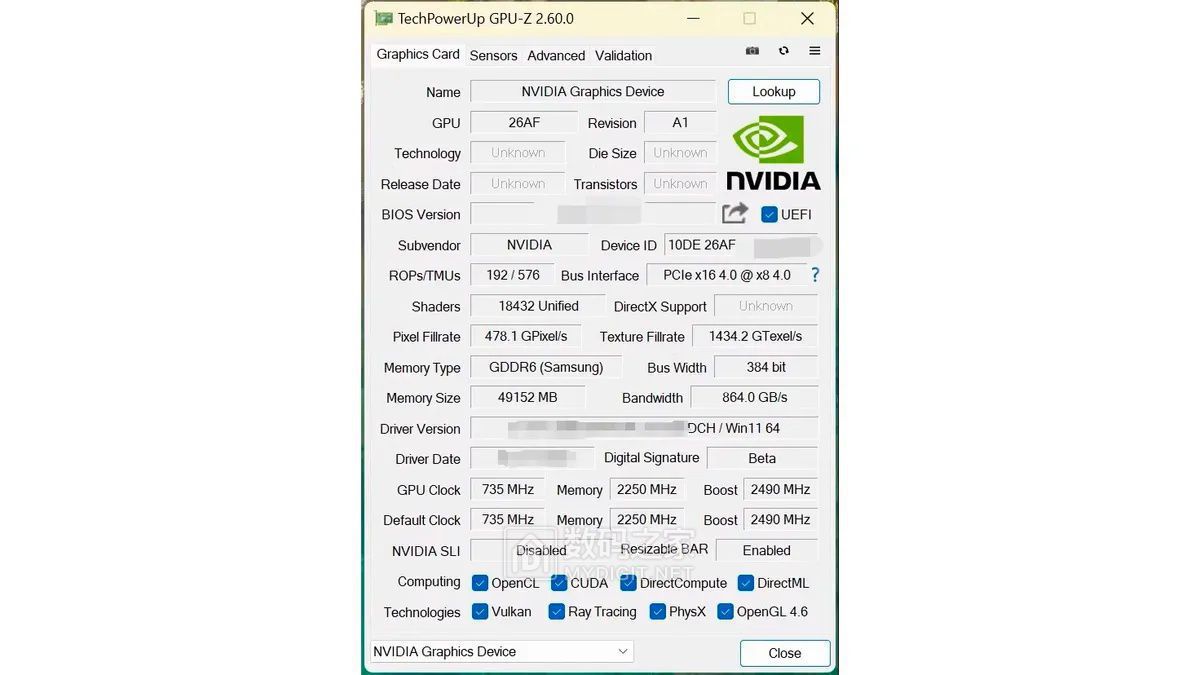

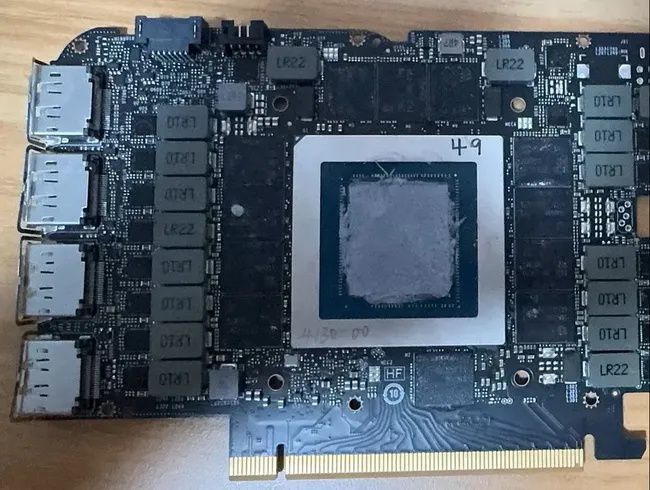

根据GPU-Z的截图显示，这款Titan Ada GPU原型具备多项令人瞩目的特性。它搭载了英伟达Ada Lovelace架构中的旗舰芯片——满血版AD102 GPU。此外，该GPU还配备了容量高达48GB的 GDDR6（非X）显存，接口宽度达到384位，带宽高达864 GB/s。 在核心配置方面，Titan Ada GPU拥有18,432个着色器（CUDA核心）、192个ROP（光栅操作单元）、576个TMU（纹理映射单元），以及478.1 GPixel/s的像素填充率和1,434.2 GTexel/s的纹理填充率。这些规格均彰显了其强大的图形处理能力。 然而，值得注意的是，Titan Ada GPU的基础频率仅为735 MHz，明显低于RTX 40系列GPU。同时，其加速频率也颇为保守，只有2,490 MHz，如此设定可能是由于该GPU仍处于早期原型阶段，还有很多亟待完善的地方。同样，选择使用GDDR6而非更快的GDDR6X显存也可能出于同样的原因。 与RTX 4090相比，RTX Titan Ada在着色器数量和显存容量方面均具优势。Titan Ada拥有完整的AD102芯片规格，使其成为40系列中唯一具备完全解锁芯片的RTX品牌GPU。而RTX 4090仅能访问AD102芯片的89%资源。 Titan Ada GPU之所以能达到48GB的显存容量，是因为采用了“蛤壳式”配置，即在PCB两侧均安装了GDDR6显存。由于制造商通常不会生产容量超过2GB的单颗GDDR6显存芯片，因此这种设计是有效做到单卡 48GB 显存容量的唯一途径。不过，在显存带宽方面，RTX 4090优于Titan Ada，这主要得益于RTX 4090采用的GDDR6X显存技术。相比之下，Titan Ada原型的GDDR6显存速度较慢，带宽潜力受限。这可能是因为Nvidia并未计划为Titan Ada使用速度更快的GDDR6X显存，或者该项目从未进展到采用该技术的阶段。 Reddit发帖者还分享了据称是RTX Titan Ada GPU的PCB照片。若该图像真实，那么这款PCB的设计与性能相当的RTX 4090 PCB几乎完全相同。巨大的AD102芯片位于中央，两侧分布着24个显存中的12个。GPU和显存供电元器件则分别排列在PCB的左右两侧。这张PCB很可能是参考设计，因为Nvidia通常不允许非参考设计的Titan显卡（即使未标注“Founders Edition”品牌）流通。 至于英伟达为何从未将RTX Titan Ada推向市场，目前尚无官方解释。一种可能的原因是，该产品与英伟达的工作站级GPU（如售价6,800美元的RTX 6000 Ada）存在内部竞争。此外，考虑到当时AMD尚未推出针对RTX 4090的竞品，RTX Titan Ada可能对于普通游戏玩家来说过于强大且价格昂贵。因此，英伟达可能基于市场定位和产品策略的考虑，最终决定取消这款产品的发布。   |
