一分钱一分货诚不我欺，拆两个USB 2.0 HUB(CABOS 4口HUB+贝尔金7口HUB)

8139 · 发表于 2022-10-27 23:37:19

本帖最后由 8139 于 2022-10-28 00:39 编辑

好多年前买的CABOS USB2.0 四口HUB，几块钱一个（好像是6块钱？），当时看中的是每个U口都有独立的开关控制，这个比较方便

HUB没有螺丝，直接撬开就行

华声迅达的HS8836，专用的4口HUB控制器，芯片引脚看着是正的，为啥焊盘是歪的？

HS8836的规格摘要

HS8836的引脚定义

HS8836的原理框图

翘板开关控制U口的通断

一点都不意外，四个U口都是铁的

线材用的也比较细，实际使用的时候，带U盘没问题，带机械移动硬盘是不行的，反复启停，明显供电不足

好在HUB提供了外接供电的接口，原厂有条专用的5V USB转DC的电源线，插上之后带机械移动硬盘就没问题了

每个U口都有一颗LED指示灯，用来指示工作状态，几块钱一个的HUB，整成这样也算很有诚意了

-----------------------分割线----------------------

好多年前Lrm888老哥送我的一个贝尔金7口 HUB，也是USB2.0的，年头久了，外观有点沧桑哈

，正面有三个U口

屁股蛋子后面还有4个U口，和PC连接用的是USB-B型接口，辅助供电接口要求外接5V 3.8A的电源，既然需要这么大电流，我猜应该是按照7个端口都插机械移动硬盘来准备的

HUB的型号是F5U259-ME，只是这四个猪蹄怎么是三只黑的，一只白的？

纯螺丝没卡扣，很好拆

主板还是比较有肉的，左下角红色LED是电源指示灯，其余的7颗LED分别对应7个U口

A壳看着黑乎乎的，其实是半透明的

主控用的是微芯科技SMSC的USB2507-ADT，也是一颗专用的USB HUB控制器，最大支持7口扩展

USB2507的规格摘要

USB2507的引脚定义

HUB上常见的24MHz晶振

这边还有颗3.3V的1117 LDO，是给USB2507的IO供电用的

板号

这堆儿U口都不是铁的

屁股蛋子这堆儿U口也不是铁的

贝尔金这款HUB原始报价已经找不到了，在亚马逊上还能看见商品简介，估计当时的售价不会很便宜

eBay上有卖这款HUB的，二手的报价也要13刀，带上运费就更贵了

倒腾出一条祖传的"纯银"USB B口线

上电之后电源指示灯正常

插满7个U盘，所有的指示灯都正常

插满7个U盘待机状态下，HUB的电流

7个U盘，1读6写的状态下，HUB的电流，没有想象中的大

在这个HUB上测试了一下USB3.0 U盘的速度，读取很快，写入略慢

悟空说了，俺要和七个葫芦娃一起玩

谢谢大家的观赏，如果大家觉得帖子有用，请点击下方的《点赞》和《收藏》，我们下期再见！

EOF

下面是最近发的几个帖子，欢迎大家一起观赏

大家都是从小白过来的，自己的第一台万用表MF-110A拆机

男人就应该对自己好一点，艾睿C200热成像仪到手测试

终于拆了个不是坑货的HUB，ORICO奥睿科PW4U-U3 4口 USB3.0 HUB(集线器)

8139 · 发表于 2022-11-6 14:28:15

mengfc 发表于 2022-11-1 08:34
今年2022年双11的价格

圆形的好看，但是有点占地方，插拔设备不如并排的U口方便，各有所长吧。

8139 · 发表于 2022-11-6 00:17:39

rocky123 发表于 2022-11-5 21:52
果然，贵有贵的道理。

谢谢坛友支持

rocky123 · 发表于 2022-11-5 21:52:32

果然，贵有贵的道理。

8139 · 发表于 2022-11-5 17:39:11

张大斌发表于 2022-11-5 07:30
介绍非常详细，用得到

谢谢坛友支持

8139 · 发表于 2022-11-5 12:57:07

52无线发表于 2022-11-5 01:05
商品贵不是商品的缺点

对于图便宜的人来说是缺点

ppzdd · 发表于 2022-11-5 08:51:20

8139 发表于 2022-11-4 15:04
一模一样的贝尔金的？

不是。那个带开关的

8139 · 发表于 2022-11-5 08:18:11

亚历山大发表于 2022-11-5 00:41
这个不错，真材实料的

贝尔金的东西一般来说都可以。

张大斌 · 发表于 2022-11-5 07:30:37

介绍非常详细，用得到

52无线 · 发表于 2022-11-5 01:05:32

商品贵不是商品的缺点

亚历山大 · 发表于 2022-11-5 00:41:23

这个不错，真材实料的

8139 · 发表于 2022-11-4 17:04:40

天喨說晩咹发表于 2022-11-3 14:58
不同小姐姐分开来住，好管理，不会起冲突

你知道的太多了，来人，拖出去弹脑瓜崩

8139 · 发表于 2022-11-4 15:04:02

ppzdd 发表于 2022-11-4 09:00
我有个一模一样的

一模一样的贝尔金的？

jeah · 发表于 2022-11-4 11:04:04

8139 发表于 2022-11-4 08:36
还能找到吗，发上来看看啊

早在深海鱼上面出了。。。拆开看过，做工很牛逼.

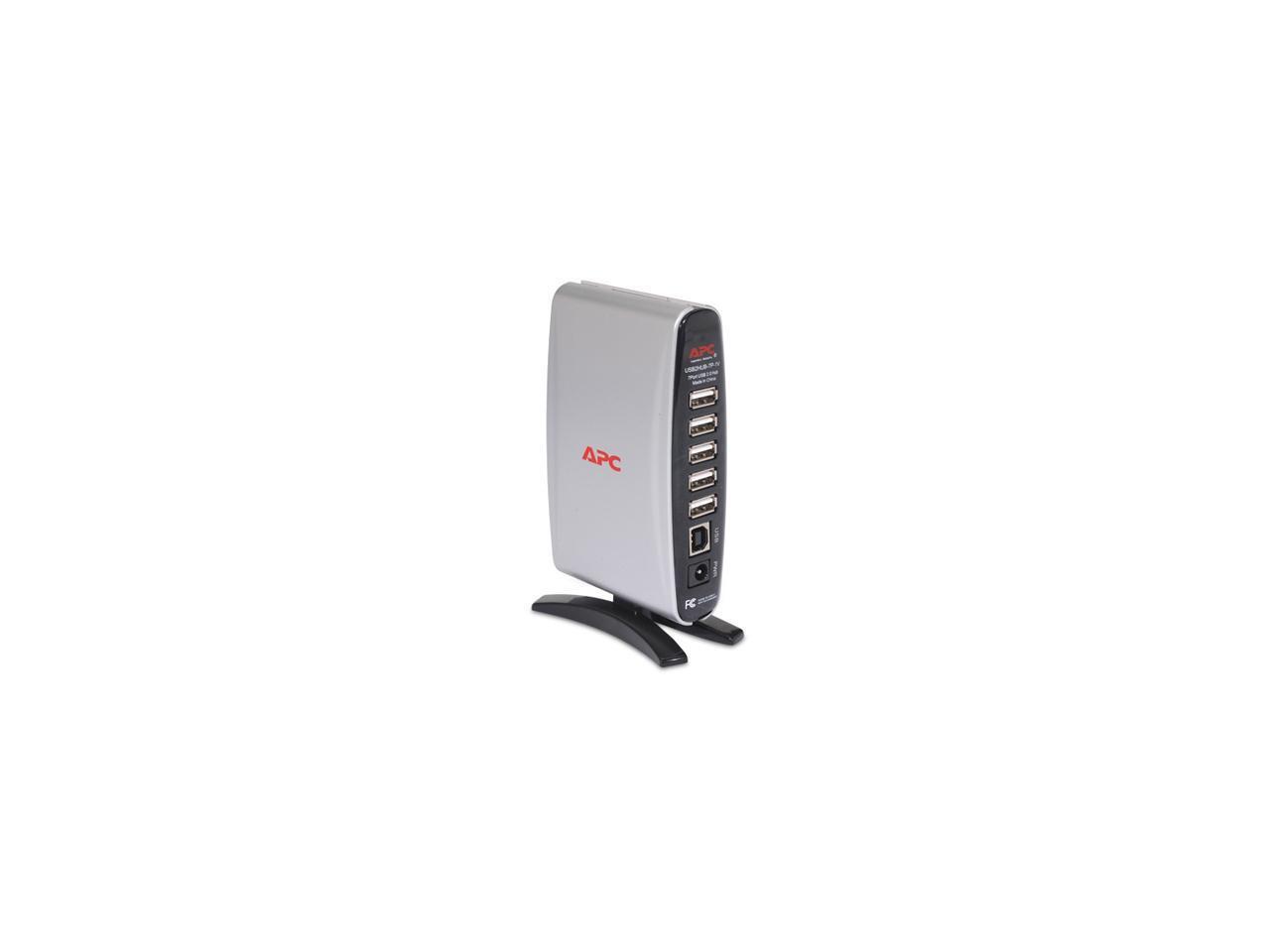

刚搜了下，型号是：APC USB2HUB-7P-1V 7 Port Hi-Speed USB 2.0 Hub
