拆一只体质不错的48v锂电池充电器 SLD 2818

zhkrid

去年有一阵收集了好多充电器，这几天陆续都翻出来了，这是一只48v电瓶车充电器


型号：SLD 2818　有输入电压电流参数，没有输出参数，输出参数只有正面一个48v标签



输入输出插头


Ｙ螺丝，请出安士Ｘ2　　神器22合一里没有Ｙ头

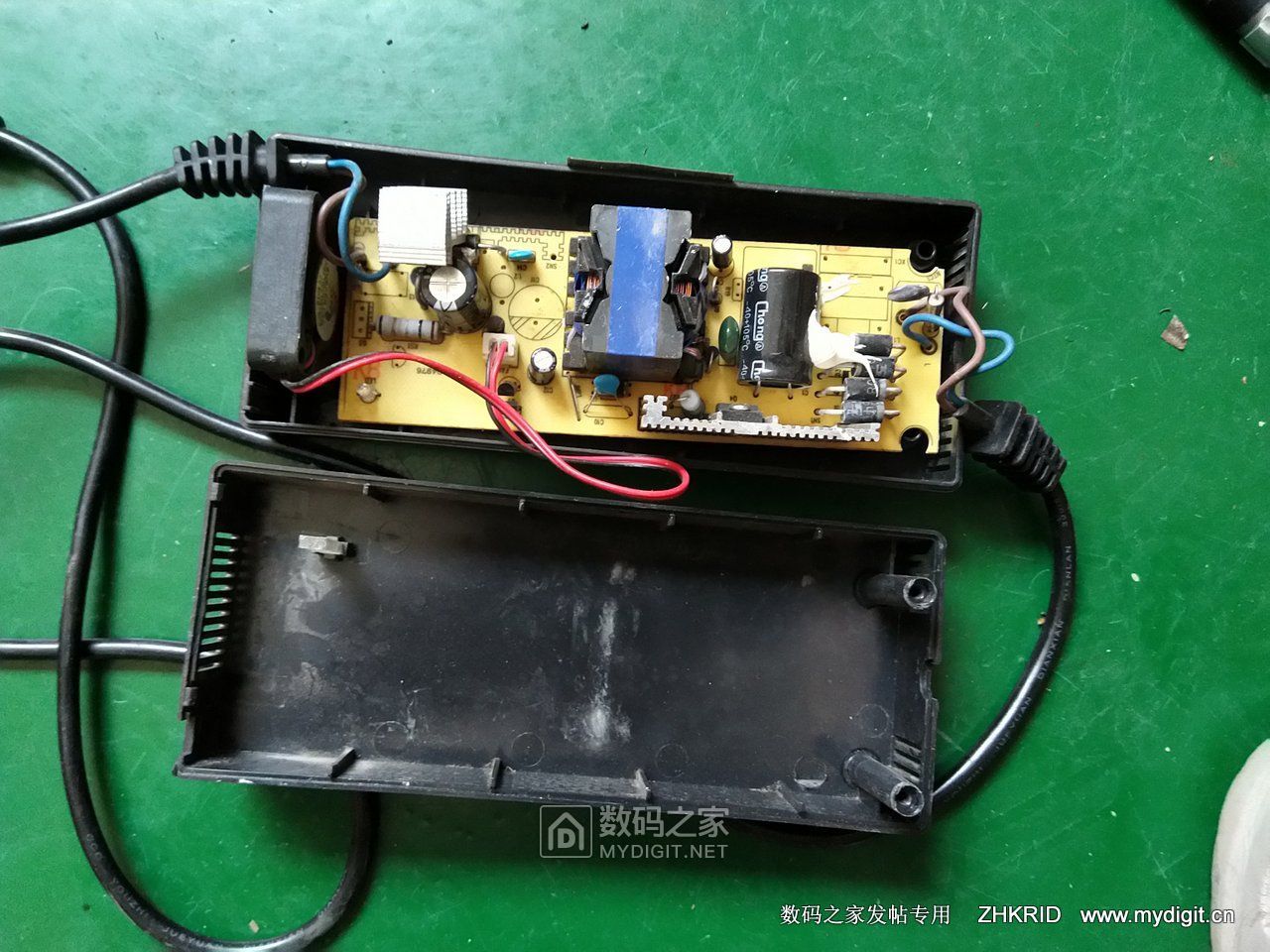

打开


输入有保险和ntc电阻，缺少emi组件　整流桥用的够良心


mos管型号看不到，但散热片也良心的


高压电容是400v68uf　偏小了些，按理应该装个100uf左右的


低压滤波电容　100v200uf　

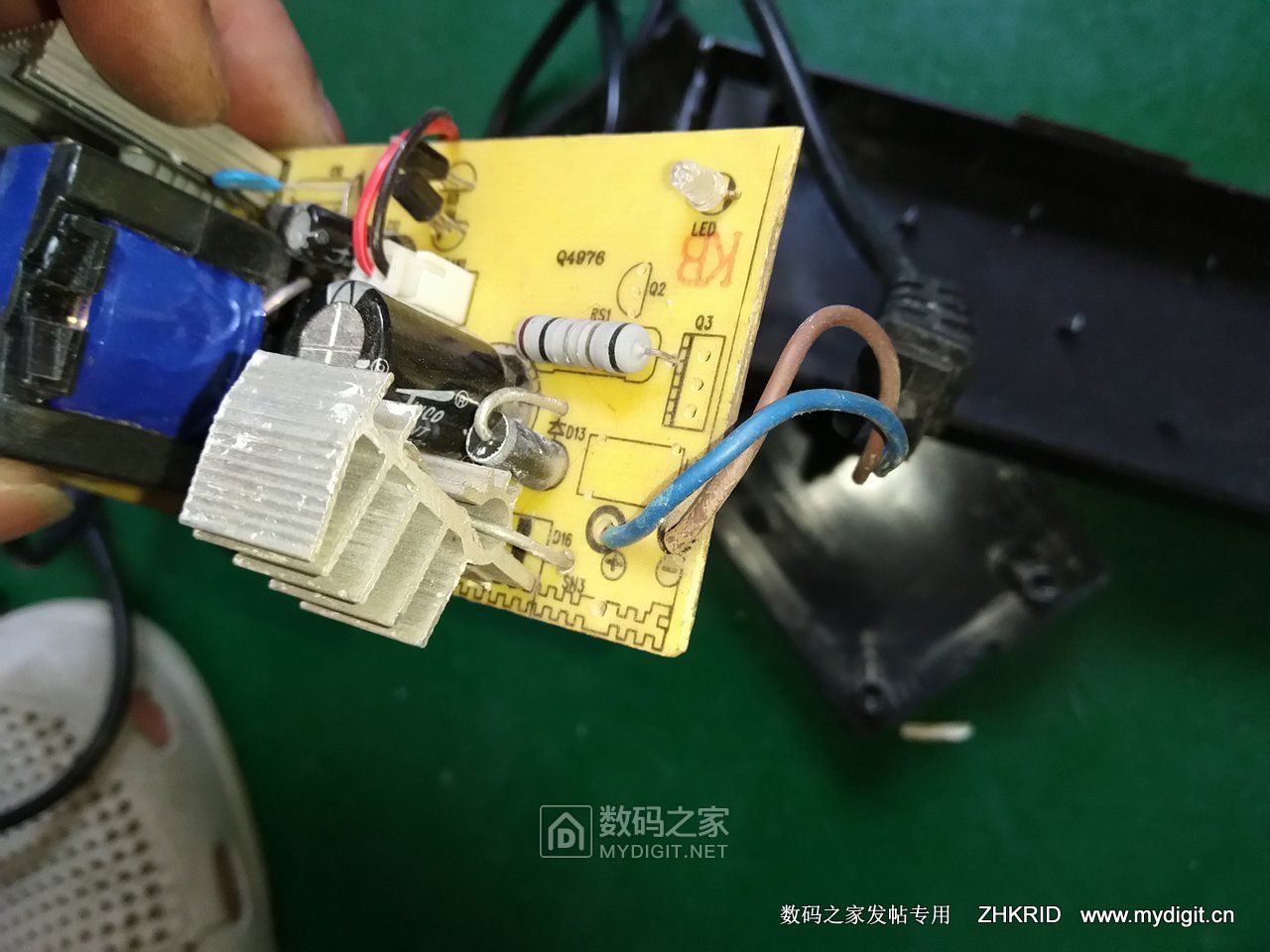

输出整流管加了散热器，也是良心设计

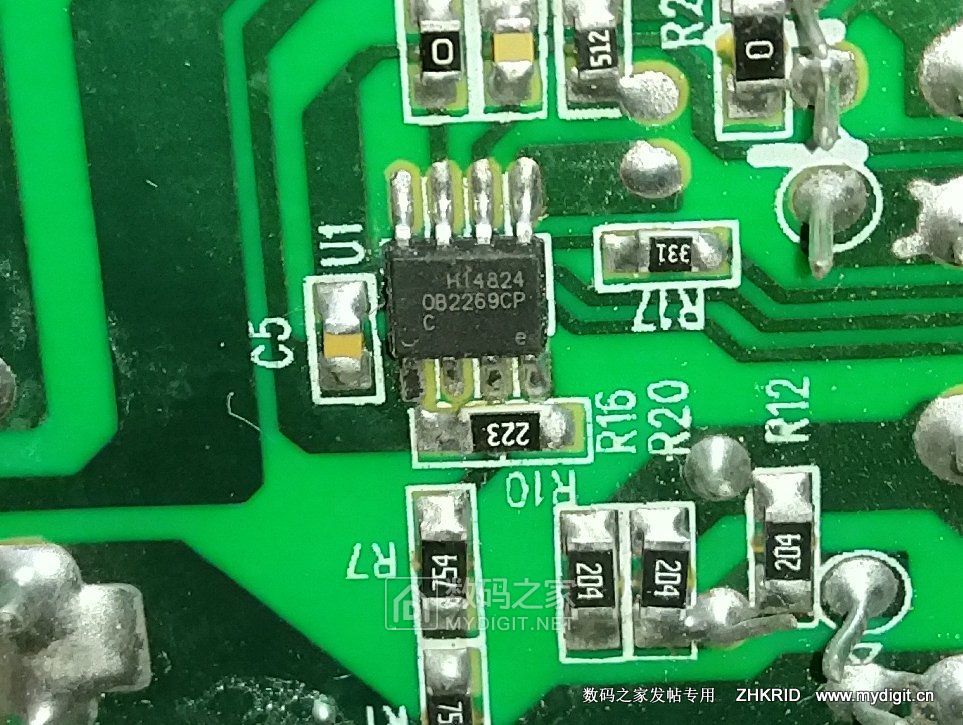

pwm芯片　OB2269  　和uc3842一个类型的芯片

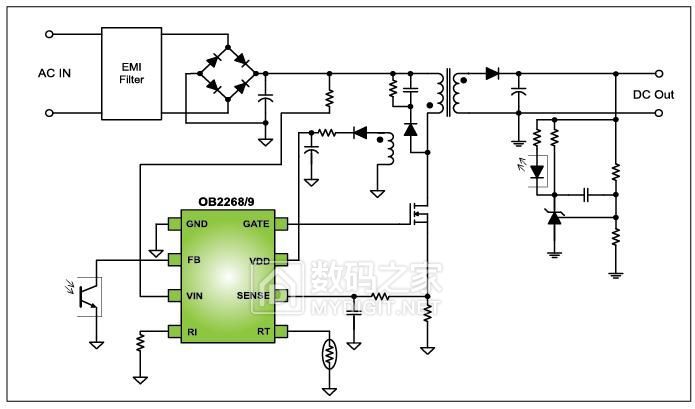

典型应用电路


低压端有一只328　控制转灯


风扇好多灰


没看到boom的痕迹，上电，绿灯亮起　说明电源基本正常


空载电压54.8v　4.2*13＝54.6v　电压比较合适的，防反二极管有电流时还会增加0.2v左右的压差


测试转灯电流　约0.35-0.36安


最大电流1.88安　再大0.01安就保护打嗝了


谢谢围观，欢迎指导！
ＥＮＤ

zhkrid

lookball 发表于 2019-5-24 00:06
都有啊，就楼主的没有，他的肯定是山寨版

还真有，太小看成十字了

zhkrid

snowrose2000 发表于 2019-5-23 23:45
这个没啥亮点啊。

比前一天拆的那只好多了，另外1.88安的电流还不够实在吗

lookball

飙风人生 发表于 2019-5-23 23:58
好像我的22合1有Y批头的

都有啊，就楼主的没有，他的肯定是山寨版:lol:

飙风人生

好像我的22合1有Y批头的

snowrose2000

这个没啥亮点啊。

xuanqq

材料省了些，做工一般。

zhkrid

azzajazz 发表于 2019-5-23 01:25
22合1的y被吃了？为什么我的有

你找出来我看看，我22个头没少啊

zhkrid

azzajazz 发表于 2019-5-23 01:20
这个卡农头的好，你留着。充绿电池。。。。。扯蛋的，早说有卡农头，那个红电池我就不改插口了。 ...

刚翻出来的啊，以前没有需求懒的翻

mhtlov

做工确实不错，充分用起来

wy1032533

做工非常一般的充电器

azzajazz

22合1的y被吃了？为什么我的有

azzajazz

这个卡农头的好，你留着。充绿电池。。。。。扯蛋的，早说有卡农头，那个红电池我就不改插口了。
