拆个歼七的BDP-4地平仪，求插头接线定义

龙猫打架 · 发表于 2019-6-3 17:26:42

本帖最后由龙猫打架于 2019-6-3 17:28 编辑

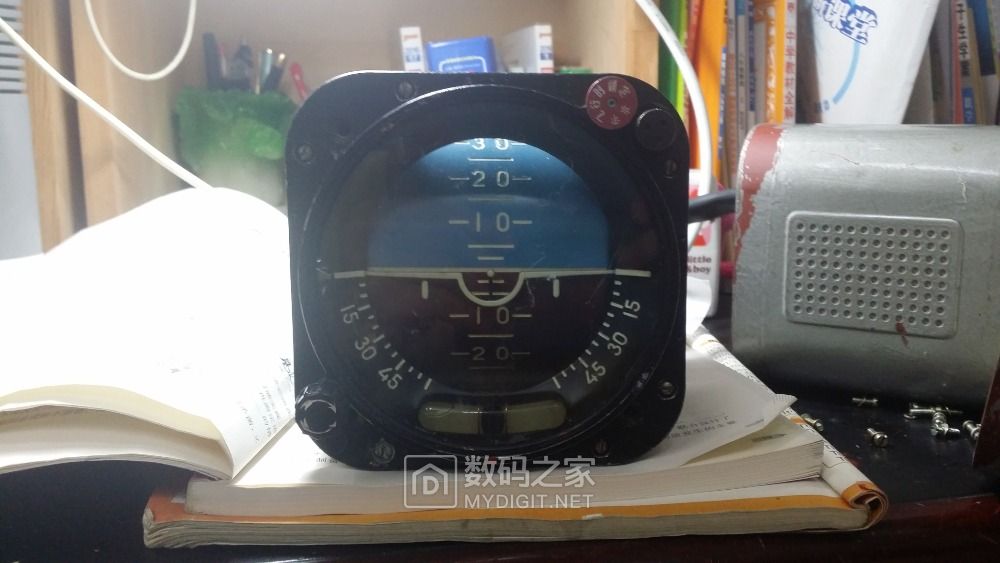

先看看外观

龙猫打架 · 发表于 2019-6-3 17:30:15

打开外壳，拆除电路板

龙猫打架 · 发表于 2019-6-3 17:31:15

仪表的夜光效果

龙猫打架 · 发表于 2019-6-3 17:33:22

地平线指示滚筒，拆到这里就不敢往下拆了，里面很精密

龙猫打架 · 发表于 2019-6-3 17:44:56

本帖最后由龙猫打架于 2019-6-3 17:47 编辑

仪表面板有两个按钮，左边的是调节地平线高度，右上角的按钮是仪表复位按键

龙猫打架 · 发表于 2019-6-3 17:48:31

本帖最后由龙猫打架于 2019-6-3 17:50 编辑

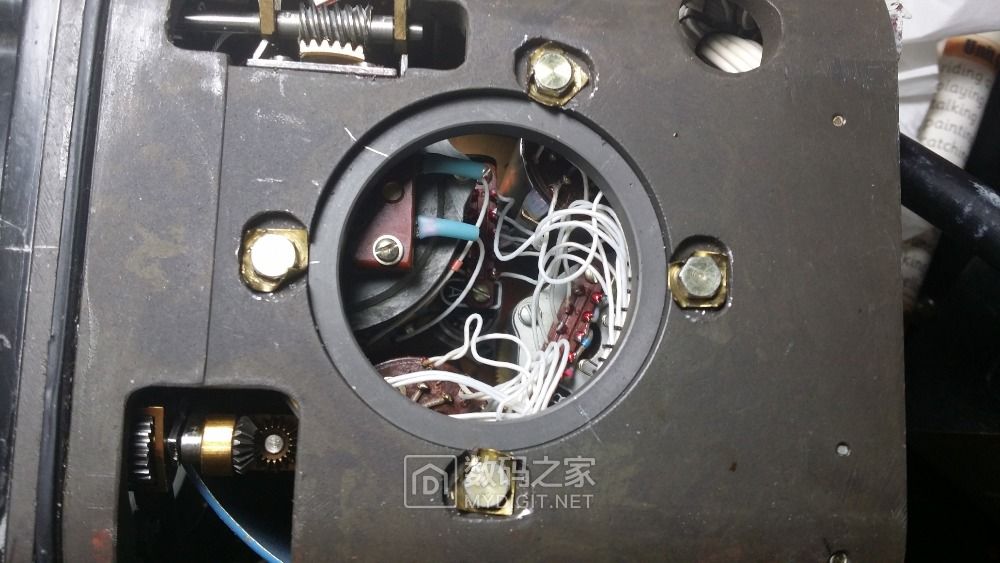

仪表内部结构，里面是伺服电机带动指示滚筒转动，伺服电机电机的驱动信号由TC-4陀螺仪提供

杨雪飞 · 发表于 2019-6-3 18:09:12

龙猫打架发表于 2019-6-3 17:48
仪表内部结构，里面是伺服电机带动指示滚筒转动，伺服电机电机的驱动信号由TC-4陀螺仪提供 ...

看电路板很简单，里边太复杂了，我这附近的博物馆有七八架各种型号的老飞机，里边的仪器仪表应该都拆除了的。前些天看到好多军用仪器设备，有个带笔记本的家伙，那外壳是全铝的，用钢丝绳和铝骨架做的减震……，本来想拿回来玩，发现里边的主板没有了。还有什么电台训练器等，内脏全都是不完整的，估计是离开部队时被拆了的，出于保密吧，只有一个12V 24的电源兼充电器，没有线材和盖子，拿回来试是好的。内部做工真的很漂亮。

bbm68 · 发表于 2019-6-3 18:15:36

这东西一般人搞不到啊

polaronp · 发表于 2019-6-3 19:19:00

地平仪有了，就差一架飞机了

龙猫打架 · 发表于 2019-6-4 08:26:39

bbm68 发表于 2019-6-3 18:15
这东西一般人搞不到啊

咸鱼上捡的

skylly · 发表于 2019-6-4 19:55:17

一般的标题应该是这样的啊：
捡了一个地平仪，想组装一个歼7，求攻略。

龙猫打架 · 发表于 2019-6-4 20:55:04

skylly 发表于 2019-6-4 19:55
一般的标题应该是这样的啊：
捡了一个地平仪，想组装一个歼7，求攻略。 ...

还差发动机和外壳啊，这些不懂去哪里要:titter:

龙猫打架 · 发表于 2019-6-4 22:12:04

杨雪飞发表于 2019-6-3 18:09
看电路板很简单，里边太复杂了，我这附近的博物馆有七八架各种型号的老飞机，里边的仪器仪表应该都拆除了 ...

这个地平仪是远传的，陀螺部分是独立的，现在只要知道怎么和陀螺部分连接的定义，就能玩转起来

时光的过客 · 发表于 2019-6-4 23:13:16

想让他转起来你还缺自整角发送机和变流机没记错的话这一型需要27V和三相36V400Hz供电以前用过这个不过具体怎么接早忘了

龙猫打架 · 发表于 2019-6-5 08:25:04

时光的过客发表于 2019-6-4 23:13
想让他转起来你还缺自整角发送机和变流机没记错的话这一型需要27V和三相36V400Hz供电以前用过这个不过 ...

变流机我有了，是SBL-200变流机，直流24V电源也有，主要是不知道地平仪怎么和TC-4陀螺仪连接的线路定义

infozx · 发表于 2019-6-5 14:02:50

看似苏联风傻大黑粗糙的一笔，其实内脏有个光电陀螺仪很牛逼。

时师傅 · 发表于 2019-6-5 14:45:49

polaronp 发表于 2019-6-3 19:19
地平仪有了，就差一架飞机了

我捡了个螺丝，看看还差点儿什么东西可以组装个装甲车啊

382222536 · 发表于 2019-6-7 19:40:59

长见识啊这！

赵1590823 · 发表于 2019-6-13 11:05:28

xiaoshi0201 发表于 2019-6-5 14:45
我捡了个螺丝，看看还差点儿什么东西可以组装个装甲车啊

还差个掉了一颗螺丝的装甲车！

13462865227 · 发表于 2019-6-13 11:15:20

今天看一个帖子说的，拆的是波音上面的地平仪。看着很精密。
