为自行车做个电子铃铛

学习借鉴

家中有辆山地车，原带的车铃过于袖珍，铃声小到不吵人，几乎没用。于是便动手自制一个电子铃。


先用一个盛酒的塑料包装盒，裁剪制作出一个盒子。用了几个老旧的尼龙接线柱胶粘到盒子的四角，固定盒盖用。再裁出几片小的塑料片叠加粘胶成固定柱，用于固定扬声器在扬声器，靠盒的一边粘一塑料片作为扬声器放置的另一固定点，扬声器正面打孔。




盒子的底边开孔安装充电口


原来买的充电口是两线的，为了给两串锂电使用，又在插头的根部引出一根线，用胶固定住。


电子铃电路是由两部分组成：K2411（KA2411）铃声产生+LM386_N1功率放大。两个集成块是拆旧的（废旧的电话机中拆下）




LM386_N1在拆下时，由于年久锈蚀，6脚断掉，还好不是齐根断掉。将一引线用钳子捏扁插入插座插孔，再将引线与6脚焊接连通。





K2411（KA2411）的工作电压一般在17--27V，最高30V；LM386_N1的工作电压在4--12V，输出功率典型值325mW。故须再加一块升压板，采用的是HW_668升压模块，输出调至25V左右。


再用两只450mA锂电串联为LM386_N1和升压模块HW_668供电。测试总供电电流在130mA左右，因为是短暂使用，问题不大。




引出开关控制端。








微动开关也是利旧，家中的燃气热水器的风压开关坏了，被更换下来。打开给予清洁，将动、静接点对换。





试用了一下，声音清脆、响亮、悦耳。


附上电路：

穆梓理

怎么清脆？怎么响亮？怎么悦耳？没音频差评

douzi707

这个铃铛音量有多大分贝

liumiao73

这么麻烦，搞成机械的不好吗？

leafchy

来个洒水车音效，人家自然会躲闪。

tato800

一按喇叭旁边的人会不会不自主的找电话

sz1988

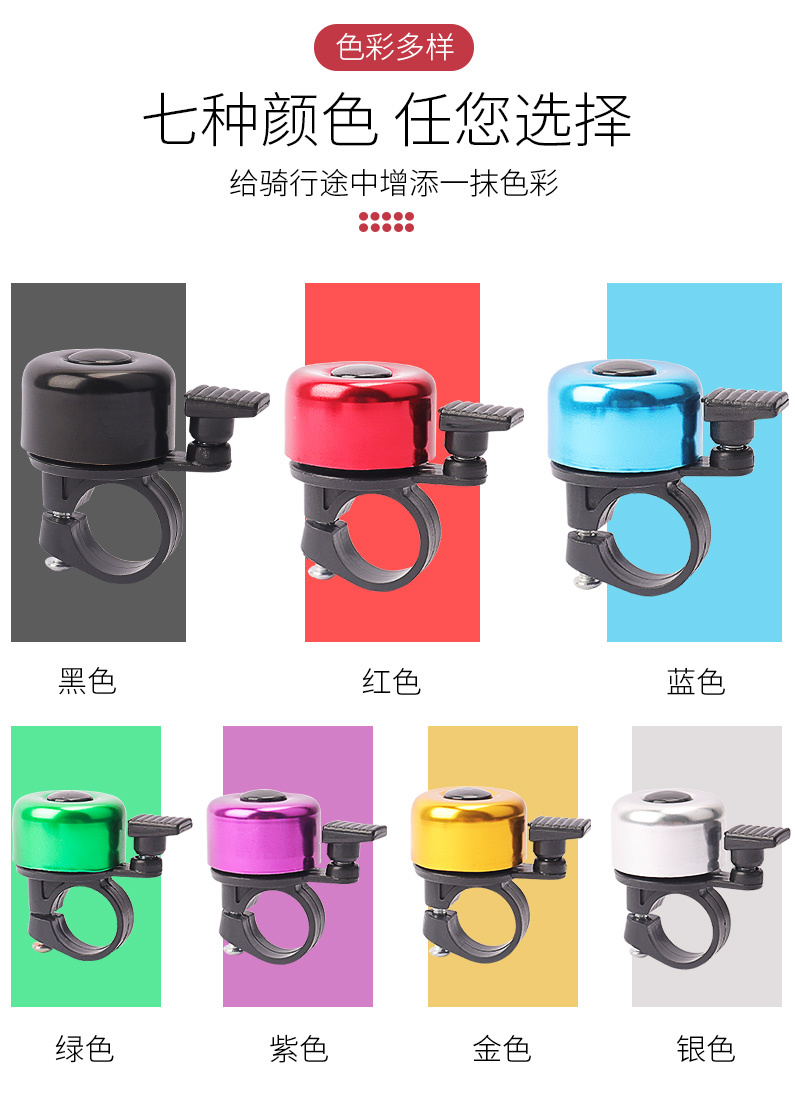

6元一个的不香吗？越简单越可靠啊

学习借鉴

sz1988 发表于 2022-4-1 17:24
6元一个的不香吗？越简单越可靠啊

原来车子自带的就是这种。

zzy9903

淘宝上有那种狗叫喇叭，效果感人

学习借鉴

douzi707 发表于 2022-4-1 16:26
这个铃铛音量有多大分贝

没有专业设备，用手机的分贝测试仪测量

亲爱的混蛋

学习借鉴 发表于 2022-4-1 18:13
没有专业设备，用手机的分贝测试仪测量

app上那么大的广告？

亲爱的混蛋

有那种5v驱动的喇叭，与汽车上的声音一样，以前我骑行中国时改了一整套电气化就用的那个

学习借鉴

liumiao73 发表于 2022-4-1 16:47
这么麻烦，搞成机械的不好吗？

网上最低也要10元左右，还会有人偷卸铃盖。这样做大多是废物利用，只不过是费点儿手工，反正闲着也是闲着。

学习借鉴

亲爱的混蛋 发表于 2022-4-1 18:31
有那种5v驱动的喇叭，与汽车上的声音一样，以前我骑行中国时改了一整套电气化就用的那个 ...

要想声音大，也可以用TDA2822做成BTL电路，输出功率可达到1W；或者是用D类数字功放，输出可达3W，可能声音就有点儿过分了。先用用看吧。

与时尚绝缘

外壳找一个坏蓝牙音箱,更好看.

与时尚绝缘

zzy9903 发表于 2022-4-1 17:42
淘宝上有那种狗叫喇叭，效果感人

这个好这个好..

时师傅

行人车辆请注意，火车就要开过来了。

蕴殇

应该是常开常闭触点对换

pdshuixiang

自行车用，是不是还要考虑下雨的问题

学习借鉴

pdshuixiang 发表于 2022-4-1 22:07
自行车用，是不是还要考虑下雨的问题

雨天就用塑料袋子套一下。
