苏联第一代大型一代微光夜视仪T3H

gaga06 · 发表于 2021-10-22 11:34:42

没有了？

耶那蔡司 · 发表于 2021-10-22 13:34:50

T3HM改进型红外夜视仪（俗称大灰管）

一、说明
T3HM改进型红外夜视仪，可在光线很暗的条件下,利用月光、星光以及安装在夜视仪手柄里的红外光源对物体进行观测。
本仪器可在周围环境温度20℃－40℃的条件下工作，当温度为25℃时，周围空气的相对湿度不得超过80％。
在选购本夜视仪时应对其使用性能，整体性能、出厂铅封、仪器外观以及手柄机械连接方面是否有故障仔细检查。产品一经售出，厂方对机械故障不再负责。每台仪器都附有使用说明书、保证单据和商店销售日期单据。在使用本仪器之前应熟读使用说明书。
注意：①勿使仪器镜头对着大阳，也不应在黑暗中使镜头直对光源，否则有损仪器；
      ②白天对仪器的检查一次不得超过3分钟；
      ③仪器与被观察物距离应在1米以上。
二、技术参数
   放大倍数3．5
   观察视角5
   镜头接口M42X1
   电源电压3V
   每组电池连续工作时间 2小时
   外形尺寸，不超过：487X85X225毫米
   工作状态总重量，不超过：2．5千克
   含贵重金属：银-0．2287克
         白金－ 0．1224克
三、装置
   改进型夜视仪T3HM  1
   观察镜 l
   电池 2节
   背带 1条
   手柄l个
   仪器袋1个
   包装盒l个
四．结构及操作说明

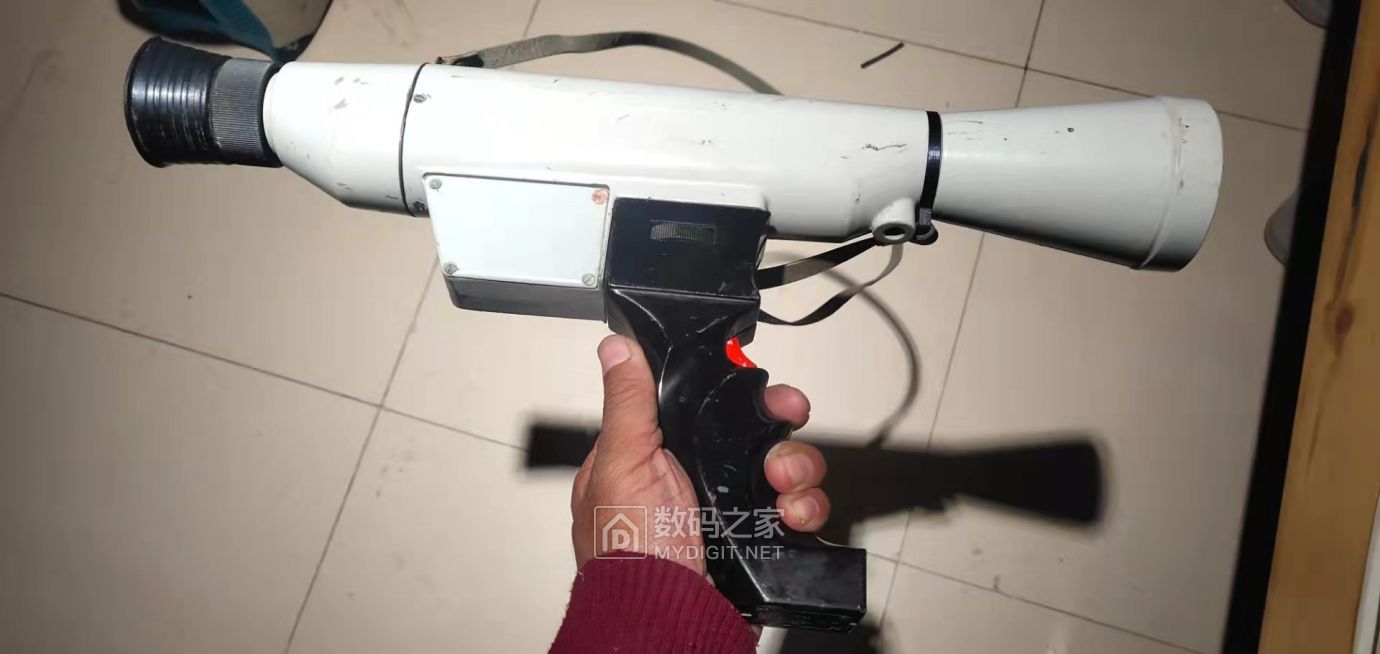

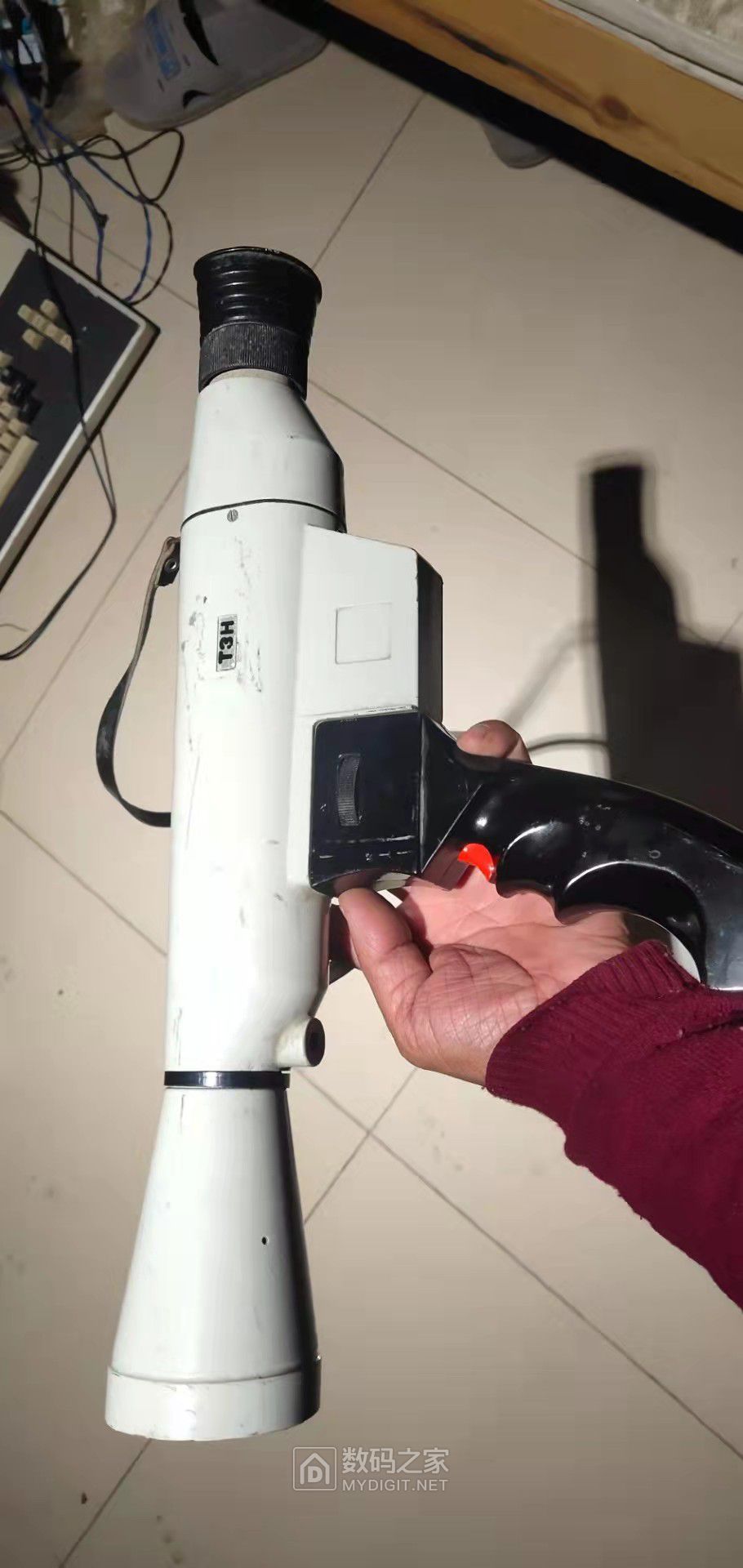

夜视仪是一种光电仪器，结构如图1所示：
   （1）可移动屈光镜可安在观察目镜上。

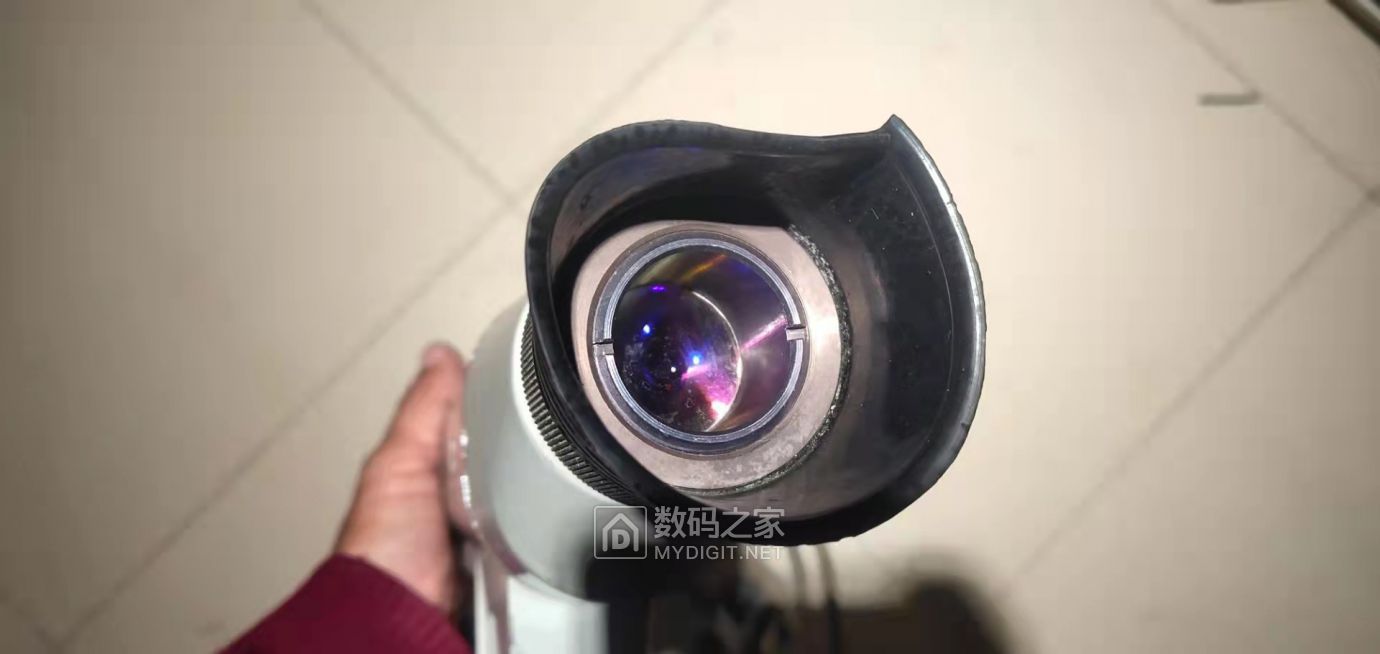

   （2）橡胶眼罩6装在观察目镜的外筒上，从这里可通过整个夜视仪进行观测。

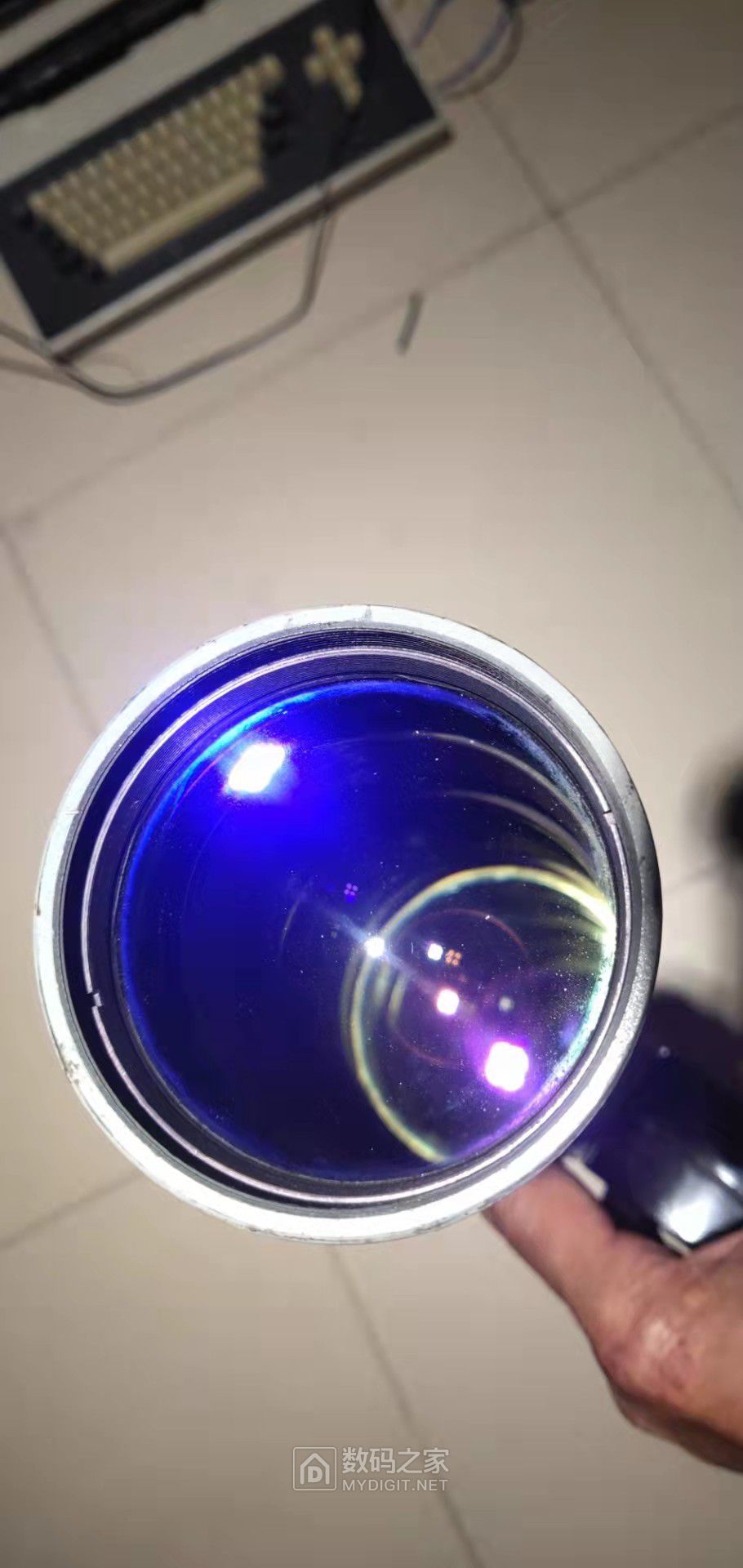

   （3）安装在物镜前面的光圈镜l保护夜视仪不受强光的照射。
   （4）仪器开关键11和电池9均装在手柄10上。
   （5）在手柄上装有红外光源14和转换开关13。
   （6）手柄通过螺丝7与夜视仪主体连在一起。
   （7）孔12为3/8”丝扣，在使用时可按在三角架上。
   （8）为便于使用，特装配保护带4。
   （9）观察目镜（图2）可用M42X1的螺纹与其他照相机相连。
五、使用前的准备工作及工作程序
   1．组装及更换电池：
   （l）从套中取出手柄及两节电池；
   （2）装好电池；
   （3）仔细检查夜视仪；
   （4）将手柄按在仪部主体上接牢；
   （5）取出废电池，把新电池按电极方向装进手柄电池仓，把手柄重新接在夜视仪主体上。
   2、工作程序：
   （1）按动手柄开关即启动夜视仪．在夜视仪工作过程中，需始终按住开关。
   （2）启动夜视仪之后，镜头里会出现浅绿色画面，同时还应听到电源工作的“吱”声。
      (3）将夜视仪对着物体，镜头打开的同时，可观察到被测物体及其周围环境。
   （4）在需要聚焦时，可向左、右转动目镜套筒5（如图1所示）。
      (5）夜间可打开镜头进行观测．
   （6）在光线非常暗的情况下进行观测时，可启动红外光源14。在使用红外光源14时，要先按动转换开关13。这一操作可与按动开关11同时进行。
   注意：①检查夜视仪时，切记不可猛烈转动镜头，以防仪器损坏。
         ②按动红外光源开关时，仪器距观测物的距离要在1米以上。
         ③按动红外光源开关对电池损耗很大，夜视仪使用后，应将开关11复位。
   3 更换镜头：
   （l）拧下物镜2；
   （2）换上观察摄影物镜；
   （3）将所需之摄影镜片装在物镜位置。
六、擦拭镜头技术要求
夜视仪应仔细保护，不应受到剧烈振动．光学镜片表面应用棉布小心擦拭．当镜片表面特别脏时，可用蘸过酒精的棉布擦拭，严禁用香精类的液体冲洗镜片。
七、仪器保存方法
套简应保存在相对湿度小于80％的条件下。存放套简的温度应在5℃－40℃的范围之内。
仪器应远离热源、酸性物质及碱性物质。
