海力士的E2NAND是个什么东东？

行者1823

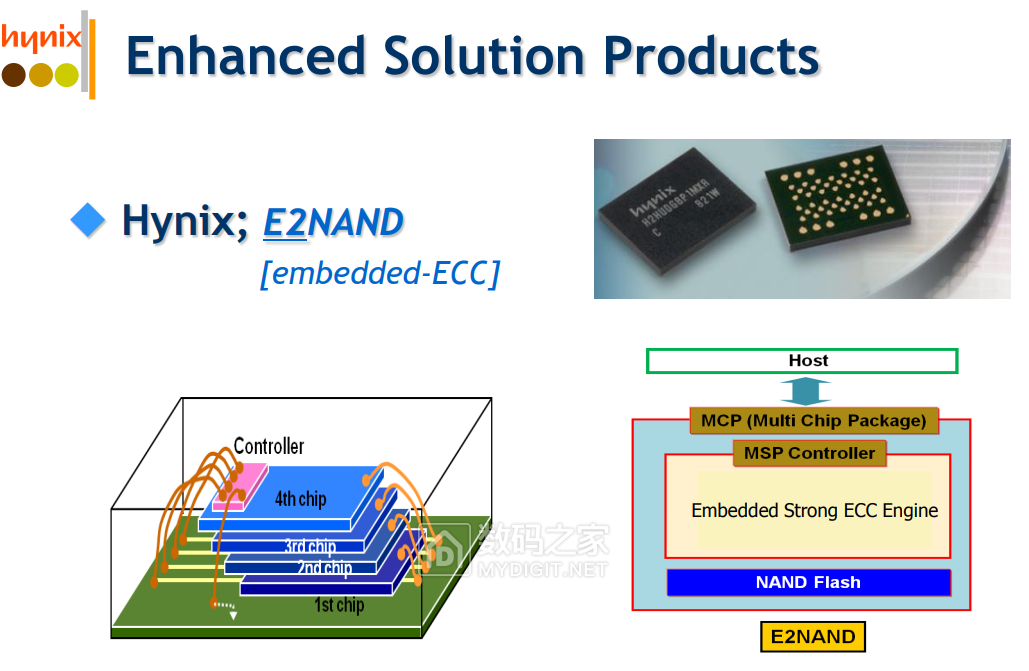

E2NAND：是采用了多芯片封装的嵌入了ECC校验和存储器信号处理控制器的一种NAND闪存，相当于集成了一个小主控。
原以为E2NAND都是LGA60的，看来不是啊！看图片好像海力士闪存编码H2H打头的也是E2NAND，是LGA52（估计是早期的）。
作为苹果手机、平板存储器时，可能这种设计分担了部分CPU存储信息处理工作，可以减少手机CPU的负担。与其他手机同行相比，好像存储读写性能不比人家差啊！
但E2NAND拿来作为SSD和U盘的存储时，相当于数据处理过程中多了一道工序，甚至好比是做着无用的重复劳动，难怪读写慢了，哈哈！

行者1823

E2NAND3.0 的LGA60焊盘针脚定义图
与E2NAND2.0兼容，下边那话的意思，是可以向下兼容LGA52焊盘？bypass模式，是指不使用那些标记的针脚，绕过内嵌的EEC校验？

perter

帖子牛逼啊。。。直接把定义放出来了。。。。。膜拜大神，，，，能否把完整的PPT和PDF都放出来让大家研究呢。。。

行者1823

perter 发表于 2019-4-22 14:06
帖子牛逼啊。。。直接把定义放出来了。。。。。膜拜大神，，，，能否把完整的PPT和PDF都放出来让大家研究呢 ...

https://wenku.baidu.com/view/bb9 ... 0e52ea5518cecc.html
百度文库中有啊

perter

行者1823 发表于 2019-4-22 14:10
https://wenku.baidu.com/view/bb92496e580102020740be1e650e52ea5518cecc.html
百度文库中有啊

谢谢大神，，，，，，小弟收下了。。。。

rush

这是给平板之类SOC主控用的，主控ECC能力差，这种早就该被EMMC之类的扇区设备取代掉

perter

rush 发表于 2019-4-22 15:38
这是给平板之类SOC主控用的，主控ECC能力差，这种早就该被EMMC之类的扇区设备取代掉 ...

只能怪苹果特立独行，为了保证利润最大化偏偏采用一些奇奇怪怪的设备，现在E3，E4nand都出来了，前者是NVME的，E4还不清楚，但是飞线到PCIE上面死活智能识别为未知储存设备。。。。其实苹果吹的神乎其神性能在E2时代打不过EMMC，E3 E4时代也拼不过UFS，就是为了垄断而已。。。

行者1823

perter 发表于 2019-4-22 14:12
谢谢大神，，，，，，小弟收下了。。。。

我可不是什么大神，只是喜爱杂食罢了。
继续：
总算看完那PDF了，看得云里雾里，好像BYPASS模式俺理解错了。
主控与NAND之间的货物运输，通过E2这个海关时，一般情况都要对货物进行检查的。
BYPASS模式呢，相当于免检，但每次过关时还得出示免检通行证的。
虽然免检通行能比平常快一点点，但是BYPASS模式读写操作还是比较麻烦的，这种读写需要重写固件；另一方面，bypass模式弃用了LGA60焊盘中间一排针脚，就等于弃用DDR（双倍数据传输速率）功能，无法发挥NAND应有的性能。
如此看来，Not used in bypaass mode的那几个针脚是很关键的。
Vref ——参考电压
DQS，DQS# ——差分信号
RE ——不知道是什么意思，难道是Reset？
TCKC，TMSC ——估计就是测试时钟信号，测试模式选择
ZQ ——校准？

TMSC这个针脚能不能屏蔽掉E2NAND上的MSP呢？

perter

行者1823 发表于 2019-4-22 18:27
我可不是什么大神，只是喜爱杂食罢了。
继续：
总算看完那PDF了，看得云里雾里，好像BYPASS模式俺理解错 ...

我这么给你说吧，根据大神的说法，E2nand都是双模式的，可以像SSD或者EMMC那样主控控制，也可以绕过主控直接当nand用，你说的非常正确，绕过主控走nand就会放弃DDR，因为这货的DDR是由苹果CPU开启的，另外HY系列的片子都有后门的，利用特殊引脚灌进去电压自动启用bypass模式，所以为什么有那么多3267U盘或者SSD但是东芝/闪迪就很少，东芝闪迪需要代码或者说是特殊的电脉冲才能启动BYPASS模式，这点很贱，而且这个技术和闪迪是有交叉授权的，闪迪1CE的片子就是内置一个类似于主控的控制器，利用代码控制ce而非常规闪存利用电平控制CE，如果想把闪迪恢复成电平控制CE必须用特殊方法干预内部译码器或者干脆解扣

小飞机DIY

:lol:其实就是个带控制器的NAND，跟emmc类似。现在有些UFS不也是有后门吗:lol:直接绕控制器读NAND
