[工仪] 工业仪表及信号变送器内常用的4~20mA输出板电路分析

发表于 2021-6-23 10:23:48 | 显示全部楼层 |阅读模式

拆了几个工业仪表及信号变送器内常用的4~20mA输出板电路，根据实物用Proteus 8绘制出来，想仿真工作原理，模拟给个信号，仿真输出的4~20mA咋不对，软件仿真不能代替实物吗，高手谁能分析这个电路原理分析一下咋工作

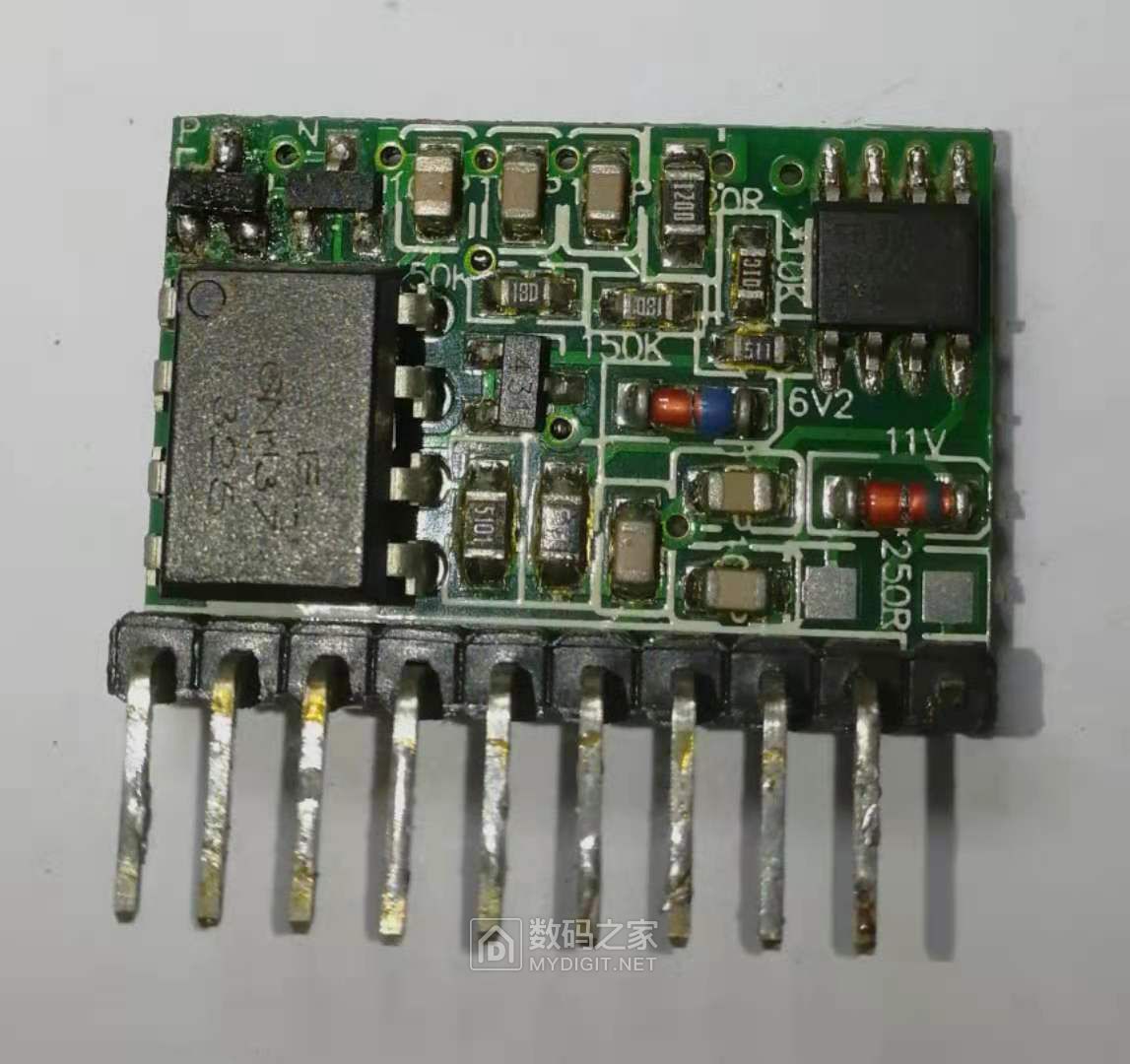

4~20mA 输出小板，仪表内参数能选择0~10mA和4~20mA

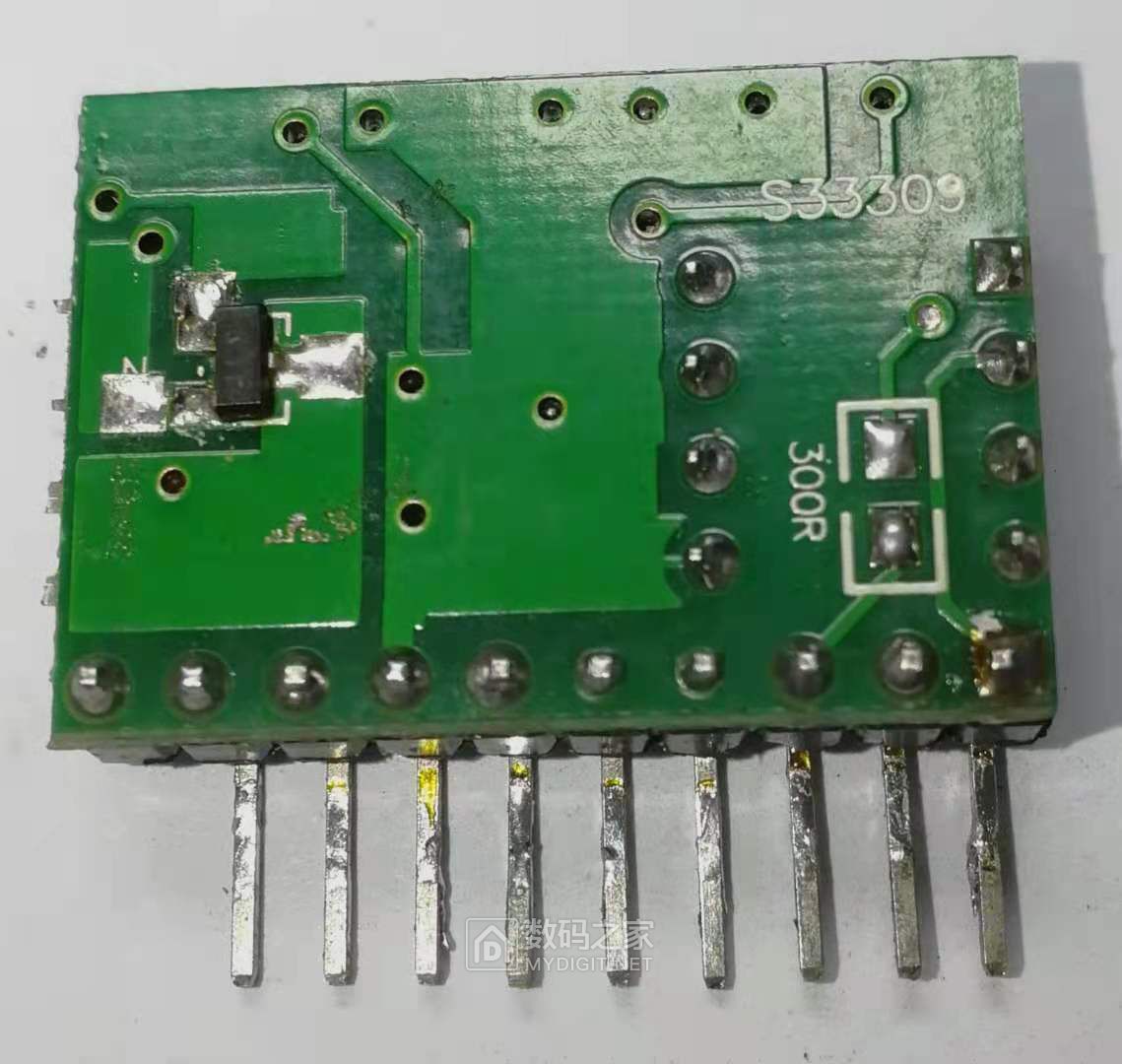

小板反面

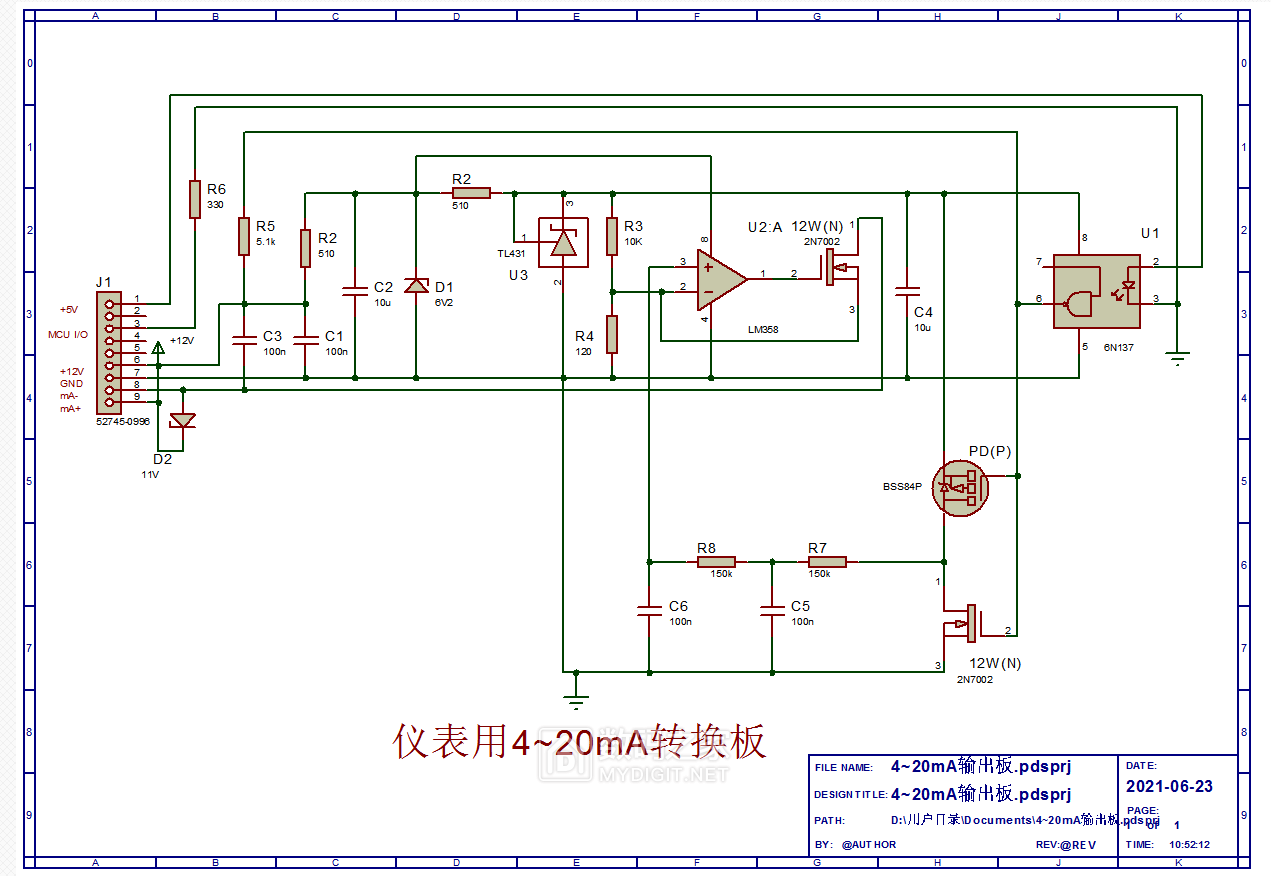

实物绘制的电路图，工作原理分析不通，附上仿真文件，高手可以看看

仿真mA输出不对
