拆解缩水版明智SPX-936镍氢电池充电器

Google Earth

充电器是2016年买的，主机加通信线好像花了120，从网上的评价看这个牌子的充电器评价很差，主要是做工以及性能的准确度，对不起它的价格，测电池内阻就是个笑话，什么电池只要不是内阻非常高的它都显示8mΩ，现在连联机软件都下载不到了。我的这个缩水版不仅硬件缩水，软件也缩水。未缩水版充电电流是1mA变化，缩水的是25mA。刚买来拆过一次，这是第二次拆，因为与电脑联不上刚买来联机没有问题，后来电脑重装系统把原来的联机程序弄没了。现在用的是在网上找的联机程序，驱动安装成功，联机程序串口能搜到，就是联不上，就刚安装好联机成功一次，然后就联不上。与电脑联机要用他们的专用通信线。后来用USB线直接试联了一次，怀疑是不是直联把芯片烧了，所以再拆开看看。

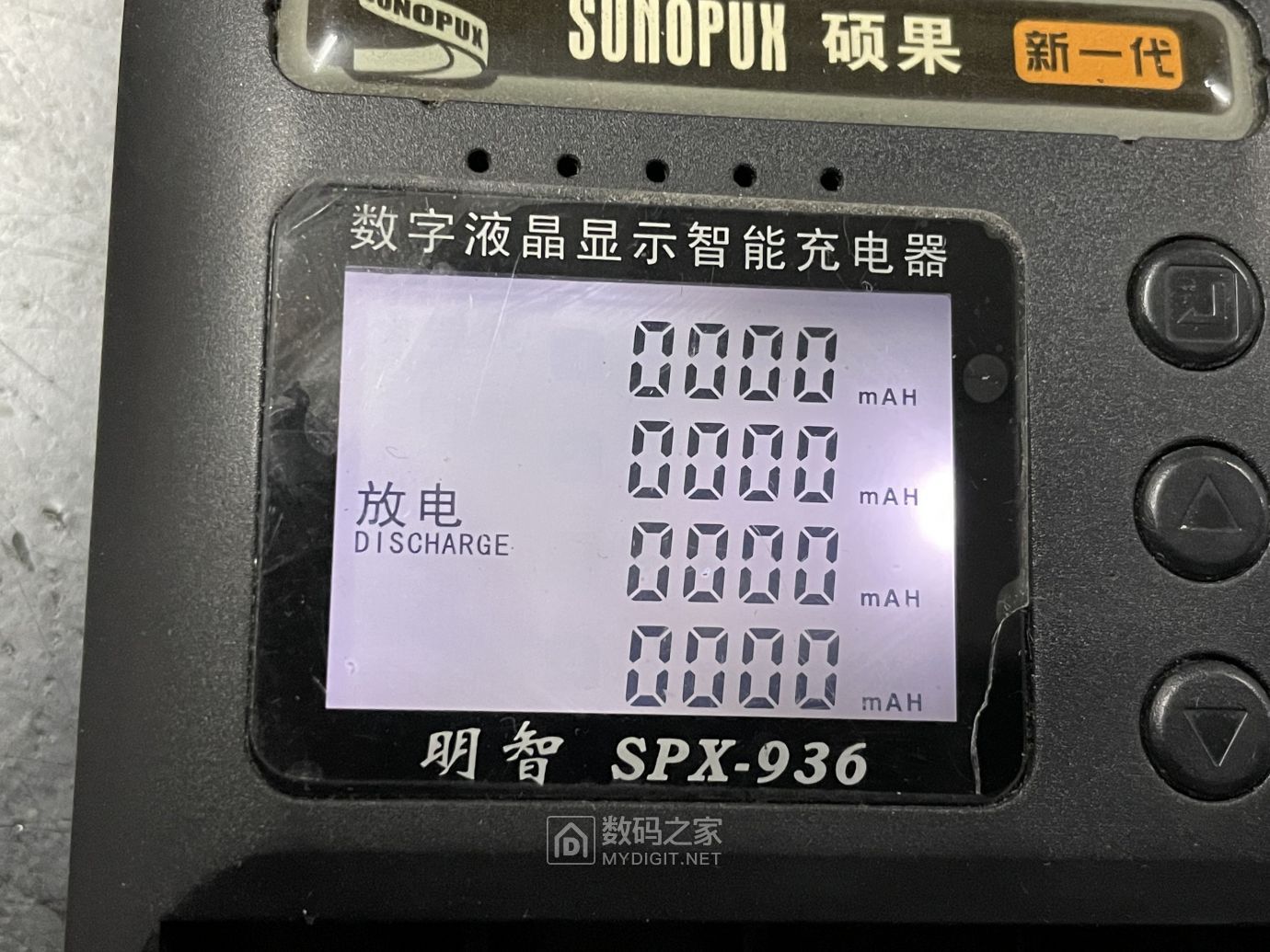

开机画面，在充电时背光常亮，充完与未充电背光熄灭。





后壳







都喜欢标签纸下藏螺丝
发明者是谁？
最讨厌这种方式，拆了就破坏了外观







拆开后的样子






电路板正面






背面






开关电源部分，少了一大片东西，连安规电容都没了
保险丝还在





电源芯片






这个屏显控制芯片竟然不是牛屎芯














充电主控以及4颗充电控制MOS

正常版本主控有个屏蔽盒






开关管




USB口
与电脑通信用的是两边的电源脚
大佬们这符合标准吗？




合照







5功能显示界面


同时充4粒5号电池最大电流550mA，同时充两粒5号最大电流1050mA。
放电无论几粒同时放都是550mA






















拆机完毕，谢谢观看!
