[工仪] 并不简单!从电路到成品,制作PPR电动螺丝刀

    [复制链接]
发表于 2020-5-14 14:53:41 | 显示全部楼层 |阅读模式

认识众多玩家高手/拆客/DIYer,查阅更多资源,一起学习技术知识

您需要 登录 才可以下载或查看,没有帐号?立即注册 微信登录

x
本帖最后由 亲爱的混蛋 于 2020-5-18 18:55 编辑

一共需要三个楼层:
1楼:起因与成品展示
2楼:电路设计
3楼:制作过程

早在13年我在论坛兑换了我人生中的第一套22合一螺丝刀。这个螺丝刀由于种种原因,最终命运多舛,在2016还是17年挂了。
前几天收拾东西发现了它,决定重新拯救一下。本来我使用精密批头的机会很少,所以坏了好几年没管。这次决定做一个电动的,不能浪费这22个批头不是



做之前考虑到了两种方案,一种是最简单的电池+切换开关直接驱动电机,论坛里搜索了下,基本上DIY都是这个方案。
另外一个方案就是高压电机+专业驱动+电池升压+电池保护+电池充电+电量指示全套。


既然自己DIY,又没什么限制,就决定使用后者方案。如果是低压电机,完全可以使用充电宝芯片搞定,一颗芯片直接带充电升压电量指示。
我选用的是高压电机,就要比低压电机麻烦些。起码升压到12v,又要效率,又要稳定,又要低噪声,这种芯片很贵,而且集成其他功能就需要3颗芯片,体积就不会小了。



新疆偏僻,路远时长,收到后发现上下盖的链接塑料断了
于是用铁丝重新固定好。这算是这个螺丝刀第一次受伤吧


接下来没用几次,发现套筒钢珠没了,这也是当时的通病,这算是第二次受伤吧
在16还是17年来的,我忘记了,内六角套筒损坏了,这次是第三次受伤,也彻底损坏了


虽然套杆质量不好,但是批头质量好,趁着这次找出来,决定做一把电动螺丝刀。
自己DIY最麻烦的就是外壳了,金属的不好加工,退而求其次,使用PPR水管制作


下面看成品,这是第一版,接下来还有第二版,第三版。
第二版决定做一把体型小,小扭矩的,就像成品那种。
第三版决定做大扭矩,具有电子电子扭矩设定的。

这是第一版,第一版就是测试板,主要用来验证电路参数,外观使用了PPR,也就不能追求什么美观了。

正反转触动开关,使用船型开关按压的部分作为机械传递,下面是触点开关,松手停止。
按 I  是反转,按  O  是正转


电源总开关,电路我是使用的1s锂电池升压到12v,有8ma待机电流,因此使用一个开关杜绝漏电。

电量指示与充电指示

满点4个led亮,使用了专业芯片,具有精准指示的效果


4mm套筒,DIY而来

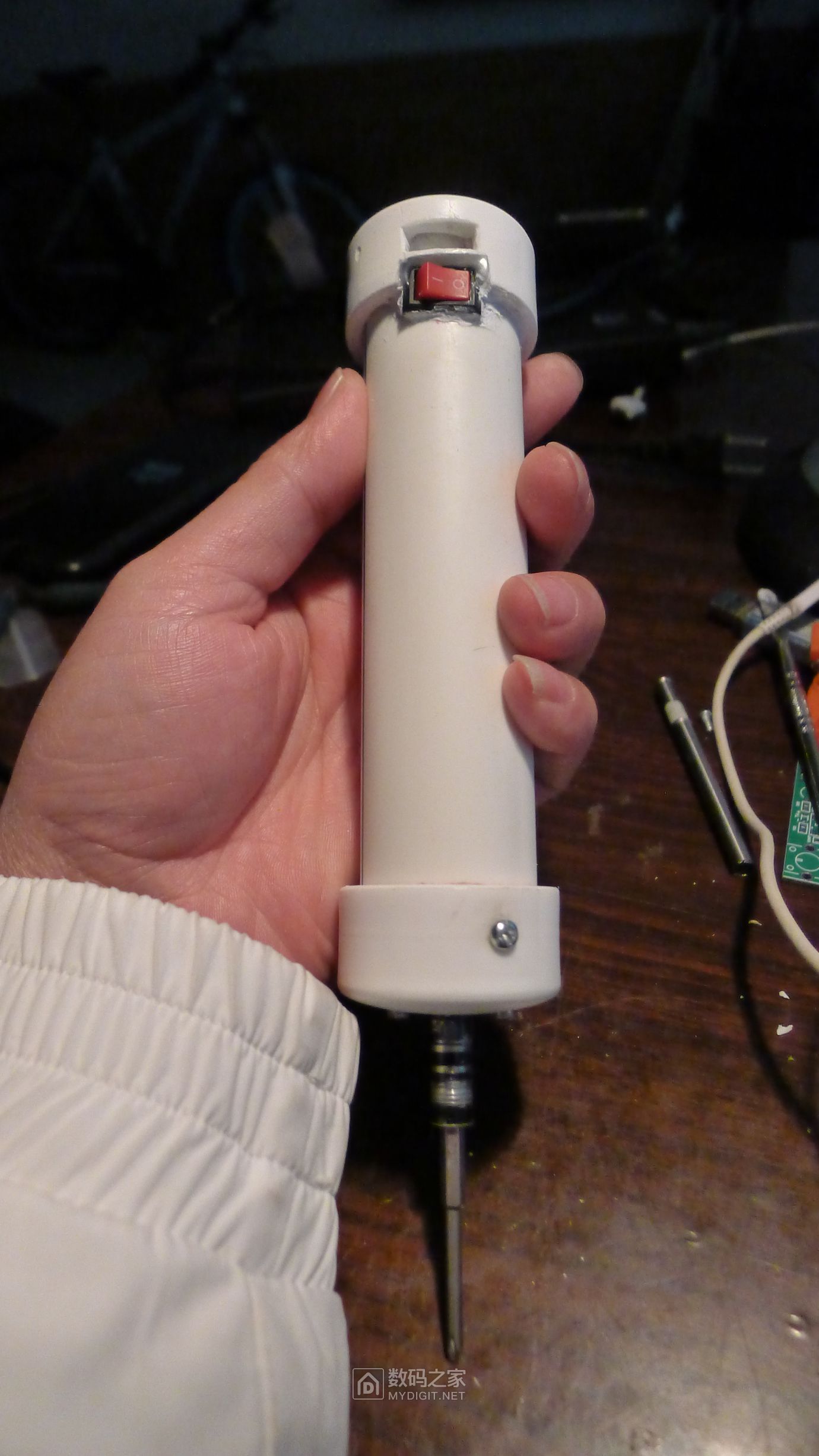

手持状态


电量指示
4led




下图是工作状态,可以看到套筒的晃动。
这是因为选用的电机波箱输出轴晃动造成的

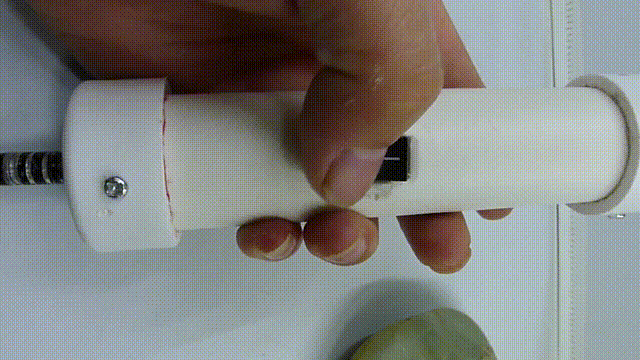

00019 00_00_01-00_00_03 00_00_00-00_00_30.gif
下面是实用效果

00015 00_00_00-00_00_02 00_00_00-00_00_30.gif

00016 00_00_03-00_00_07 00_00_00-00_00_30.gif


00017 00_00_02-00_00_03 00_00_00-00_00_30.gif



00017 00_00_21-00_00_23 00_00_00-00_00_30.gif


对于普通非精密安装来说效果可以了

next


打赏

参与人数 12M币 +1208 收起 理由
mydigit + 1000 恭喜获得原创文章热度奖励
佳维 + 20 謝謝分享
zzy_85569381 + 20 謝謝分享
花生仔 + 20 謝謝分享
qingf2008 + 20 謝謝分享
kkdkj + 20 謝謝分享
lzj_876 + 8 優秀文章
寂静的春天 + 20 謝謝分享
jf201006 + 20 謝謝分享
snowrose2000 + 20 謝謝分享

查看全部打赏

 楼主| 发表于 2020-5-14 14:54:15 | 显示全部楼层
本帖最后由 亲爱的混蛋 于 2020-5-14 16:24 编辑

接1楼,确定好了方案:1s锂电池+电池保护+充电+升压+电机驱动+高压电机的方案,那就动手。
首先选择电机,翻遍了淘宝,选择了370金属波箱减速电机。
我对电机不是很懂,看中了这个电机是因为卖家的描述:金属波箱,贵金属电刷,宽电压工作。
很多低压电机转速太慢,2s钟一圈或者1s钟一圈,这种速度还不如手拧呢,成品都是200+/分钟,这样才有效率。
另外金属波箱,我个人感觉会抗造一点。





对于这个电机,9v与12v之间是个合适电压,我设定是10.8v。经过实际测试,工作电流是150ma,堵转电流是500ma。

电机选定了,就是选择驱动芯片了。首先看淘宝里销量高额驱动芯片。最后选择了A4950。同样功能,这个芯片比其他的贵5毛,但是口碑好很多,特别是电机堵转保护。
所以,我使用的是小型直流电机驱动芯片为A4950.

A4950芯片的特点:1,耐压40v
                            2,电流3.5A
                            3,具有过流保护以及电流设定
                            4,淘宝里好评率很高



我们查看A4950手册,发现真的比国产芯片手册详细,这份layout图很实用,可以有效避免自己layout引起的噪声干扰问题。当然螺丝刀对这个干扰无所谓
这个芯片可以对驱动电流进行编程,自己设定驱动最大电流。因此可以根据这个功能,我们自己设计成电机力矩设定,这个在第三版中会具体发出来。
现在很多国产芯片使用量很大,但是我们业余DIY不差那5毛,还是要选择一个抗造的芯片。ps:DIY不省钱,成品最划算

电池保护,可以直接使用保护板,也可以自己DIY,为了方便整洁,我使用后者,把保护板集成到主板上,这里我使用的是DW系列,根据自己使用场景不同,有很多型号,比如DW01,06,07等。考虑到电机堵转时电流比较大0.5*10.8=5.4w,更好的保护电池,要用外置mos方式。我用了WD01+2个mos。更改电流检测电阻额可以很好的控制电流输出大小。



下面是DW01的电路图。




电量指示我使用的是HM1160

HM1160具有4led指示,最低电压3.1v,适合1s电池电量指示。单节锂电池最低放电电压为2.75v(天津新能源电池公司PACK文件),能量最高在3.6-7-8v(根据电池不同而不同),所以在3v下没什么能量输出而且可能会损伤电池,这个芯片指示电量很实用。

我们来看下这个芯片具体介绍








升压芯片是最不好找的,以前DIY过2s电池升压板,看手册说也支持1s升压,但是实际测试有啸叫,并且待机电流达到了100ma。
因此选择了TI的TPS61088  实际测试待机只有8ma电流,支持输出电流编程,最大为10A,在3v升压9v 3A输出时效率为91%,这个数据没理由选择其他了。

芯片引脚图



官方原理图


官方layout图



芯片选择完毕,开始layout





画完,发送给板厂制作。




打赏

参与人数 7M币 +123 收起 理由
玛德陛下 + 20 謝謝分享
寂静的春天 + 20 謝謝分享
jf201006 + 20
不长叶子的树 + 3 建议上传一下清晰的电路图
hfsp + 20 謝謝分享
挣钱买刀 + 20
福源人 + 20 謝謝分享

查看全部打赏

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-5-14 14:54:47 | 显示全部楼层
等了几日,pcb到货

拆包装,切割

切割好

焊接芯片,还好,没掉面子






3.5*4.5 26脚 一次成功

继续焊接其他




测试输出正常

焊接电机驱动,设定保护电流为500ma

充电使用的是4056

电量显示

整体焊接完毕

电池仓








测试正常

电源设定

待机情况

焊接好电机,测试

焊接前测试堵转,500ma



焊接电池

安装好电池

电量显示测试正常


硅胶固定






整体电路完成

充电测试正常



测试正反转
00008 00_00_13-00_00_18.gif


下面是重点,4mm套筒不好找,这里我买了黄铜连接杆,4mm套筒

本来想用这个套筒,奈何硬度太高,我的模型台钻打不动,放弃


于是用黄铜连接杆,发现5mm太松,固定后影响进度,另外使用丝锥固定太麻烦,不方便更换
用4mm的吧,需要再加工,下面是加工图,手动加工精度太差,放弃


最后买了一把4元包邮的螺丝刀,铝合金套筒,这个就好加工了


去下套筒

切掉原来固定位置


打孔,打3mm攻丝固定



准备15cm   ppr, 两个堵头,一共5元


堵头原来还是热熔的,只好用模型台手动铣一圈方便安装


放入机芯,对应开孔

取用船型开关上部分做机械传动



切下来的塑料片做固定



安装电源开关

安装上盖前测试


修理上盖


打孔


使用硅胶补洞



完成啦






测试:
00015 00_00_00-00_00_02 00_00_00-00_00_30.gif

00016 00_00_03-00_00_07 00_00_00-00_00_30.gif


00017 00_00_02-00_00_03 00_00_00-00_00_30.gif

00017 00_00_21-00_00_23 00_00_00-00_00_30.gif



原来这个22合一已经跟了我6周年了,时间真快。昨天仿佛还在用诺基亚,今天电脑都很少开机了。珍惜当下时光吧。



本贴完在论坛里DIY电动螺丝刀中,这篇帖子应该算是最复杂的了,电路原理也是最全的,该踩的坑我都帮你踩完了,如果觉得还行,请多打赏期待第三版电子扭矩螺丝刀与大家见面


打赏

参与人数 18M币 +404 收起 理由
myseil + 30 謝謝分享
zengcf + 8 金玉其内,败絮其外!:loveliness::giggle:.
佳维 + 20 謝謝分享
xiaoxuanfeng + 20 謝謝分享
caixinqiang + 20
ztrdiy + 50 遇到好文章,我从不吝啬,楼下跟上!.
北落师门 + 20 優秀文章
ywqs9 + 20 優秀文章
寂静的春天 + 20 謝謝分享
ljlun + 20 来了来了

查看全部打赏

回复 支持 5 反对 0

使用道具 举报
