创惟GL3224读卡器DIY及电路设计

ly7317090803 · 发表于 2020-9-3 21:48:41

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

先看个品牌的读卡器，花了25元买的，还没接过电脑就拆了：

包装1

包装2

采用了GL3224 QFN48封装芯片，外加一个flash芯片，flash芯片可换成常用的，如winbond W25Q16。

在此拆解结束，不过这做个也没太好，虽然外壳好看。下面进入正题，一是先说说这读卡器固件升级，很多帖子都说必须config.ini里列出的flash才能刷，但实际是可以用很多种flash的，而且不要求必须是stand spi的，DUAL AND QUAD SPI都是可以的，仅有stand spi是多么老的芯片了。另外再说说设计GL3224读卡器电路的一些注意事项，方便大家少走弯路。
1.GL3224读卡器DIY和固件升级
在此感谢网友的硬件共享，链接为http://bbs.eeworld.com.cn/thread-1123716-1-1.html ，去立创EDA直接下载即可，同时里面也列有详细的元件型号。之前按那个做的板子居然只有TF卡是3.0速度，而SD卡则很慢，后来才发现原PCB少了一个过孔。GL3224芯片要选48脚的，Flash芯片可以选择不装，要装的话就买非常常用的W25Q16即可。全部东西焊接好后如下图：

里面600R磁珠用0欧姆电阻代替，确保芯片没有虚焊，连上电脑即可。TF和SD卡可以同时识别，也能同时读取，此时固件版本为1532，如需升级固件要先焊接好flash芯片，我这是用winbond的W25Q16，此时找到GL3224 update tool v1.0\Config下的config.ini先增加winbond的w25Q16的信息：
::----W25Q16----
:: Dual SPI
[Winbon5]
F3 02 00 04 00 02
Data:90 00 00 00
Delay:0
F3 04 00 00 00 02
Data:EF 14
Delay:0
F3 01 00 00 01 00
Delay:1
F3 00 00 00 06 00
F3 00 00 00 C7 00
F3 03 01 00 05 00
Delay:1
FlashParam:00 00 00 00 00 00 00 00 00 00 00 08 6A 02 3B 00
WriteFlash 1024 256
F3 00 00 00 04 00

第三行[Winbon5]表示支持的第5个winbond芯片，后面数值不重复即可。关键在于第8行“Data:EF 14”，这个表示W25Q16的身份Device Identification，具体可以看winbond W25Q16芯片的pdf资料，在它的18页，MANUFACTURER ID(M7-M0)： EFh，Device ID：W25Q80为13h、W25Q16为14h、W25Q32为15h，只要改好这个即可，其余可沿用原来的W25Q40BL内容。
另外GD25Q16也可以参照GD25Q040来改，改好的GD25Q16参数配置如下：
::----GD25Q16----
:: Dual SPI
[OTHER2]
F3 02 00 04 00 02
Data:90 00 00 00
Delay:0
F3 04 00 00 00 02
Data:C8 14
Delay:0
F3 01 00 00 01 00
Delay:1
F3 00 00 00 06 00
F3 00 00 00 C7 00
F3 03 01 00 05 00
Delay:1
FlashParam:00 00 00 00 00 00 00 00 00 00 00 08 6A 02 3B 00
WriteFlash 1024 256
F3 00 00 00 04 00

注意[OTHER2]的数值不用重复，关键的身份识别依旧为第八行：Data:C8 14，GD25Q40为C8 12。PDF资料11页有介绍。附件有改好的软件配置，直接打开就能用。
打开FWUpgradeTool，在识别到当前版本后点击start即可，升级后如下图：

2.GL3224电路设计
首先附上电路图：

其实里面也备注了注意事项，看图片即可，其中有一点比较重要，之前我从其他地方拆下一个SD卡座装上后竟然不识别，后面才发现那个弹片被弄变形了，导致CD脚无法接地（片选到设备）：

所有卡座的从右往左数的脚也是很重要的。其次有数据脚没接好则会引起传输速度降低。
总得来说GL3224设计的要点主要如下：
1.晶振可以用内部或外接晶振，不会引起速度降低；
2.SPI的flash选常用好买的，如W25Q16.
3.电源那1.2V和3.3V的磁珠不要过大，会导致供电不足而无法用。
4.有3对线需要走差分线，每对线不要求全部等长，差一些也影响不大，DM、DP要求差分，TXP、TXN要求走差分线，RXP、RXN要求差分线，差分线要求两线一直平行着走且等间距，间距约为8mil左右。
5.DP、DM线不能反，但RXP、RXN可以对调，以及TXP、TXN可以对调，网上找这些线的一些注意事项很难找到。此外RX表示接收，TX表示发送，TX必须接上行设备（电脑）的RX，RX必须接上行设备（电脑）的TX。
6.GL3224的TXP、TXN要串104电容再接到USB接口端，且电容要尽量靠近接口那。
7.电路中的电容尽可能靠近芯片引脚，不要离太远。
下面是一张金士顿32G卡，官方标称读取100Mb/s

写入则只有40Mb/s左右。
GL3224升级软件：

GL3224 update tool v1.0.zip (389.58 KB, 下载次数: 46, 售价: 2 家元)
GL3224原理图：

GL3224 读卡器原理图.zip (28.2 KB, 下载次数: 33, 售价: 1 家元) ，PCB可参看立创EDA那的。

adminismk · 发表于 2020-9-3 22:25:01

封装太大，，，0603刚刚好

yanyan171 · 发表于 2020-9-4 20:22:21

GL3224有大芯片小芯片区别
双的不分，单的似乎得补电容才能上DUAL的储存芯片

qqsunan · 发表于 2020-9-15 23:21:27

看评论现在打板竟然5块单片包邮，时代真的进步了

muzhi · 发表于 2020-9-16 22:53:43

读卡器都能玩都能刷固件我是没有想到的

登录/注册后可看大图

李隆基 · 发表于 2020-9-23 10:26:14

0603刚刚好

ailisheng126 · 发表于 2020-9-23 10:27:36

这也行，真会玩:praise:

homemidi · 发表于 2020-11-27 14:46:53

网上找了个遍都没有双TF卡带写保护的，唉，有空研究研究立创EDA上的haoxiaozi大神的开源工程，得从头学，十年年前用过Protel 99 SE，现在都忘完了:dizzy:

homemidi · 发表于 2020-11-30 20:53:42

能不能改成个双TF卡位的

广客隆 · 发表于 2021-4-8 01:53:20

看来绿联的读卡器还是很靠谱的。GL3224主控厂家使用很多，但是用料多有缩水。

广客隆 · 发表于 2021-4-9 13:06:19

非常有帮助，好帖

13479721370 · 发表于 2021-4-9 22:07:54

本帖最后由 13479721370 于 2021-4-9 22:17 编辑

ㅤㅤㅤㅤㅤ

13479721370 · 发表于 2021-4-9 22:16:03

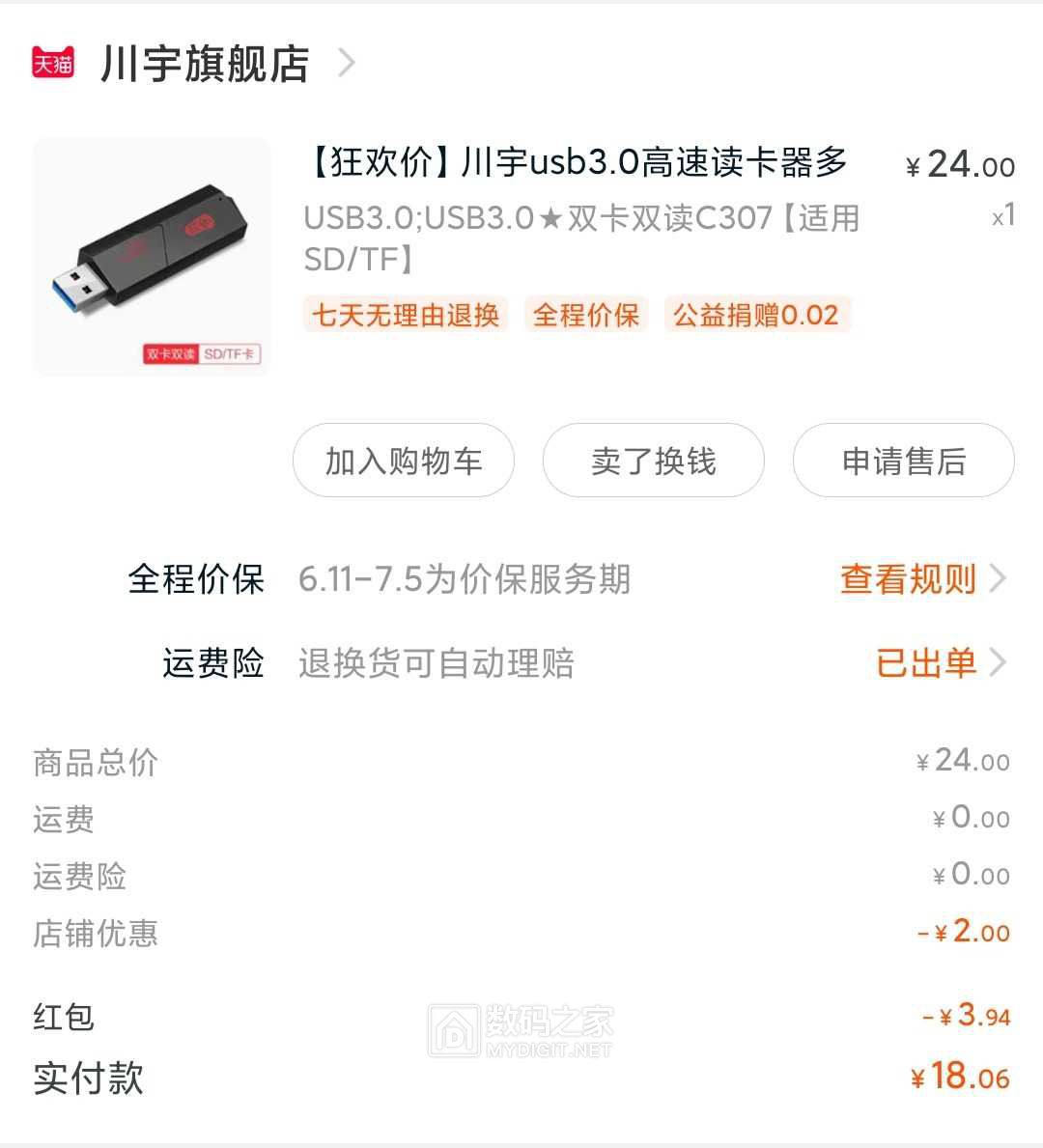

还有川宇的有活动便宜的一批双读到手还不到7块钱

iamojz2345 · 发表于 2021-4-14 08:28:35

听说可以改读emmc的，不过要特殊固件才行

dianz · 发表于 2022-3-3 11:03:03

支持 SDIO 协议吗？

rowkeykai · 发表于 2022-4-7 15:38:21

好东西，谢谢楼主分享

浮点运算 · 发表于 2022-6-6 23:13:43

我有一个GL3224主控的读卡器，准备升级一下固件

dcx381153580 · 发表于 2022-6-30 21:08:54

感谢UP分享~

calixt9 · 发表于 2022-6-30 22:31:01

3224-48pin现在好贵啊qwq

momo57264 · 发表于 2022-7-16 18:21:48

48脚是data几啊？
