DIY 6口快充（附超声焊接外壳改螺丝方法）

黯然销魂 · 发表于 2019-4-14 20:08:49

本帖最后由小霞于 2019-4-29 17:08 编辑

从坛友那弄来两套6口USB快充套件

散件全家福

电容电感插件

贴片小件

两块PCB

IC

焊接IC得用热风枪，因为IC底部有散热焊点，电烙铁没法焊接

全部IC先用热风枪固定在PCB上，然后再用电烙铁加焊8个脚

一块PCB的贴片件基本完成

焊接背面插件

先从中间开始焊接电感

然后再焊接电容和USB口

修剪掉多余的引脚

最后焊接USB口

一块完成

正面效果

背面效果

测试每一个口

顺便测试一下上次做的变态充电线

黯然销魂 · 发表于 2019-4-14 20:09:24

本帖最后由小霞于 2019-4-29 17:07 编辑

接着开始做外壳

翻出来一个报废的奥瑞科4口充电器，这个一直没舍得扔掉，今天总算派上用场

其实里面的元件早已经被我拆掉了，只留下USB口

板子大小刚刚合适，只可惜USB口不合适，给外壳重新开孔也不好看

趁还有一块没有焊接完成，干脆切掉两组模块，然后飞线USB口，这样外观好看点

分离多余的两个模块

更换矮一点的电容，可惜只找到三个

另一个就躺下来吧

USB飞线

固定电路板

焊接USB

拆掉充电器原来的AC插片，插片也能利用上

外壳原来是超声波焊接的，这里顺便教大家怎么用螺丝固定

把拆下的AC插片打孔攻丝，老虎钳夹住，直接用充电钻慢速攻丝即可由于插片本来已经有一个孔了，而且孔径比较大，本来打算用3mm螺丝的，只好用4mm螺丝了

再旁边再打一个孔、攻丝
打孔攻丝完成

给外壳定位打孔

先用小钻嘴，再用大钻嘴扩大

固定垫片，先上紧一边的螺丝

这是内部

扣上外壳，螺丝孔位置刚好对上

把另一边也拧紧

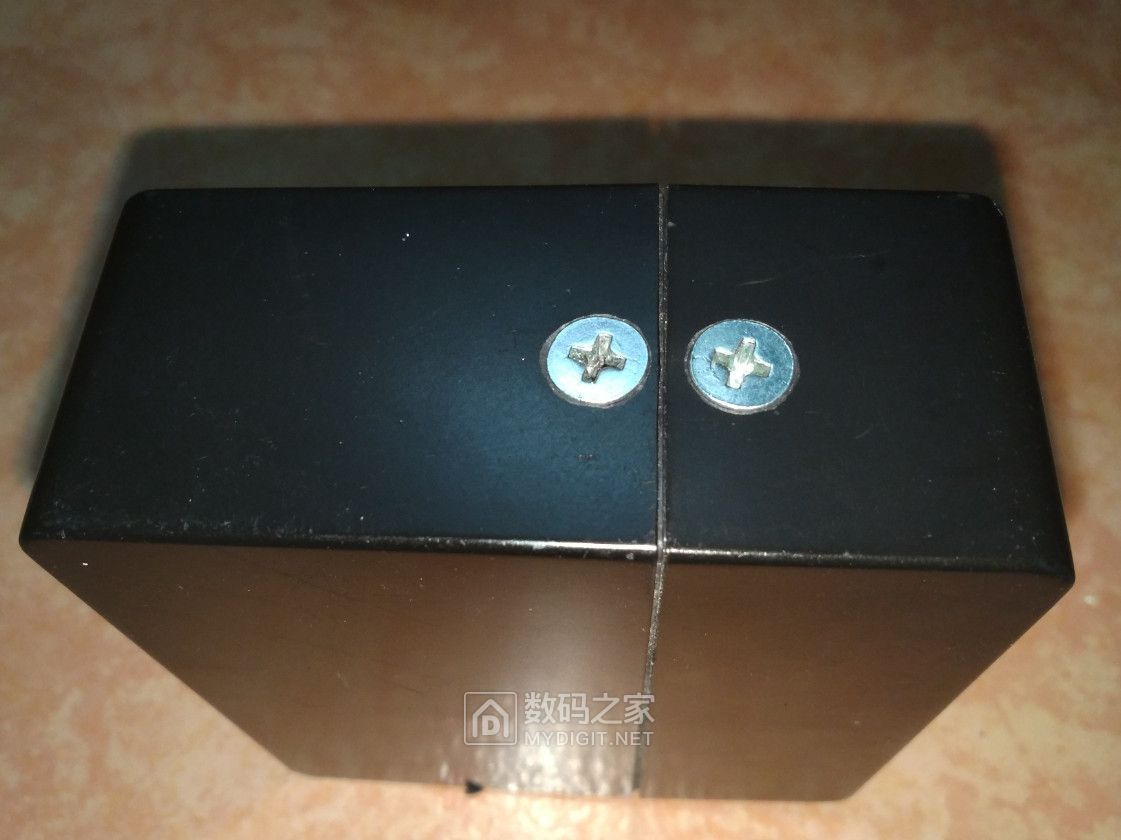

（更新）坛友建议启发，改成下沉式螺丝，更美观了

再给外壳打孔安装电源输入插座

内部上AB胶固封

装好电路板

拧紧螺丝（另一侧同样用螺丝固定着）

这样外观上算是比较完美

测试

这样就有三个充电器了

不其城主 · 发表于 2019-4-14 20:24:27

充电线够变态~ :lol:

gdszft · 发表于 2019-4-14 20:35:55

模组成本多少？

taicligh · 发表于 2019-4-14 20:45:01

会玩，佩服:lol::lol:

一棒槌 · 发表于 2019-4-14 21:02:34

楼主牛批的不行啊··那个线好腻害，0.75的吧？

zhkrid · 发表于 2019-4-14 21:06:04

这外壳合适了，螺丝用m3的沉到外壳就更完美了

黯然销魂 · 发表于 2019-4-14 21:11:41

本帖最后由黯然销魂于 2019-4-14 22:34 编辑

zhkrid 发表于 2019-4-14 21:06
这外壳合适了，螺丝用m3的沉到外壳就更完美了

本来想用M3的，不过插片上原来的孔比M3要大，所以只好用M4

更新下沉式螺丝，确实更美观

黯然销魂 · 发表于 2019-4-14 21:14:32

gdszft 发表于 2019-4-14 20:35
模组成本多少？

一套差不多要5000M币

后续：折腾无价，打造独一无二QC充电器：https://www.mydigit.cn/forum.php?mod=viewthread&tid=31202

胖太阳 · 发表于 2019-4-14 21:18:51

奥瑞科那个我天天用着也没见用坏一个，手上有四个在用，都活的好好地，办公室一个，书房一个，卧室一个，还有一个随时流动携带使用

lc418 · 发表于 2019-4-14 21:50:49

做得漂亮，要我是我做，我能做一星期，我忒懒。:loveliness:

mhtlov · 发表于 2019-4-14 22:07:12

不错，这个充分多的充电口了

suiyuan7906 · 发表于 2019-4-14 23:01:59

充电线好变态

aacyxjz · 发表于 2019-4-15 07:36:18

不得不说这个外壳利用得相当完美，板子割开很不错，4+2哈哈，木牙膏啦，回头补上

aacyxjz · 发表于 2019-4-15 07:36:56

gdszft 发表于 2019-4-14 20:35
模组成本多少？

之前积分商城整套4599积分包邮哈

ljlun · 发表于 2019-4-15 07:45:02

哈哈，偶用塑料片＋自攻钉固定，方便，就是强度差点

轻烟 · 发表于 2019-4-15 08:27:44

如果有发黑的螺钉更好

lishibai · 发表于 2019-4-15 09:02:01

一变二，电源外壳改得好看

zhwj8025 · 发表于 2019-4-15 09:07:49

整的漂亮
没子弹了

n87735561 · 发表于 2019-4-15 09:58:38

盒子很衬，手工不错啊。
