继续发烧之路，用树莓派及USB数字界面声卡加PCM1794制作台数播解码一体机。

落叶风

   前些时间制作了一台KT88单端胆机，在这https://www.mydigit.cn/thread-405279-1-1.html，校果不错，由于家里原来的播放器是U盘蓝牙播放器或用电脑，效果不理想，所以一直以来都有制作一台数播的想法，这次实现这个想法。
    数播可以用小电脑或树莓派等来制作，由于小电脑体积不够小，供电电流过大，没法实现线性电源供电，所以本次是使用树莓派4B来制作，安装MoodeAudio系统，通过USB数字界面声卡及PCM1974解码输出。如下图。树莓派4B是4G内存的。





      实际就是用树莓派加本人再前一个双PCM1794数字解码器制作，把它合成在一个壳体内。为了减成本，这次制作的USB声卡及PCM1974解码是拆前个制作https://www.mydigit.cn/thread-375293-1-1.html，不想放弃前制作，把以前制作的ES9023插上旧机，日后再买个USB声卡补全它。

由于本制作是采用性线电源，大电流时散热比较难处理，原打算是装个2T笔记本硬盘当素材盘，改为买个512G的TF卡又当系统盘又当素材盘。以下为制作的图片。

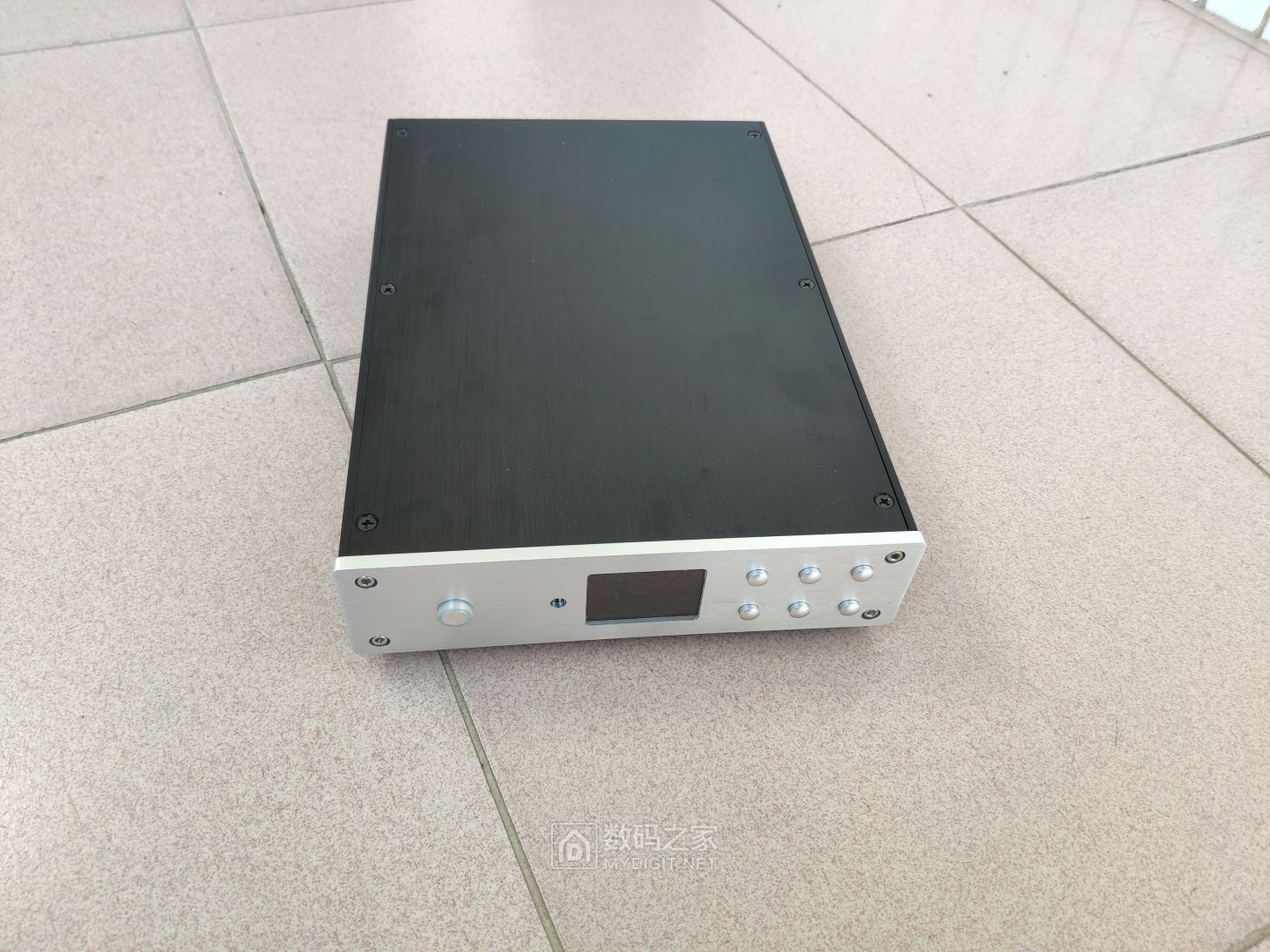

以下为外壳图，买与功放一样的机箱，并加工面板，不知什么原因把我的图右移了5mm，导至开关太过接近右边缘，总体还行。

以下为PCB图，在里面画的东西比较多，部分是做测试的，所以没按装元件，数播的IIS输出是用WM8805，硬控方式输出24B的同轴信号。其它外接信号是通过CS8416接收，采用硬控方式，通过HC157选择后送到PCM1794解码。由于PCB设计没法控制在10CM*10CM内，所以画板大些，花了几十元的打样费。小板是免费的。

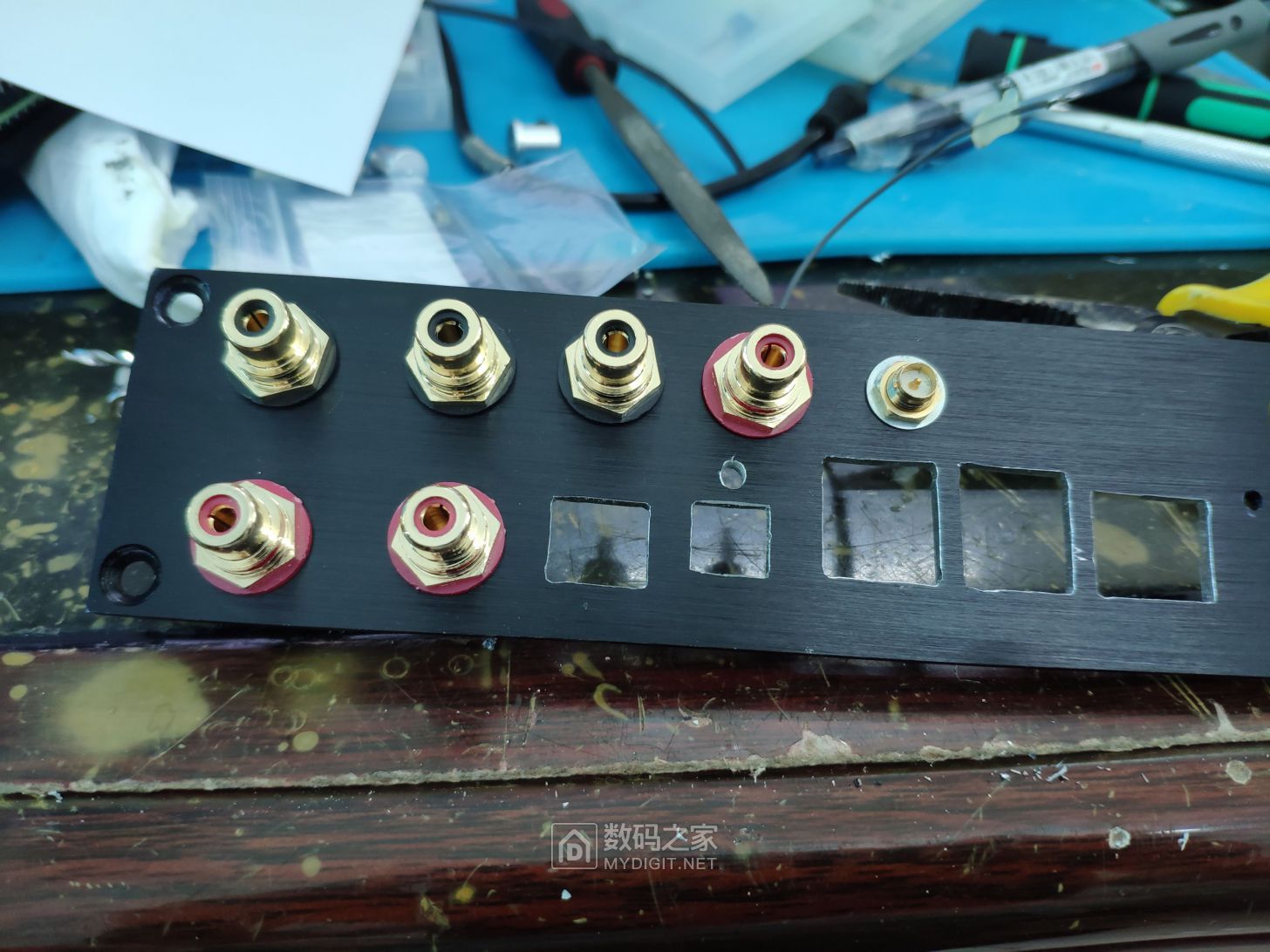

以下是机箱背板的加工，手工不行。



以下是制作过程图片，摄得不多。



以下为电源，+-15V电源是用松下的伺服电源电路，树莓派供电是用LM1085，单片机供电是用L7805.



编写控制程序。

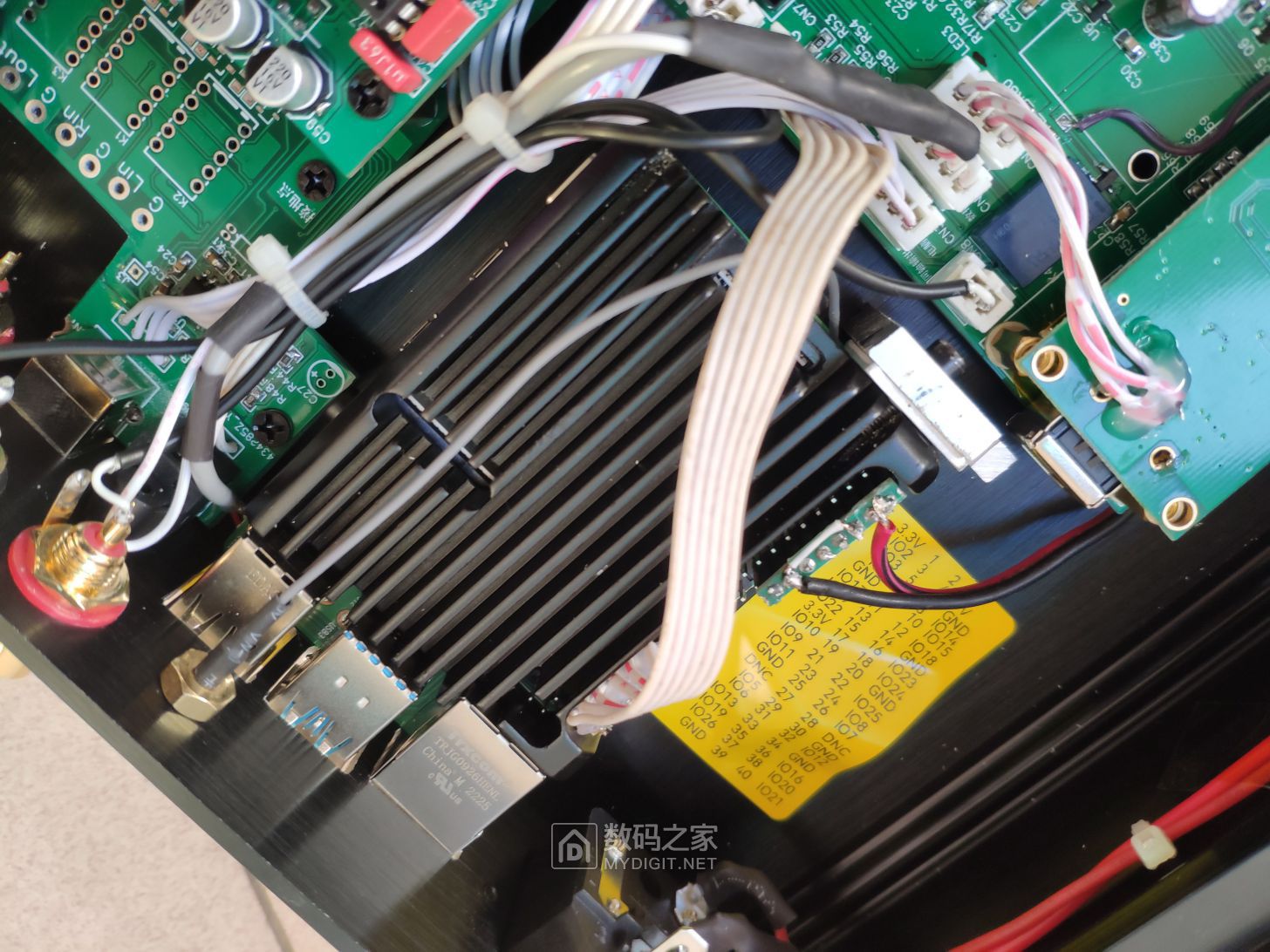

把树莓派引出USB线及WIFI天线。并装上散热片。

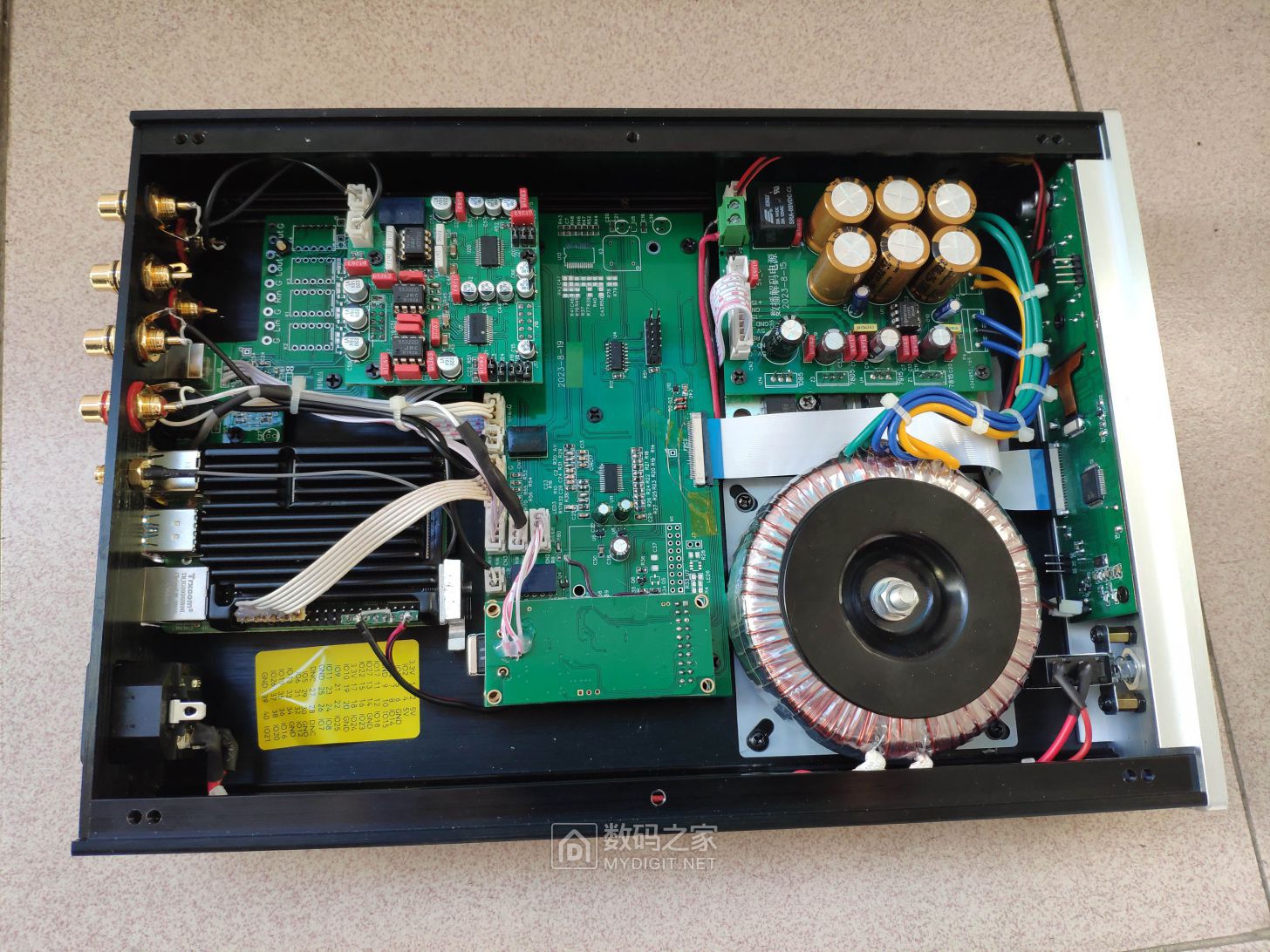

把所有的组装好，完成制作。

以下是成品的图片。













以下为完成后与胆功放一起工作的图片。


本制作的显示界面暂时只有两个，下图为主界面，主要显示输入，码率及音频电平。码率暂时只检测USB数字界面的，对于CS8416的打算采用测LRCLK频率来实现，暂没做。


面板上的键可控音乐播放、暂停、停止、上一首、下一首。可用遥控控制，以下是红外遥控学习界面。

这制作已完成几天，已听了几天，校果不错，但由于这制作没做音量控制，所以出现听音乐时，需走到功放前调音量，由于人懒，所以打算日后加个PGA2310电子音量。面板上的按钮没有标识，自用就没问题，如日后找到激光打标机再把文字打上去。由于近来烦事多，程序的设计暂时做能用，功能能用，日后心情好后再完善啦。

落叶风

   本层主要简单说明一下树莓派数播系统的软件安装及设置，网上数播系统比较多，本个只测试Volumio及moode，Volumio它有中文界面，比较易用，实际使用效果也不错，但它里没集成键盘及蓝牙等，需安装插件，增加键盘比较麻烦，蓝牙功能好象是需注册才有，所以使用一段时间后，就改为Moode，这个只有英文界面，但它集成了键盘、显示、蓝牙等等功能，直接在系统设置上设置就行了。比较方便，虽然是英文界面，可以用浏览器翻译插件进行简易汉化，设置好后的操作比较简单，就不需要汉化了。测试过它的蓝牙，用手机播放音乐，输出的效果不错。
      先官网下载它的软件，下载地址是https://www.moodeaudio.org/  它的论坛地址：https://moodeaudio.org/forum/index.php ，里面有一个用OLED显示频谱的贴https://moodeaudio.org/forum/showthread.php?tid=155 ，网站最新版是8.3.5，由于开始使用不了解，一次死机重启后，出现素材找不到，估计是没开启更新数据库项引起，所以下载它的8.2.4旧版安装，一直使用正常，所以没有升级。原打算安装个2T的笔记本硬盘做素材盘的，但由于大电流线性电源散热比较难处理，且现TF价不高，所以买了个512G的TF卡，既当系统盘也当素材盘，开启树莓派的SMB功能，也可当小NAS。
     我把制作过程写成文档备份，下面的图片是在文档复制出来的，所以不够清晰，不想重新载图了。
      简单说明一下软件的安装，就是把moode镜象写入TF卡内，写入TF卡方法网上有许多介绍，本人是用Win32 Disk Imager写入，如下图，打开对应moode文件，点Write，等待它写入完成就行了。如下图。

    把tf卡插入到树莓派，插上电源，接入网线，启动树莓派。等它启动完成后，在路由器找它的IP并输入浏览器或直接在浏览器上输入http://moode.local。就会进入它的工作界面。然后进行对应的设置。由于moode是英文界面，可以利用浏览器的翻译插件查看它的内容。
   以下为设置，点界面的右上角的M就出来设置菜单，第一项就是了。

占下图对应的图标进入对应设置，第一项是音乐库，第二项是声卡，第三项是网络，第四项是系统设置。


   网络设置，根据自己的实际情况设置，本人为了方便不同地方使用它，所以有线网络设置为动态DHCP，无线设置WIFI参数后，设置成固定IP，如下图

声卡设置，本人是使用USB数字界面声卡，所以设置简单，设备选择Combo384 Amanero就行，音量选Hardware就行了。

启用树莓派的SMB功能，方便传输音频文件到TF卡上，如下图，把SMB打向ON后，点SET就行了。也可以根据自己的实际情况开启NFS等。设置后直接当NAS使用。

由于本人喜欢用实体音乐播放按钮，所以开启GPIObuttons，如下图。

点击EDIT进入IO设置，设置如下，只使用播放暂定停止上一首下一首，最下个时间是键盘消抖用的，设置0.1S合适。可以根据自己的实际开启更多的硬件功能，由于资料不多，所以本人没试。

启动USB auto DB update，如不启动，出现有时刷新不了卡里的内容。

如需要播蓝牙音频，就开启蓝牙音频设置，如下图，Paringagent是蓝牙配对。

蓝牙使用时Moode的界面变成这样，如停止连接就恢复原界面。

以下是手机播放的界面，用浏览器输入moode的地址就行了。

以下是电脑界面。

以上是本人的使用设置，由于moode系统设置项目比较多，本人只试自己需要的设置，里面还有更多的玩法，需要使用者自己测试了。
