无聊，发几张我自制的STM/Air001系统板（不是最小）

lemontreenm

一开始自己不会画板，也不懂怎么玩单片机，所以是在网上买的最小系统板，因为便宜。



后来发现最小系统板小是小，便宜也便宜，但是够小的同时很多不方便。比如太窄小了按钮按起来很别扭，电源接口不够多不够用。所有的GPIO都引出了但也只是引出了，真正要用一些接口的时候这一根跳线那一根跳线接线难受的要死。


后来用的多了，发现常用的就I2C（接屏幕、各种外设通信等）、SPI（接屏幕）、TTL（串口通信）、SWD（烧录用）这几个接口，再加上几个指示灯、按键就够了。其他的GPIO真的就看项目需要了。于是自己画了个板子，把I2C、SPI、TTL、SWD这几个接口专门引出，3-4个指示灯、2个按键，就成了我现在自己用的最顺手的STM系统板（不是最小）。

一开始是STM32G030C8T6，用着不错。后来需要用到STM32G030F6P6、STM32G070CBT6、STM32G070RBT6，于是又画了STM32G030F6P6、STM32G070RBT6的两块板子，STM32G070CBT6和STM32G030C8T6的板子完全兼容就没有重新画。再后来合宙的Air001也画了块板子。

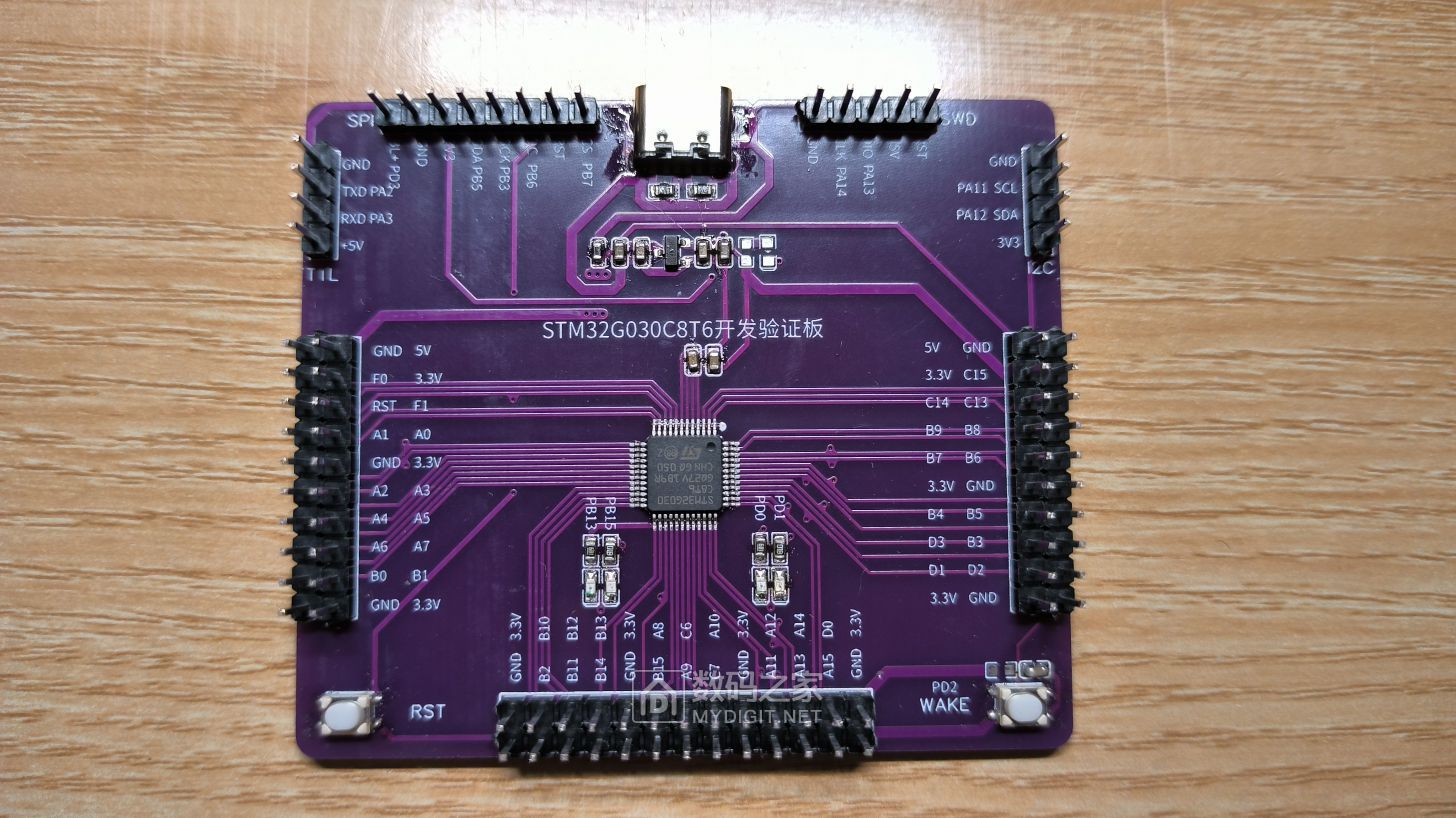

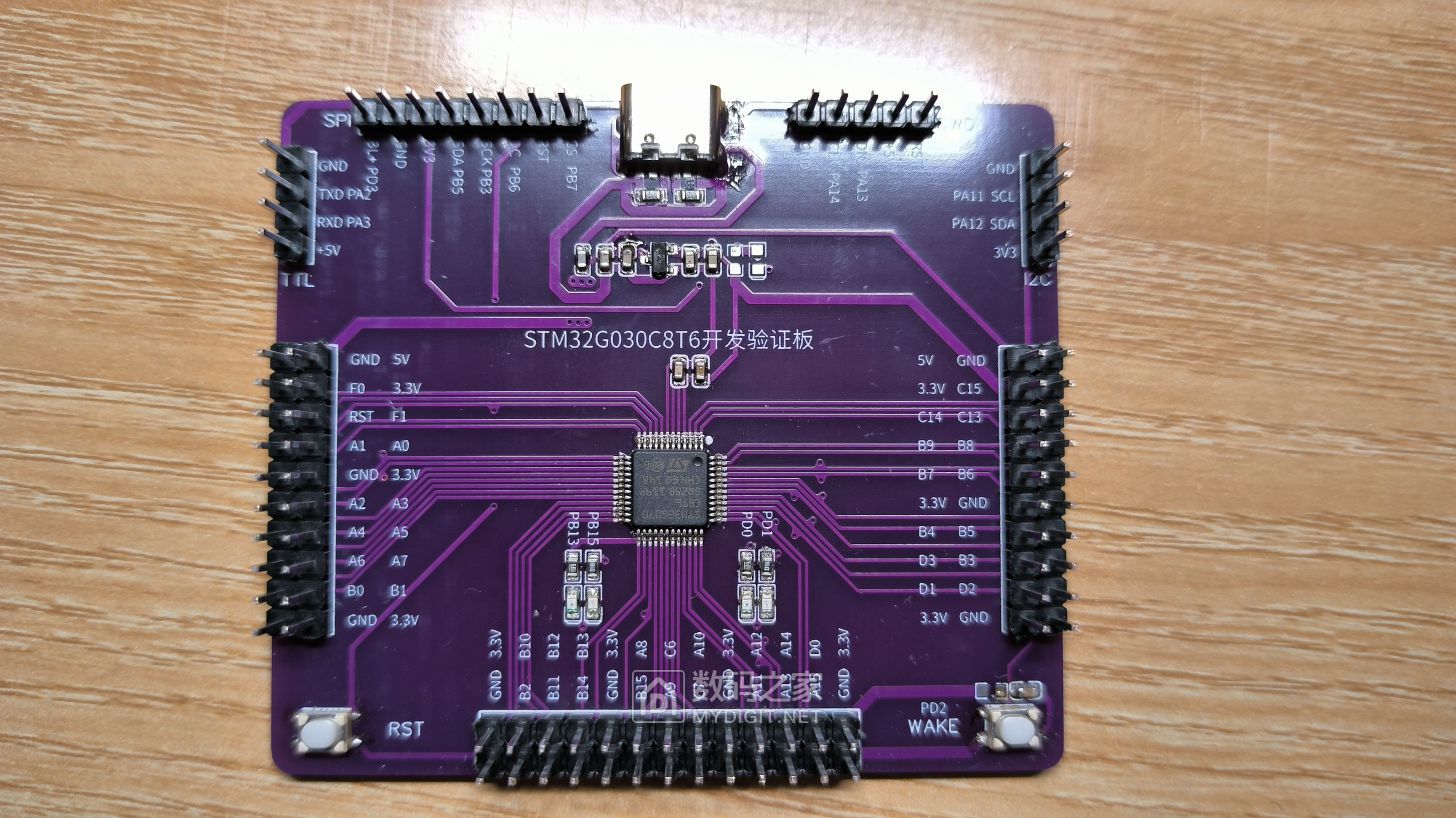

1.STM32G030C8T6/STM32G070CBT6系统板

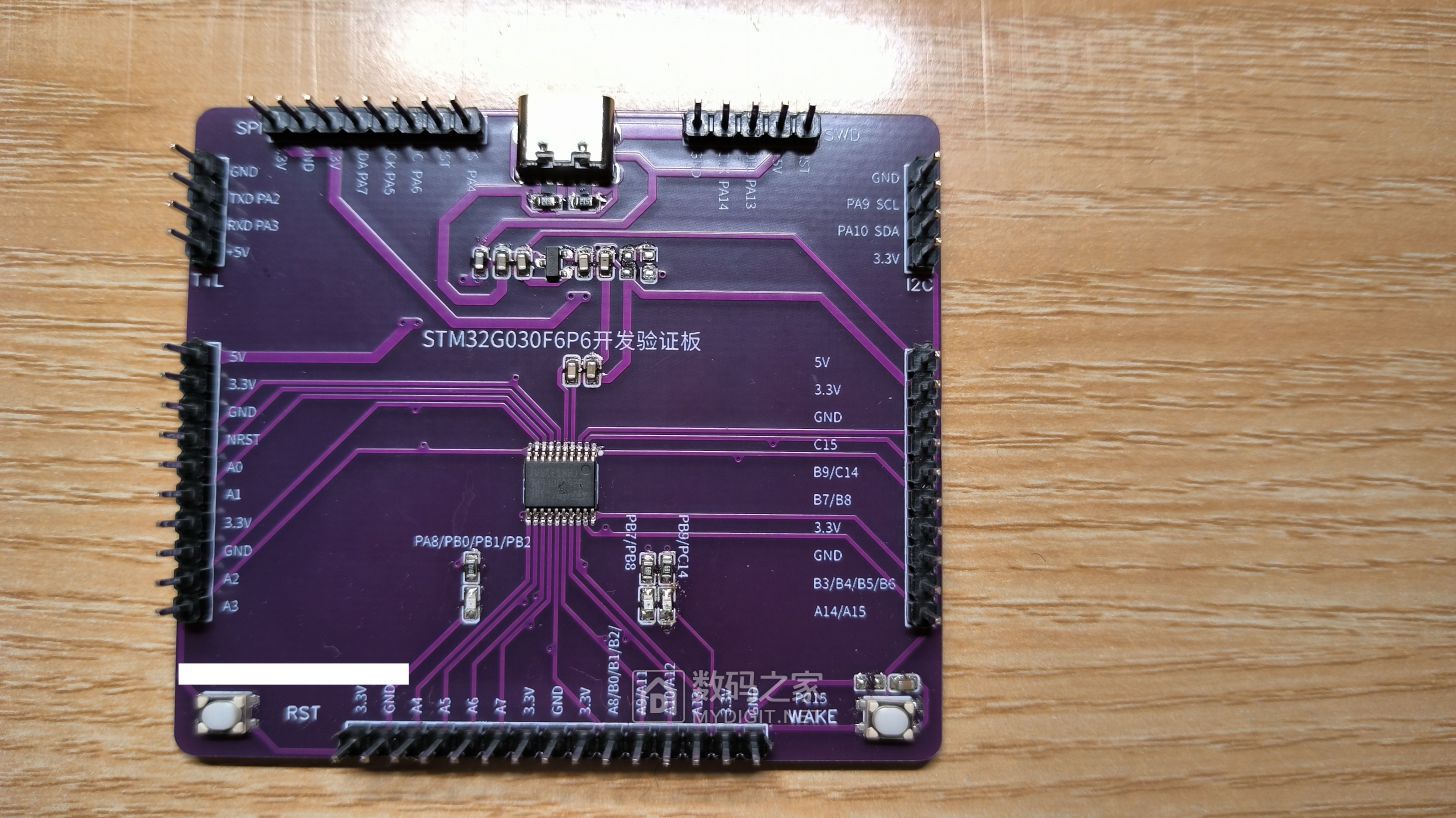

2.STM32G030F6P6系统板

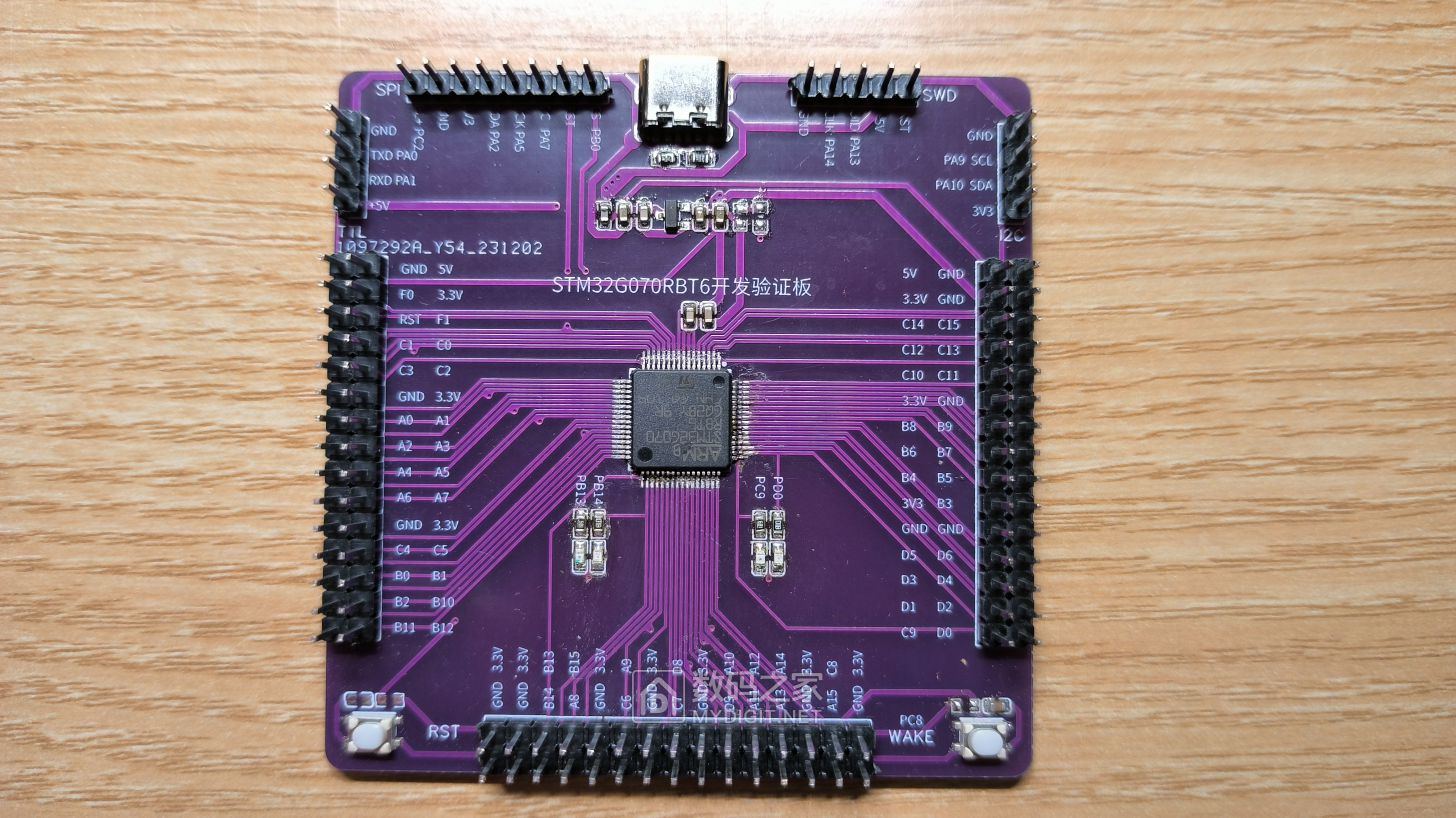

3.STM32G070RBT6系统板

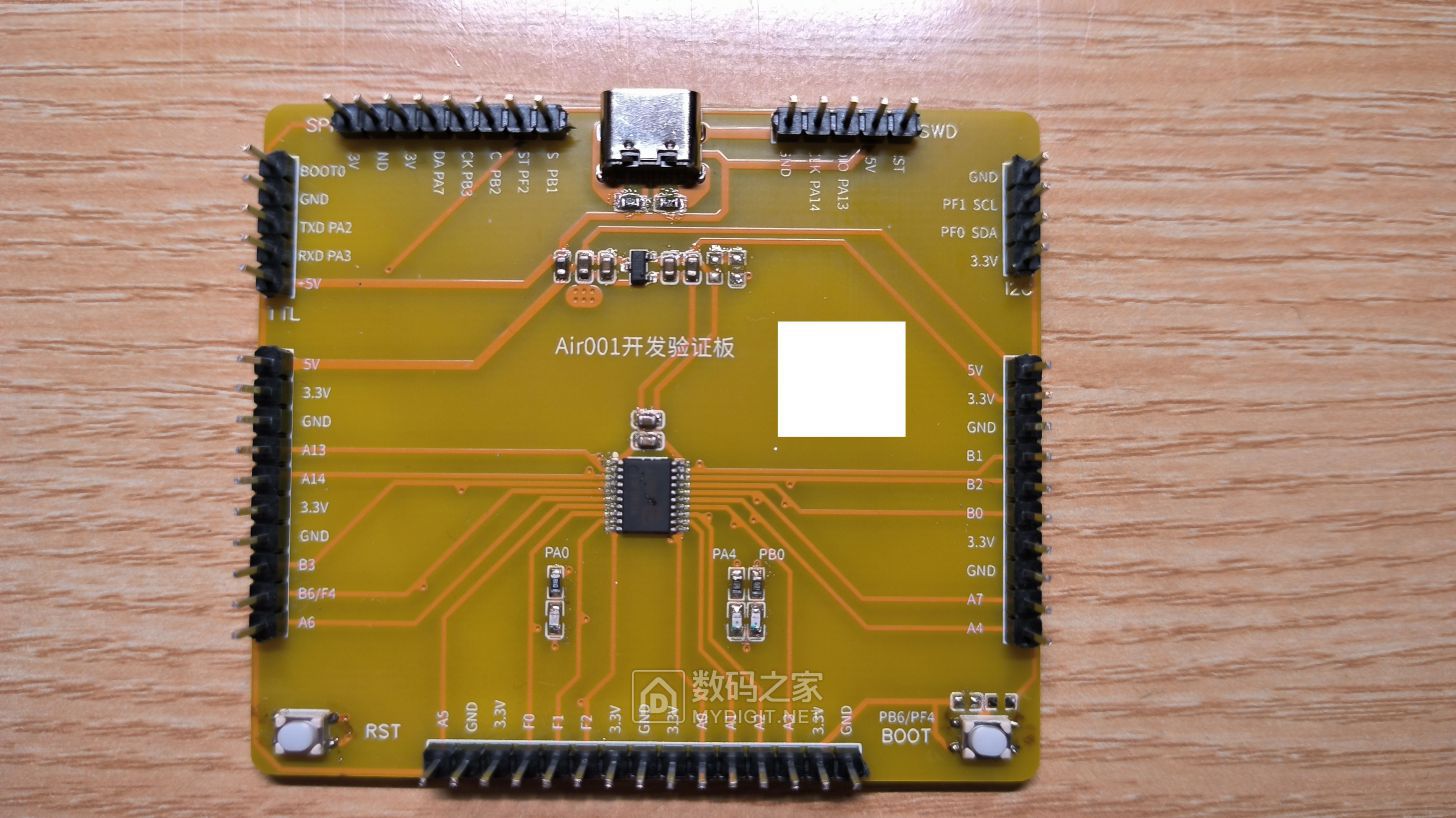

4.Air001系统板

kerchi

这种开发板并不便宜也不实用。

lemontreenm

kerchi 发表于 2024-3-11 10:48
这种开发板并不便宜也不实用。

第一，不要钱，自己做的。不知道算不算便宜
第二，我觉得很实用。我自己用的，不卖

soma

kerchi 发表于 2024-3-11 10:48
这种开发板并不便宜也不实用。

一看嘉立创白嫖的板

595953427@qq

到后面你会发现引出的排针还是太少了，通讯出现问题的时候接了外设就没法接逻辑分析仪或示波器，所以每个IO至少引出两个，IIC和SPI这种尽量多引出一些，一个总线上可以挂多个外设，最后电源也要多引出几个，最好是板上集成CH340，最小的SOP8封装那个就行。

zhuls

595953427@qq 发表于 2024-3-11 12:53
到后面你会发现引出的排针还是太少了，通讯出现问题的时候接了外设就没法接逻辑分析仪或示波器，所以每个IO ...

严重同意！
最后的最后，你还会发现，，不管你怎么布局、引线，离你想象中的完美总会差那么一点点！

cbcb4cb

IO引出始终都是不完美的，不如直接搞项目当开发板。

inthsunshine

我以前也自己画过最小系统板，就玩了简单的显示键盘这类，后来再也没摸过，直接打板上程序调试

现在倒想把板上的cpu焊下来重新利用

liding

关键是性能怎样？！！！

lemontreenm

595953427@qq 发表于 2024-3-11 12:53
到后面你会发现引出的排针还是太少了，通讯出现问题的时候接了外设就没法接逻辑分析仪或示波器，所以每个IO ...

板上电源有14组足够用了。CH340不想集成，TTL接口接一下很方便，最主要是集成后影响我测低功耗电流。I2C和SPI独立引出的同时在普通GPIO那些针脚里依然有，所以是可以做到接多个外设的，大部分GPIO都有2个接口，只有极少数只引出了1个。

junyee

画板时,恨不得所有IO/外设都利用上.

我画了个 STM32F429 开发板,
光排布IO和画原理图就费了上百小时,
越到后面越觉累, 至今都未完工.

真要崩溃了啊.

lemontreenm

junyee 发表于 2024-3-12 20:03
画板时,恨不得所有IO/外设都利用上.

我画了个 STM32F429 开发板,

开发板的难度不是一般的大。
我这只能算是引出了几组常用接口的核心板，比开发板远远不如，比网上买的核心板好用很多。对我来说用的最多的就SPI、I2C、TTL、SWD这4组接口，引出相对容易

网络孤客

kerchi 发表于 2024-3-11 10:48
这种开发板并不便宜也不实用。

不贵，嘉立创嫖板，自己焊接。

lmn2005

cbcb4cb 发表于 2024-3-11 18:53
IO引出始终都是不完美的，不如直接搞项目当开发板。

是的，那板子那么大，不如再加入某些想测试的模块，如红外解码、2812等

lmn2005

嘉立创的免费打样，为我们的实验省了很多钱，提供了很大的方便。

inthsunshine

其实我一直不推荐购买开发板学习，比如什么原点正点这类，因为你用了它们，依赖性很强，甚至以后写程序都要复制它们写好的例程，看似短平快，其实是不好的学习途径，即使看懂它们的例程，也要按自己习惯重新写一遍，才能强化自己的编程水平，看懂别人的程序和自己重写是2个不同的编程层次

firseve

我都是随便一搞，然后自动布线交给 freerouting... 能用就可以了 又没有高频的玩意

lemontreenm

lmn2005 发表于 2024-3-13 09:39
是的，那板子那么大，不如再加入某些想测试的模块，如红外解码、2812等

这些有另外一块扩展板，很早以前就弄了。不过这种真的是测过一次就没用了的东西

junyee

lemontreenm 发表于 2024-3-13 06:42
开发板的难度不是一般的大。
我这只能算是引出了几组常用接口的核心板，比开发板远远不如，比网上买的核 ...

是的..
这个片子资源多.
UART/IIC/SPI/USB+OTG/SDRAM/SWD/NAND/SDIO/8080屏/RGB屏/SPI屏/IIC屏/IIS+DAC+功放/触摸IC,  全给我整上去了.

我看了下,我的429开发板工程是 2021年9月创建的,
排完IO,画好原理图已经是12月了.然后就弃了.

lemontreenm

junyee 发表于 2024-3-14 08:16
是的..
这个片子资源多.
UART/IIC/SPI/USB+OTG/SDRAM/SWD/NAND/SDIO/8080屏/RGB屏/SPI屏/IIC屏/IIS+DAC+ ...

太多了，没必要全部弄上去。除非准备拿去卖。否则自己学习、测试的话用核心板就行了。学习/测试大多数时候对某个传感器/外设都是一次性的，用过一次就很少会去用第二次。最多把一些接口按照分门别类的专门引出到一起，就像我这样。
