铸铁发热盘四线接线原理???

doverlau · 发表于 2020-12-19 22:51:07

本帖最后由 doverlau 于 2020-12-19 22:57 编辑

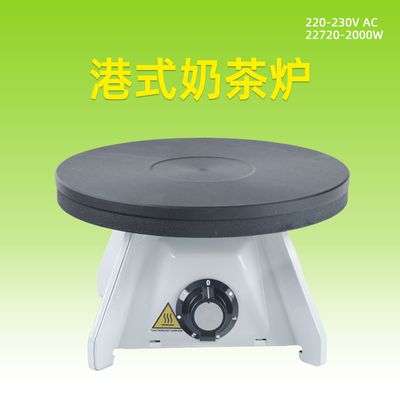

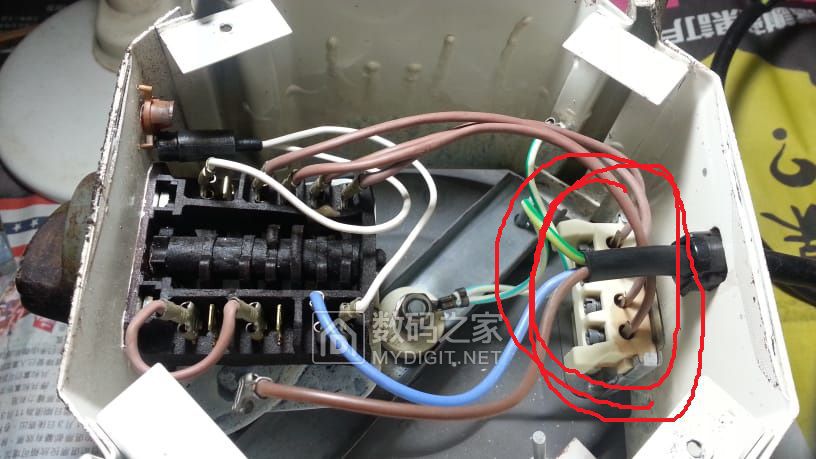

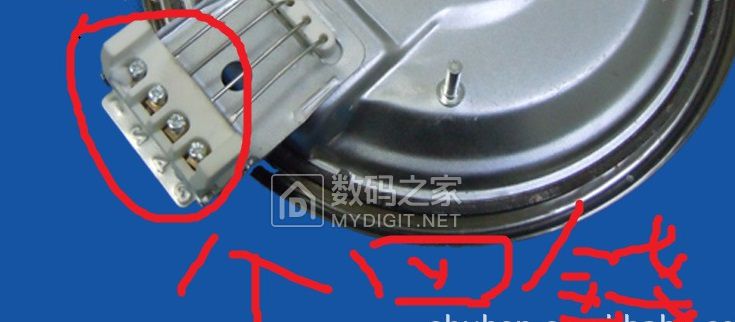

請問各位大大,有知道这种铸铁发热盘四线接线原理嗎???

yzice · 发表于 2020-12-19 23:25:44

火线零线是蓝灰，多出来那两条绿花线是接地

doverlau · 发表于 2020-12-20 00:07:06

yzice 发表于 2020-12-19 23:25
火线零线是蓝灰，多出来那两条绿花线是接地

我説这個.......

俊输 · 发表于 2020-12-20 00:13:10

应该是两圈电炉丝，可以控制串并联调解功率

grkuqq · 发表于 2020-12-20 01:41:13

测一下四个的电阻，我也觉得是大小档发热用的。

parkchangpark · 发表于 2020-12-20 06:57:53

看来楼主可以用万用表测一下1234之间的电阻，然后报给大家，大家就知道结果了。
例如：12之间100欧34之间100欧，那么就是两组电炉丝，并在一起可以有两档。串在一起也可以有两档，总之串并方式三种，看你面板上的设计吧，也就是200欧或者50欧，100欧这三种。

whr273666 · 发表于 2020-12-20 08:39:22

6楼正解，瞎猜是会出问题滴

scxj · 发表于 2020-12-20 12:59:50

doverlau 发表于 2020-12-20 00:07
我説这個.......

这4条线头就是2根炉丝的端头，而2根炉丝应该是并行盘绕，那个变功率开关就是把2根炉丝并接到电源时最大功率；单接一根炉丝～中等功率；2根炉丝串联接电源时最小功率，如此而已。
用表测一下，跑出接线图就一目了然了。

doverlau · 发表于 2020-12-21 20:43:11

scxj 发表于 2020-12-20 12:59
这4条线头就是2根炉丝的端头，而2根炉丝应该是并行盘绕，那个变功率开关就是把2根炉丝并接到电源时最大功 ...

明白............謝謝!:handshake:

doverlau · 发表于 2020-12-21 20:44:28

parkchangpark 发表于 2020-12-20 06:57
看来楼主可以用万用表测一下1234之间的电阻，然后报给大家，大家就知道结果了。
例如：12之间100欧34之间10 ...

明白............謝謝!:handshake:
