烯王充电宝套装中的充电宝拆解及电路分析（G-KING BST-0168D）

拿糖糖换媳妇 · 发表于 2021-2-23 10:51:51

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

数码交易区买的，卖了好多天了，现在已经结束了，卖家说后期还有货，前期是福利价为了征求折腾的玩法，征求结果暂不是很理想，而且除去库存损耗还赔了点，后期会涨价。
这里只管拆，暂时也不更新如何改装（锂电池危险，大电流充放电对电池要求很高，改装需谨慎，就算出了改成3.7v电池的方法，手里没有内阻、容量一致的半动力或准动力电池的请勿尝试！！！）。其余的一概不管。帖子内的附件为系统强制收取的下载费，我无法设置也到不了我这里，请理解，有需要的可直接搜索芯片型号，即可找到相关资料。

先看下商家的介绍【配套的PD60W充电头不是这个帖子的主角，因此不会出现在这个帖子中。充电头有坛友拆解后我会以连接的形式转到此贴中。然后这是2019款的第三代，比第二代多了20v电压档以及c口输出】

图片上都有说明和参数，我就不多介绍了

micro安卓口支持18w快充输入；usb a口支持18w快充输出，qc2.0协议，具体支持情况如图：

usb a口支持的协议

c口仅支持pd2.0协议

开始拆解：

拆解方式：把两头的标签撕掉会看到螺丝，银色壳子拽下来，然后就是卡扣了，拆的话卡扣无法避免的基本全坏！！！外壳和充电头都是喷涂的橡胶漆，就是类肤手感，容易划伤，久了会老化粘手。

一览图，液晶屏显示（不是网上找到的宣传中的oled屏，卖家也没说是什么屏幕）。
4串3.2V 磷酸铁锂电池，单节1250mah，换算下来是5000mah无误，没有虚标。
磷酸铁锂电池的特点：支持大电流充放电，循环寿命1000+次，安全性高，不易起火和爆炸。但能量密度低，18650规格的磷酸铁锂做到单节1600mah基本就是极限了。（官方宣传是石墨烯基技术，各位心里明白就行，我也不能多说）

主板图片：电池保护板与主板分离，改装难度低了不少

从上往下介绍：▲固态电容上方：
STP4925，台湾微碧30V7.2A 双P沟道 SOP-8封装 MOS管大功率场效应管，应该是负责c口的充放电切换的；
▲固态电容左侧：
pd协议芯片为css34p16，支持pd协议输入输出，qc协议输入输出，详细资料见文件：

CSS34P16用户手册V1.2.pdf (670.98 KB, 下载次数: 48)
▲固态电容右侧：
威兆PMOS管VS3508AE -30V -47A增强型低电阻P沟道场效应管，详细资料见文件：

C428258_VS3508AE_2019-09-12.PDF (1.01 MB, 下载次数: 25)
▲中间左侧：
无字单片机，负责电量、电流、照明灯、软件保护功能，大概率为定制单片机，一次性编程的，改装难点在这里，就担心有软件保护，不好改。

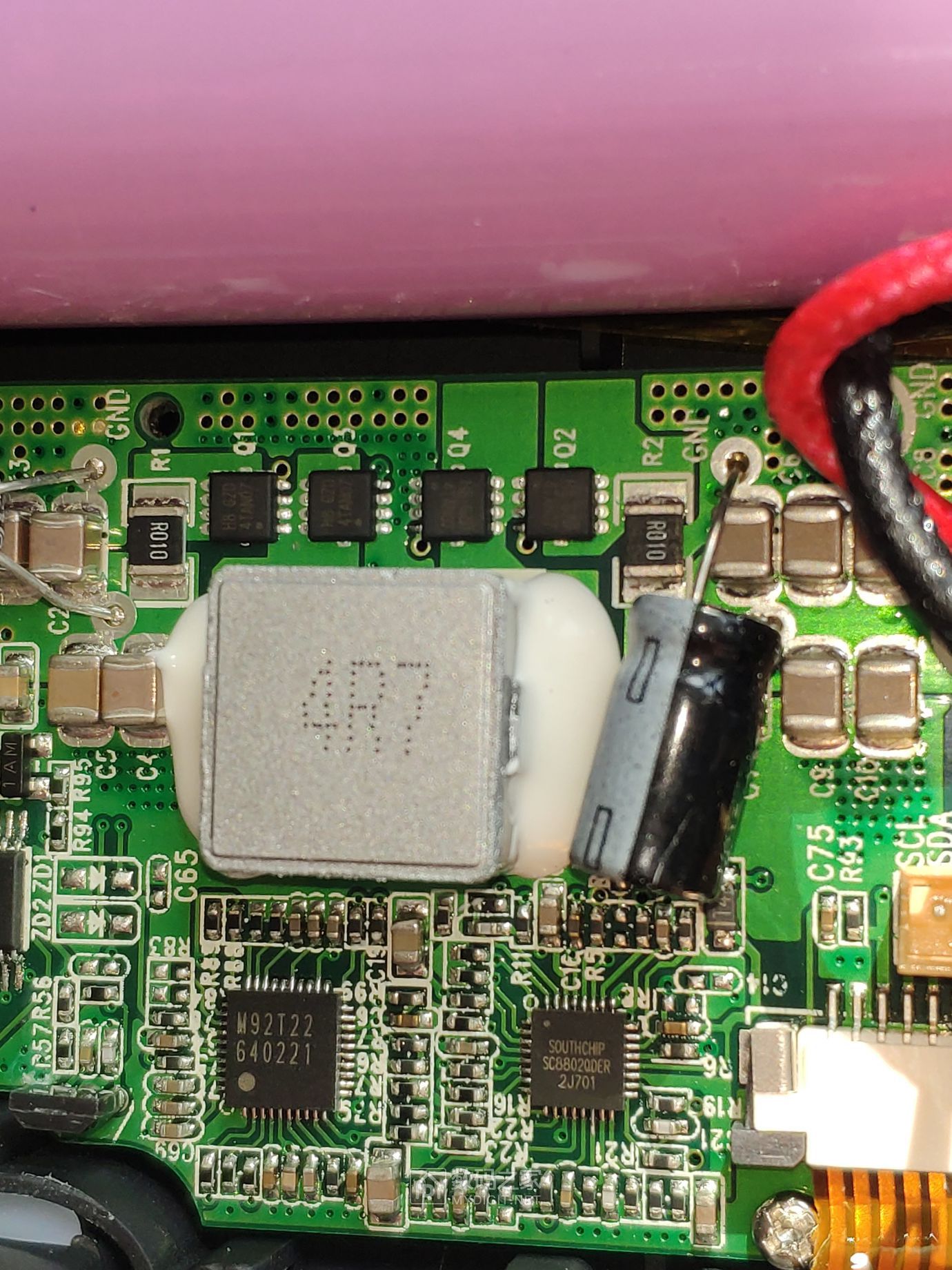

▲大电感周围的4个：H桥式的Boost-Buck变换器
TDM3452 /30V 80A /DFN5x6 场效应管MOS管，详细资料见文件：

C380223_TDM3452_2019-03-11.PDF (330.86 KB, 下载次数: 24)
▲左下方：
SC8802 高效率,同步,4管双向升降压充放电控制器。

详细资料见文件：

C252406_SC8802QDER_2018-07-30.PDF (1.41 MB, 下载次数: 164)

主板背面：没啥东西。看电路走线，应该是4层版。大面积覆铜，又是四层板，散热快，折腾这个板子首先要有一个大功率回温快的烙铁

led灯部分貌似为电池直供电，通断由单片机控制8205mos管来控制。4个灯串联铝基板散热，还可以提升下亮度，把铝基板上的101贴片电阻换成100贴片电阻即可，亮度和温度都很完美。不建议直接短接电阻，

电池为独立保护板，带温度检测电阻，防止温度过高。连接最远的电池用的是加宽加厚的铜带。做工中规中矩。

电池保护板详细图

四串3.2v的铁锂电池保护板，不能用于3.6/3.7v的电芯。
左侧为电池均衡电路，可提高电池组的循环寿命。当其中一节电池先充满后会对其进行能量消耗，直到其他电池均充满为止。但这里的效果有限，因为这个充电宝没有涓流充电，因此可进行均衡的时间很短。
当前这个电芯存在不均衡的问题，造成满电电压达不到14.4v（目前满电13.9v），放电时保护板先于软件保护动作导致没电时彻底不显示。均衡下就好了（建议充满后放电到98%，然后用5v1a的充电器充电，来让电池在均衡范围内而又不会触发过充保护，因软件保护算法的原因，需重复几次才有效果。均衡后电池实际损耗很小的）

保护板的相关参数，还有对应文档资料，改装4串3.7v的电芯保护板应该换下芯片就行，但不排除芯片还需要进行程序配置。

C160912_SH367005X/020XY-AAD00_2017-12-30.PDF (1.02 MB, 下载次数: 116)

next
