换个芯片的事！昂达H61主板板载百兆网卡改为千兆网卡

deep丨blue · 发表于 2021-5-7 23:23:02

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

内网有nas :lol:，但是板载百兆拷文件速度只有11.1MB/S 过于捉急，PCI-E扩展槽插满，H61没有原生USB3.0，插USB3.0转千兆网卡跑不了满速..... 固然磨刀霍霍向板载网卡。

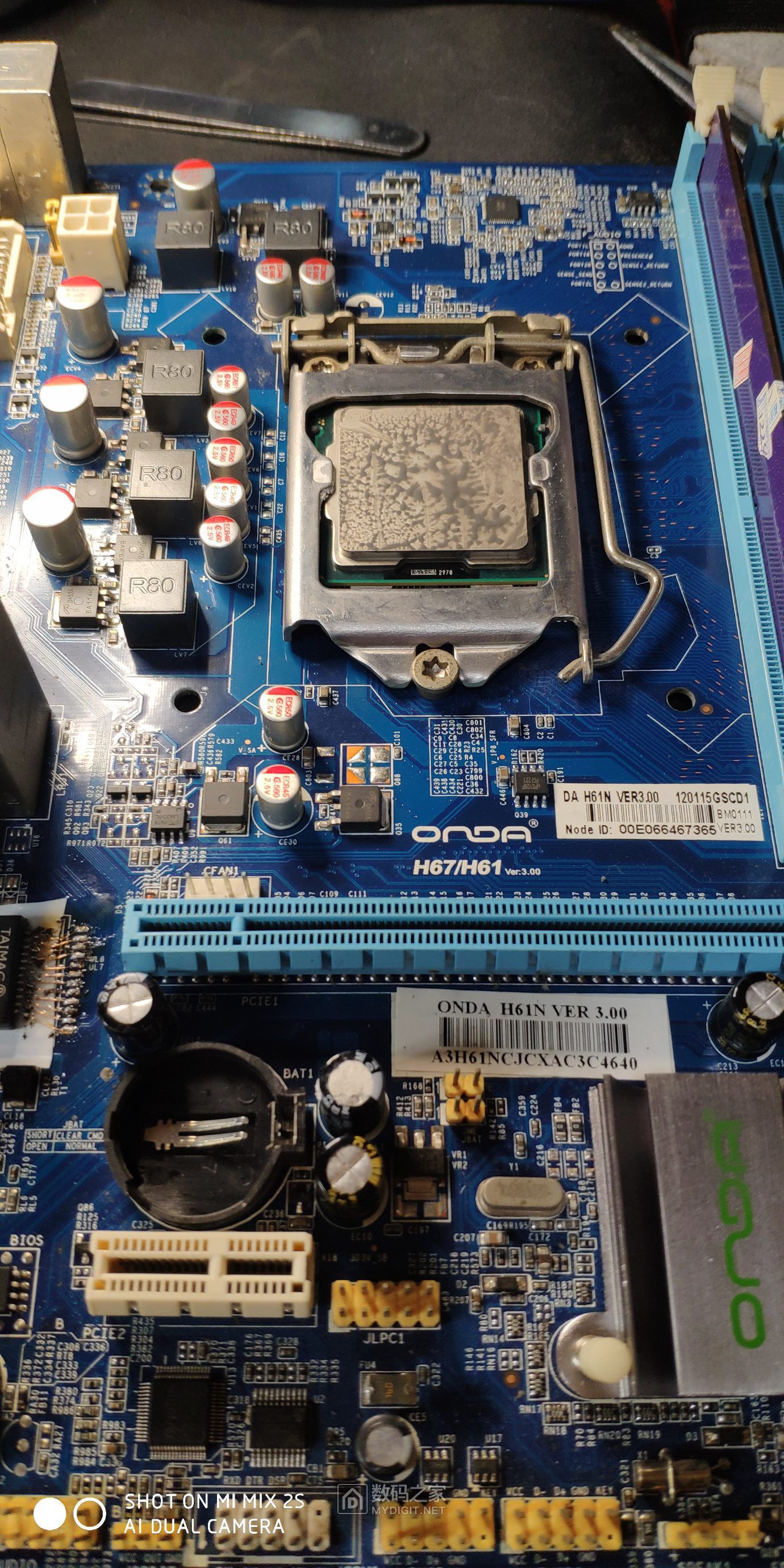

通过观察主板翻找网卡芯片手册，主板引出了千兆网卡所需的外围电路只少了TVS（麻，无视他，静电打坏网卡几率不大）查RTL8105E的PDF，emmm 瑞昱官网给的PDF怎么肥事？ RTL8105E/8111E 我缓缓打出个 ¿ RTL8111E不是千兆的吗？外围电路一样哎，继续看了8111系列的PDF emmm等等 RTL8111F/8111G外围电路跟RTL8111E/8105E一毛一样:titter: 话不多说开淦~！

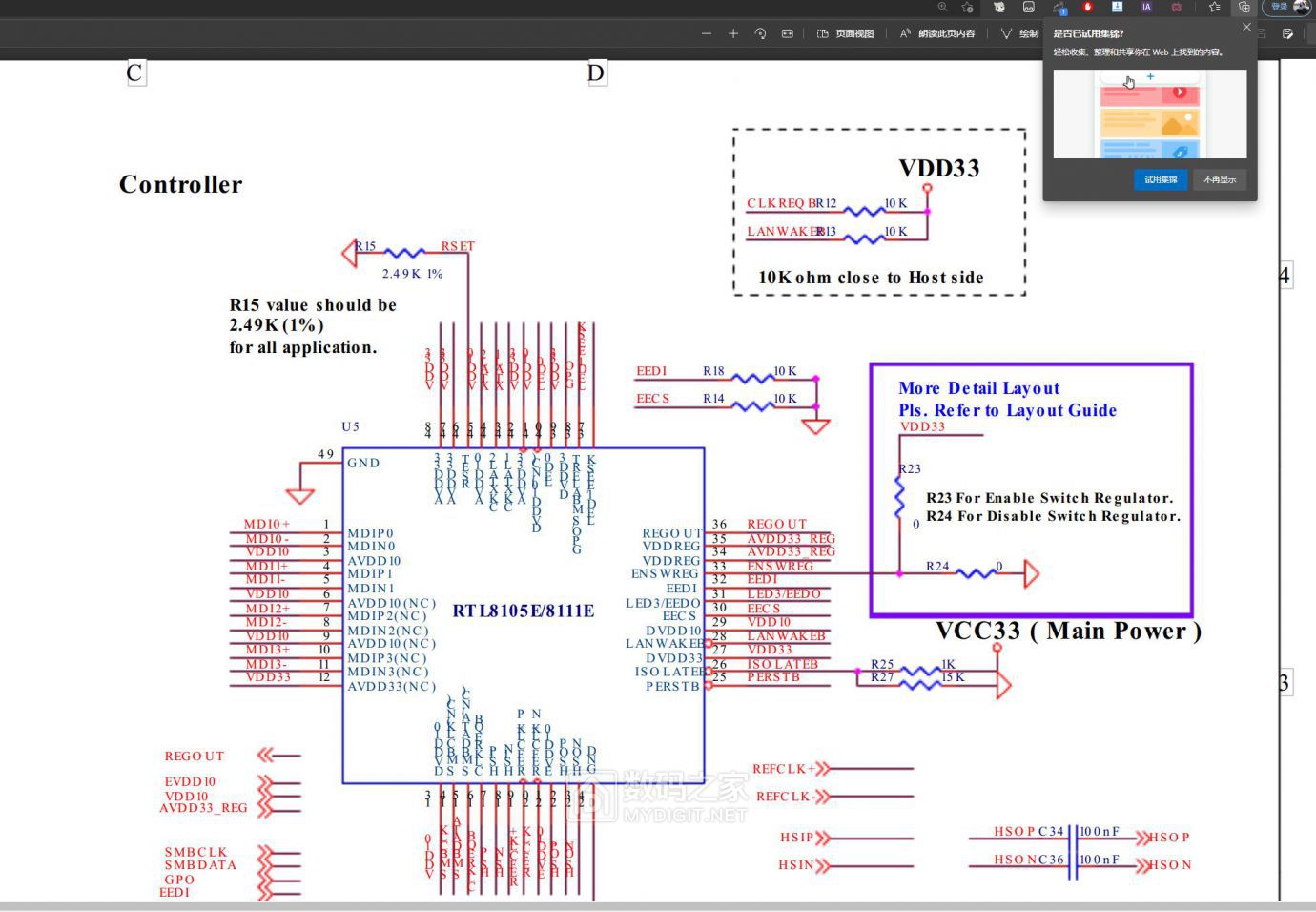

先上一张PDF截图.

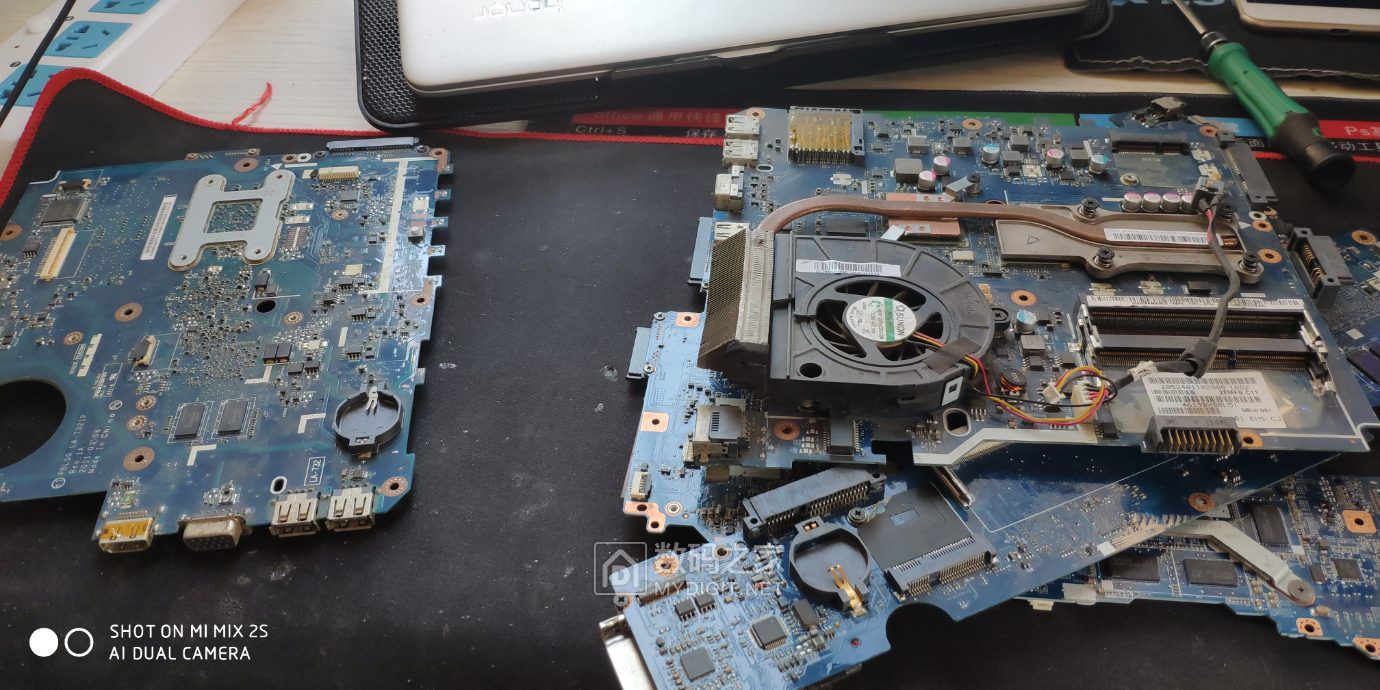

翻找料板

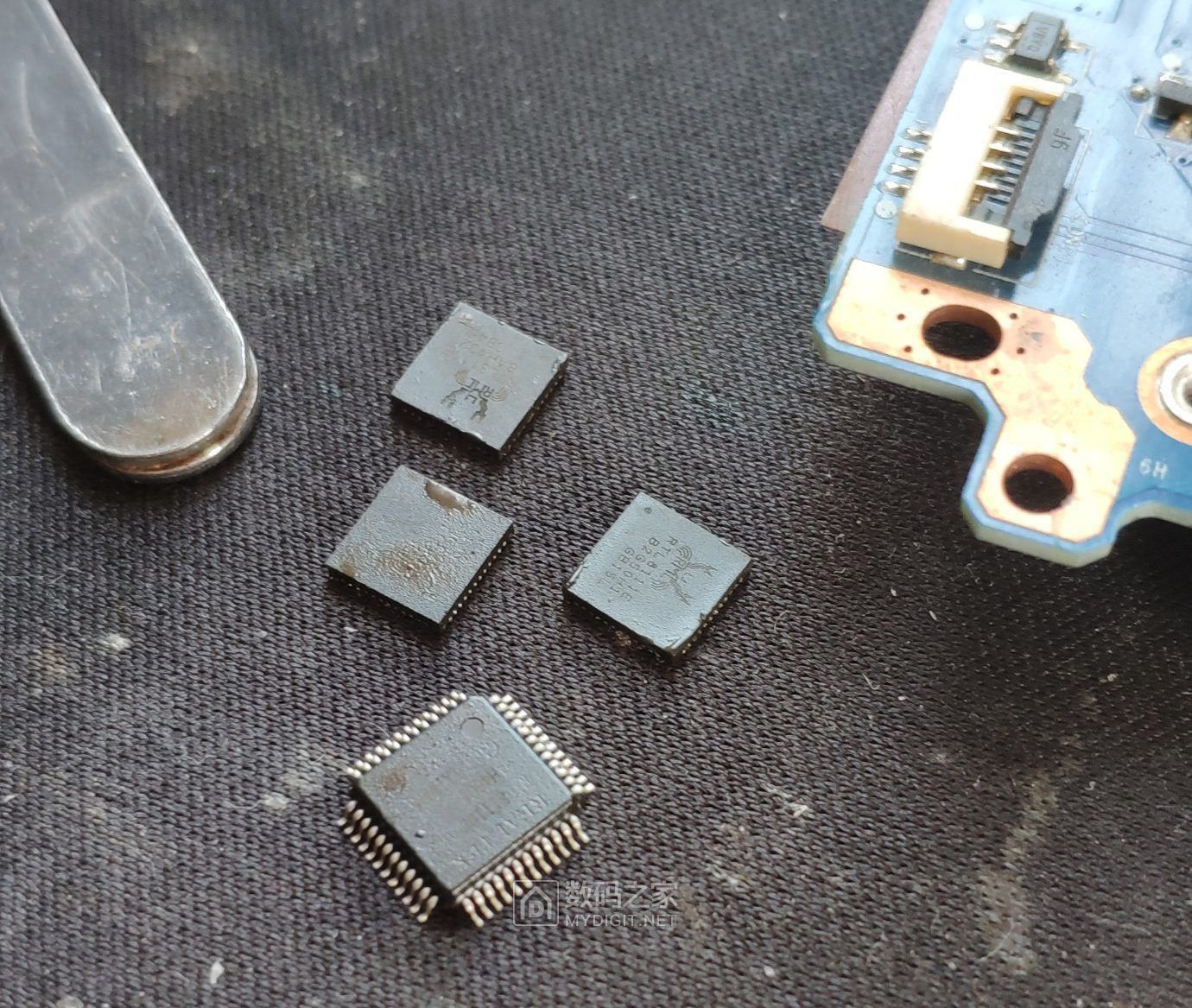

淦板载的RTL8105E百兆网卡芯片

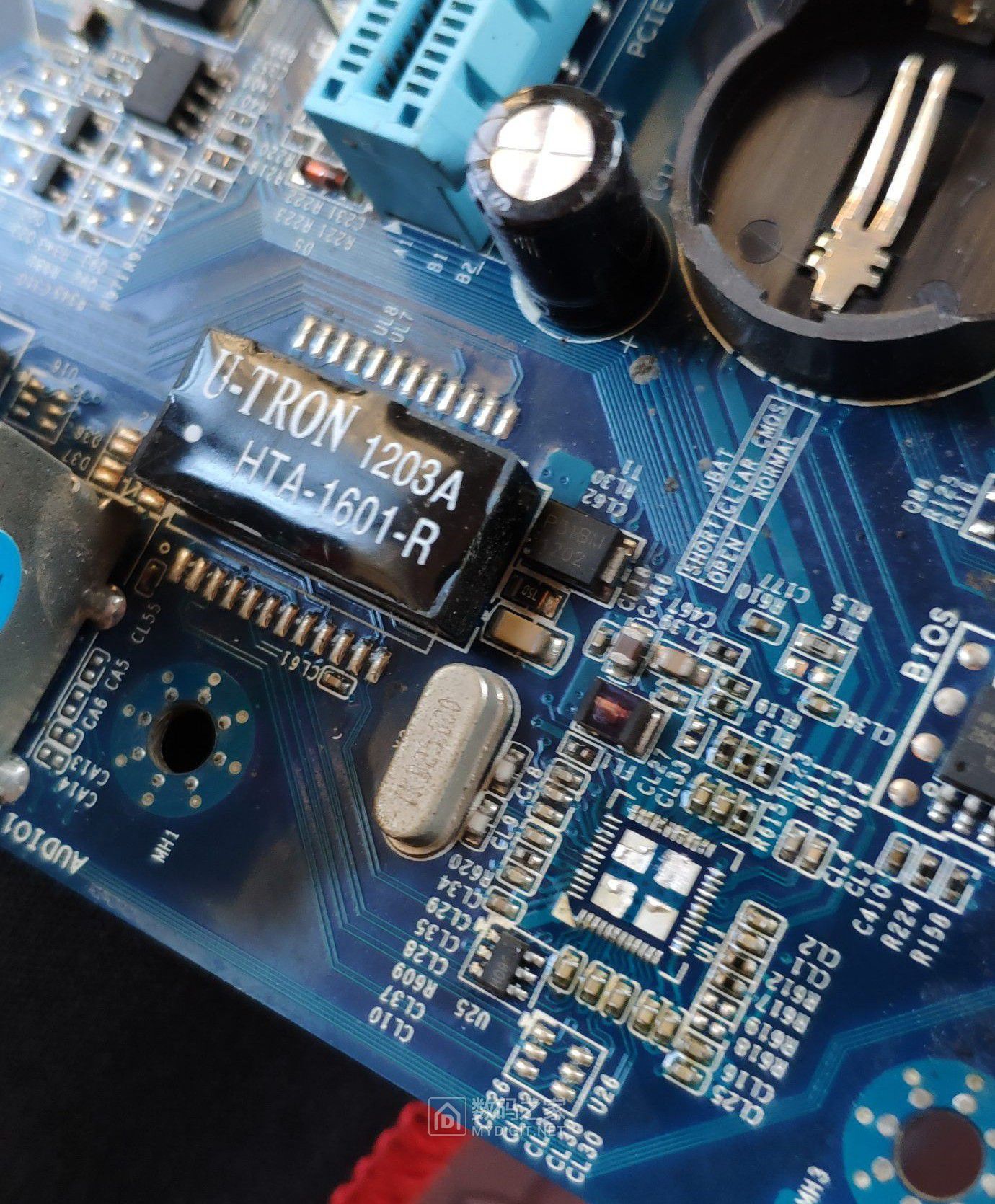

热风枪吹下来

涂上助焊膏亿点点锡浆，放上RTL8111F（前面说过 8111E/8111G/8111F通用）热风枪420° 3档风慢慢加热，冷却完溢出来的锡用刀头电烙铁拖掉

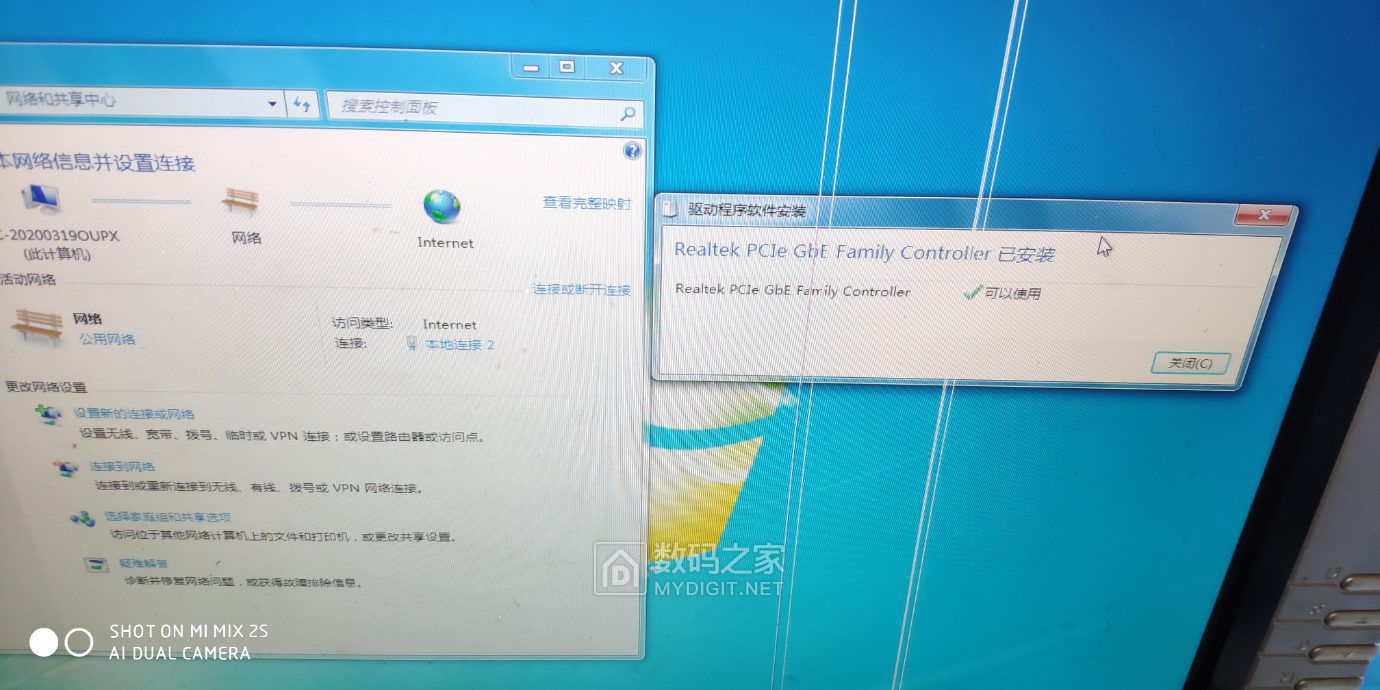

:lol:嗯有了 PCI-E GBE，别急~网变网络变压器还是百兆的，要改网变。

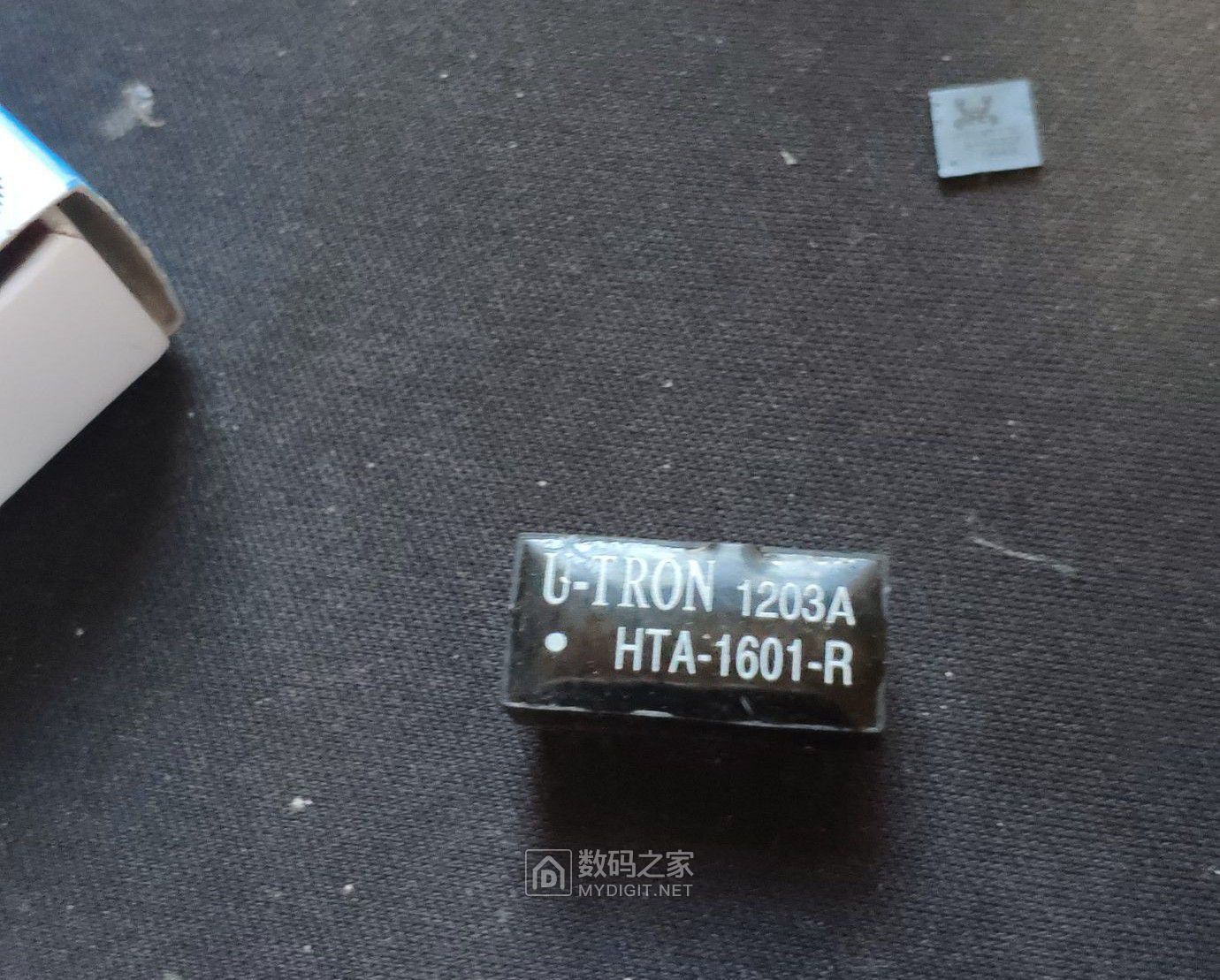

拆掉的百兆网变

没有合适的千兆网变只能用漆包线飞线咯

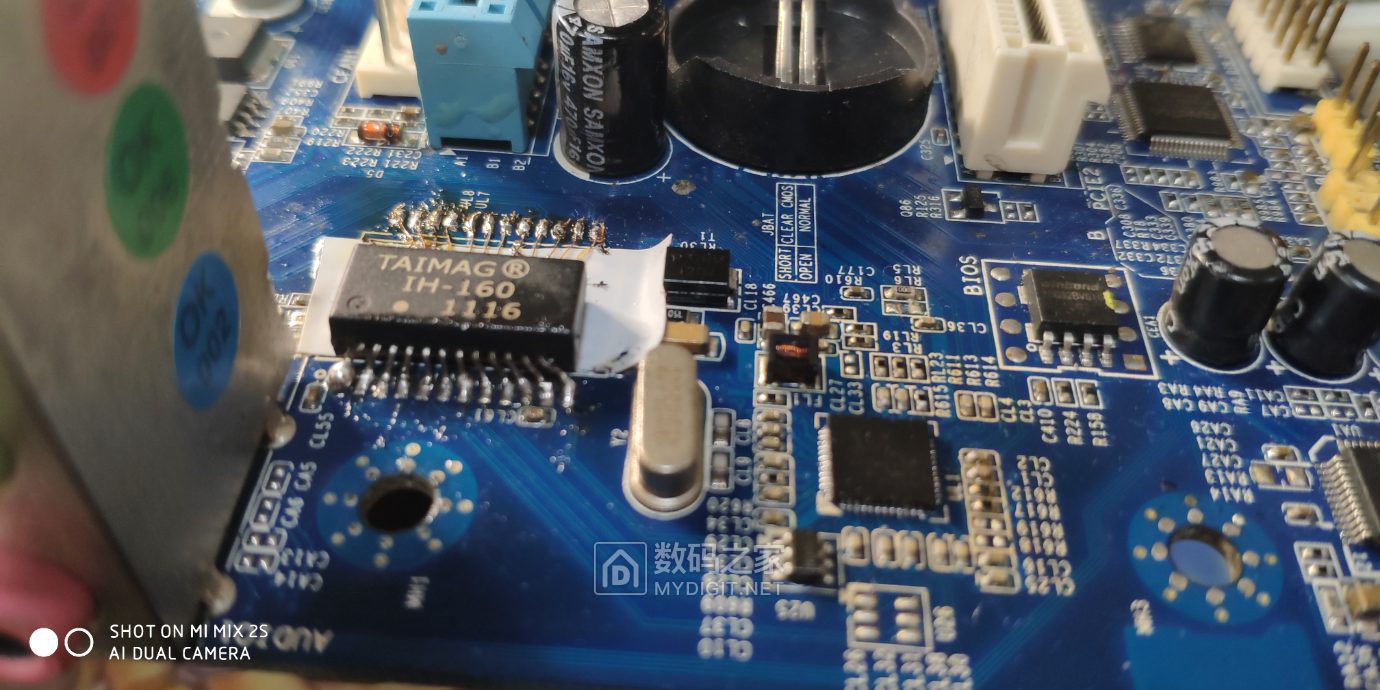

飞线完成

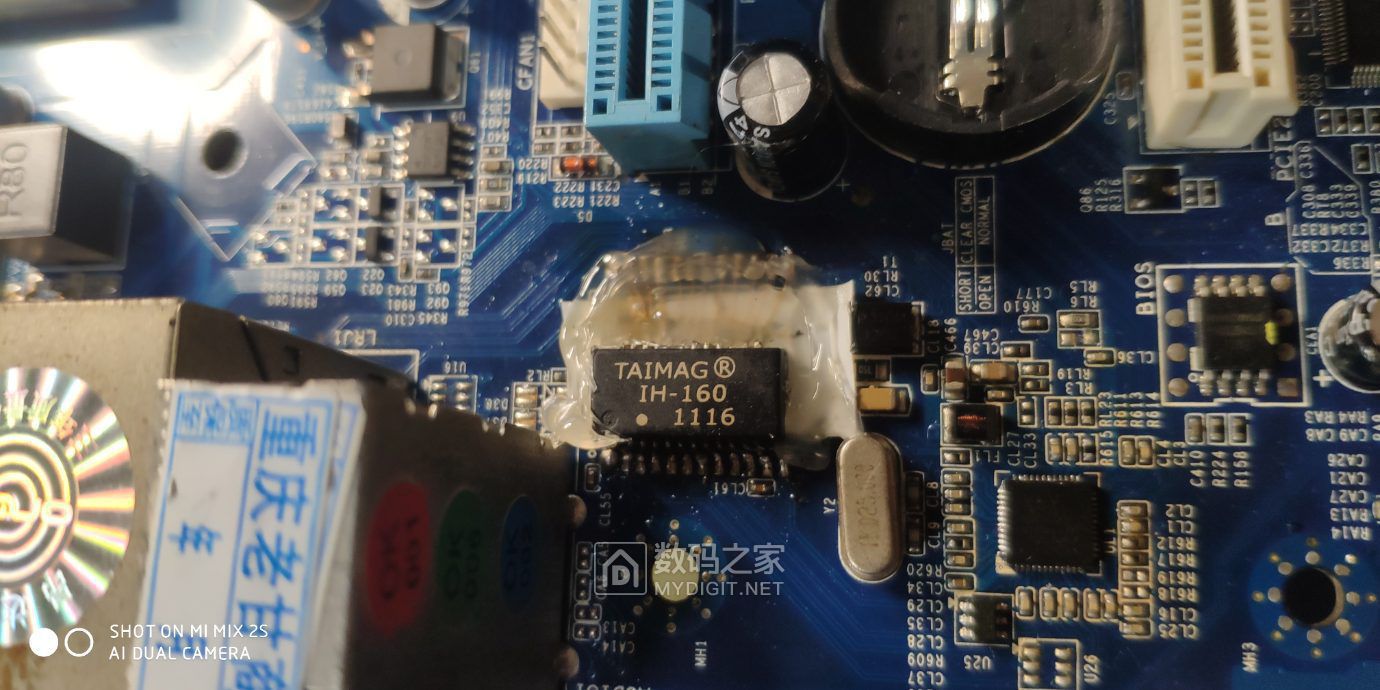

:titter:没有绿油、没有704，万能的热熔胶糊上

速度已经变成1Gbps

欧了，本次改造比较顺利...主板也没啥问题，顶多PXE不能用（家用用不到PXE）

这次改造只更换网卡芯片和网变，外围电路电阻电容 TVS管并未动过~上图中的U26就是未补的TVS管，U25是原先百兆TVS管。

谢谢你的观看~

wfzdm · 发表于 2021-5-7 23:27:10

厉害了，这种操作是第一回见。
话说百兆和千兆的网线接口是一样的的吗

邪恶海盗 · 发表于 2021-5-7 23:32:16

那个网变焊得有点丑,应该先用稍粗点的铜丝把引脚加长,然后再一个个对上焊盘焊的

话说为啥PXE用不了,BIOS没数据???

deep丨blue · 发表于 2021-5-7 23:34:31

邪恶海盗发表于 2021-5-7 23:32
那个网变焊得有点丑,应该先用稍粗点的铜丝把引脚加长,然后再一个个对上焊盘焊的

话说为啥PXE用不了,BIOS没 ...

:lol: 怎么方便怎么来嘛；应该是bios没数据 PEX引导会报错

liumiao73 · 发表于 2021-5-7 23:56:17

卖不掉了……

huang4628 · 发表于 2021-5-8 00:06:30

好多料板眼馋了
不太喜欢这种三线主板 S5电源模式、网络唤醒这些功能不是没有就是有问题
不知道有没有办法解决

tmdc111 · 发表于 2021-5-8 00:38:26

真是骚操作。你家人知道你这么能干吗？

adminismk · 发表于 2021-5-8 00:46:45

神操作啊，，，，，，，，这线飞的。。。。。。。。

曾经- · 发表于 2021-5-8 01:26:33

继续啊搞定它好像那种PCI-E 1X的千兆卡的网变适合这样的焊盘:titter:

heart1314 · 发表于 2021-5-8 05:03:17

手动改造，虽然不好看，但是实用啊，妙啊妙

卟一样 · 发表于 2021-5-8 07:58:22

wfzdm 发表于 2021-5-7 23:27
厉害了，这种操作是第一回见。
话说百兆和千兆的网线接口是一样的的吗

看本文，这块主板只是芯片和网变有区别，差一个保险，其它都一样

luoquan573 · 发表于 2021-5-8 07:59:09

厉害了，厉害了。这技术羡慕中，我风枪买回来几年了，一直不太会用，每次用，总把旁边的电阻电容吹掉，谁教教我

wgm468 · 发表于 2021-5-8 08:12:31

看似简单，操作还是有点难度的

mengfc · 发表于 2021-5-8 08:13:48

佩服你们这些高手！

zzy_85569381 · 发表于 2021-5-8 08:16:49

厉害了，楼主料板真多

sqg333 · 发表于 2021-5-8 08:20:54

真正操作起来也是不容易的。

dulme · 发表于 2021-5-8 08:23:02

最难的是那插脚的网变不好拆！

乱世小蝴蝶 · 发表于 2021-5-8 08:34:10

h61做nas 功耗是不是大了点？

hijk1 · 发表于 2021-5-8 08:34:53

过几天也下手试试

wzhy154957 · 发表于 2021-5-8 08:40:04

有的热熔胶时间长了会收缩
