广播摄像机的好伙伴~Sony索尼摄像机控制器CCU-300拆解

微笑的先生

今天我们开门见山，不整太多有的没的，我知道你们就喜欢看图，往下拉拉就有了~
目录：
1、背景介绍
2、外观展示
3、拆解展示
4、彩蛋部分

================
1、背景介绍
================

EFP、ESP

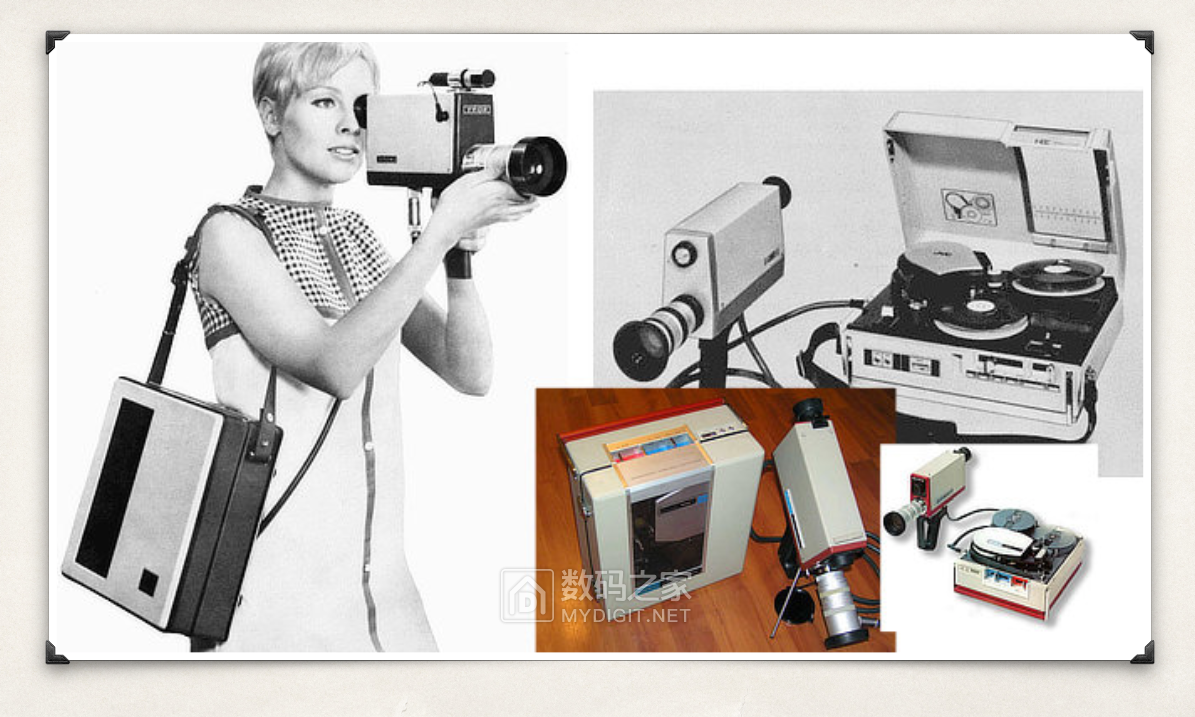

最早的时候，摄像机作为摄制器材，不能单独工作，必须要有配套的录像设备，比如背包录像机，这样一个人又要负责拍摄还需要录制，真是辛苦活。


登录/注册后可看大图

早期录像场景

后期随着技术的发展，摄录一体机也被发明出来，仍然是一个人大战八方。这种类型对于ENG（电子新闻采集，即户外采访类型的录制场景）还勉强可用，但是，如果是录制一个巨大的场景或活动，一个人忙不过来怎么办？肯定需要一群人扛着机器跑来跑去，但最后录制的录像带可能就是天文数字，怎么总结和整理素材，又成了问题，并且单兵作战难免手忙脚乱，这又该怎么办呢？
聪明的工程师想到了，摄录分离——把机器拆分出来成前后端，中间用线缆连接。前端摄像师只负责操作摄像机摄像，把录像交给后方，后台只负责整理素材和导播切换，这样摄录分离就达到了节省人力资源的成本，因为不需要培养素质高超的单兵，只需要培养专长技能的群体即可。这就是现代EFP（电子现场录制，即在新闻或访谈现场搭建拍摄环境来进行有设计的录制场景）与ESP（电子影棚录制，即专业电视台摄制组影棚里面的录制场景）
更多详细了解ESP和EFP的信息，可以关注下这个回答：点我传送「电视台用的摄像机和普通的有什么区别？」

CCU
CCU全称是Camera Control Unit，中文意思是摄像机控制单元，它在整个广播系统中，是配合摄像机最紧密的设备之一。作为专业设备，CCU存在感比较弱，因为它一直在幕后默默工作，不像监视器能显示出亮丽的画面，也不像台前摄像机占据着C位，但是它确是重要的一环。随着科技和行业细分的发展，一台现代化的摄像机需要调节许多参数，CCU可以通过与摄像机连接，来远程操作其中的部分功能，比如：

• 控制光圈、快门速度、黑电平、增益；
• 调整色彩平衡；
• 监控和调整范围广泛的技术参数；
• 向摄影机操作员发送信号或语音沟通；



负责操作CCU的专门技术人员统一负责所有摄像机的CCU控制，可以保证画面的质量和统一性，摄影师可以专注于取景和构图，而不会因技术问题而分心。

在多摄像机制作中，CCU 操作员通常会负责多台摄像机（2-3 台摄像机很常见，但最多可能有 10 台）。显然，大型生产可能需要许多 CCU 操作员。例如，一个 20 摄像机的广播可能有 5 个 CCU 操作员，每个操作员控制 4 个摄像机。

CCU的宣传小册子

CCU与摄像机
摄像机单独或通过转换器Adaptor（CA）连接CCU，使用的线缆在最早的时候最多有41芯的，特别粗壮，发展到后期，一根三同轴线缆，就什么都能传输了（包括供电）；还有光纤线缆，传输距离最长可以达到20KM，非常厉害。同时CCU也可以外接各种监视器、波形显示器、局域网设备、字幕控制器等等设备


CCU连接图示

================
2、外观展示
================


前一段时间收了一台Sony的CCU-300，这台机器是搭配BVP-300使用的，当然国内BVP300机器已经几乎绝迹，收破烂的地方都少见了，今后有机会收来给大家展示下~



这台香槟金色前面板的CCU型号为300，属于广播级器材，控制BVP-300三管式广播摄像机，


生产日期在198X年，那个时代索尼使用类似梯形的电源开关


前面板主要控制区域凹陷进去，左侧部分从下至上为开关、电源指示灯，对讲机call按钮和编号指示灯


右侧部分从下至上为：
总黑台阶电平（Master Pedestal）调整

部分摄像机的总黑台阶电平的调整是靠旋转电位器的旋钮的，而带有字符发生器的摄像机一般是利用产生字符的按钮来进行。摄像机控制器上一般都设置总黑电平的旋钮，调整时也应边看波形监视器边调整。总黑电平调好后保持不动，不必每次拍摄都调整。

电缆补偿( Cable Compensation ) 调整

利用有高频提升特性的放大器使信号恢复原样。因为信号在长距离传输时，电缆中的分布电容和分布电感对信号具有高频衰减的特性，若不作补偿，则高频信号损失。

光圈（Iris）


中间部分
下面为：对讲机广播调节、测试/摄像/彩条切换、增益切换、自动白/黑平衡、自动光圈
中间为：音量调节，红色蓝色的汇聚调整、红色蓝色的黑位与增益调整
上面为：监视器输出色彩控制、细节增强开关


整体来看就是一个小箱子




侧面与底面皆有橡胶底座，便于运输和现场放置使用



侧面有一个运输提手，非常方便


背面连接各种设备的接口


41pin多芯电缆，直接连接摄像机或摄像机适配器


这张图可以看到最右侧有该型号出场


这台机器是Sony DXC3000，后侧有连接CCU/VTR的接口


多芯接口输出


左边是遥控面板的扫把头接口，右侧是波形显示器的扫把头接口


信号输入输出的主要接口，返送接口，RGB分量输出，复合信号接口


这部分主要是音频输入输出接口，下面有12V直流输入接口


切换AC、DC输入接口，以及监视器输出接口（复合信号）


AC220V输入接口



这里有一个电压选择器，通过旋转插件来选择适合的输入电压

================
3、拆解展示
================


机器被设计成易拆，上下一捏就能打开前面板



打开以后，一股1980年代的气息扑面而来，没有FFC、FPC，都是单独的线缆，这个真的是我的菜啊，我就喜欢古老色彩丰富的线缆哈哈


电位器+开关+墨绿色的电路



COPAL生产的10KΩ电位器




部分细节图片




板子的拆解，排线座有防呆设计，并且插座数不同，安装的时候不必担心搞混



剩下的都是线缆排线


打开盖子之后，里面有五块分离的电路板，左侧有保险丝



开始拆解外壳！


箱子外壳拆开之后，骨骼为制的框架


内外都喷了漆



还是很精致的一只小箱子，重量为6.7KG


五条滑轨固定五块电路板


背后接口部分


底面的视角


41pins的接口，里面有很多屏蔽线，未来缺线用了，就杀了这只机


侧面电源和框架之间还有很多线

固定板子的护栏，由两颗螺丝固定


拆解后可以取出板子


把板子都抽出来之后，可以看到下面的贴纸，左侧到右侧为：电源板、信号处理、视频分析1、2（猜测）、音频处理





电源板，因为CCU也肩负给摄像机供电的职能，所以电源板也不能少




几个你吃糠的轴向电容和糖豆（钽电容）



背面



2号板，信号处理，上面有晶振


RCA永远的神啊



几个精密电位器


kss晶振


三路信号处理设计，针对RGB三支摄像管


背面




3-视频处理，更明显的三路信号




4块电路，更多的屏蔽线原件


晶振与Sony自产的集成块（橙色）


原来彩色的电路元件看着真是赏心悦目


背面



5块音频板


一个小的蜂鸣器，按Call按键的时候，会响


背面


不知道是什么基材的电路板，透光性比较好，与上次拆的BVP1类似



全部清空


框架上的电感拆下来看看



电源接插小板


卡农接口的线缆，看着真不错


拆掉固定电源的四个螺丝


想要拆掉电源组件，只能把框架拆开了


想方设法拆出来电源


电源标记，220-12V


保险管



保险管电路板


拆下电源屏蔽外壳



冷焊的挡片？



一大块痰？？？固化胶水



外壳去掉的电源，应该是线性的吧（猜测欢迎专业人士改正）



你吃糠的电容




涂胶的电容




大家看看做工吧


整体很轻



封闭变压器与旁边的线缆


拆机搞出来三处伤口

================
4、彩蛋部分
================


我又整了一个，这次是CCU-550，对应的应该是BVP-550


里面仍然有不少的肉，最上面还有一个SDI的信号板


对比一下，下拆它哈哈哈~

END
