[影像] 一款瑞芯微RK3128方案的智能DLP技术投影机拆解,安卓7.1.1系统

[复制链接]
发表于 2022-6-10 22:01:07 | 显示全部楼层 |阅读模式
另一款同外观不同硬件配置(晨星MSD 6A648)投影仪拆机:https://www.mydigit.cn/thread-318002-1-1.html

往期其他投影拆机汇总:
详拆海尔小帅系列型投影仪(球形的微型投影仪BP0101S):https://www.mydigit.cn/thread-170-1-1.html
山水X5豪华蓝牙LED小型投影机DLP投影仪拆解及资料分享:https://www.mydigit.cn/thread-129630-1-1.html
拆乐小宝儿童投影故事机:https://www.mydigit.cn/thread-236834-1-1.html
拆解DLP微投影:Brookstone Pro:https://www.mydigit.cn/thread-236837-1-1.html
瑞格尔RD-602智能DLP投影机拆解,常见的公模投影仪电路资料:https://www.mydigit.cn/thread-296944-1-1.html




●效果及系统界面:


登录/注册后可看大图

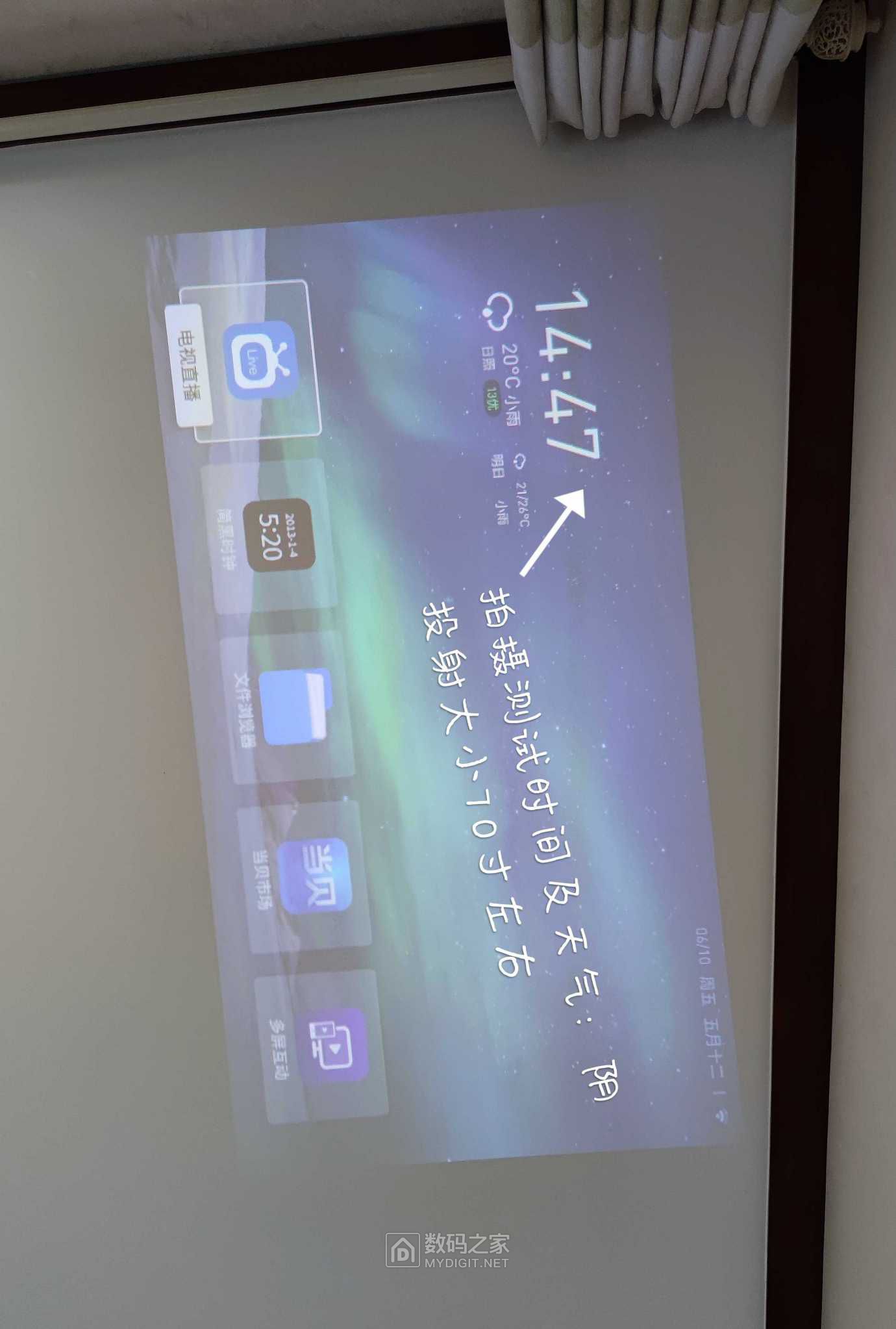

实拍效果图1:白天的实拍效果图。

实拍效果图2:晚上开灯24w投约85寸下的效果(手机拍照略差,实际是很清晰的)

实拍效果图3:晚上关灯投约85寸下的效果(手机拍照略差,实际是很清晰的)
系统界面:利用截屏功能获取的


●机器外观:


登录/注册后可看大图

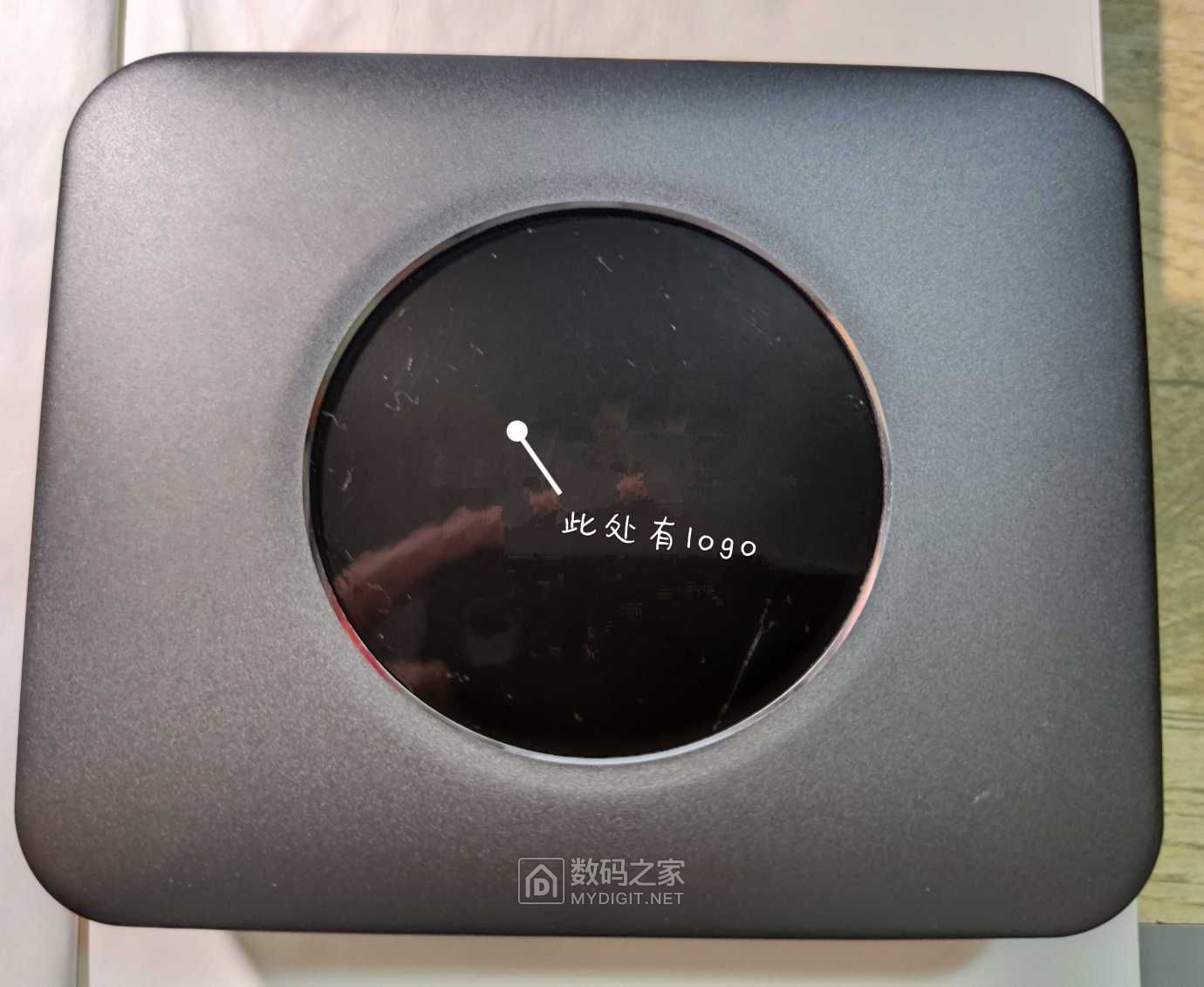

机器俯视图:
品牌不便展示,图片处理了下,此款是塑料上盖,塑料机身



登录/注册后可看大图

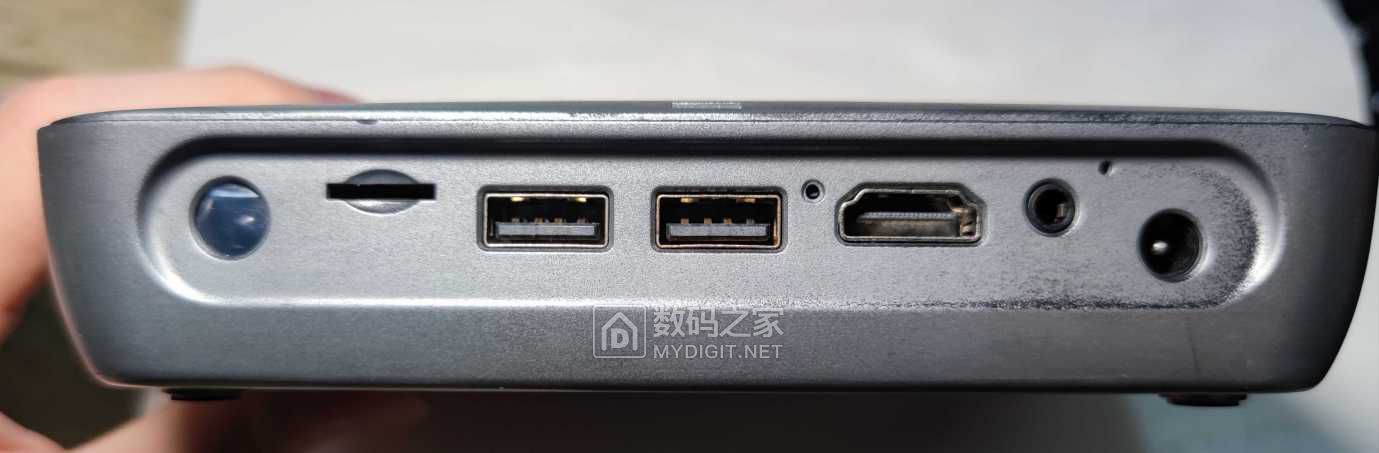

接口侧:
这是瑞芯微(P9)方案的投影,不带开关机建,插电自动开机,拔电关机,HDMI为输出功能



登录/注册后可看大图


镜头:
树脂镜头,小型投影几乎见不到玻璃镜头。
对比玻璃镜头的缺点是开机机器发热后要二次对焦,也就是所谓的发热后会虚焦,并不是大问题,只是略有不便,不过也就调节一次即可。
至于耐磨,不论是玻璃还是树脂镜头,上面的镀膜均不耐磨,手上有油脂不要用手去碰镜头,擦拭也只能用干净的擦镜布,不能用酒精等擦拭镜头,正常情况下镜头是无需清洁的。内凹的设计形式,避免了不小心触碰到镜头造成的损伤。



登录/注册后可看大图

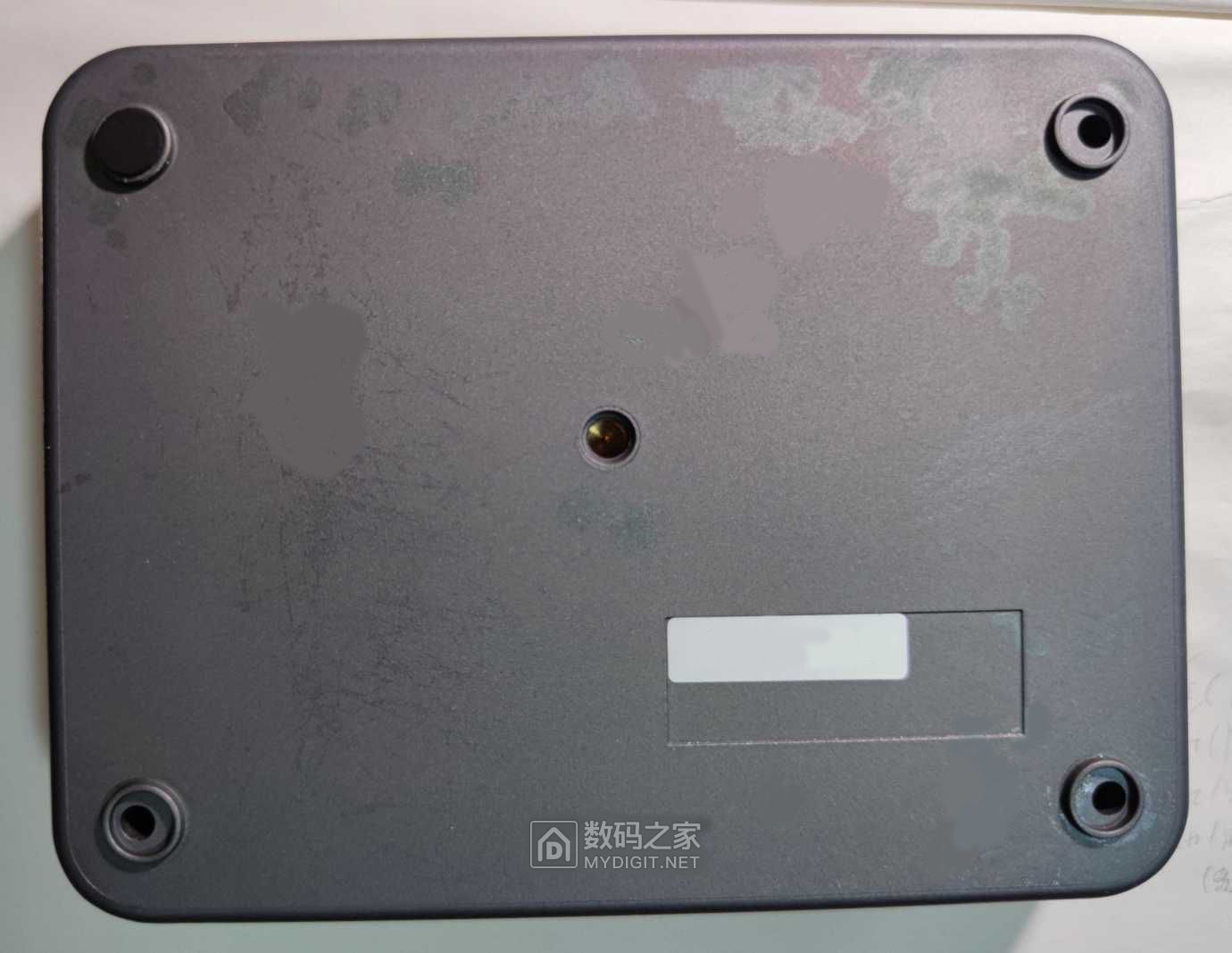

背面:
这机器的亲肤涂层老化,有些脱落和粘手。
用酒精清洁一下即可,不属于那种难清理的,大概5张左右的酒精湿巾就够了


●机器内部电路及简单分析

主板概览1:
拆开后的主板背面,大大小小的元件比较多,有几个小芯片,大芯片在另一面

接口定义:
①:散热风扇接口
②:DMD显示芯片接口
③:对焦电机接口
④:led光源接口
⑤:喇叭-左声道
⑥:喇叭-右声道
⑦:USB内部扩展接口
⑧:7.4v锂电池接口



主板概览2:
主要芯片都在这一面


TPS54620:
这是ti的4.5V 至 17V、6A 同步 SWIFT™ 降压转换器,这里用于负责led光源的驱动。
官方链接:https://www.ti.com.cn/product/cn/TPS54620
资料截图:


AP6212:
正基的WiFi+蓝牙模块,单频WiFi,蓝牙4.2,WiFi和蓝牙共用单天线
模块资料: C2798300_AP6212_2021-11-12.PDF (1.72 MB, 下载次数: 0)


AB16:方向角度传感器,用于自动垂直梯形校正


ant8110:
3W Class D 全差分输入单声道音频功放IC。
两颗ic组成立体声功放,可以带动4Ω3w的喇叭,具有放破音功能,音质要比常见的8002a功放ic效果好。
这机器只是有预留喇叭接口,实际未安装,卖家会另送一对喇叭,可以自己改造加装,也可以用3.5mm耳机孔外接音箱,或者连蓝牙音箱。


GL850G:
GENESYS(创惟) 品牌的usb2.0分线器芯片,非常常见的分线器芯片,就不再额外的上资料了。
用于扩展usb接口,旁边的那个白色座子也是usb口扩展,预留的,可以利用这个接口将遥控接收器内置到机器中。


电源ic部分:
IABZG:DC-DC降压芯片,用于给USB接口提供5v2A的电源支持。
AEGH507:锂电池充电及升压放电IC,用于锂电池的充放电管理,这个机器实际并没有内置电池,并且这机器不支持开关机控制,加电池的意义不大。


3AQ20:新塘的单片机,内部编写有程序,用于负责整机的开关控制+电动调焦的驱动控制+散热扇控制
芯片资料: C90832_N76E003AQ20_2017-12-28.PDF (3.53 MB, 下载次数: 3)


1300E 5MGC:
未查到资料,功能未知。
旁边的空焊盘是用作附加功能hdmi输入的,但没有安装,所以HDMI接口就用作输出了


RK3128:瑞芯微的CPU,比较老的一个型号了。
4核A7,1.2ghz主频,ARM Mali-400MP2 GPU,支持1080P 60fps H.265/H.264/VC-1/MPEG/VP8 视频解码。
性能一般般,在投影产品的应用上非常久了,现在很多新产品还在用这个CPU。
主要是成本低,方案成熟,开发周期短,性能尚能满足需求(主要是视频解码能力,瑞芯微的视频解码做的还是不错的),也正因如此,这个CPU的安卓版本貌似从4.2支持到了安卓9.0。目前此机器使用的是安卓7.1.1的系统。

NT5CB256M16CP:南亚的DDR3L运存,每颗16bit,等效512MB,2颗组成1GB运存。
dlpc3435:适用于 DLP2010 (0.2 WVGA) DMD 的 DLP® 显示控制器。
DMD驱动芯片,TI的配套芯片,专用于DLP2100系列DMD微镜显示芯片的驱动。
部分资料: dlpc3435.pdf (1.8 MB, 下载次数: 0)
该芯片的附属介绍比较多,直接提供官方介绍链接:https://www.ti.com.cn/product/cn/DLPC3435?utm_source=baidu&utm_medium=cpc&utm_campaign=epd-null-null-GPN_CN-cpc-pf-baidu-cn&utm_content=Device&ds_k=DLPC3435&DCM=yes&bd_vid=11759021202824194950&gclid=COeZ07uopPgCFZC0vAod7ogJjA&gclsrc=ds#features


MT29F64G08CFACA:镁光的8gb存储芯片,2d mlc闪存,25nm制程,2ce,打原厂logo的AL级别降级片(据说是库存IC由大S复测后出售的),相比较emmc来讲,速度还是略慢了些,但读写耐久性高达5000PE,也就是38TB的写入量,这个写入量足够投影缓存约3.5万部电影的写入量。所以闪存寿命无需担心。


HYM8563s:实时时钟RTC芯片,很多方案的主控都是外挂时钟芯片的,可能是没有这个芯片系统就没有时钟功能吧,因没有后背电源,断电后时间会复位,开机联网后自动更新时间.
资料文档: C155754_HYM8563S_2018-01-26.PDF (346.54 KB, 下载次数: 0)



●光机部分,显示的关键

迅达光电OPD07光机
在生产上这个模组据说是占了整机一半多的成本了,显示效果基本和天猫魔盒投影一样,光机参数也差不多。买投影自然是关注显示效果了。采用rgb三通道光源,灯珠型号暂未查到资料,但大功率高亮度光源,必定会带来高热量,使用热管传导热量到散热片,由风扇吹出。支持100%偏轴,平放桌子上画面不会被遮挡。
带有电动对焦步进电机,由于此机器没有自动距离检测和摄像头,所以实现不了自动对焦,需要使用遥控来手动对焦。1.2:1的透射比,属于短焦范畴了,1米距离即可投射37,5寸的画面,投射100寸画面仅需2.67米距离。

光机模组资料:

DLP2100:
官方渲染图,实物也是差不多的,由于光机模组属于精密器件,拆了很难组装,所以就不拆了
0.2”的显示区域,内部由854x480个微反射振镜组成,其反射原理也是该芯片能达到50%左右光利用率的关键(单片式液晶是光的偏振投射,分辨率越高,透光率就越低,基本在18-25%左右的利用率上).
这个显示芯片是很小的,只有5.3 x 15.9mm,这也是此技术的投影能做小的原因。
至于分辨率问题,因DMD芯片的自身优势,单像素点就能实现所需要的色彩,且像素与像素见的缝隙非常的小,而单片式液晶投影,每个色彩需要3个子像素点实现,且像素与像素间的间隙大,存在一定的漏光,画面色彩泛白,实际体验,同分辨下,dlp技术是碾压单片式液晶投影的存在。
虽说才854x480p的分辨率,但观看视频完全足够(现在某宝某东之类的平台,大多使用的是支持1080p,支持4k,不提物理分辨率或者用不容易看懂的WVGA分辨率来说明,注意支持并不等于物理分辨率,小体积投影起码2/3的真实分辨率是480p,单片式液晶也很少有超过480p真实分辨率的)
此显示芯片的资料也比较多,更多详细的可去TI官方查看:https://www.ti.com.cn/product/cn/DLP2010?utm_source=baidu&utm_medium=cpc&utm_campaign=dlp-null-null-GPN_CN-cpc-pf-baidu-cn&utm_content=Device&ds_k=DLP2010&DCM=yes&bd_vid=10913843575668695700&gclid=CLXunM-tpPgCFQghvAodRsgHAA&gclsrc=ds#params
