RICOH 理光数码复合机自动送稿器步进电机驱动板

xiaoboliu0602

自动输稿器又称自动送稿器、输稿器，是多功能事务机、传真机、复印机和扫描仪中的一个部件，一般位于机器的最上方。用户可以将几页纸放入输稿器中，输稿器则可以自动将纸一次性送入扫描仪或复印机中，从而能使机器扫描文件，进而复印、打印或传真多页文件。有些输稿器可以同时扫描纸张的正反两面内容。 （Wikipedia）


图6-1 位于机器最上方的自动送稿器

自动送稿器

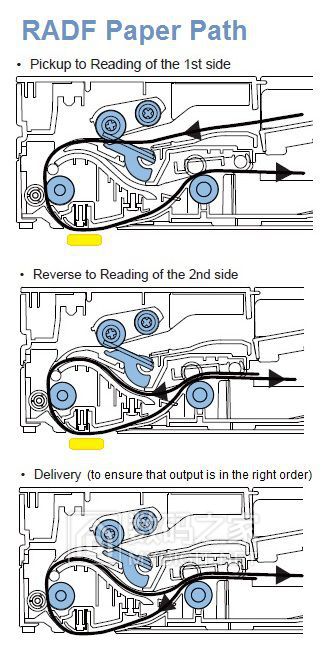

图6-2 自动翻转送稿器纸张路径示意图

自动翻转送稿器纸张路径

自动送稿器的动力单元主要由步进电机及驱动电路组成，以下图片为理光数码复合机自动送稿器步进电机驱动电路板实物图。

步进电机型号：STP-42D1052-04 1.8°/STEP 4.29V 0.3A

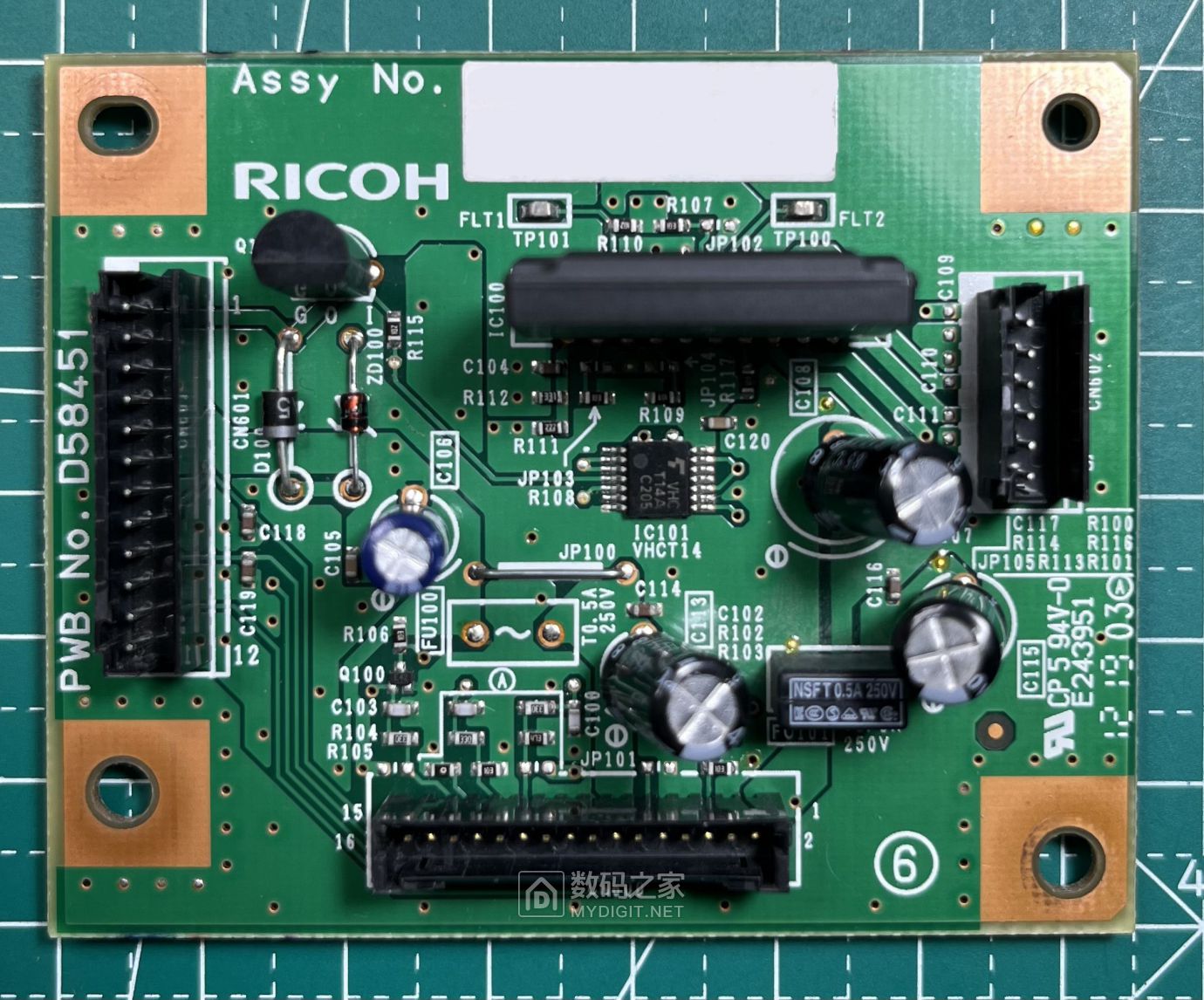

图6-3 Top 层 TSSOP14 为 74VHC14 施密特触发反相器

top

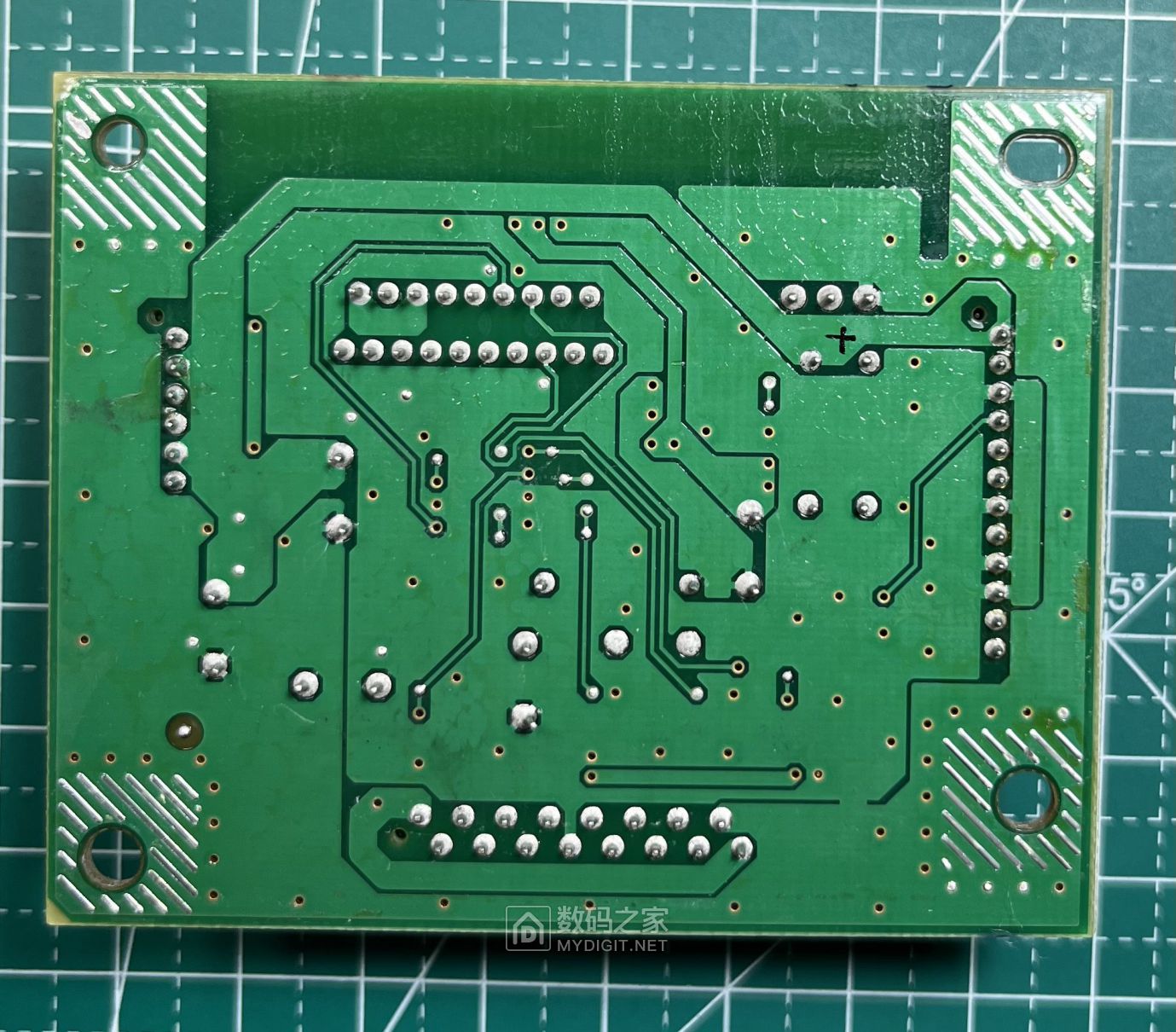

图6-4 Bottom 层

bottom

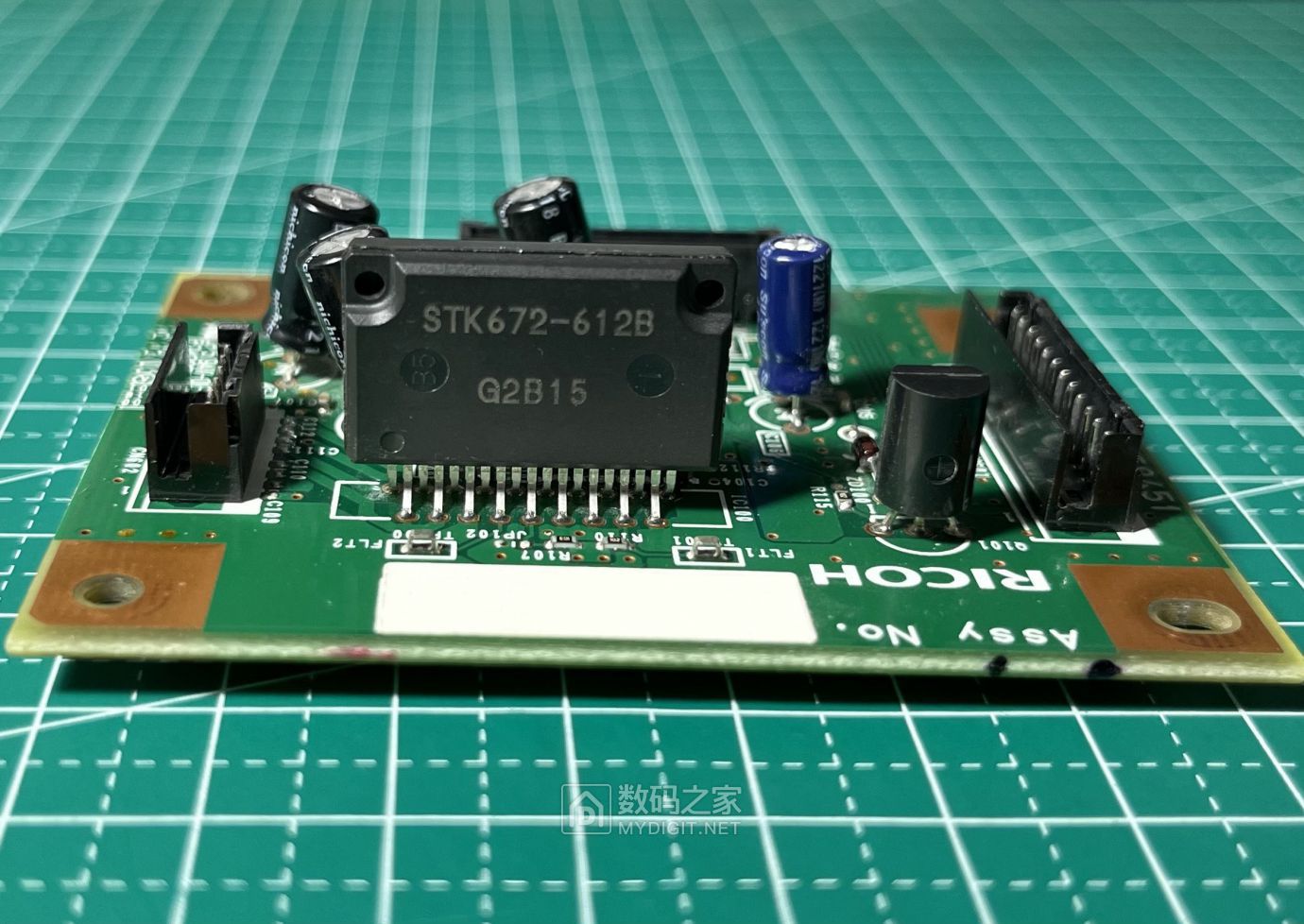

图6-5 STK672-612B 步进电机驱动器

STK672-612B

图6-6 TND027 开关管

TND027
