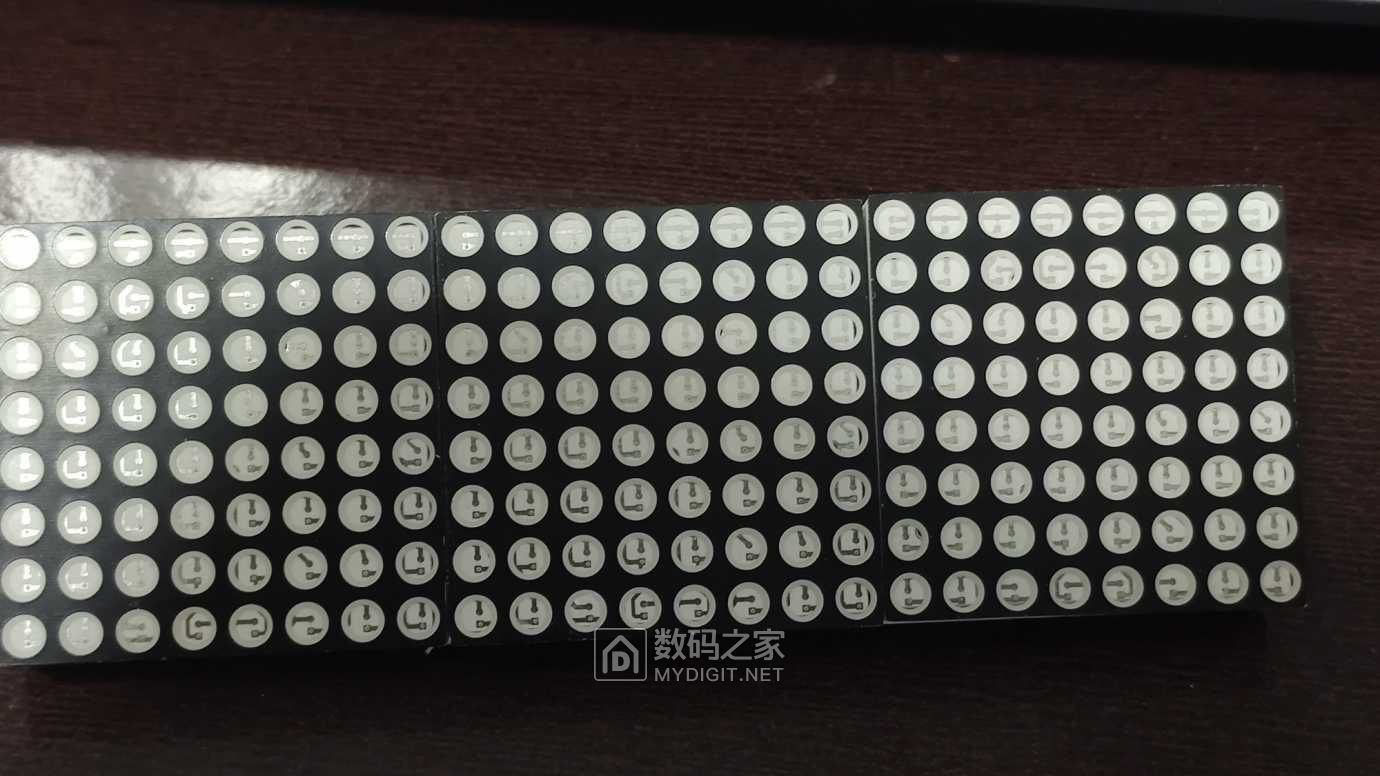

免费打版一个点阵，贴片太难焊了

kelchdeng · 发表于 2022-9-20 16:32:02

在开源广场抄了个板子，贴片太小，焊起来特别费劲
有没有什么快速的技巧。
每次用个牙签顶着焊搞不好就立起来了。

261307853 · 发表于 2022-9-20 16:47:54

本帖最后由 261307853 于 2022-9-20 22:57 编辑

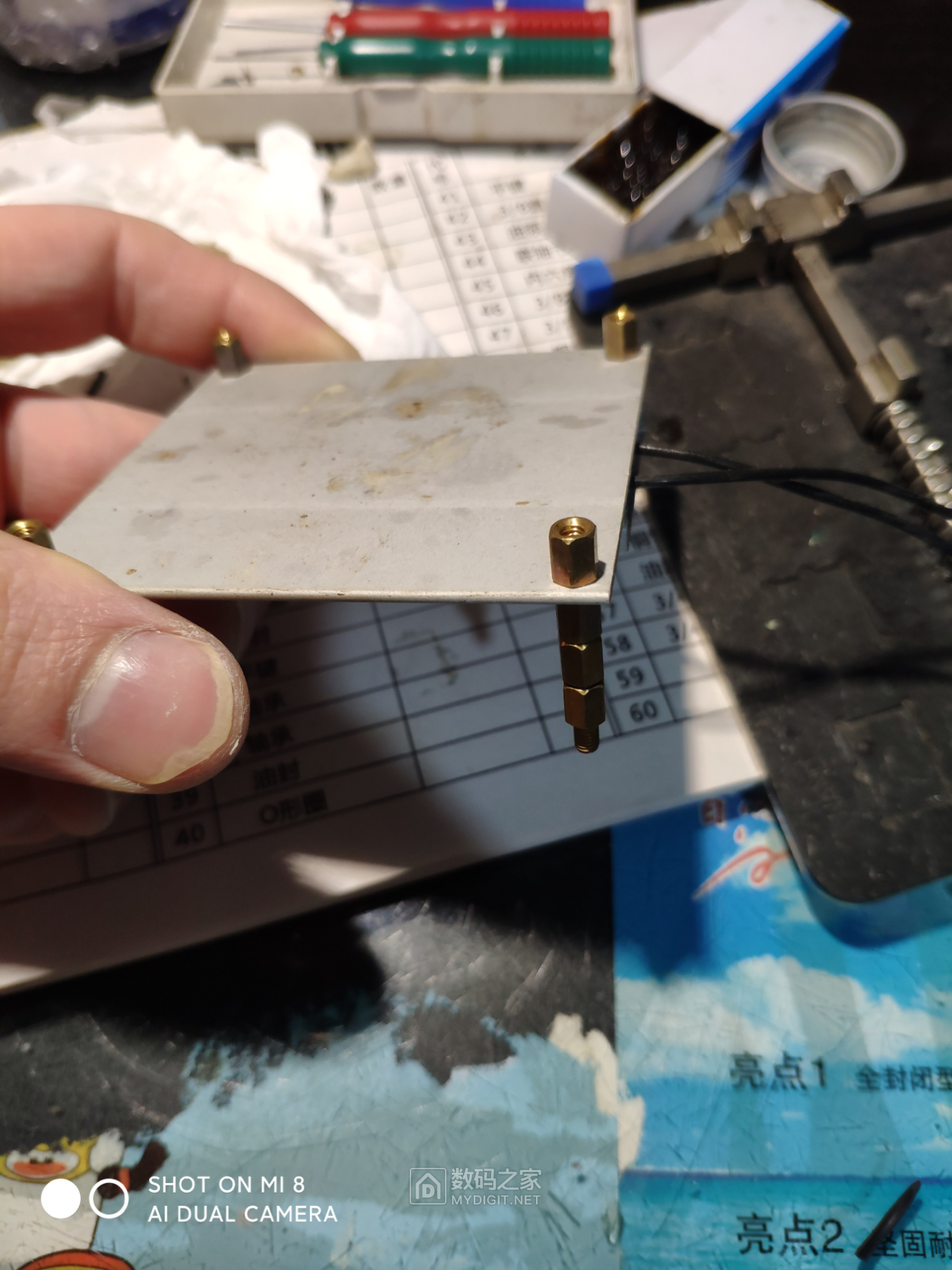

涂锡浆，放好贴片，用PTC发热板。

kkdkj · 发表于 2022-9-20 16:51:41

烙铁恐怕不行，估计得用焊台。有时候烙铁会把贴片吸起来。

wolf116200 · 发表于 2022-9-20 17:11:32

261307853 发表于 2022-9-20 16:47
涂锡浆，放好贴片，用PTC发热板。

飞向狙沙 · 发表于 2022-9-20 17:20:36

锡浆涂抹均匀，放元件时两头都要按倒锡浆里，焊盘内不要放过孔

leafchy · 发表于 2022-9-20 17:46:41

单面贴片的直接用PTC加热板+锡浆，你会发现烙铁干不好的事情一下子变得简单。

digitking · 发表于 2022-9-20 18:14:37

看我的帖子，嘿嘿嘿

https://www.mydigit.cn/thread-337667-1-1.html

inthsunshine · 发表于 2022-9-20 22:34:09

锡膏+风枪确实比电烙铁轻松

触景情伤 · 发表于 2022-9-21 06:38:44

原来都撸了这个点阵啊，有代码吗？

kelchdeng · 发表于 2022-9-21 11:24:11

digitking 发表于 2022-9-20 18:14
看我的帖子，嘿嘿嘿

https://www.mydigit.cn/thread-337667-1-1.html

这个方法不错

kelchdeng · 发表于 2022-9-21 11:26:42

触景情伤发表于 2022-9-21 06:38
原来都撸了这个点阵啊，有代码吗？

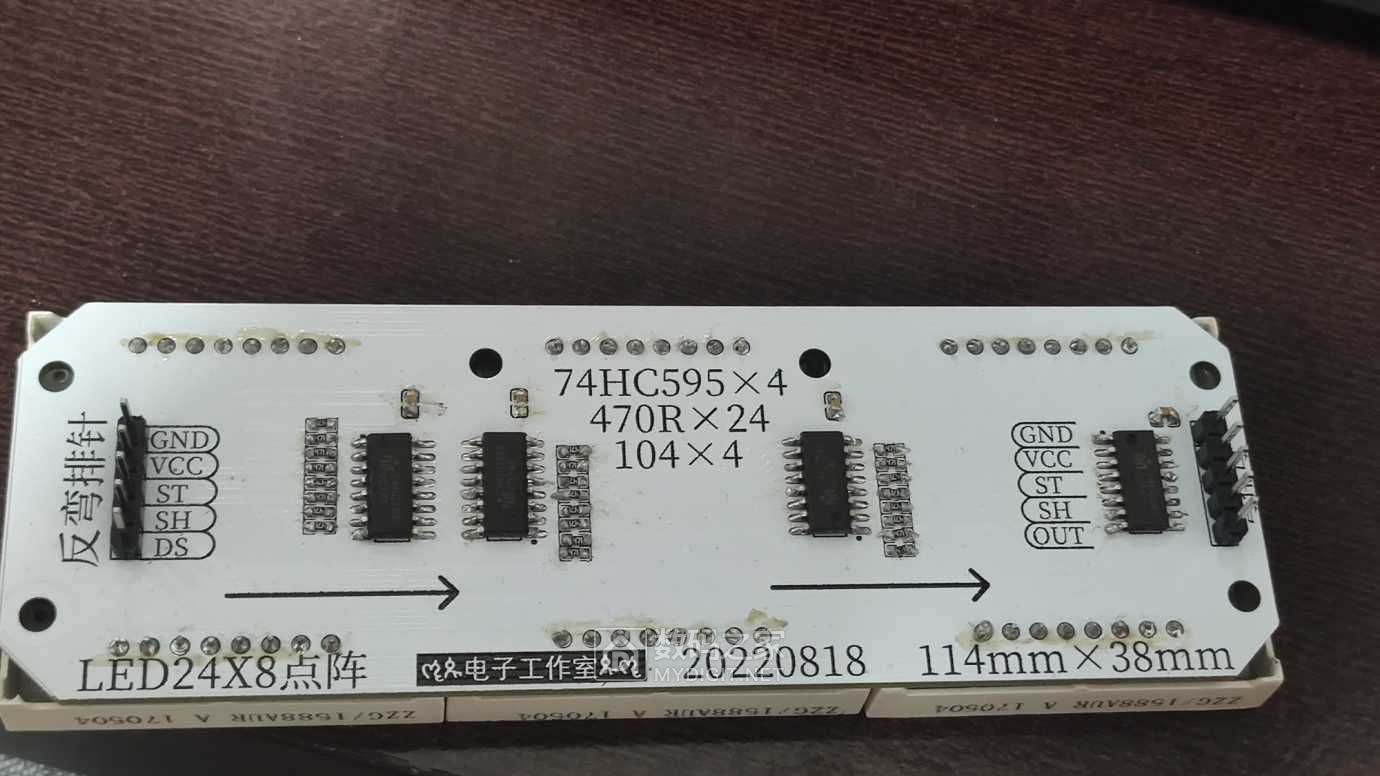

有个空余的esp8266，写了个代码，不知道是板子问题还是对74hc595d没摸透，没法亮

digitking · 发表于 2022-9-21 12:57:30

点阵我推荐max7219这个芯片。用的spi接口，3根线就可以

kelchdeng · 发表于 2022-9-21 16:19:39

74hc595，的级联，就是数据大于8bit时，会把第一个ic移位寄存器里面的内容依次通过串行输出口出去，这样依次级联下去。当rck上升沿时，输出存储器锁存。信号就输出到并口。

玛德陛下 · 发表于 2022-9-21 16:20:56

自制回流焊，用锡膏摆盘

onhp · 发表于 2022-9-21 16:52:59

放到煤气灶上烤一下就可以，我焊灯珠，就是这么操作的。

bg4rff · 发表于 2022-9-21 18:24:22

搞过类似的，眼睛疼

zoro · 发表于 2022-9-21 18:39:24

看来楼主没有铁板烧啊

慕名而来 · 发表于 2022-9-21 19:28:41

不知道用加热台时如果没有钢网的话，贴片IC怎么涂锡膏。

fryefryefrye · 发表于 2022-9-21 21:13:34

kelchdeng 发表于 2022-9-21 16:19
74hc595，的级联，就是数据大于8bit时，会把第一个ic移位寄存器里面的内容依次通过串行输出口出去，这样依 ...

代码可以参考我写的。
https://www.mydigit.cn/thread-235844-1-1.html

这东西自己焊接太麻烦了，买现成厂家焊好的也不贵。

inthsunshine · 发表于 2022-9-21 22:51:44

慕名而来发表于 2022-9-21 19:28
不知道用加热台时如果没有钢网的话，贴片IC怎么涂锡膏。

牙签慢慢涂
