众所周知,目前5nm及以下的尖端半导体制程必须要用到价格极其高昂的EUV光刻机,ASML是全球唯一的供应商。

更为尖端2nm制程的则需要用到ASML新一代0.55 NA EUV光刻机,售价或高达4亿美元。

Intel正计划利用新一代0.55 NA EUV光刻机来开发其Intel 20A(2nm)及18A(1.8nm)制程。但是,要想实现1nm以下的更先进的制程,即便是ASML新一代0.55 NA EUV光刻机也束手无策。

近日美国一家旨在开发和商业化原子精密制造 (APM) 技术的公司Zyvex Labs 宣布推出了全球分辨率最高的亚纳米分辨率光刻系统“ZyvexLitho1”。

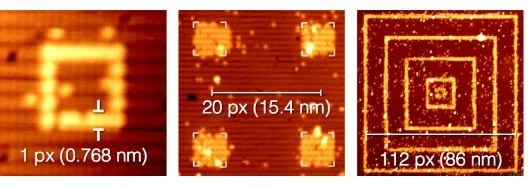

它并没有采用EUV光刻技术,而是基于STM扫描隧道显微镜,使用的是电子束光刻(EBL)方式,可以制造出具有0.768nm线宽(相当于2个硅原子的宽度)的芯片,精度远超EUV光刻机。
