适配天玑9200 vivo发布自研芯片V2：SRAM功耗直降99.2%

数码芝华士

今天下午，vivo在双芯x影像技术沟通会上正式发布了自研芯片V2，这个芯片就是10月份沟通会上介绍的新一代影像芯片，正式名字就是V2，接替了此前自研的V1、V1+，这代会全面适配天玑9200处理器。

vivo定义V2是低功耗AI加速芯片，在架构上从传统的ISP升级到了AI-ISP，能够实现低延时高能效的高精度AI计算。

凭借芯片架构的提升，这颗新的自研芯片拥有1.3万亿bit/s的数据吞吐速率，16.3 Tops/w的峰值能效比，且夜景视频降噪效果相较上代提升20%。


登录/注册后可看大图

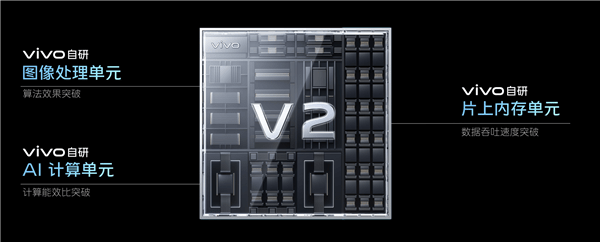

其他方面，自研芯片V2带来兼容性和功能性的全面提升，对片上内存单元、AI计算单元、图像处理单元进行大幅升级。

vivo还提出FIT双芯互联技术，在自研芯片V2与天玑9200旗舰平台之间建立起全新的高速通信机制，使两颗架构和指令集完全不同的芯片在1/100秒内完成双芯互联同步，实现了数据和算力的优化协调与高速协同。


登录/注册后可看大图

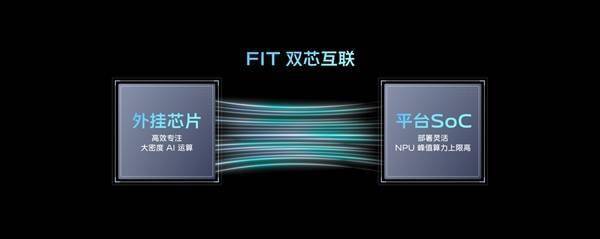

FIT双芯互联技术

得益于近存DLA（vivo自研AI深度学习加速器）模块和大容量专用片上SRAM（高速低耗缓存单元），自研芯片V2对算力容量、算力密度和数据密度进行了重新匹配，大幅提升片上缓存的容量和运算速度。

与通常NPU采用的DDR外存设计相比，SRAM数据吞吐功耗理论最大可减少99.2%，相比传统NPU能效比提升200%。
