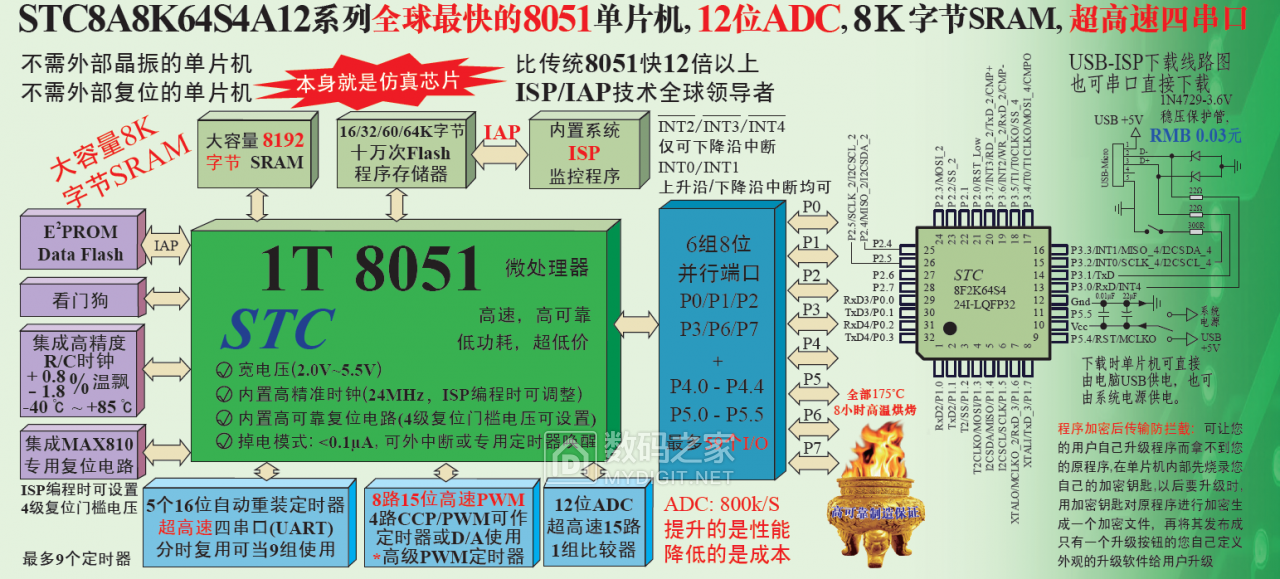

STC8A8A6464S4开发板

flishmen

最近PCB厂商价格战真是我们DIY的福音，之前一直想做一套STC8A8K64S4的最小系统板苦于打板费太贵一直没有下手。
趁最近白菜价大一片玩玩，PCB 在wangke2010的基础上修改，删除了一些没必要的外围电路，修正了部分小错误，
在USB转串口芯片和单片机中间增加了防止供电的二极管（不然无法通过开关关闭单片机电源）。
开发板功能及说明如下：
   1. 集成8位跑马灯（P0口共阳）。
   2. 集成CH340E USB转串口芯片。
   3. 支出单片机5V 3.3V供电跳线。
   4. 所有管脚全部引出。

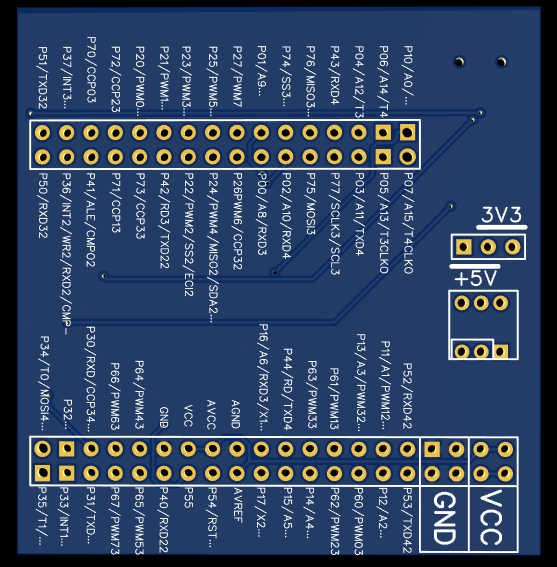

   5. 所有管脚功能丝印。
   6。使用0805封装贴片元件。

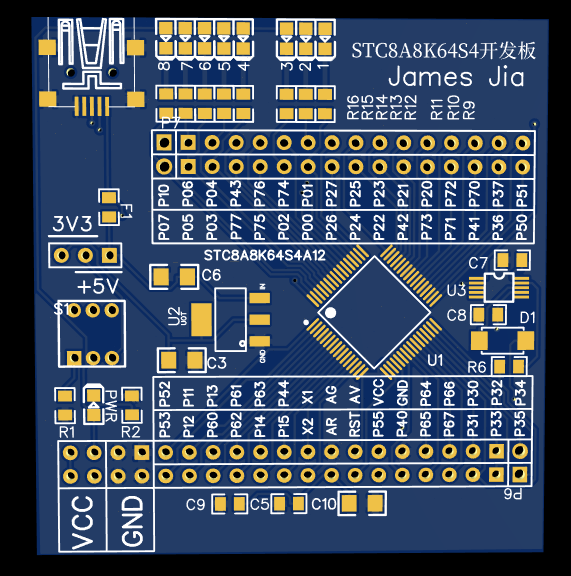

现上传线路图及Gerber文件，喜欢的朋友也可以去打板了，亲测成功。


Gerber 文件，可直接发给PCB厂商生产。
Gerber_PCB_20190513112442.zip (195.85 KB, 下载次数: 4)

2019-5-13 11:44 上传

点击文件名下载附件

电路图：
Schematic_STC8-Develop-Board_Sheet-1_20190513112406.pdf (52.52 KB, 下载次数: 8)

2019-5-13 11:45 上传

点击文件名下载附件
电路图

ggbugs

:shocked:都是大神，我就看看

flishmen

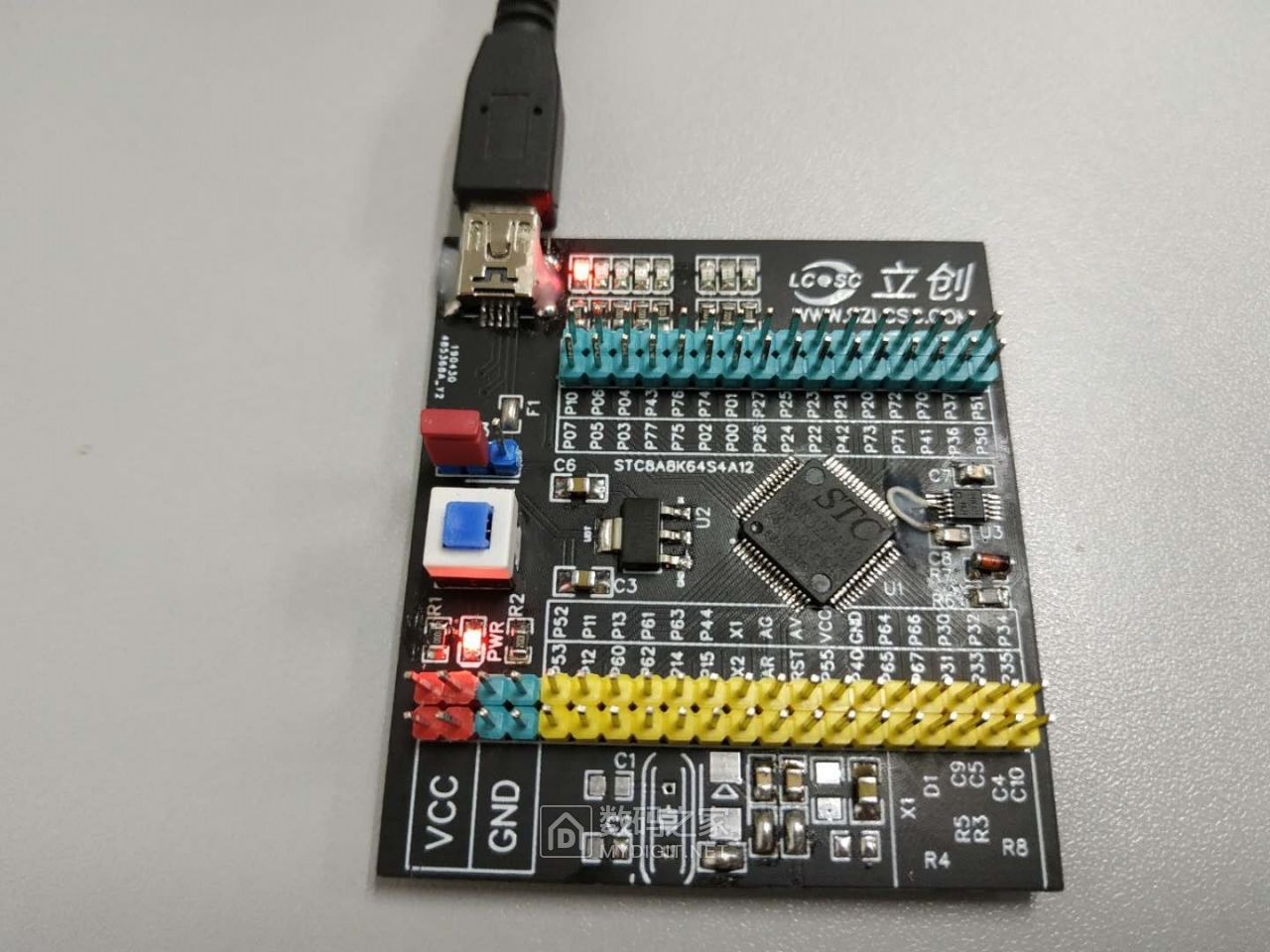

附一张自己焊好的图片，最简单的跑马灯跑起来。
这个是旧版（U3接地引脚没有接地，因此跳线处理了。），附件中的已优化。

xueyunmichen

stc8 可以直接USB下载
没有看见串口芯片

flishmen

xueyunmichen 发表于 2019-5-13 13:33
stc8 可以直接USB下载
没有看见串口芯片

U3: CH340E USB转串口芯片。

xueyunmichen

flishmen 发表于 2019-5-13 13:38
U3: CH340E USB转串口芯片。

好吧 我以为那是一个储存芯片

2545889167

U3的位置离usb那么远 有点奇怪哈

xing122005

为什么丝印变成立创，跟文件的丝印不一样了

flishmen

xing122005 发表于 2019-5-13 16:48
为什么丝印变成立创，跟文件的丝印不一样了

直接用的wangke2010共享的PCB问价打的板，后来焊接的时候发现l额一些小问题，重新更新了PCB文件，就顺便吧立创的logo拿掉了。
