STC屠龙刀实验板驱动7寸TFT屏测试代码分享3-片内RTC时钟演示

慕名而来

STC屠龙刀实验板驱动7寸TFT屏测试代码分享1-LCM接口驱动
https://www.mydigit.cn/thread-363836-1-1.html



STC屠龙刀实验板驱动7寸TFT屏测试代码分享2-DMA_LCM接口应用
https://www.mydigit.cn/thread-363971-1-1.html


此篇分享STC32G内部RTC时钟颜色的代码，代码仅用于演示，秒点儿亮30S熄30S以及每分钟刷新一次数据的控制没有使用芯片的秒中断，而是通过芯片的1/128S计时功能实现的，其他详见代码注释，此应用仅测试了RTC功能，没有同时使用LCM和DMA_LCM接口功能详见代码。

TFT_LCD.c

1. #include"TFT_LCD.h"

2. #include"delay.h"

3. #include"font.h"

4. //-----------------------------------------------------

5. //LcmFlag作用：参数传输完成后等待返回中断标志

6. //中断标志位LCMIFIF变高电平时LCMIFSTA=1、中断函数中清除中断LCMIFSTA=0标志、LcmFlag=0

7. void LCD_WR_REG(u8 Reg)

8. {

9. LCD_CS=0; //打开片选信号CS=0,低电平有效；

10. LCD_RS=0; //选择模式：0--命令，1--数据；

11. DL=Reg; //写低8位数据由P0口输入

12. LCD_WR=0; //打开写使能（低电平有效），在此期间数据被写入；

13. LCD_WR=1; //关闭写使能；

14. LCD_CS=1; //关闭片选信号！！

15. }

16. //----8位数据发送函数---------------------------------

17. void LCD_WR_DATA(u8 Dat)

18. {

19. LCD_CS=0; //打开片选信号CS=0,低电平有效；

20. LCD_RS=1; //选择模式：0--命令，1--数据；

21. DL=Dat; //写低8位数据由P0口输入

22. LCD_WR=0; //打开写使能（低电平有效），在此期间数据被写入；

23. LCD_WR=1; //关闭写使能；

24. LCD_CS=1; //关闭片选信号！！

25. }

26. //----------------------------------------------------

27. void LCD_WR_DATA16(u16 Dat)

28. {

29. LCD_CS=0; //打开片选信号CS=0,低电平有效；

30. LCD_RS=1; //选择为数据模式：0--命令，1--数据；

31. DL=Dat; //写低8位数据由P0口输入

32. DH=Dat>>8; //写高8位数据由P2口输入

33. LCD_WR=0; //打开写使能（低电平有效），在此期间数据被写入；

34. LCD_WR=1; //关闭写使能；

35. LCD_CS=1; //关闭片选信号！！

36. }

37. //====窗口尺寸定义函数=========================================

38. void LCD_SetWindows(u16 xStar,u16 yStar,u16 xEnd,u16 yEnd)

39. {

40. LCD_WR_REG(0x2a);

41. LCD_WR_DATA((u8)(xStar>>8));

42. LCD_WR_DATA((u8)(0x00FF&xStar));

43. LCD_WR_DATA((u8)(xEnd>>8));

44. LCD_WR_DATA((u8)(0x00FF&xEnd));

45. LCD_WR_REG(0x2b);

46. LCD_WR_DATA((u8)(yStar>>8));

47. LCD_WR_DATA((u8)(0x00FF&yStar));

48. LCD_WR_DATA((u8)(yEnd>>8));

49. LCD_WR_DATA((u8)(0x00FF&yEnd));

50. LCD_WR_REG(0x2c); //开始写入GRAM

51. }

52. //----全屏涂色函数(清屏)--------------------------------------

53. void ClearScreen(u16 bColor)

54. {

55. u32 i;

56. LCD_SetWindows(0,0,800-1,480-1); //给出起始与终止坐标

57. for(i=0; i<384000; i++) //写入800*480个像素点

58. {

59. LCD_WR_DATA16(bColor);//每个像素两个字节

60. }

61. }

62. //----写48*48汉字函数------------------------------------------

63. void hanzi_48(u16 x,u16 y,u8 c[2],u16 fColor,u16 bColor)

64. {

65. u16 i,j,k,m;

66. LCD_SetWindows(x,y,x+48-1,y+48-1);

67. for(k=0; k<17; k++)

68. {

69. if((GB_48[k].Index[0]==c[0])&&(GB_48[k].Index[1]==c[1]))

70. {

71. for(i=0; i<288; i++)

72. {

73. m=GB_48[k].Msk[i];

74. for(j=0; j<8; j++)

75. {

76. if((m&0x80)==0x80)

77. {

78. LCD_WR_DATA16(fColor);

79. }

80. else

81. {

82. LCD_WR_DATA16(bColor);

83. }

84. m<<=1;

85. }

86. }

87. }

88. }

89. }

90. //----96宽128高字型显示函数-------------------------------------

91. void Put32_64(u16 x,u16 y,u8 shuzi,u16 fColor,u16 bColor)

92. {

93. u8 j,m;

94. u16 i;

95. LCD_SetWindows(x,y,x+32-1,y+64-1);

96. for(i=0; i<256; i++)

97. {

98. m=shuzi_32[shuzi][i];

99. for(j=0; j<8; j++)

100. {

101. if((m&0x80)==0x80)

102. {

103. LCD_WR_DATA16(fColor);

104. }

105. else

106. {

107. LCD_WR_DATA16(bColor);

108. }

109. m<<=1;

110. }

111. }

112. }

113. //----96宽128高字型显示函数-------------------------------------

114. void Put64_128(u16 x, u16 y, u8 shuzi, u16 fColor,u16 bColor)

115. {

116. u8 j,m;

117. u16 i;

118. LCD_SetWindows(x,y,x+64-1, y+128-1);

119. for(i=0; i<1024; i++)

120. {

121. m=shuzi_64[shuzi][i];

122. for(j=0; j<8; j++)

123. {

124. if((m&0x80)==0x80)

125. {

126. LCD_WR_DATA16(fColor);

127. }

128. else

129. {

130. LCD_WR_DATA16(bColor);

131. }

132. m<<=1;

133. }

134. }

135. }

136.


复制代码

RTC.c

1. #include "RTC.h"

2. #include "TFT_LCD.h"

3.

4. u8 xingqi[8][2] = {" ", "一", "二", "三", "四", "五", "六", "日",};

5. bit B1S_Flag;

6. //----RTC初始化函数------------------------------------------------

7. //YEAR、MONTH、DAY、HOUR、MIN、SEC 这些变量名称已在头文件中定义了

8. void RTC_config(void)

9. {

10. INIYEAR = 22; //Y:2021

11. INIMONTH = 12; //M:12

12. INIDAY = 31; //D:31

13. INIHOUR = 23; //H:23

14. INIMIN = 59; //M:59

15. INISEC = 50; //S:50

16. INISSEC = 0; //S/128:0

17. //IRC32KCR = 0x80 ; //启动内部32K晶振,

18. //while (!(IRC32KCR & 1)); //等待时钟稳定

19. //RTCCFG |= 0x03; //选择内部32K时钟源，触发RTC寄存器初始化

20. X32KCR = 0x80 + 0x40; //启动外部32K晶振, 低增益+0x00, 高增益+0x40.

21. while (!(X32KCR & 1)); //等待时钟稳定

22. RTCCFG = 0x01; //选择外部32K时钟源，触发RTC寄存器初始化

23. RTCIF = 0x00; //清除所有RTC中断标志(可以清0、写1无效)

24. //RTCIEN = 0x04; //中断使能, 0x80:闹钟中断, 0x40:日中断, 0x20:小时中断, 0x10:分钟中断, 0x08:秒中断, 0x04:1/2秒中断, 0x02:1/8秒中断, 0x01:1/32秒中断

25. RTCCR = 0x01; //RTC使能

26. while(RTCCFG & 0x01); //等待初始化完成,需要在 "RTC使能" 之后判断.

27. }

28. //====星期与日期绑定显示、调整函数====================

29. void set_week(u8 mo, u8 ye, u8 da)

30. {

31. u8 wk;

32. if(mo < 0x03)

33. {

34. mo += 12;

35. ye -= 1;

36. }

37. wk = (ye + ye / 4 + 5 + (26 * (mo + 1)) / 10 + da - 41) % 7;

38. if(wk < 0) wk = wk + 7;

39. if((wk > 0) && (wk <= 7))

40. hanzi_48(700, 15, xingqi[wk], YELLOW, BLUE);

41. }

42. //----秒点儿闪烁函数-------------------------------------

43. void dasply_SEC()

44. {

45. //if(SEC%2==0)//亮1s熄1s

46. if(SSEC<64)//利用1/128S数据使秒点儿亮1/2s熄1/2s

47. Put64_128(368,150,10,YELLOW, BLUE);//显示：

48. else

49. Put64_128(368,150,11,YELLOW, BLUE);//无显示

50. if(SEC==0)

51. B1S_Flag=1;//60s更新显示数据一次、刷新一次显示

52. }

53. //--------------------------------------------------------------------

54. void dasply_word()

55. {

56. hanzi_48(96, 15, "年",YELLOW, BLUE);

57. hanzi_48(206,15, "月",YELLOW, BLUE);

58. hanzi_48(318,15, "日",YELLOW, BLUE);

59. hanzi_48(600,15, "星",YELLOW, BLUE);

60. hanzi_48(650,15, "期",YELLOW, BLUE);

61. }

62. //-------------------------------------------------

63. void dasply_time()

64. {

65. u8 hi;

66. hi=HOUR;

67. Put32_64(30, 5, (u8)(YEAR / 10), YELLOW, BLUE);

68. Put32_64(62, 5, (u8)(YEAR % 10), YELLOW, BLUE);

69. Put32_64(142, 5, (u8)( MONTH / 10), YELLOW, BLUE);

70. Put32_64(174, 5, (u8)( MONTH % 10), YELLOW, BLUE);

71. Put32_64(254, 5, (u8)(DAY / 10), YELLOW, BLUE);

72. Put32_64(286, 5, (u8)(DAY % 10), YELLOW, BLUE);

73. set_week(MONTH, YEAR, DAY); //显示星期

74. //------------------------------------------

75. if(hi>0&&hi<=12)

76. {

77. hi=HOUR; //午前

78. }

79. if(hi>12)

80. {

81. hi=HOUR%12; //午后

82. }

83. if(hi==0)

84. {

85. hi=12; //零点显示12点

86. }

87. if((u8)(hi/10)==0)

88. Put64_128(240, 150, 11, YELLOW, BLUE);

89. else

90. Put64_128(240, 150, (u8)(hi/10), YELLOW, BLUE);

91. Put64_128(304, 150, (u8)(hi%10), YELLOW, BLUE);

92. Put64_128(432, 150, (u8)(MIN/10), YELLOW, BLUE);

93. Put64_128(496, 150, (u8)(MIN%10), YELLOW, BLUE);

94. }

复制代码

主函数

1. #include "STC32G.h"

2. #include "TFT_LCD.h"

3. #include "delay.h"

4. #include "SSD1963.h"

5. #include "RTC.h"

6. //==========================================================================

7. void main(void)

8. {

9. WTST = 0; //设置程序指令延时参数、赋值为0为等待0个时钟、可将CPU执行指令的速度设置为最快

10. EAXFR = 1; //相当于P_SW2 |= 0x80(使能扩展寄存器(XFR)访问)

11. CKCON = 0; //提高访问XRAM速度

12. EXTRAM = 1; //使能外部扩展寄存器(xdata)的操作

13. P0M0 = 0xff; //P0推挽输出

14. P0M1 = 0x00;

15. P1M0 = 0x00; //P1准双向口

16. P1M1 = 0x00;

17. P2M0 = 0xff; //P2推挽输出

18. P2M1 = 0x00;

19. P3M0 = 0x1c; //P3.4、p3.3、p3.2推挽输出

20. P3M1 = 0x00;

21. P4M0 = 0x3c; //P4-2.3.4.5推挽输出

22. P4M1 = 0x00;

23.

24. //LCM_Config(); //LCM接口初始化

25. RTC_config(); //RTC时钟初始化

26. EA = 1;

27. LCD_Init(); //LCM初始化

28. ClearScreen(BLUE); //设置屏显底色(BLACK WHITE BLUE)

29. dasply_word(); //显示桌面汉字

30. dasply_time(); //预显示时间

31. while(1)

32. {

33. dasply_SEC();

34. if(B1S_Flag)

35. {

36. B1S_Flag=0; //1分钟更新一次显示

37. dasply_word();

38. dasply_time();

39. }

40. }

41. }


复制代码

网站电脑端仍然无法上传图片。
注：
1.烧录代码时设置内部时钟频率为24MHz！在此感谢 @chenghelin 坛友的提醒！
2.RTC时基采用外部晶振，方法为：使用RX8025T将pin7与pin6（VDD)连接，引出pin3脚直接连接单片机的P1.7引脚，另外在引出VDD，VSS连接3.3V电源即可。



本帖工程代码分享：
LCD_CLOCK.zip (144.5 KB, 下载次数: 0)

2023-1-6 19:28 上传

点击文件名下载附件

三个帖子的工程代码网盘分享：
链接: https://pan.baidu.com/s/111p7KUHsQhJ5iuJkGINDFA 提取码: 2jmk

超逸绝尘

这个就非常专业了。

enlike

会写代码的就是牛，期待分享成品效果

chenghelin

这个主频多少啊？一直没看到哪儿有写

慕名而来

不知道为什么电脑端无法上传图片了，点击“选择图片上传”没有任何反应。

慕名而来

chenghelin 发表于 2023-1-4 12:46
这个主频多少啊？一直没看到哪儿有写

多谢指正，已经添加了注释，单片机工作频率为24MHz。

zdp2379

慕名而来 发表于 2023-1-4 15:49
不知道为什么电脑端无法上传图片了，点击“选择图片上传”没有任何反应。
...

图片太大了，要改小尺寸。

慕名而来

zdp2379 发表于 2023-1-4 16:58
图片太大了，要改小尺寸。

我只是想把电脑桌面上存放的图片上传到帖子里，“选择文件上传”这个按键就没作用，还没有进行到判断图片大小的步骤。如果你也是在电脑上登陆的话也请帮我测试一下先谢了。

飞向狙沙

看着你们的stc都到了，我还想着再玩玩stc，结果给发了顺丰到付，看来只能接着玩stm esp了

beiling

飞向狙沙 发表于 2023-1-5 11:31
看着你们的stc都到了，我还想着再玩玩stc，结果给发了顺丰到付，看来只能接着玩stm esp了 ...

到付可以拒绝吗？

飞向狙沙

beiling 发表于 2023-1-5 12:15
到付可以拒绝吗？

可以，直接跟快递员说拒收就行

joyspace

收藏一下  大佬的杰作

zdp2379

慕名而来 发表于 2023-1-5 10:06
我只是想把电脑桌面上存放的图片上传到帖子里，“选择文件上传”这个按键就没作用，还没有进行到判断图片 ...

用电脑验证操作过了，选择文件上传是可以正常操作的，就是大的图片上传成功但不显示，小的图片没问题。可能是你电脑浏览器还是其它原因吧！

慕名而来

飞向狙沙 发表于 2023-1-5 11:31
看着你们的stc都到了，我还想着再玩玩stc，结果给发了顺丰到付，看来只能接着玩stm esp了 ...

我是十月末申请的很快就到了，眼下估计受疫情影响吧。

慕名而来

zdp2379 发表于 2023-1-6 09:52
用电脑验证操作过了，选择文件上传是可以正常操作的，就是大的图片上传成功但不显示，小的图片没问题。可 ...

非常感谢，看来是我的电脑、网络有问题了，抽空找人帮我看看电脑有啥问题了。

疯狂的兔子来了

chenghelin 发表于 2023-1-4 12:46
这个主频多少啊？一直没看到哪儿有写

STC32G12K128-35I的主频可以设置到35MHZ,速度快，抗干扰强！最新出的管脚兼容的
STC32G8K64-Beta-LQFP48,下载速度可以达到42MHZ哦！

慕名而来

zdp2379 发表于 2023-1-6 09:52
用电脑验证操作过了，选择文件上传是可以正常操作的，就是大的图片上传成功但不显示，小的图片没问题。可 ...

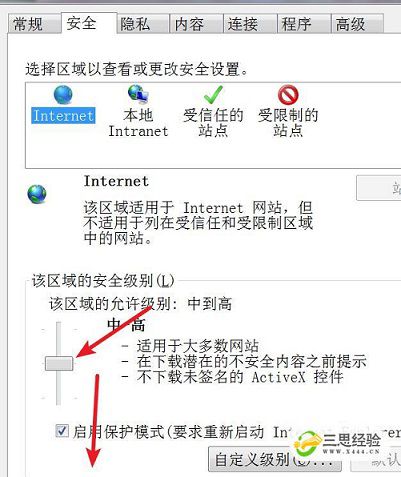

百度了方法，调整了浏览器中网络的安全级别后可以上传文件了。


将那个滑块拉下来，调整为“中”可以上传文件了。
