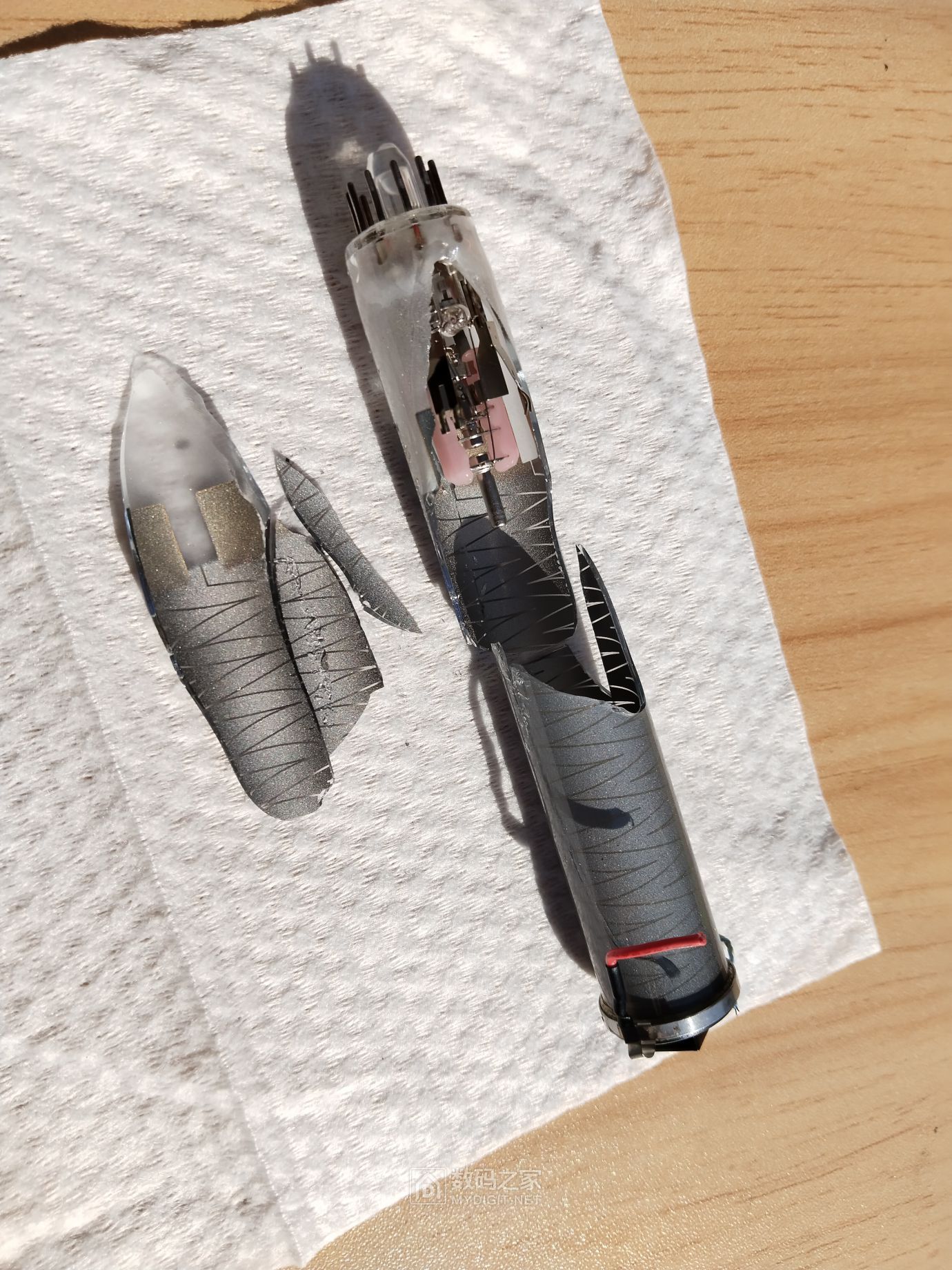

破环性拆一只古老的摄像管：SONY SATICON CT-2222

北极82928 · 发表于 2023-1-28 12:19:19

爱科技、爱创意、爱折腾、爱极致，我们都是技术控

您需要登录才可以下载或查看，没有账号？立即注册

x

光导摄像管的结构如图所示，在真空管的前屏幕上设置有光电导膜和透明电导膜的阵列小单元。由电子枪射出的电子经过电子透镜聚焦成电子束射向光电导膜。通过电子束扫描，读取储存在光导电子靶面上的由于入射激光的激励所产生的电子图像。

反束光导摄像管前壁是光电阴极，进入系统的光像到达光电阴极后，产生光电效应，由光子激发出电子来，各点发出来的电子数目正比于光像的光照强度，在光电阴极上形成电子密度像。

激发电子穿过金属栅栏打到靶极，靶极受高速电子的轰击产生二次电子发射。二次电子被金属栅网所捕获，靶极因逸出二次电子而带正电，形成电位像。靶上电位高处对应于景物的亮点，电位低处对应于景物的暗点。

用电子枪准确地瞄准靶极上的点并对靶面进行扫描(所以又称电子扫描成像为像面扫描成像)。靶面上点从电子束中摄取电子，使靶极达到零电位。从电子枪中射出的电子束的电子数目是固定不变的，但靶面各点吸收电子的数目却因各点的电位高低而不同，返回的剩余电子数形成了图像信号，即图像的亮点，使靶面上对应点的电位高，则从电子束中吸收的电子数就多，剩余返回的电子数少；反之，电子数多。于是，返回电子数的多少就反映了图像上各点的暗亮程度。
