自动泡沫洗手机拆解，并更换续航时间短的电池

8139

之前因为疫情的原因，手卫生就显得非常重要了（当然现在也得注意手卫生），然后自己在天猫的苏宁易购旗舰店买了一台自动泡沫洗手机。这台洗手机用了一段时间之后发现电池续航有严重的问题，具体表现就是十天左右就没电（有时候更短），然后自动关机，弄得需要洗手的时候不出泡泡，还得重新开机或者充电，非常恼火。所以决定拆开看看，给它换个大容量的电池来解决这个问题。





泡泡的喷嘴和红外收发对管的窗口集成在一起了，手伸到窗口下面（大约2cm左右），就开始喷出洗手液的泡泡；出泡的档位只有一档，最长连续出泡泡大约2秒，2秒之内手如果移开，洗手机会自动停止出泡泡。

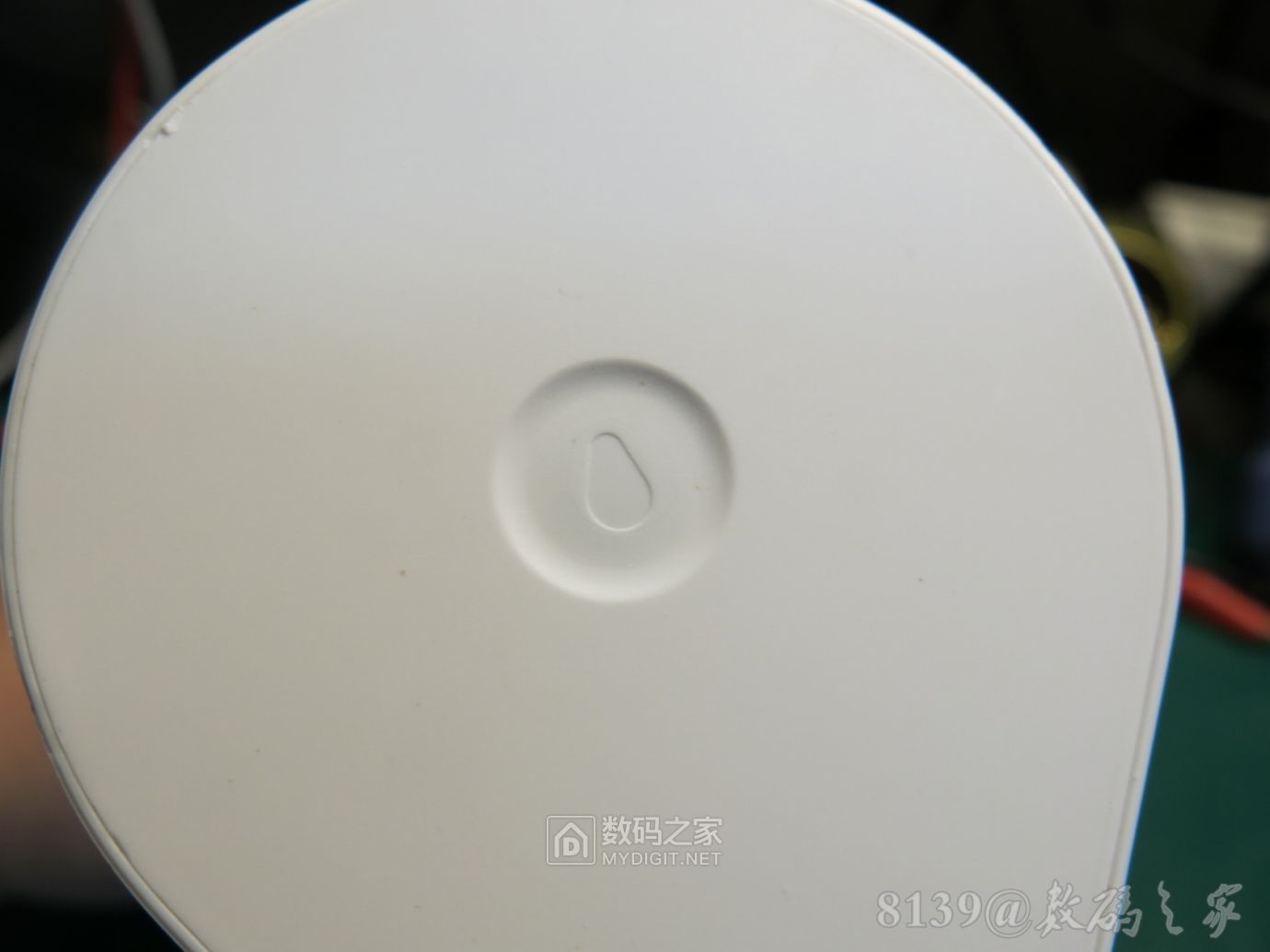

顶部的触摸开关，长按开机，再长按关机





充电口还是Micro的，有点不怎么与时俱进了。本来之前看好的另外一款是C口充电的，但这台价格能便宜10多块钱，所以就买了这个，下单的时候也没仔细看充电口是啥样的，到手后才发现是Micro的，所有的图便宜都是有代价的

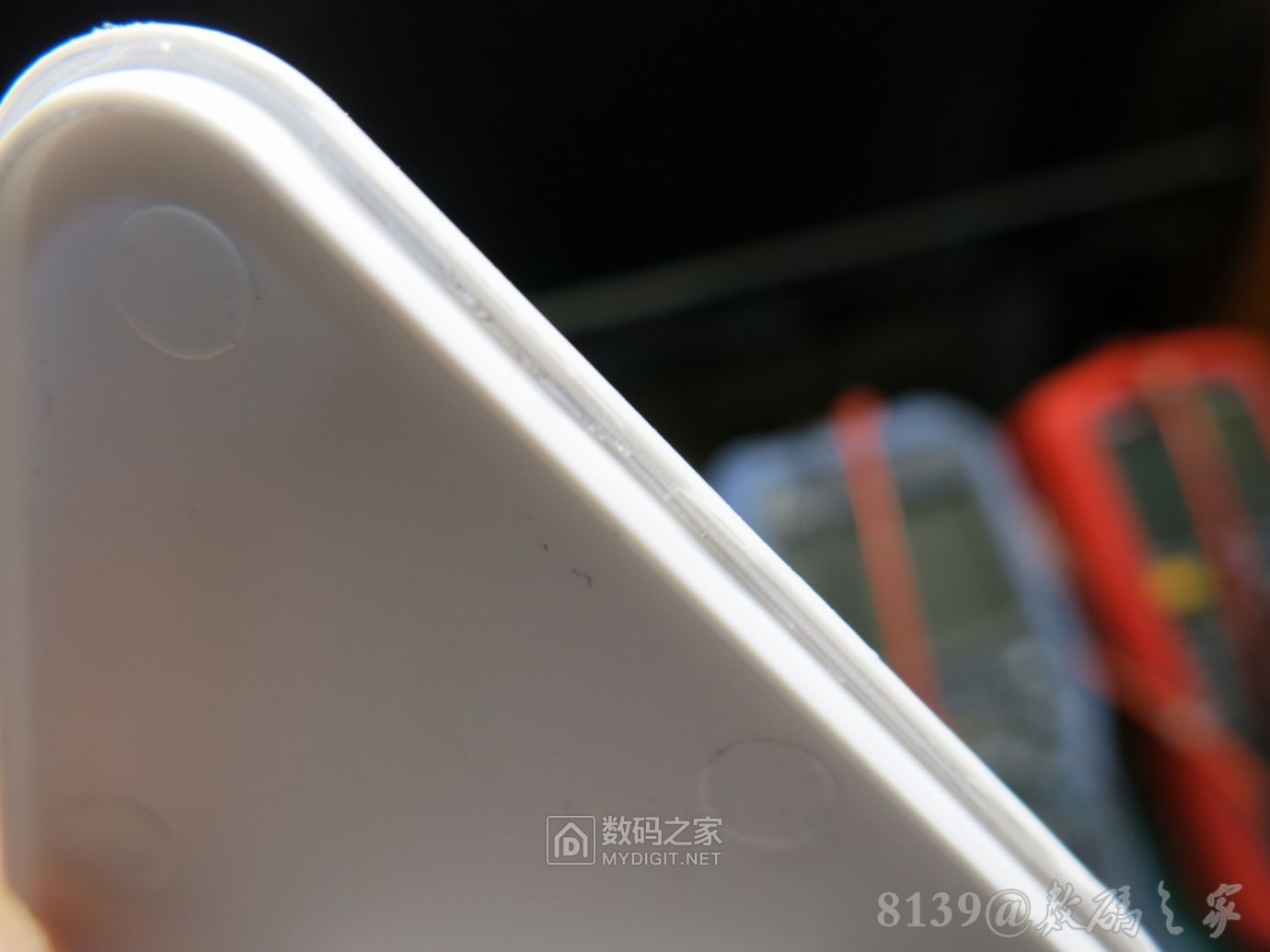

拆开外壳费了不少劲，撬也不行，抠也不行，最后还是用台钳硬生生给夹开的，顶盖是超声波焊接的，非常难搞，厂家根本就没有想让用户拆开的意思





整体结构很简单，话说这种洗手机的结构都大同小异，里面基本上都是这么个结构





主板全图，中间SOP14那个没字的是主控，右边的SOP8是富满的4056H充电管理IC，最大支持1A充电





富满4056H的规格摘要





富满4056H的典型应用电路





左边的SOT23-6是很常见的233H触摸检测IC，右边还有颗7536的LDO





233H的规格摘要





233H的功能框图及引脚定义





板子背面都是接口，没有IC





洗手机的结构比较简单，开机后红外收发对管工作，有物体进入红外检测范围后，输出信号给主控，主控控制电机驱动隔膜泵抽取洗手液然后喷出，喷出的时长达到阈值或者在到达阈值之前红外检测到物体消失，主控立即停止隔膜泵的输出。





原厂18650电池标的是1200mAh





热缩膜下面有保护板

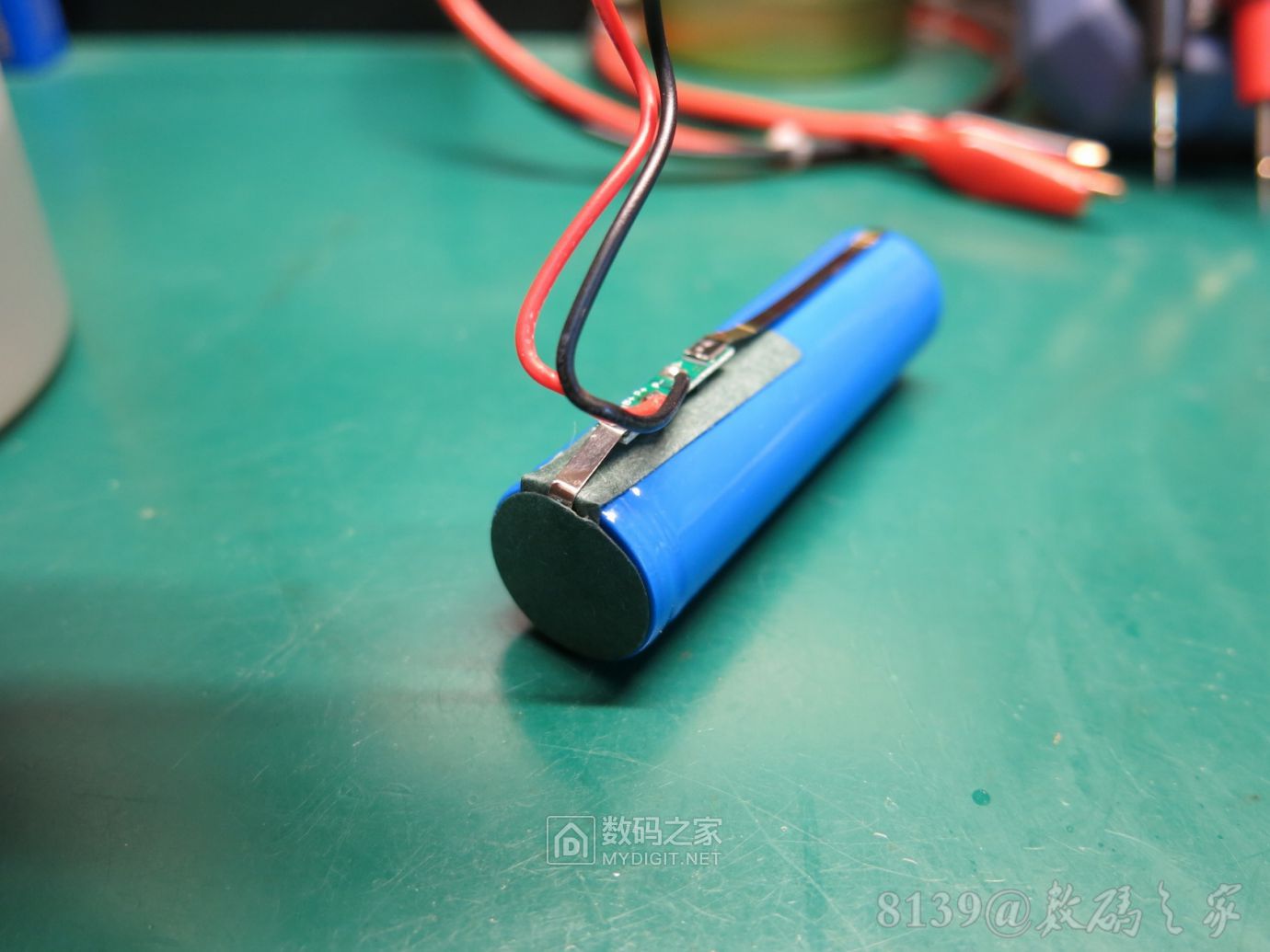

剥掉热缩膜，电池的绝缘做得比较到位，正负极和保护板下面都贴了青稞纸





里面这层电池皮没有任何标识

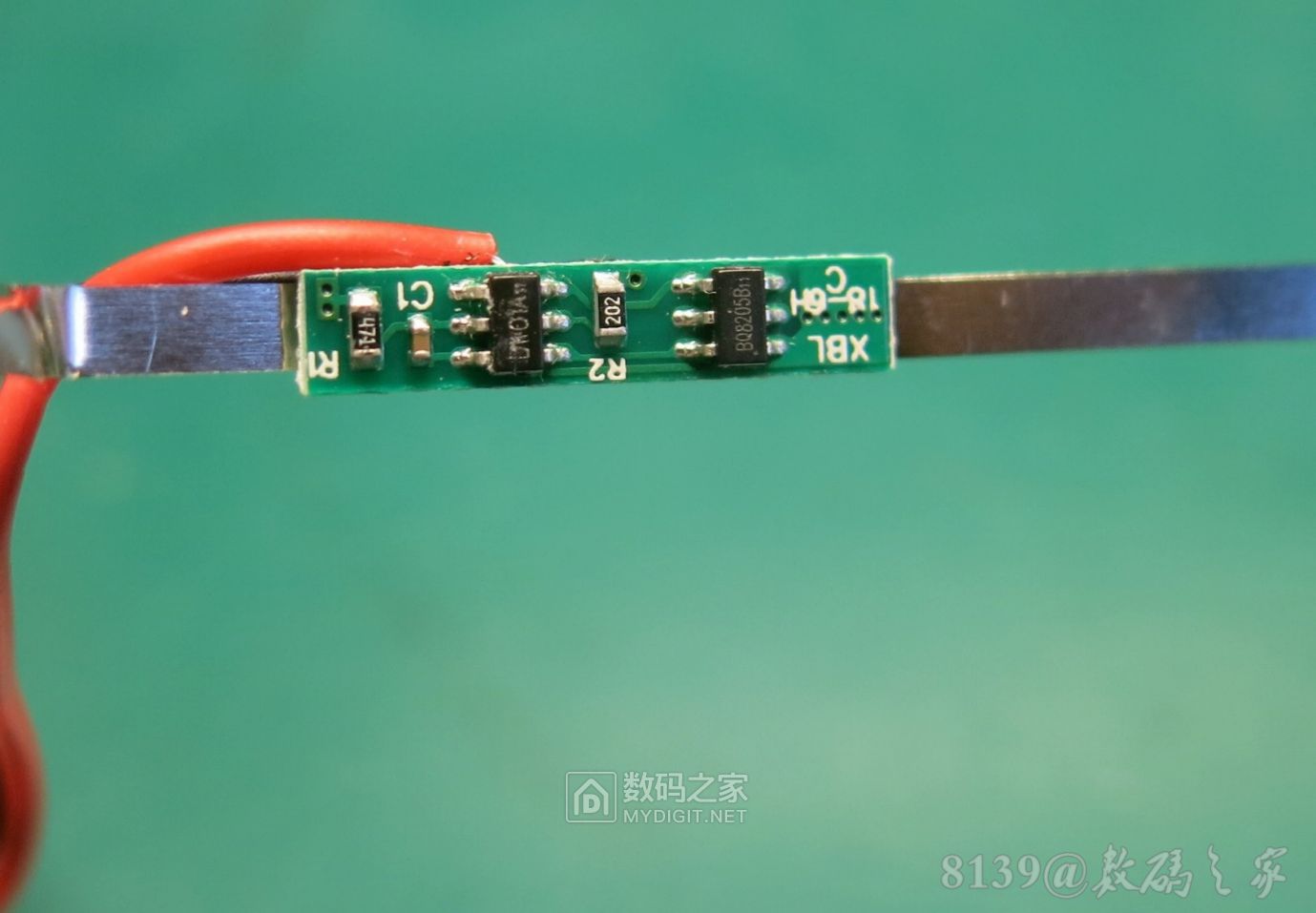

保护板用的是DW01A＋8205B组合





洗手机待机电流不到15uA，还是比较省电的





洗手机喷泡泡的时候，电流大约700mA





既然洗手机电池的续航不行，那就给换个大容量的18650，库存里挖一颗2600mAh的力神18650





原厂4056H默认充电的电流大约0.8A（2脚对GND的R15为1.5K电阻），既然要换大容量的电池，充电电流也需要相应加大，否则充电时间太长，嫌磨叽





4056H输出电流编程电阻的计算公式，如果需要1A电流，那么编程电阻就需要换成1.2K的

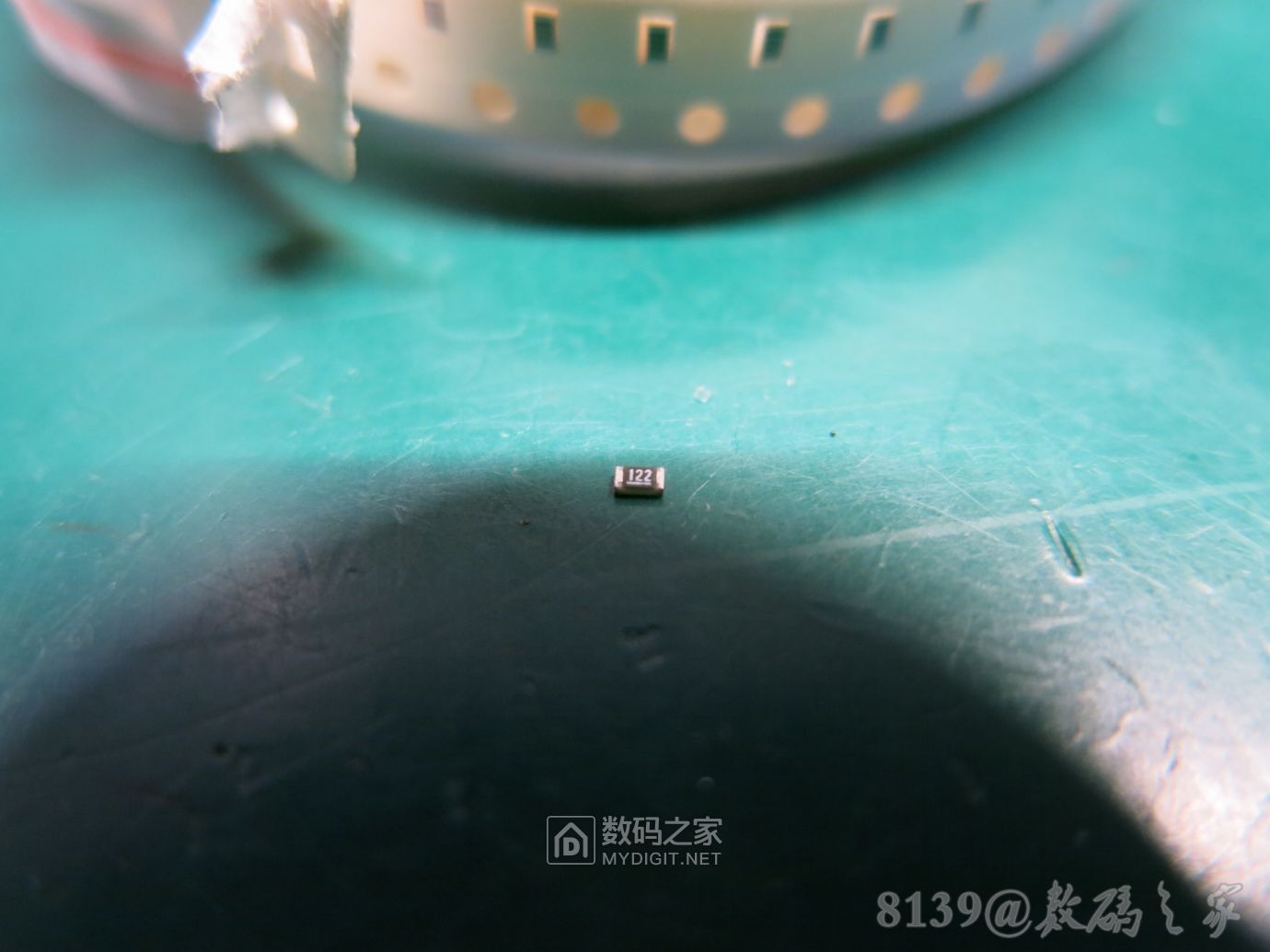

库存里再挖一颗0603的1.2K电阻





聚酰亚胺胶带保护一下外围，然后用热风枪把1.5K的电阻吹下来





原厂的焊锡是无铅的，熔点高，热风枪开到350℃左右才把电阻吹下来，然后自己给焊盘上了有铅的63/37锡，然后风枪开230℃很容易就把1.2K电阻吹上去了。





把保护板和青稞纸都原样恢复到新电池上，外面再用聚酰亚胺胶带保护一层





这回充电的电流已经变成1A了





下面再来看看拆下来的这节电池，充满电后用EBD-MINI做放电测试，看看倒底什么情况





电池内阻接近60mΩ





问题出现了，下面这张图是第二次放电测试的截图，电池在放电的时候，电压会自己随机出现无规律的抖动（整个测试过程中没有移动电池以及测试仪）；第一次测试的时候也是放电后期出现了这样的情况（当时以为是不小心碰到了EBD-MINI测试仪导致的，也没截图）。所以这节电池是有问题的，如果在电池电压本身就比较低的情况下，出现这种电压抖动，很容易触发洗手机的低压保护，一旦抖动时的电压低于保护电压的阈值，洗手机就会认为电池电压过低，然后自动关机了。

题外话：这种电压会自己抖动的电池以前也遇见过，当时就是认为测试过程中碰到了测试仪或者电池导致的，现在看来不是，应该还是电池自身的问题。如果有哪位坛友知道电池会出现这种情况的具体原因，还望不吝赐教，在此先谢过。





泡沫洗手机修好了，悟空又可以无忧无虑的洗手/洗澡了，取经路途漫漫，一定要做一个香喷喷的行者







谢谢大家的观赏，如果大家觉得帖子有用，请点击下方的《点赞》和《收藏》，也欢迎大家回帖讨论，我们下期再见！
