[综合] DIY的时候经常会用到LDO,测试一下可以40V@200mA的LDO SE8530

    [复制链接]
发表于 2023-2-26 17:57:44 | 显示全部楼层 |阅读模式

爱科技、爱创意、爱折腾、爱极致,我们都是技术控

您需要 登录 才可以下载或查看,没有账号?立即注册

x
LDO是很常用的IC,DIY的时候经常会用到,比如常见的6206、71xx,可以在低功耗的场合提供非常方便的电压转换。如果输入的电压比较高的话,就需要高耐压的LDO。最近买了一些思望的SE85xx系列,SE85xx系列的LDO提供的输出电压有1.8V、2.8V、3.0V、3.3V、3.6V、4.2V和5V,全系列的输入电压极限可达40V,最大电流输出能力200mA(Vin、Vout压差较小的情况下)


下面就用一颗SE8530焊到板子上做个测试,给大家来做个参考。输入端用了一颗50V1uF的电容,输出端用了一颗16V10uF的电容。




思望SE85xx系列的规格书摘要






SE8530的静态电流2.5uA,非常好




然后准备做输出纹波测试,LDO的输入电压为9V

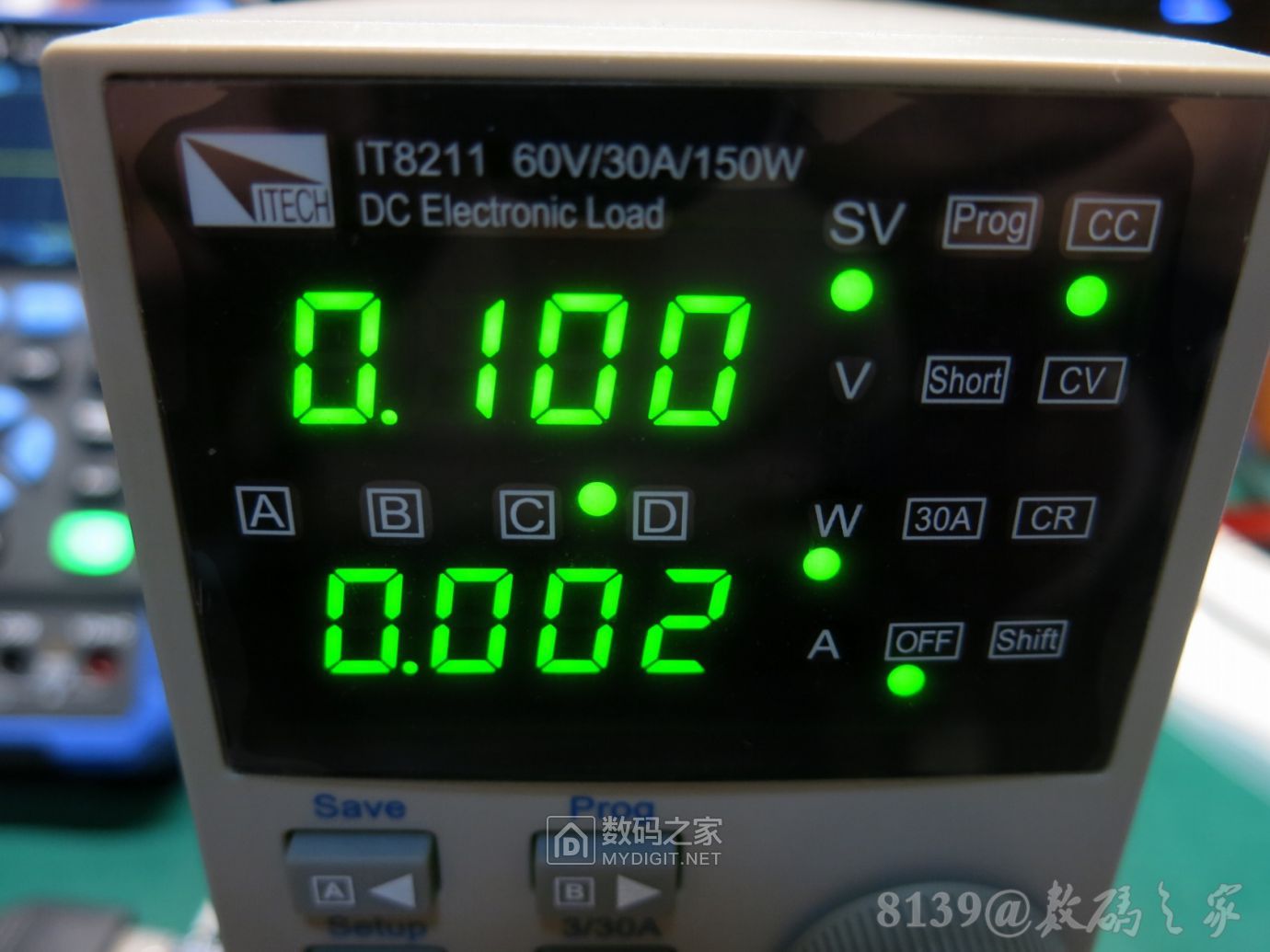

空载纹波几乎为0,显示的2.8mV有可能是电子负载或者接地鳄鱼夹引入的额外噪声

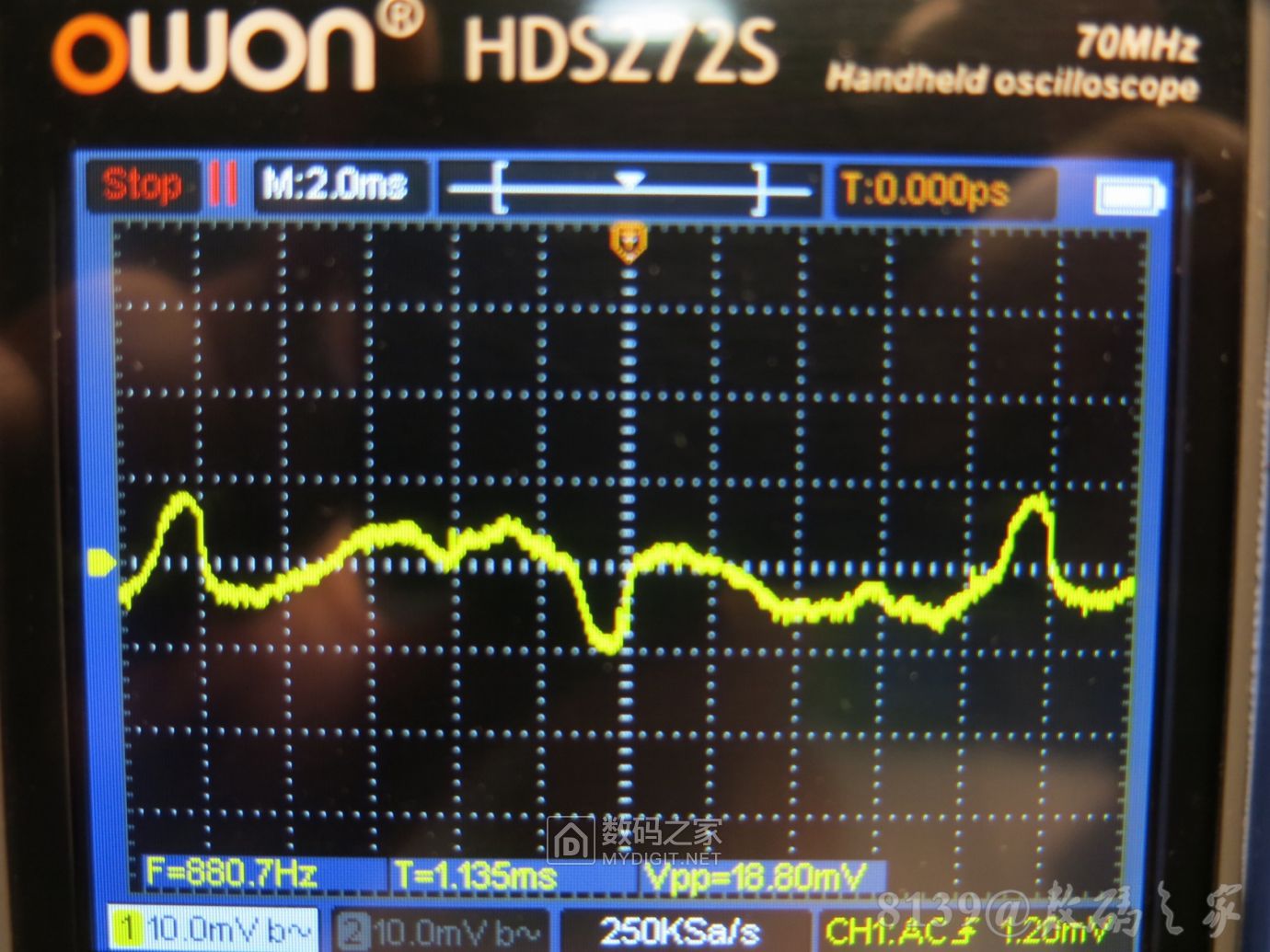

输入9V,输出10mA的纹波






输入9V,输出50mA的纹波






输入9V,输出100mA的纹波






输入9V,输出120mA的纹波






输入9V,输出150mA的纹波,此时LDO已经超载,纹波根本没法看了,输出电压也一直不停的跳变,还好没冒烟










SE85xx系列支持40V的极限输入电压,由于手里没有40V的电源,就用30V的可调电源测试一下吧






30V输入的情况下,若输出端稳定保持3V左右的电压,输出的电流只有25mA左右;如果输出电流再大,电压掉的会比较厉害




输入30V,输出25mA时的纹波






SE8530如果全功率运行的话(比如9V输入,130mA左右输出),芯片是非常热的,表面温度超过了100℃




如果输出功率在一半左右(比如9V输入,60mA左右输出),温度会迅速下降到60~80℃左右。LDO一般封装都比较小,SOT23和SOT89是最多的形式,压差转换产生的热量会在芯片内部迅速聚集且不容易消散,所以LDO的厂家建议使用LDO的时候,输出电流按照50%留出余量是有道理的,而且和周围的其它元件要保持足够的距离并加强散热(下图板子边缘的温度都有47.6℃,很热了)。




下面是SE8530输出3V左右电压时,最大的电流输出能力记录表格,供大家参考。




全部的作案工具,晚上测试得太晚太困了,结果忘了放孙悟空手办了


登录/注册后可看大图







谢谢大家的观赏,如果大家觉得帖子有用,请点击下方的《点赞》和《收藏》,也欢迎大家回帖讨论,我们下期再见!


登录/注册后可看大图





登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图


登录/注册后可看大图


EOF
