打孔法无损拆解并维修米家自动洗手机PRO（MJXSJ04XW)

杨成通

一、拆机篇
在某鱼上以20包邮的价格收了一个坏的小米洗手液机PRO，为什么坏的也收？纯粹是为了打发时间，如今看场电影打发2小时也得花个几十块，我花20块连拆带修还要拍照，可以打发一星期的业余时间。这样一比较是不是很划算？

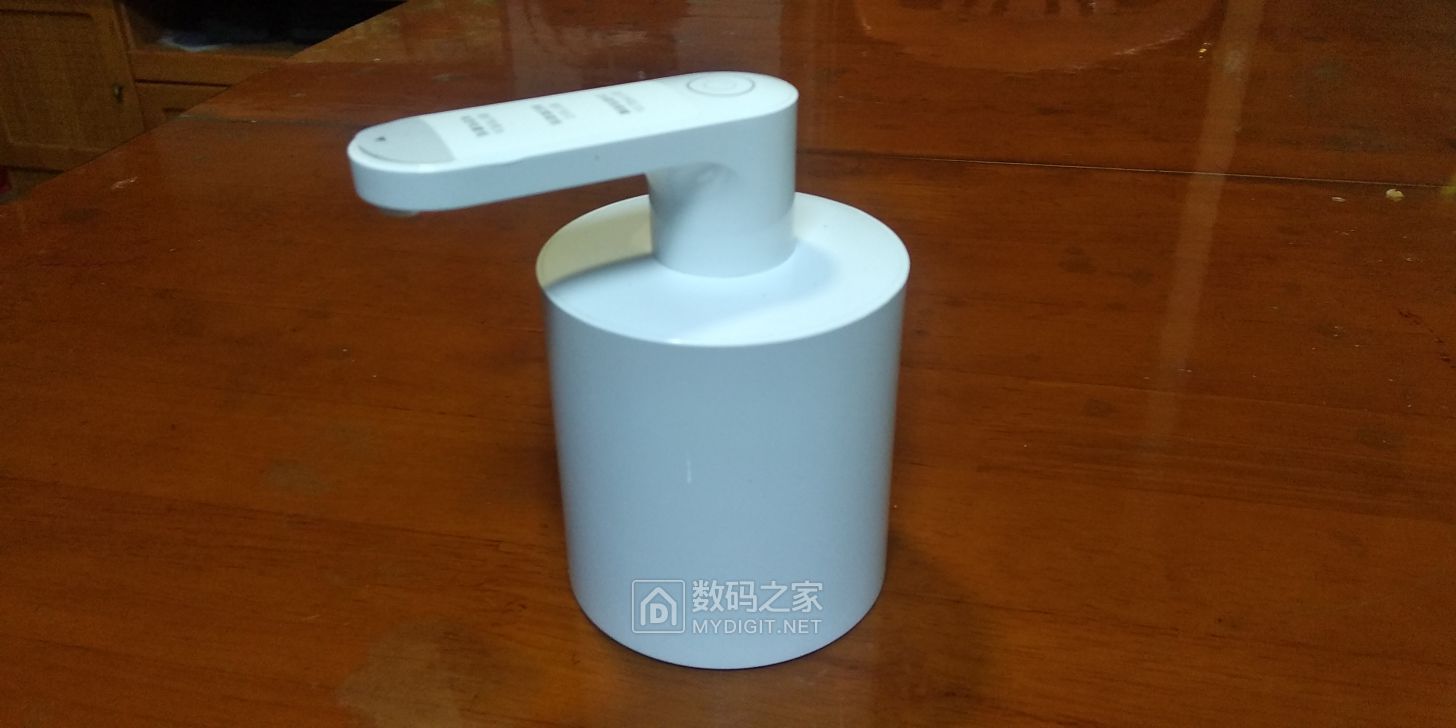

下面开始拆解：此机器卖家描述是无反应，按键也无反应，插上充电也无反应，反正怎么弄都无反应。外观还挺新的，就坏了。

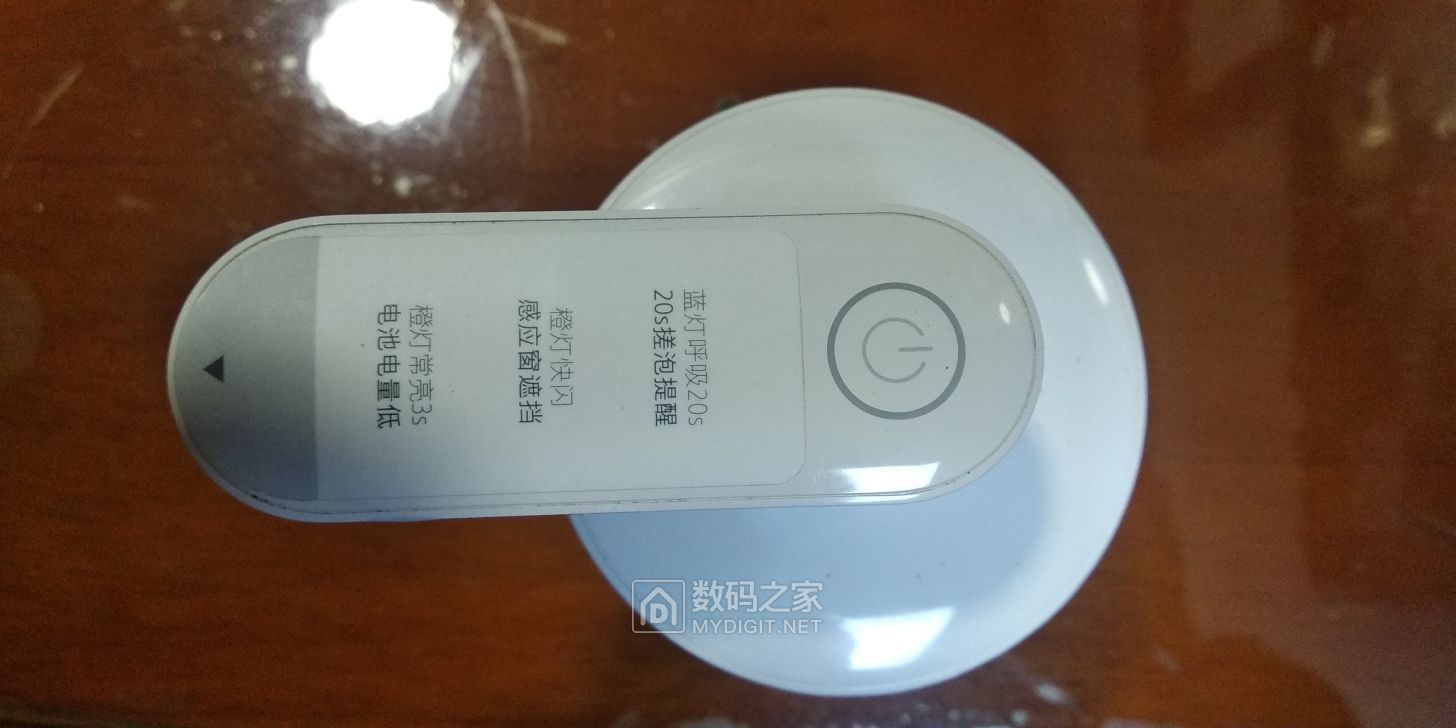

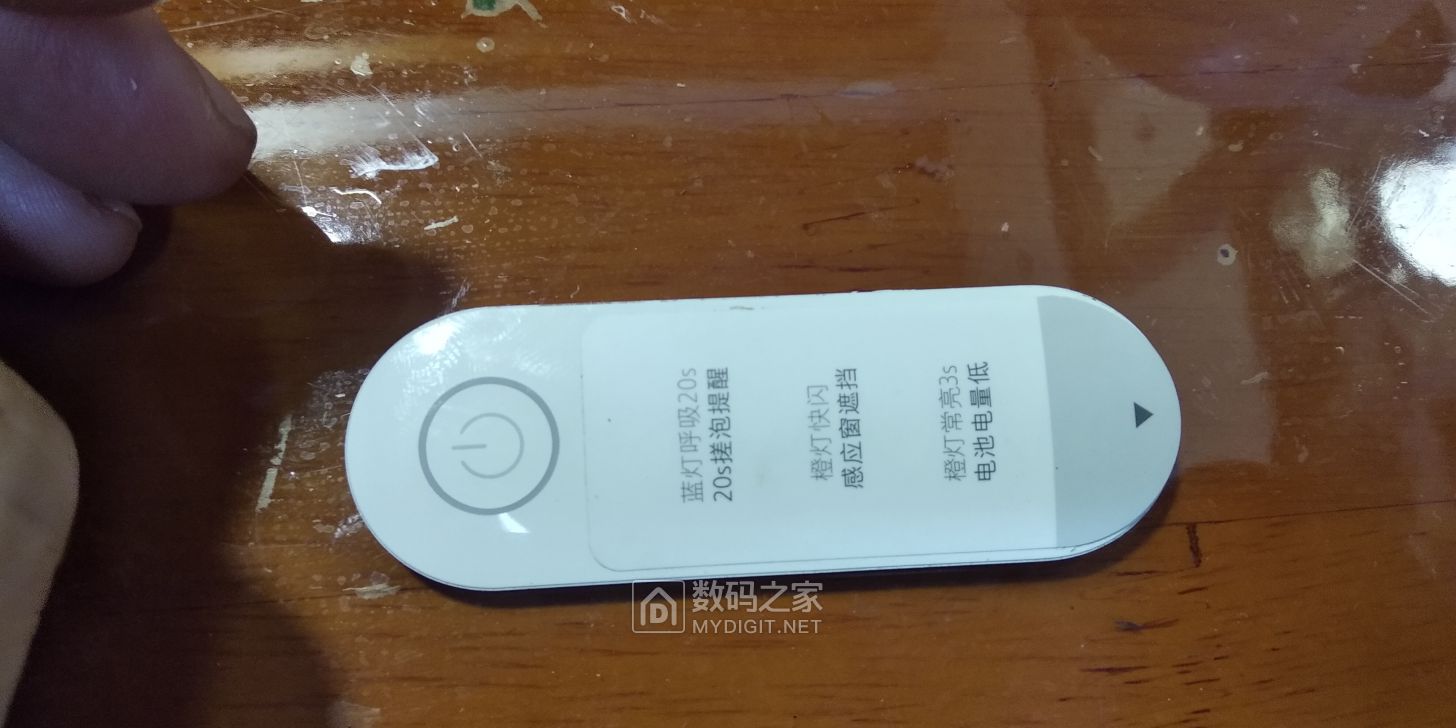

上面的提示贴都还在，看提示贴可以知道PRO版增加了一个新功能，在吐泡以后蓝灯会闪20秒，以提醒搓手要搓够时间。

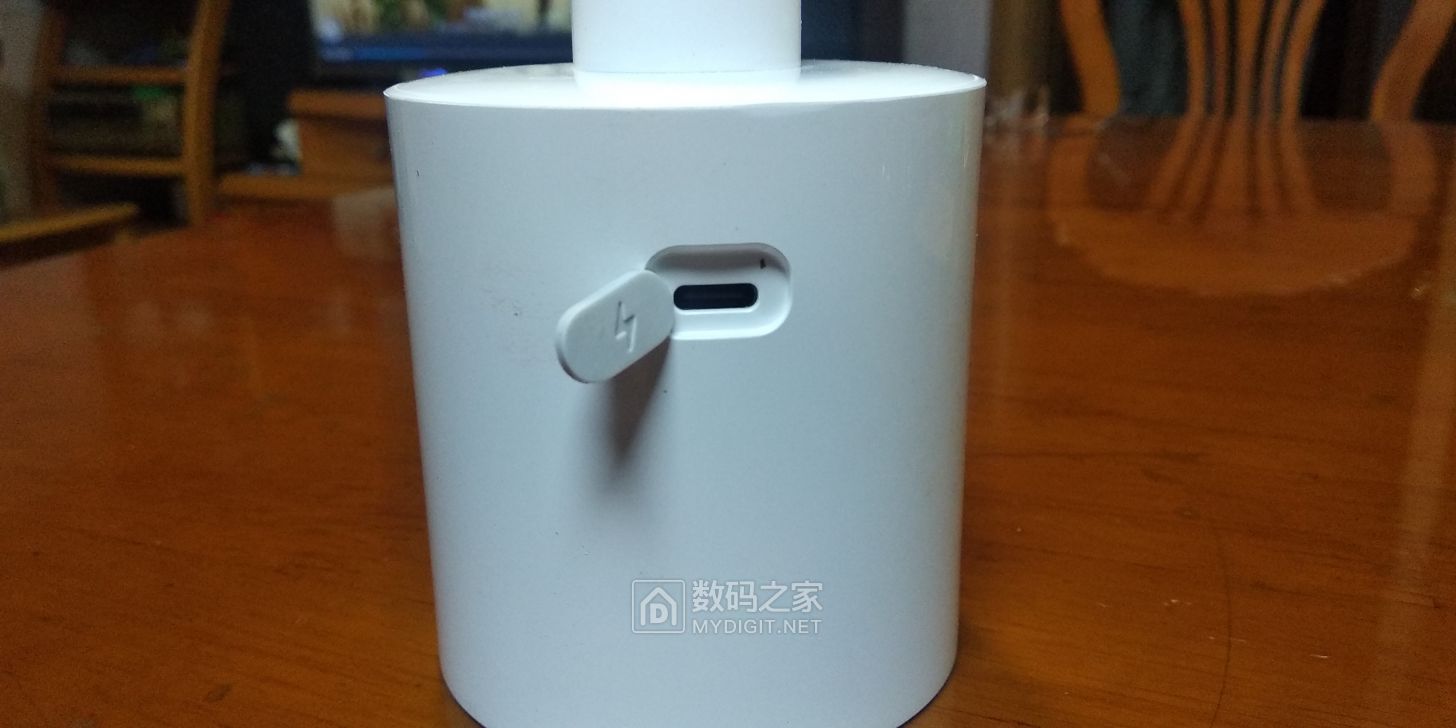

后面是TYPE-C的充电口。

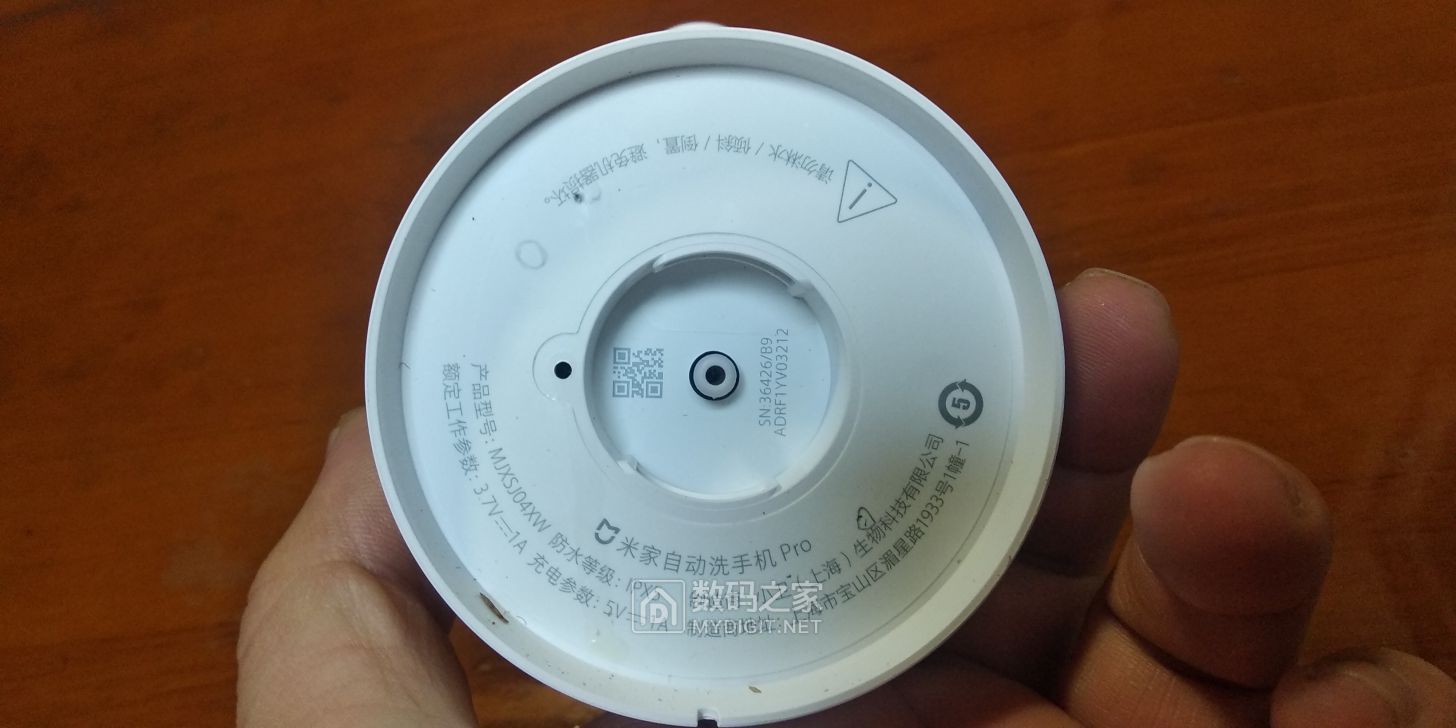

底部，可以看到我用铅笔画了个圈圈，其实这个圈圈画错位置了，后面会交待。

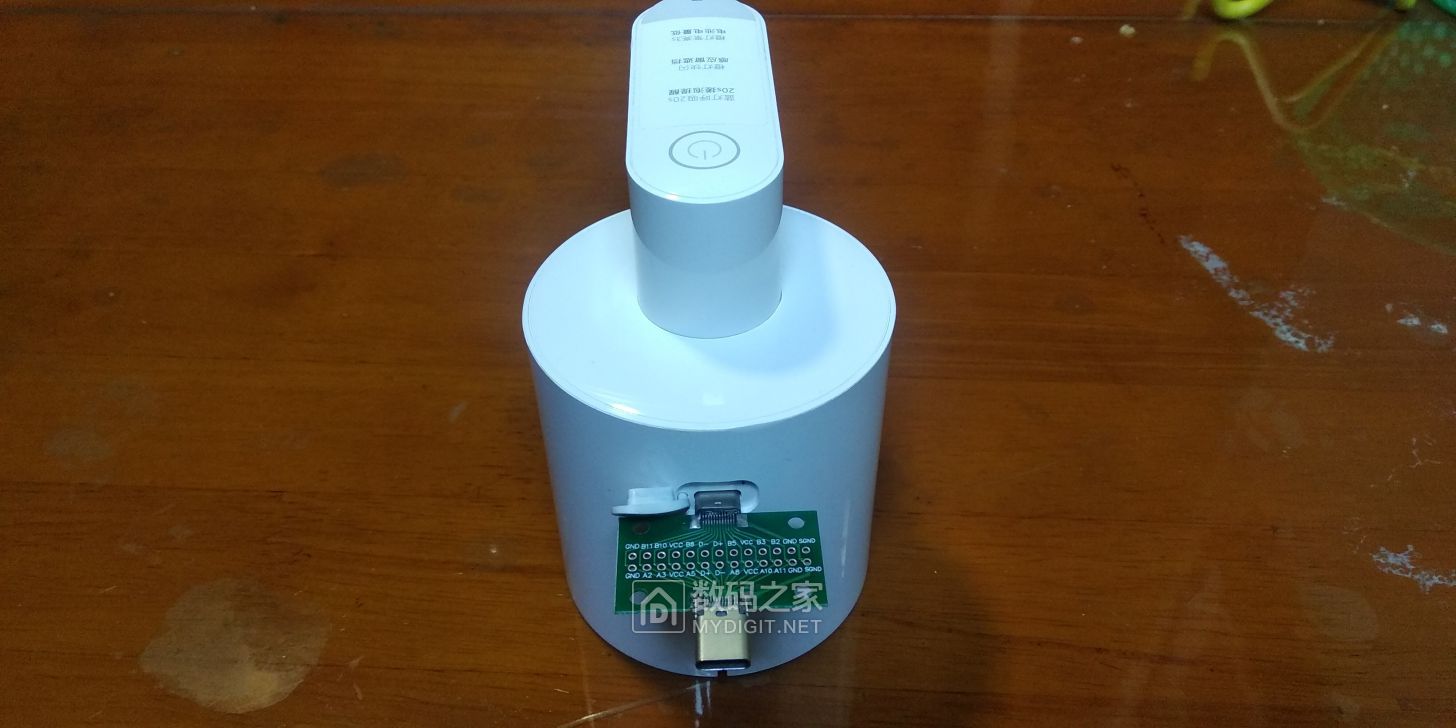

准备试一下机，先插上TYPE-C转接板

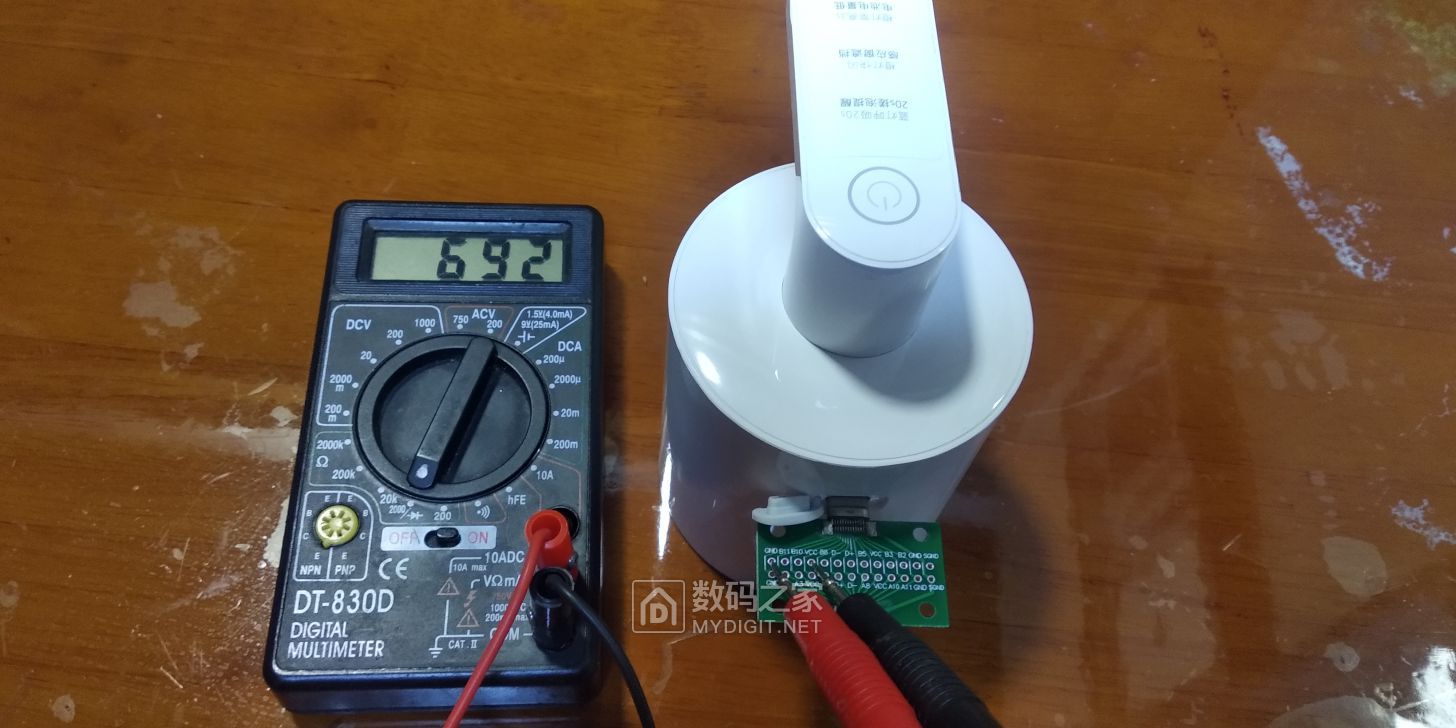

打一下阻值看有没有短路，还提正常的，GND到VCC有一个二极管压降

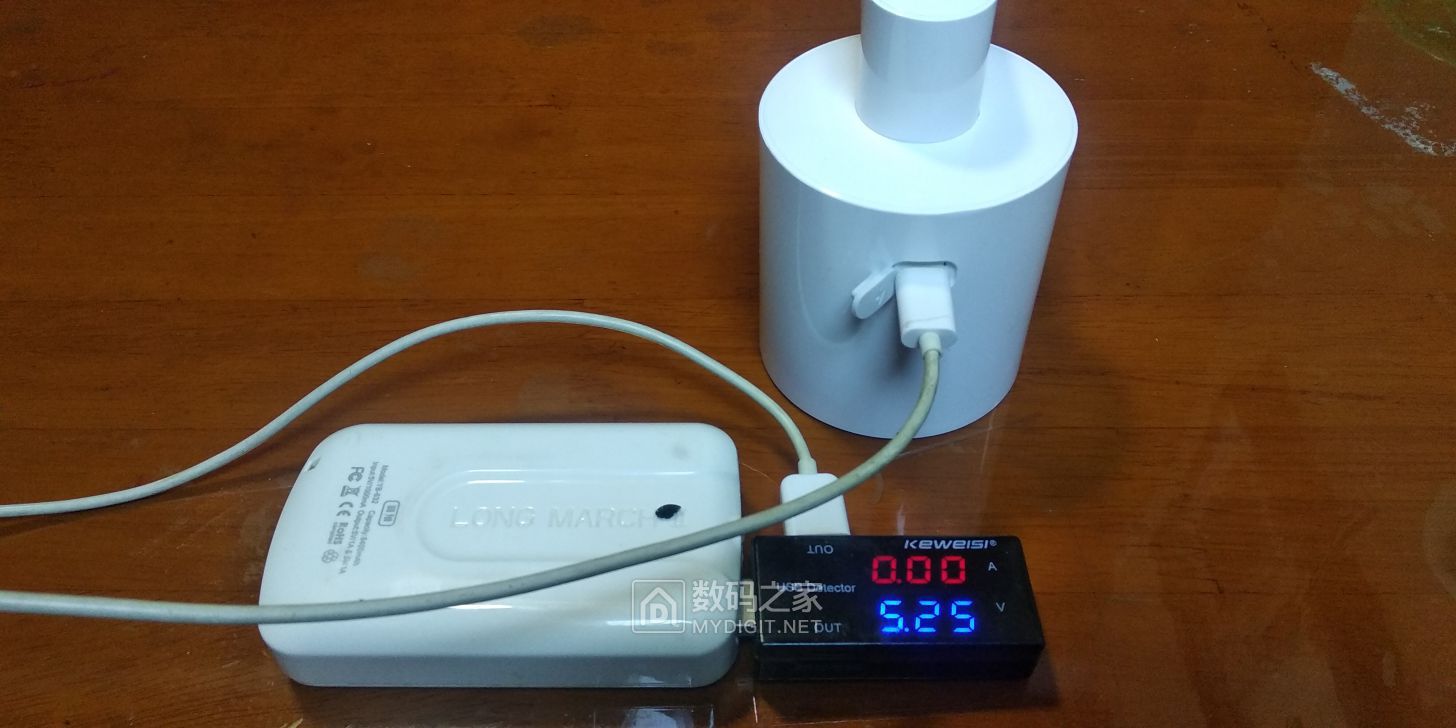

插上充电，没有电流

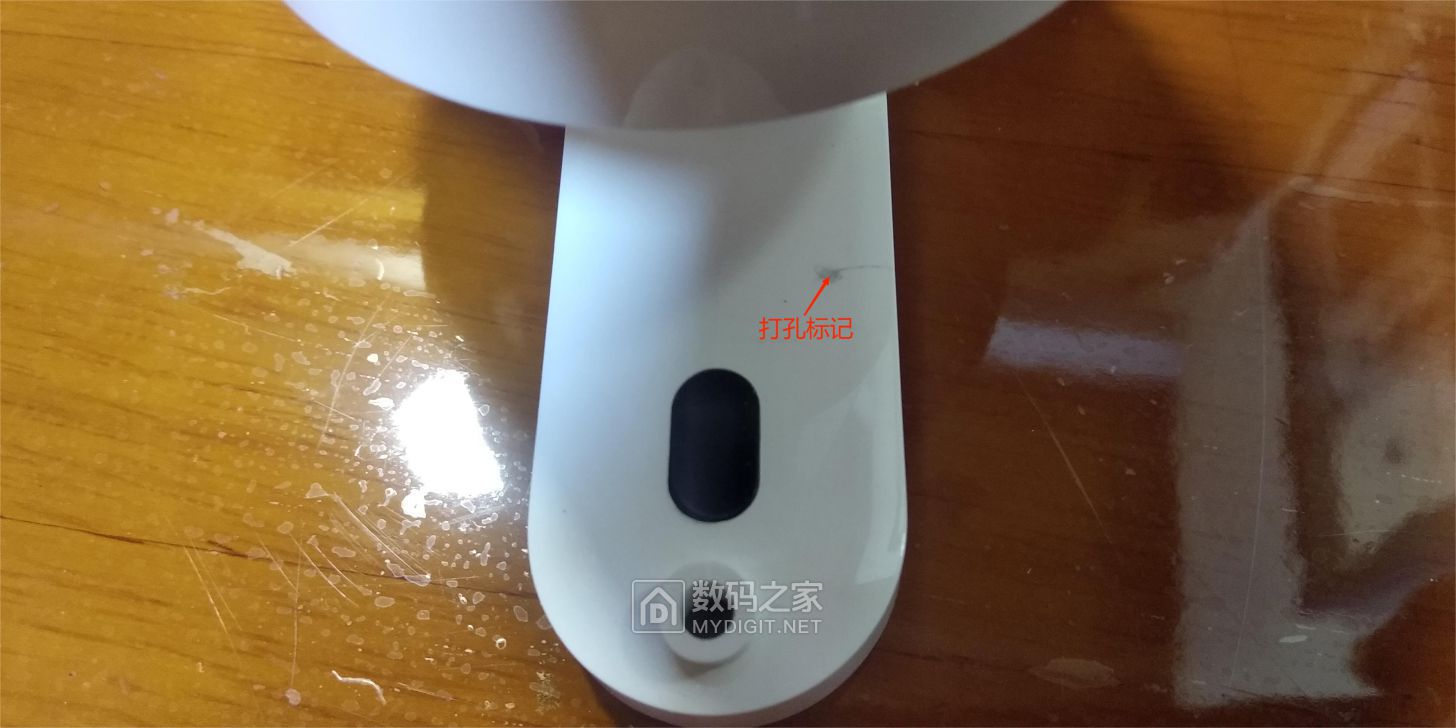

那就开拆，之前在“某日头条”上看了别人的拆机视频，他的拆机方法是从外面的缝隙撬，结果是撬得外壳全变形了，最后无法复原，废了。吸取他的教训，咱不撬，默默地记下了里面电路板、电机、电池的位置，打算用咱数码之家对付米家洗手机的传统拆机方法——打孔从里面捅。先用铅笔做个标记，从这个位置打孔可以避开有用的零部件。

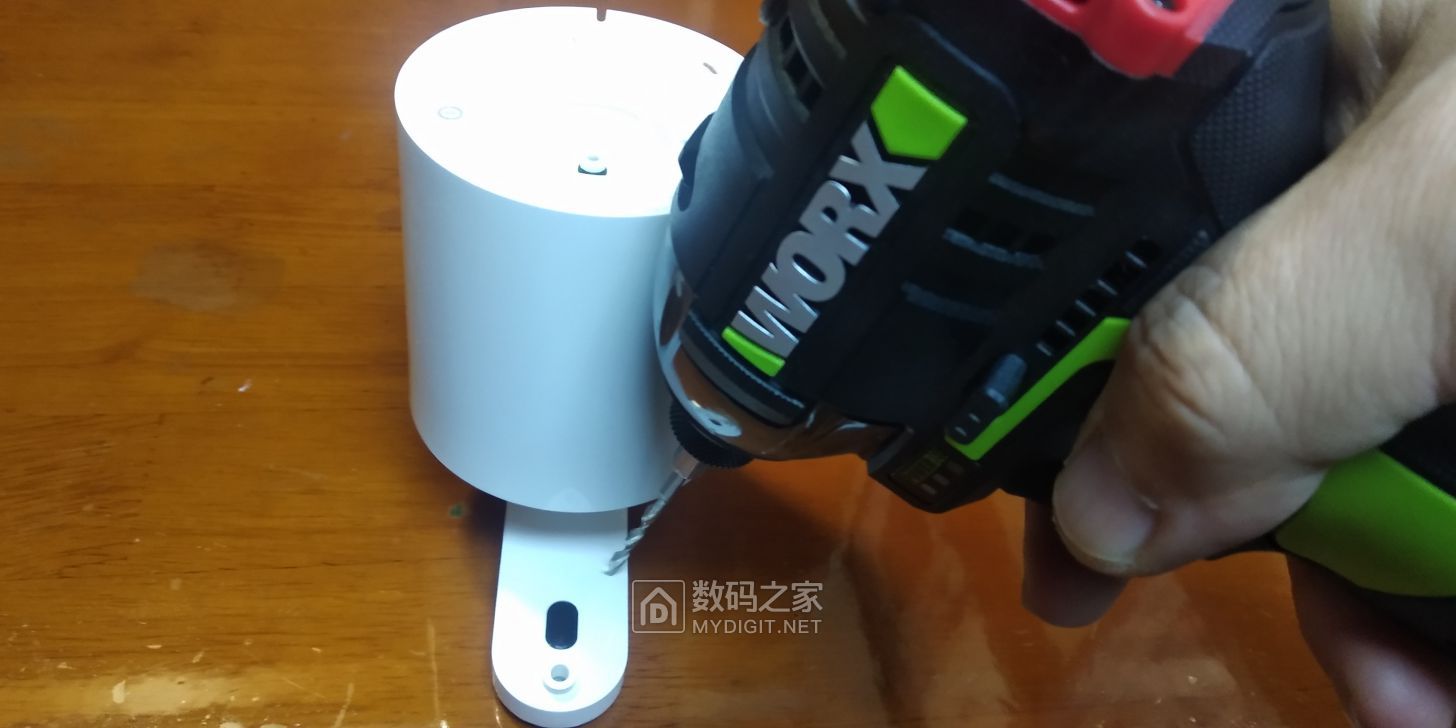

虎摸已久的威克士132终于有机会实战了，装上3mm钻头，开孔

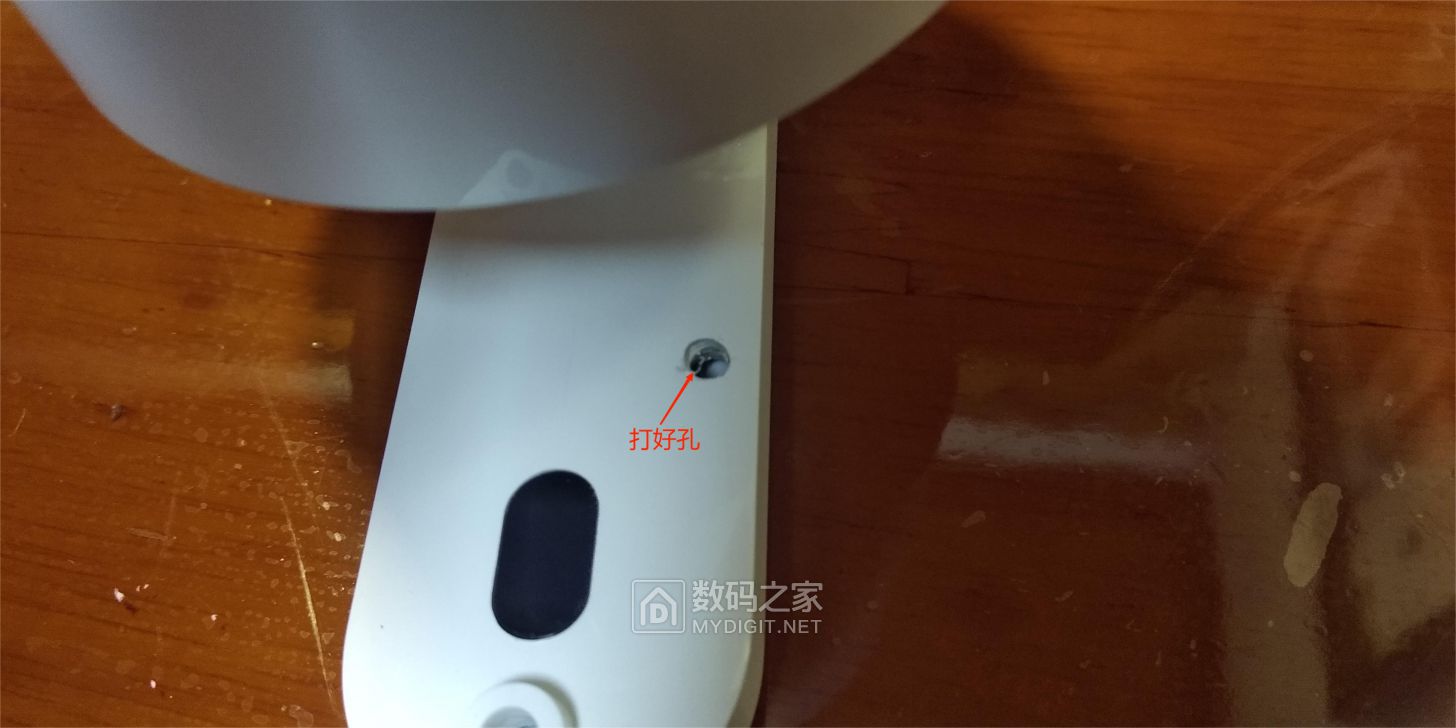

2秒打穿，威克士表示还没钻过瘾就停了

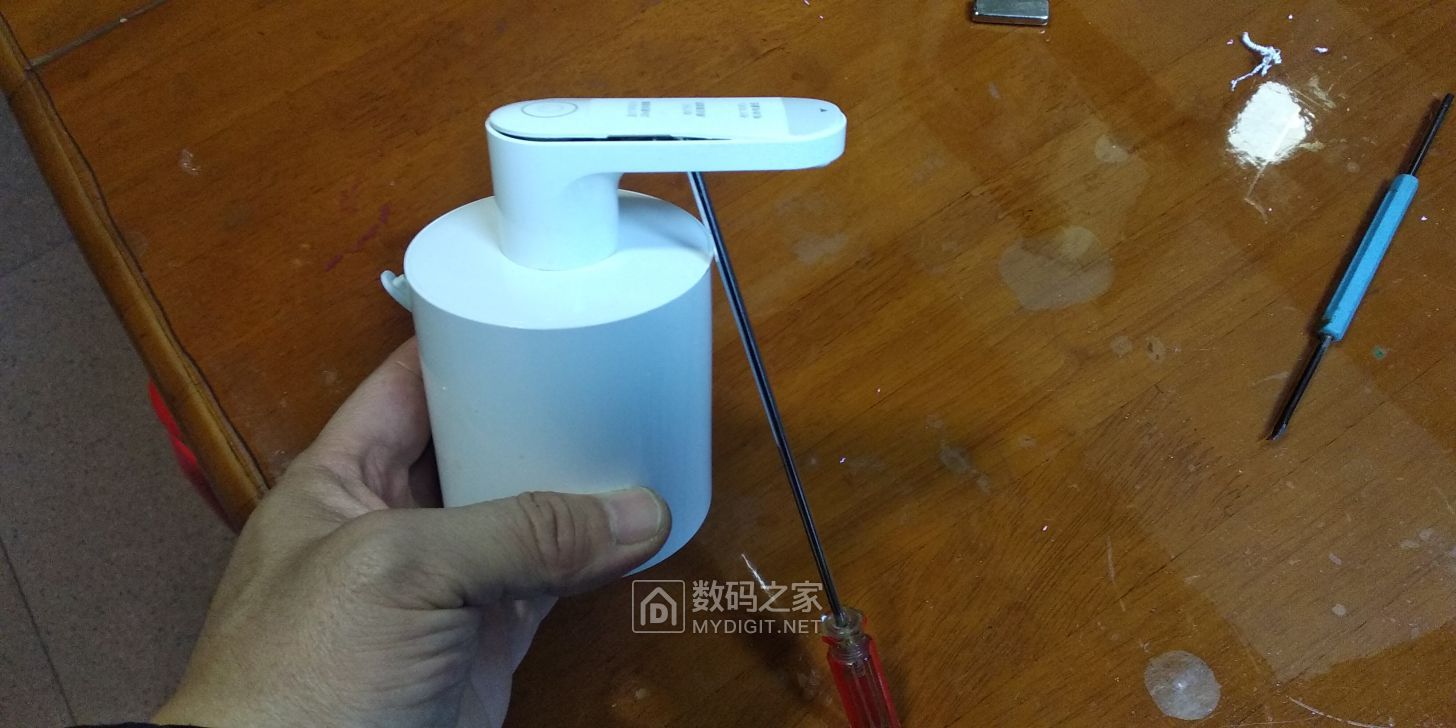

下面就是插入……使劲……，缝隙出来了，外面再用撬棒配合就能拆下上盖

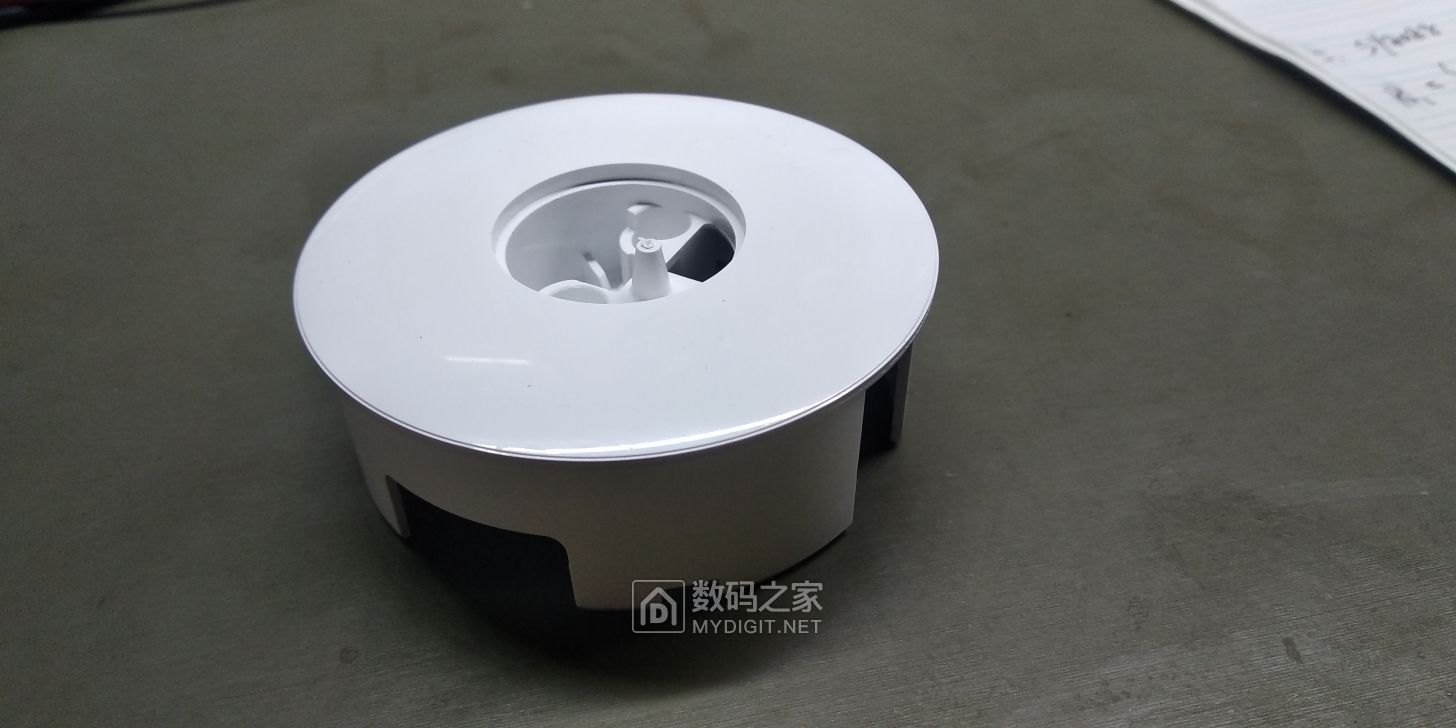

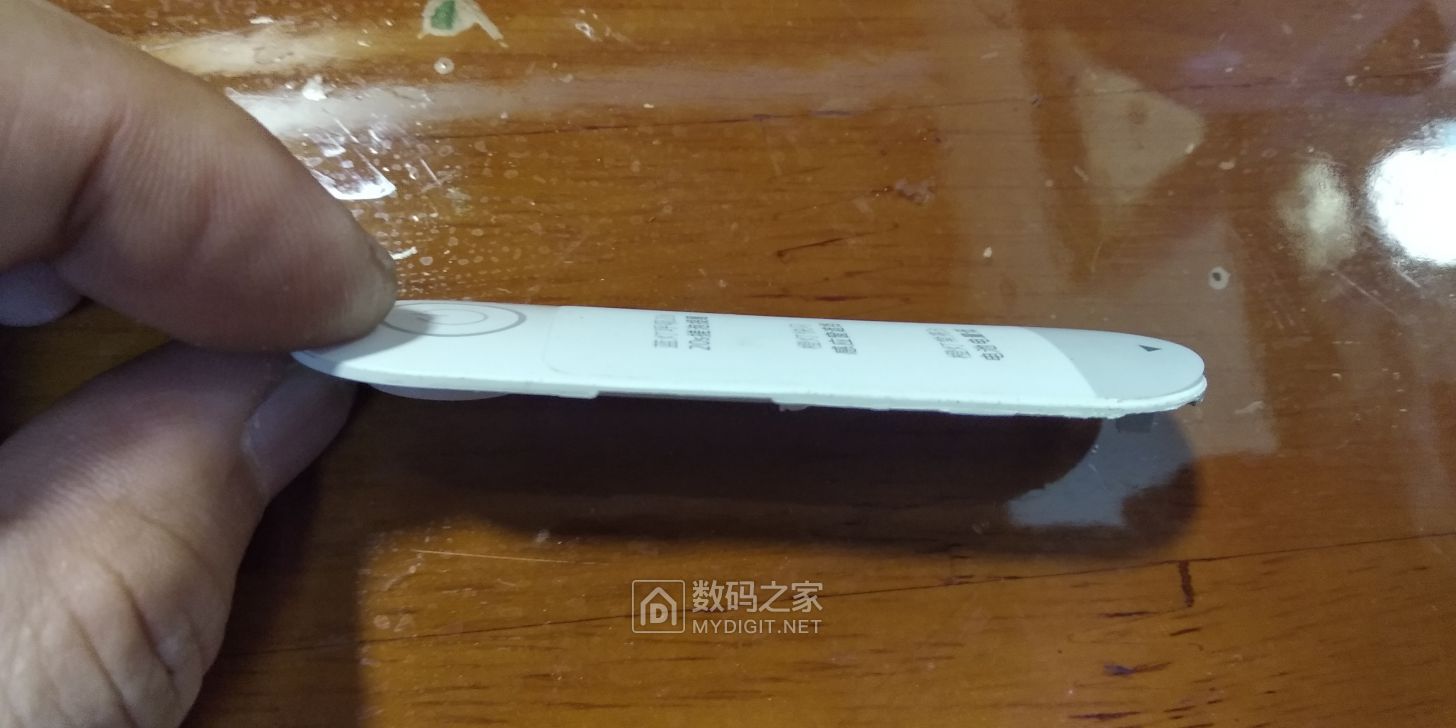

拿下，没有变形

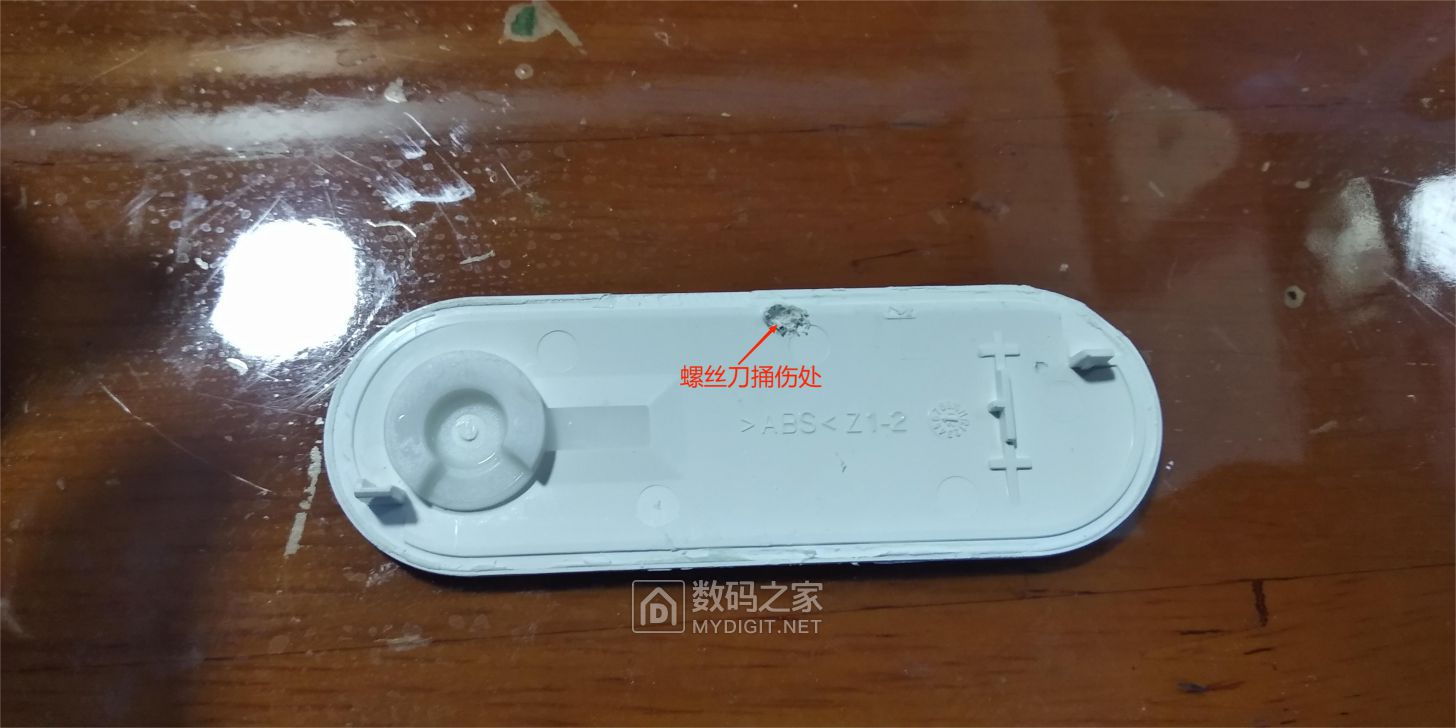

由于抽插太用力，桶出了印记


外面没事，很完美

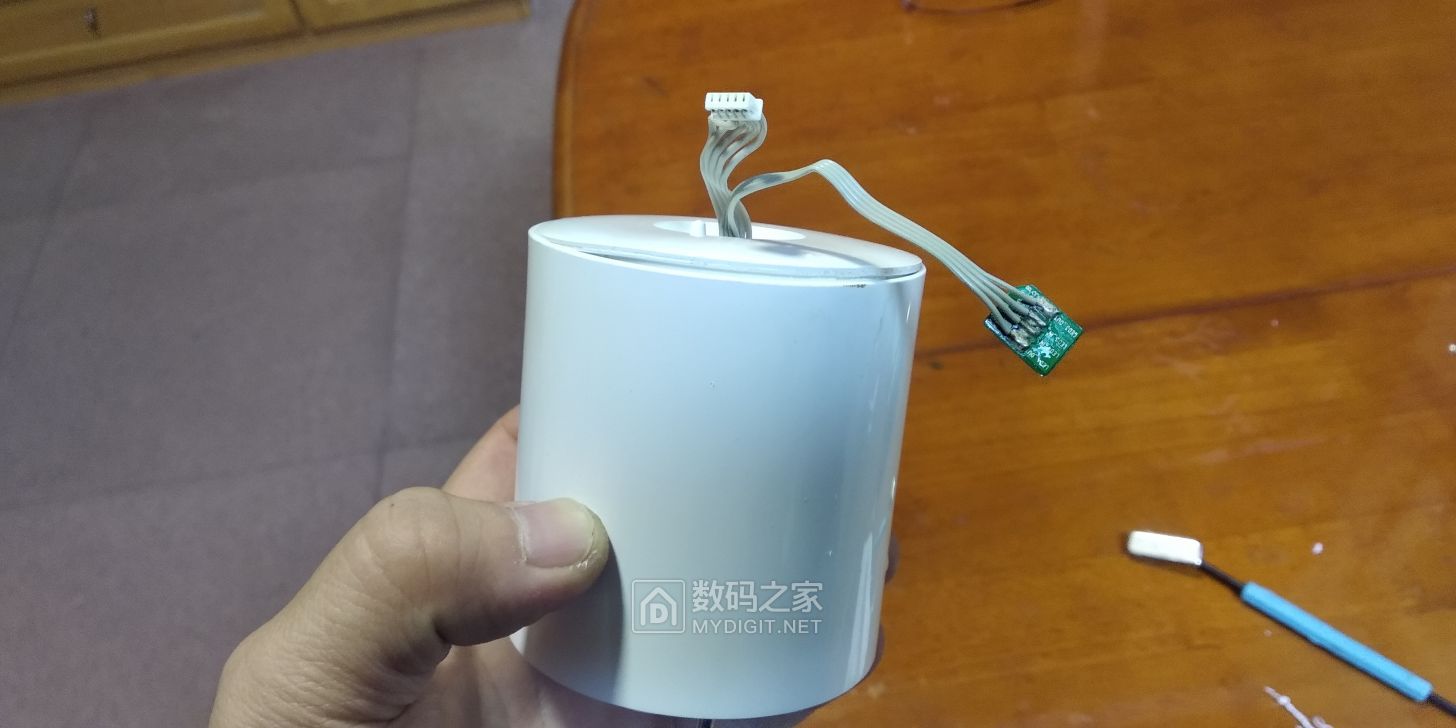

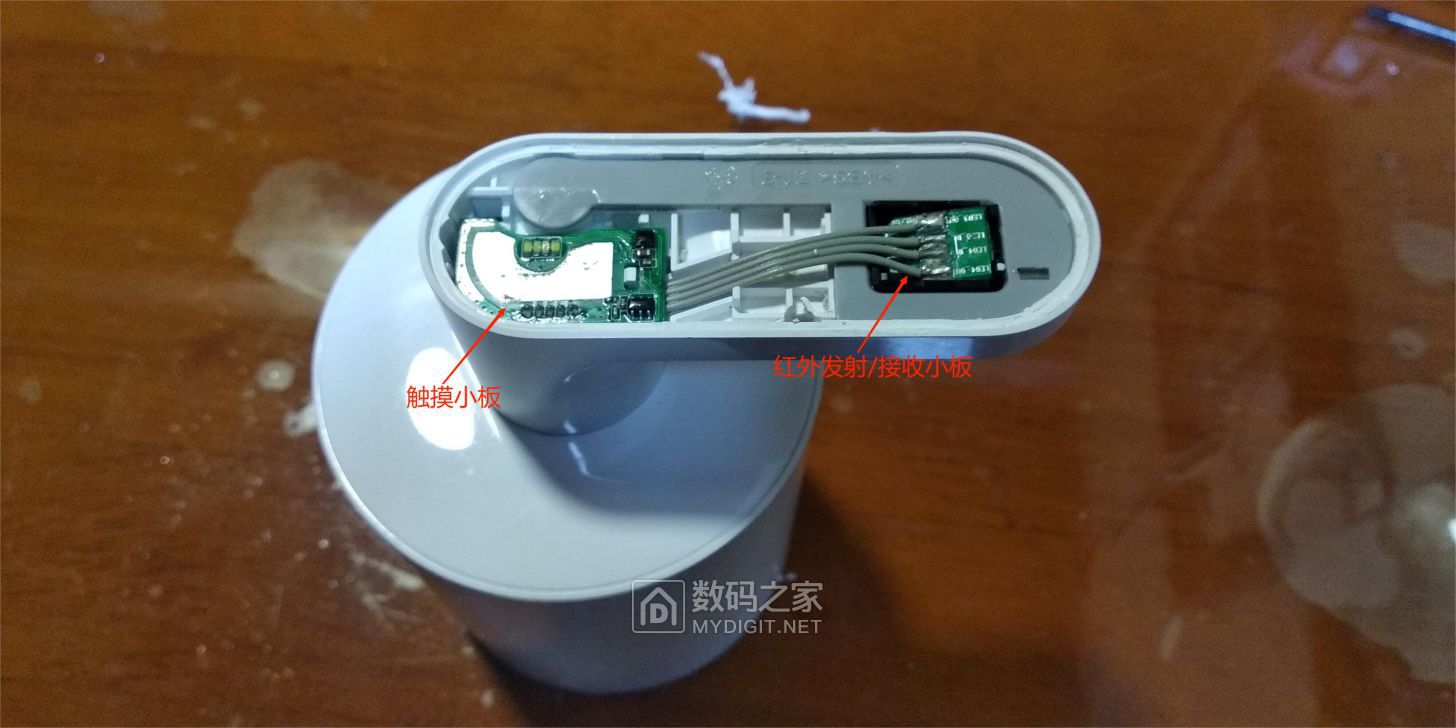

上盖里面的结构，和一代洗手机差不多，一块红外小板，一块触摸小板

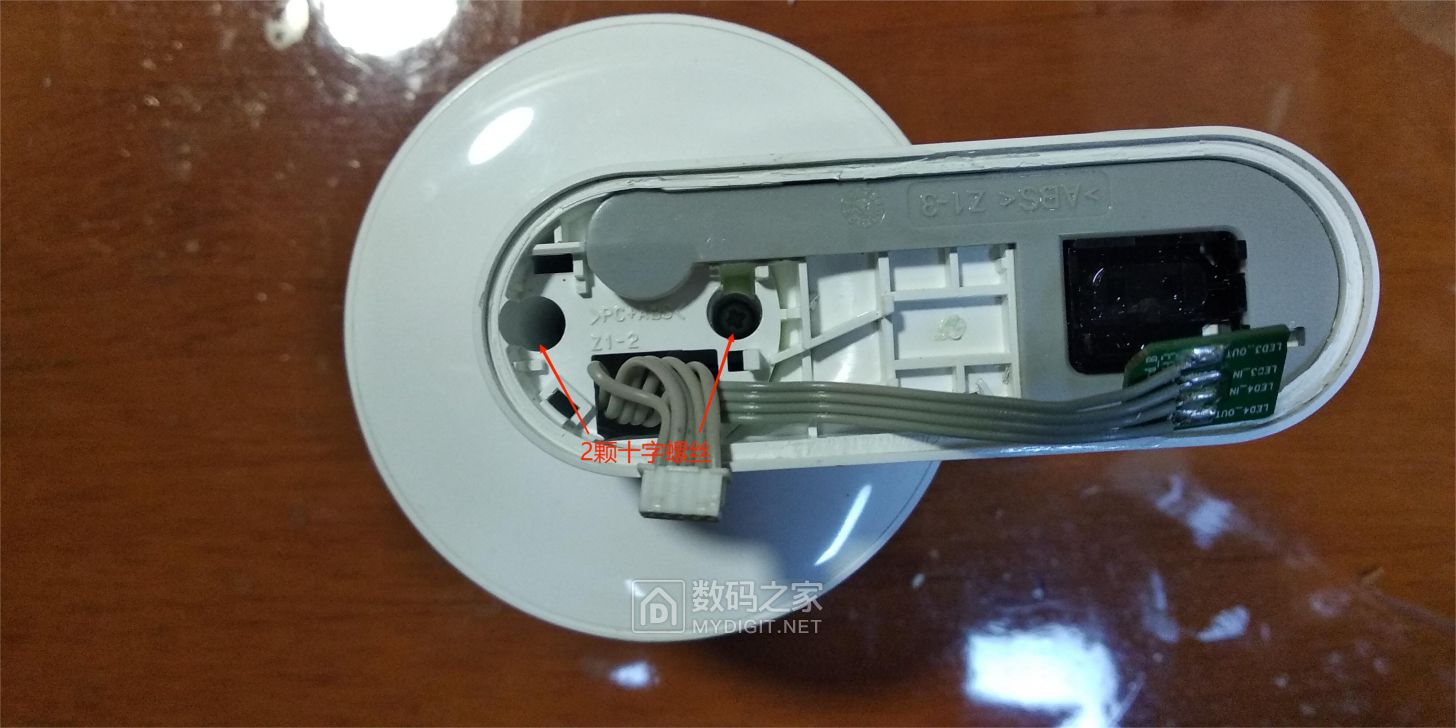

拿掉2块小板后，露出2个螺丝孔


打下螺丝，拿下“水龙头”，下面这个盖子还是超声波焊接的，同样需要捅

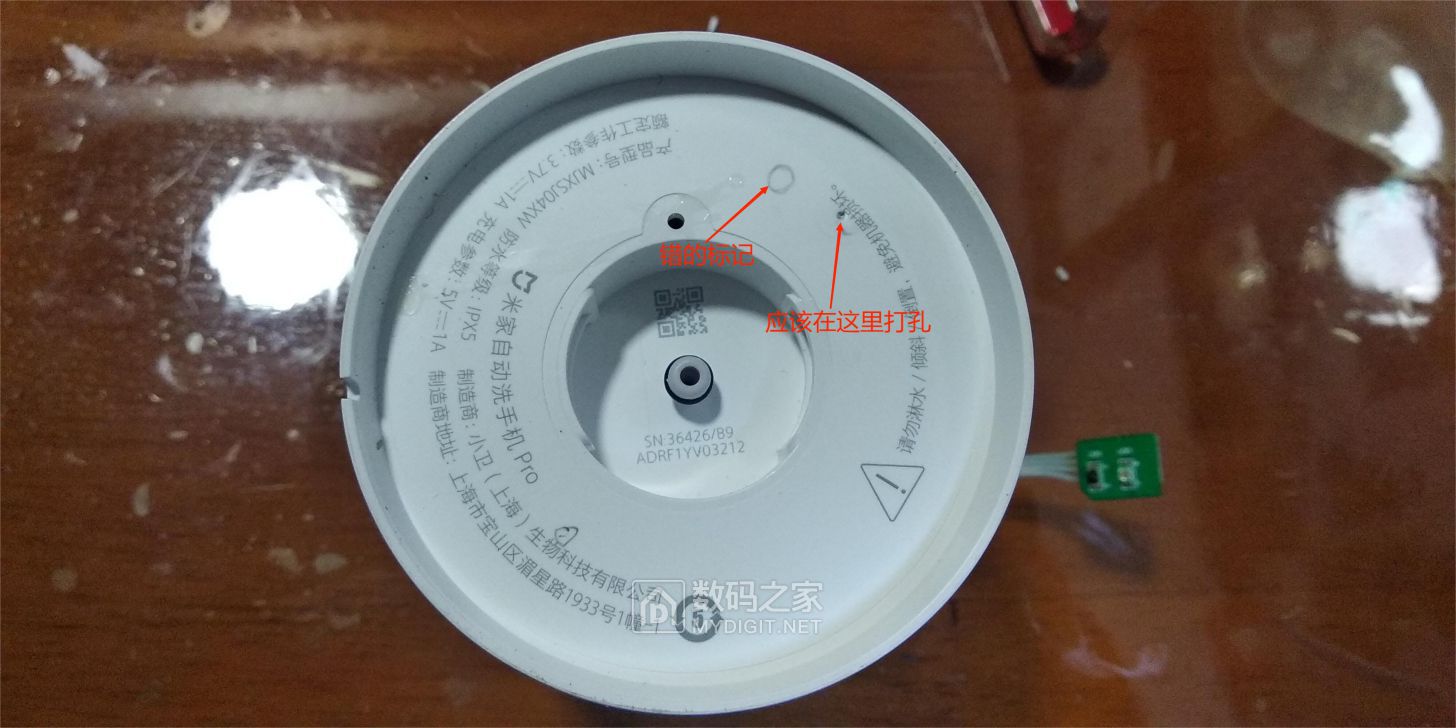

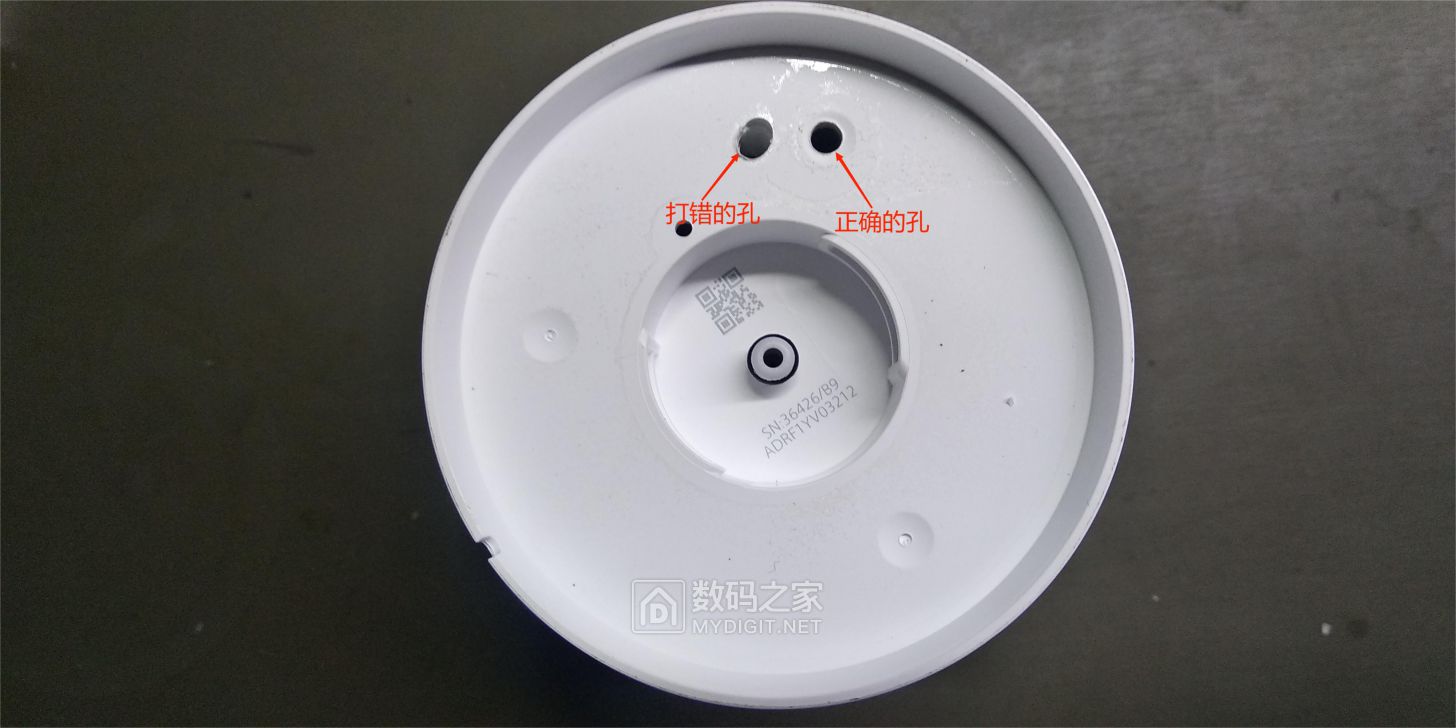

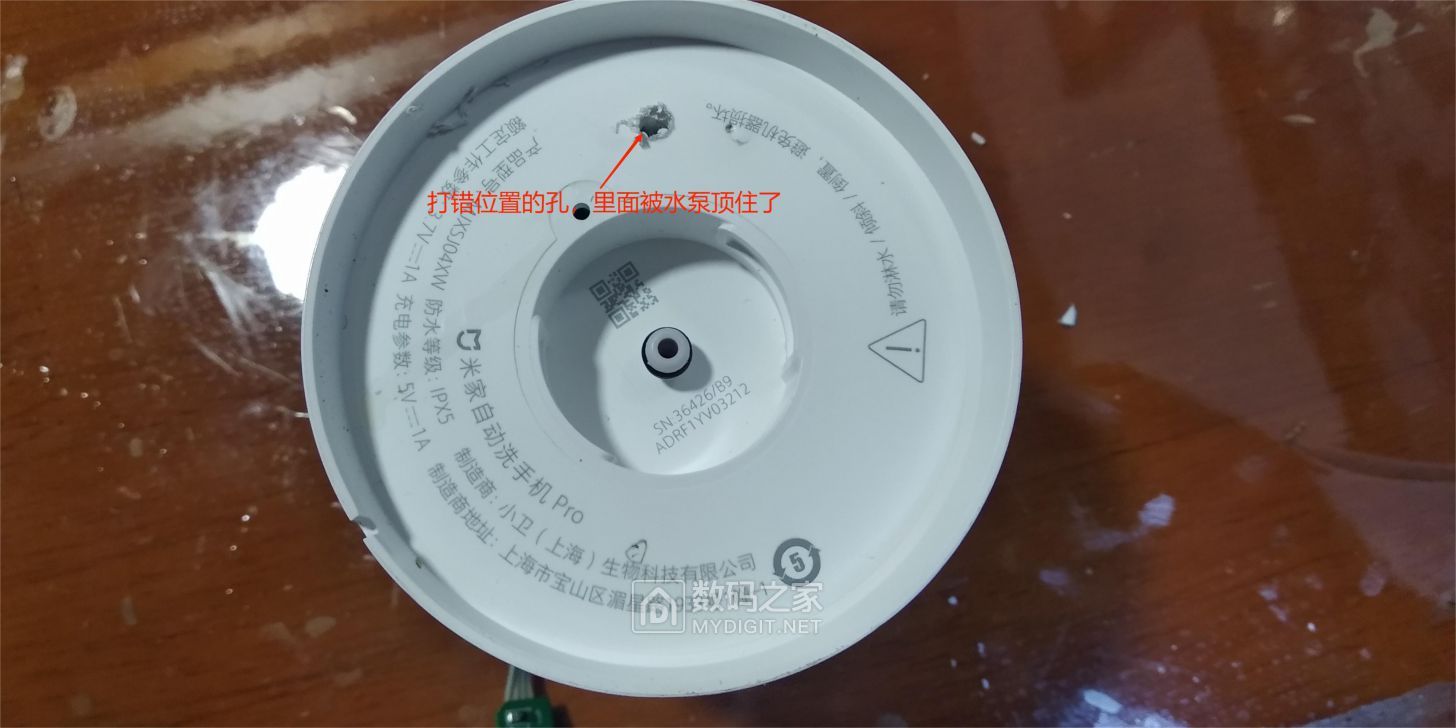

同样是做标记，应该是我对视频里的记忆出现了偏差，导致打错孔了


大错已铸成，打完孔后发现螺丝刀捅进去里面有东西顶住，后来发现是打泡沫的泵顶住了


重新打孔


同样的方法捅开一条缝，再配合撬棒撬

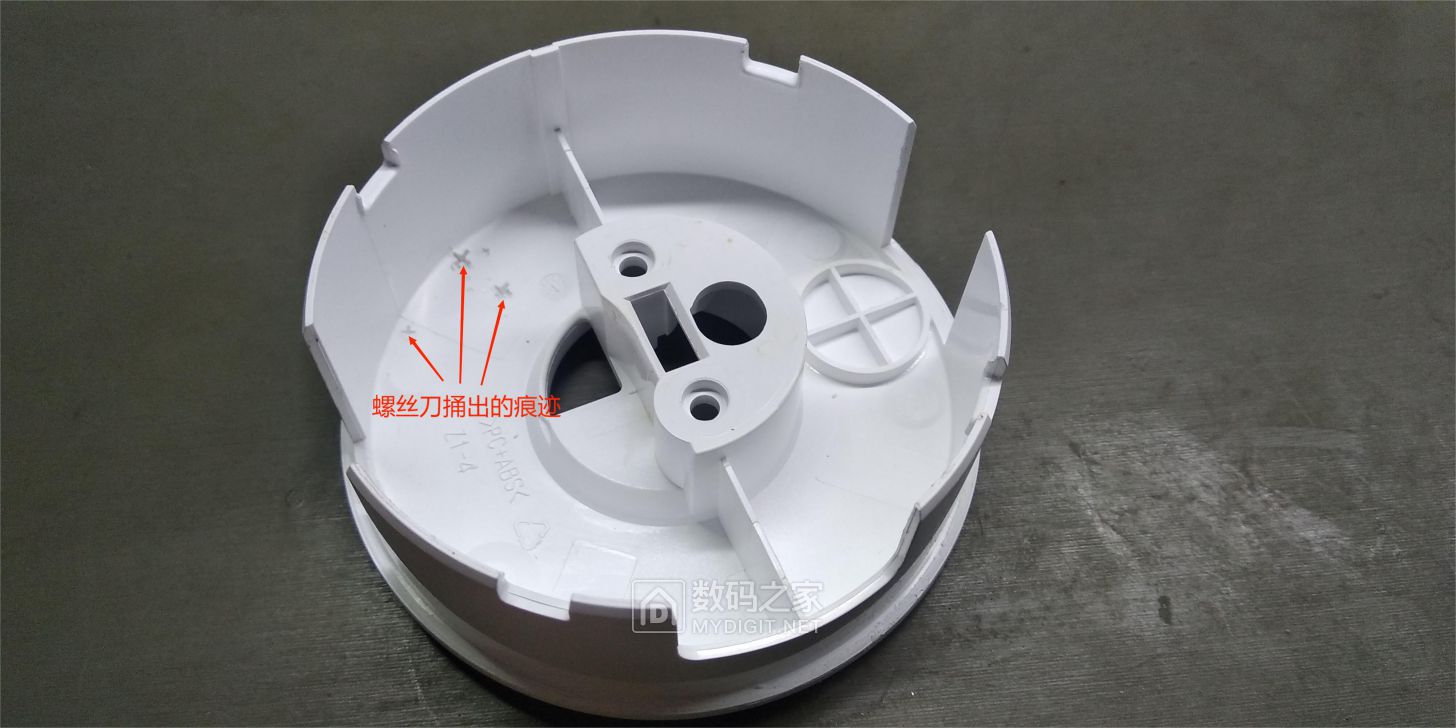

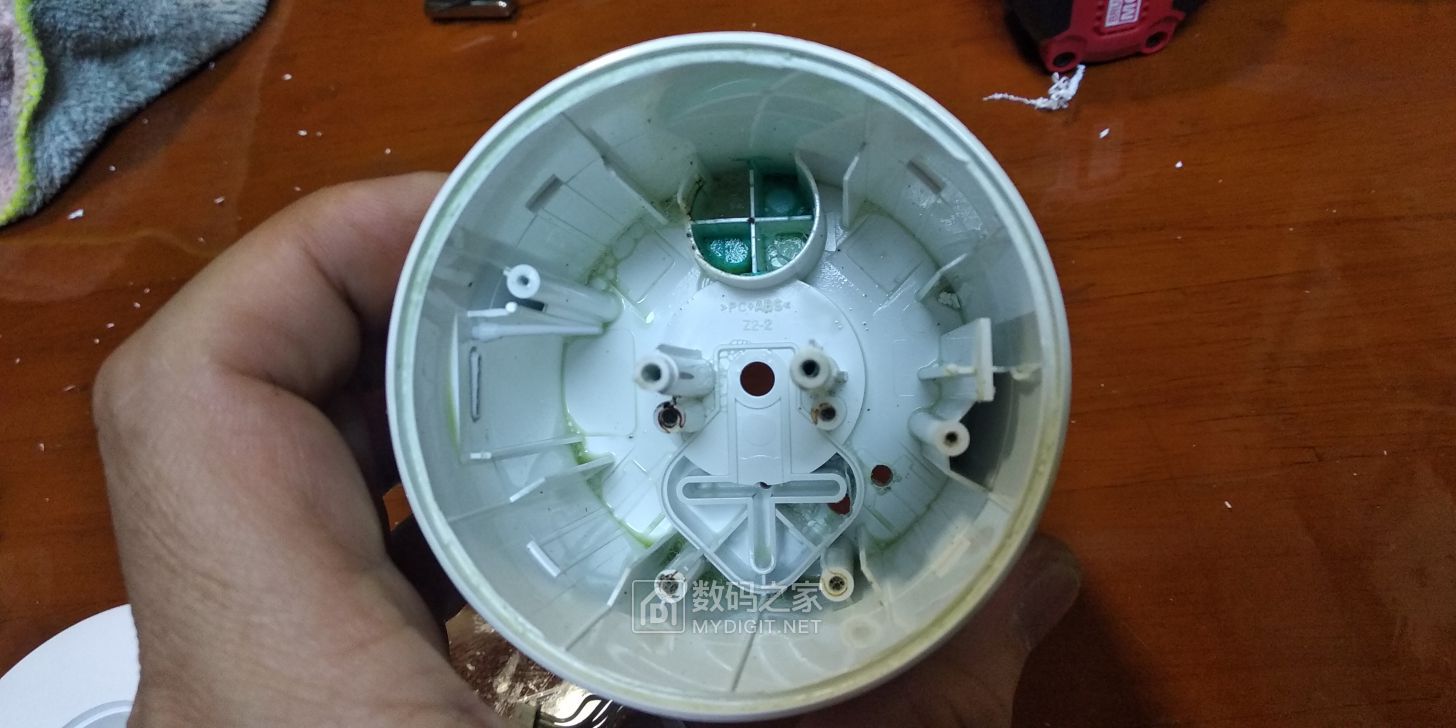

取下，同样有捅的痕迹

正面还好，比较完美

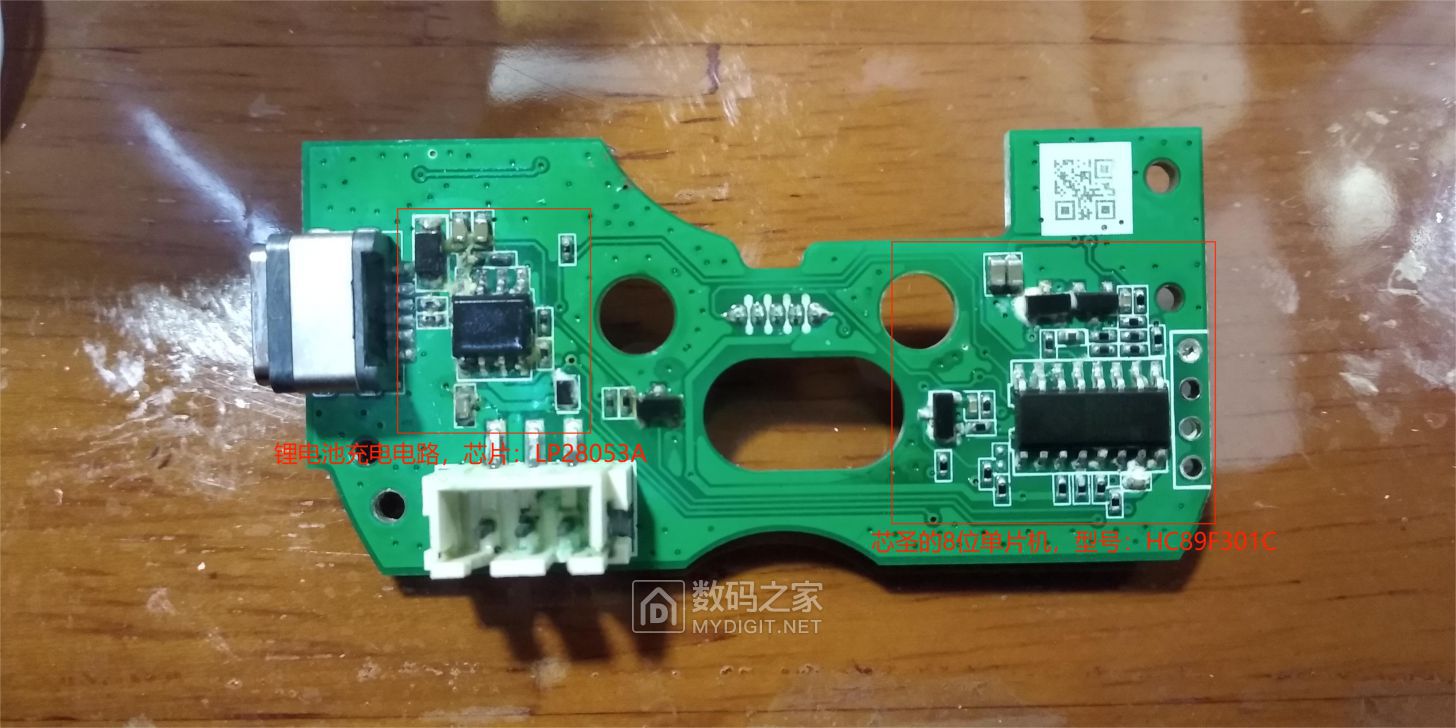

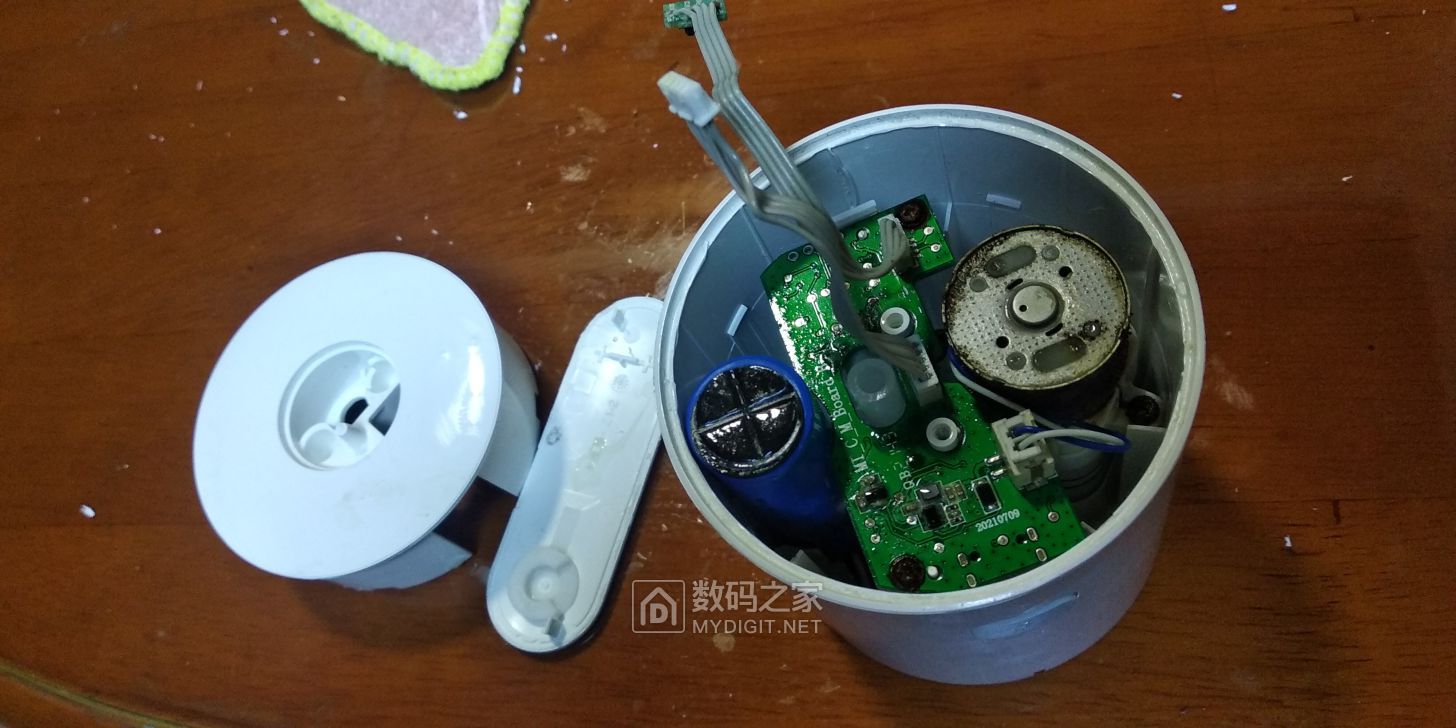

里面这块才是主板，主要功能都在其上，里面都是漏出来的洗手液


各功能区域

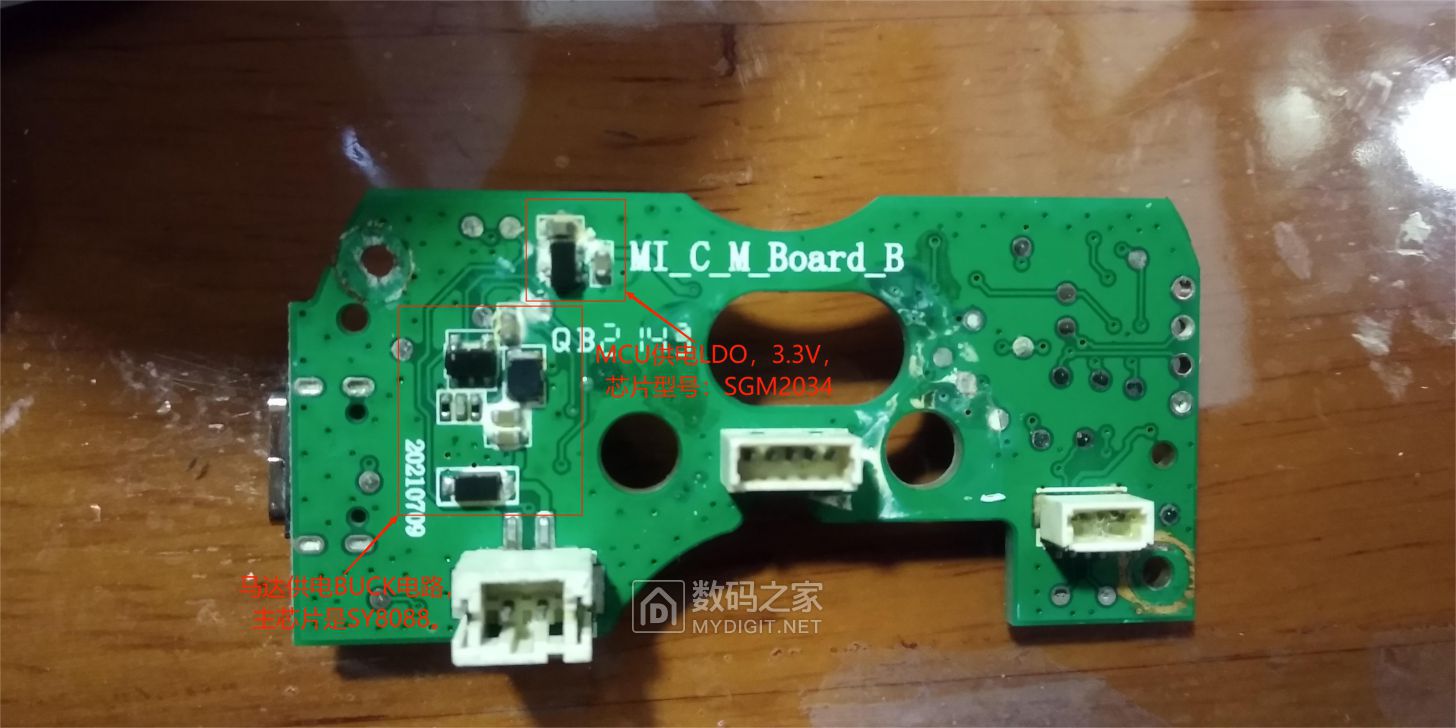

反面


再往下拆

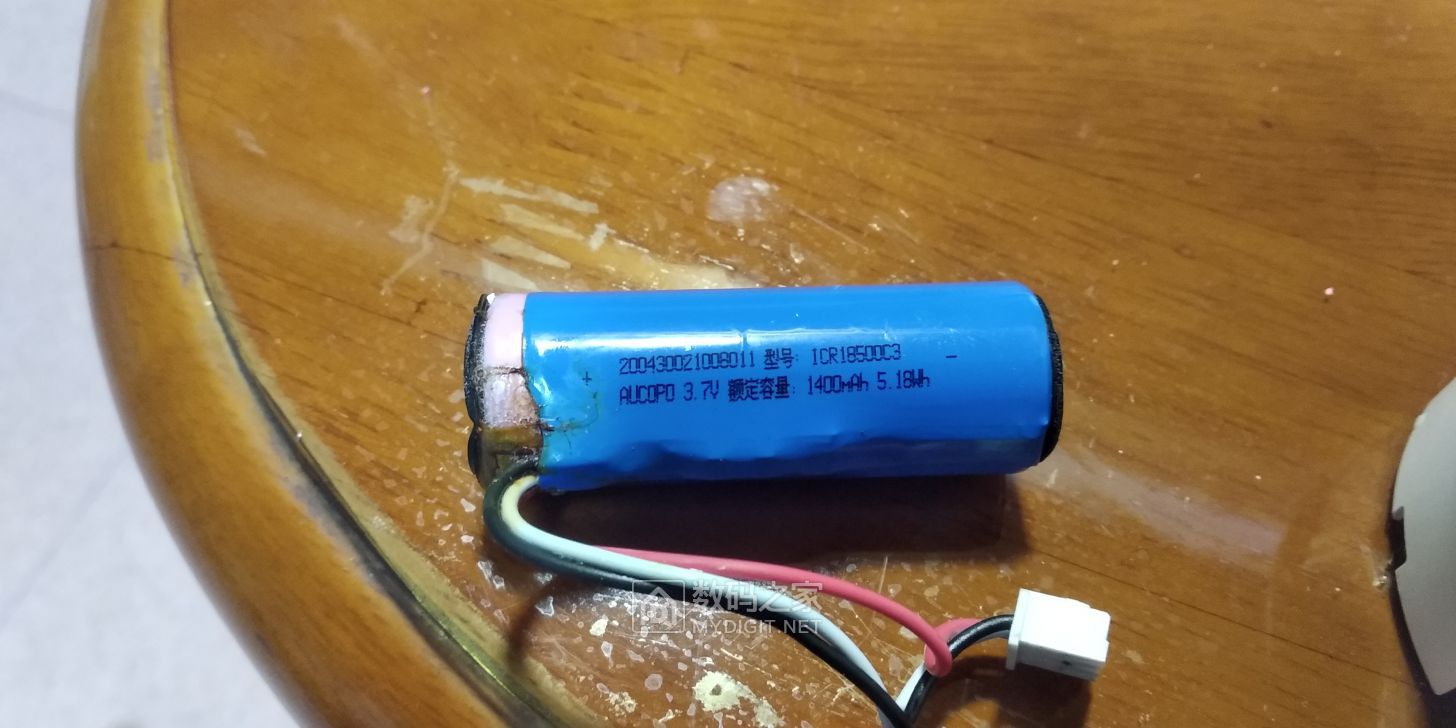

取下电池，型号18500，1400mAh

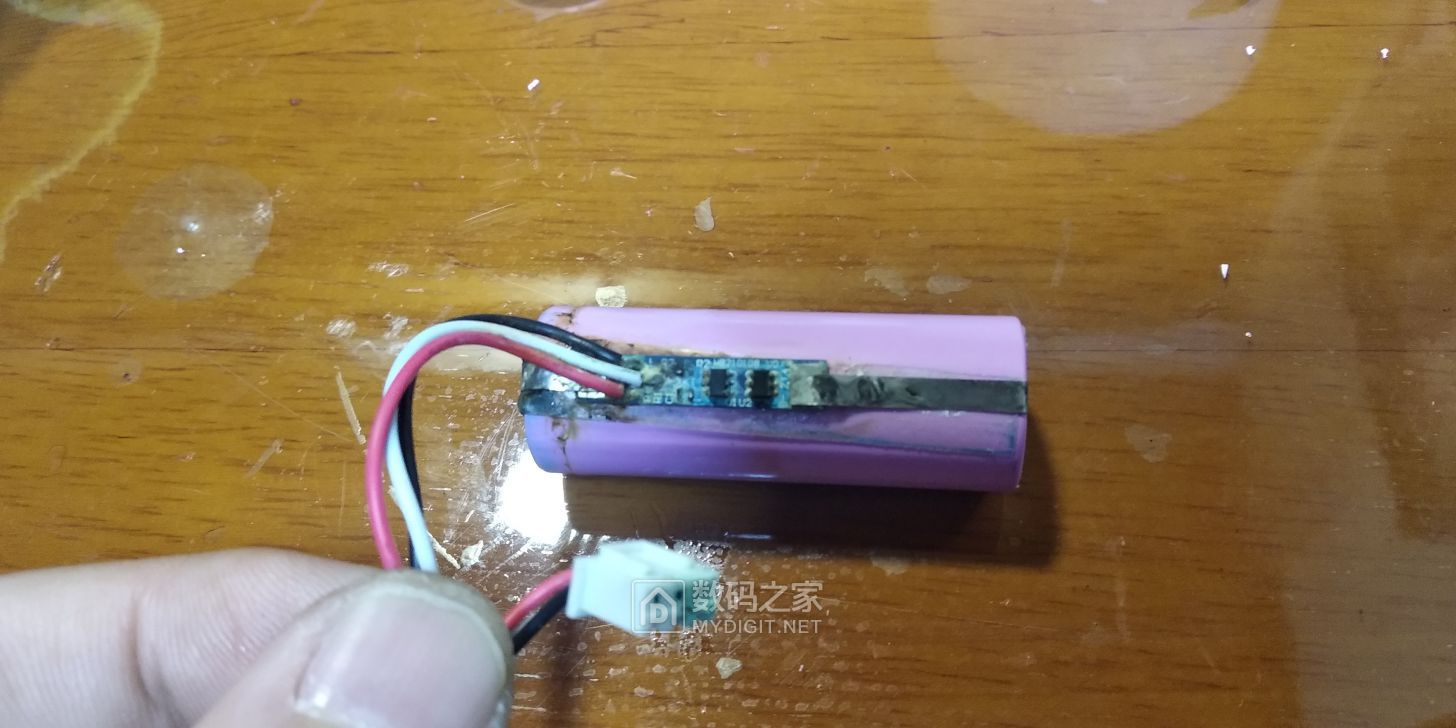

电池也被洗手液长期浸泡


剥去电池外衣，这个电池完犊子了，电压为0，充电有电流，可是从正极滋滋冒电解液，一股浓浓的锂电池电解液味道，没救了。

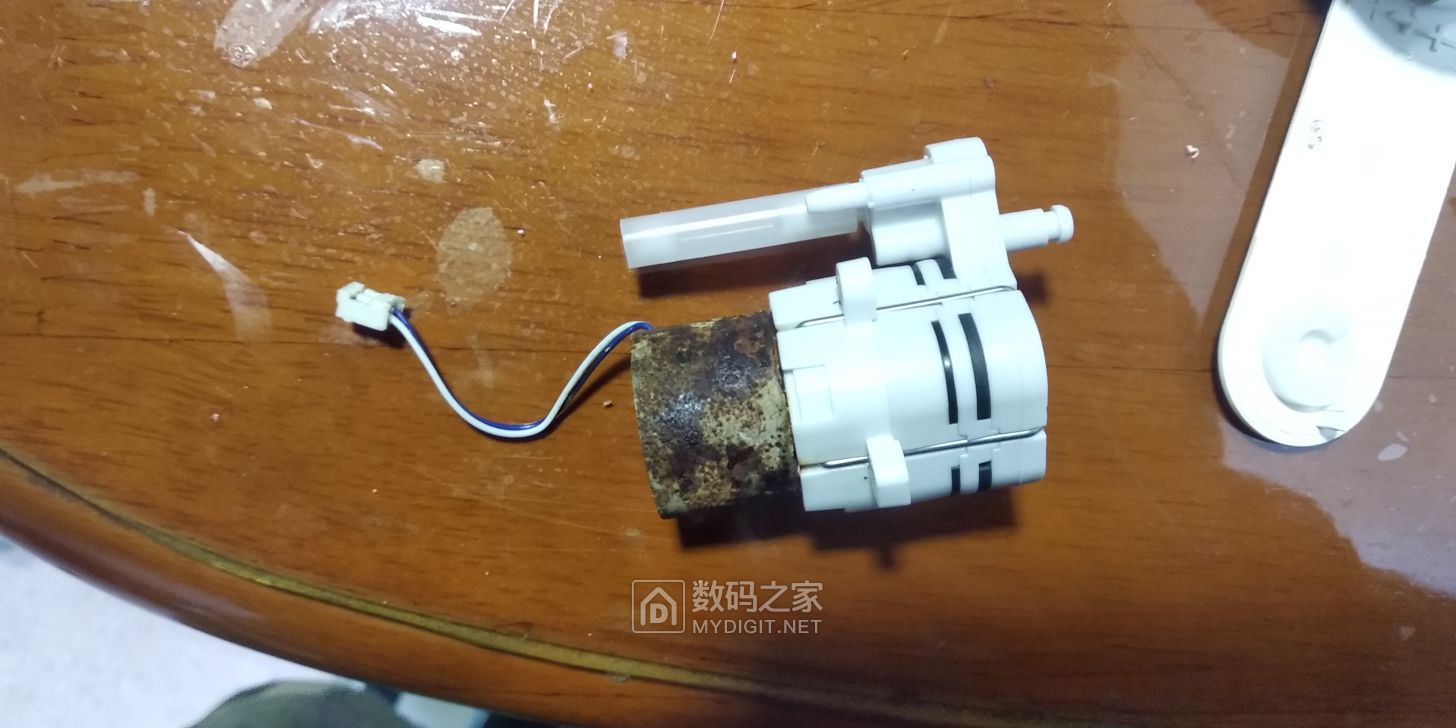

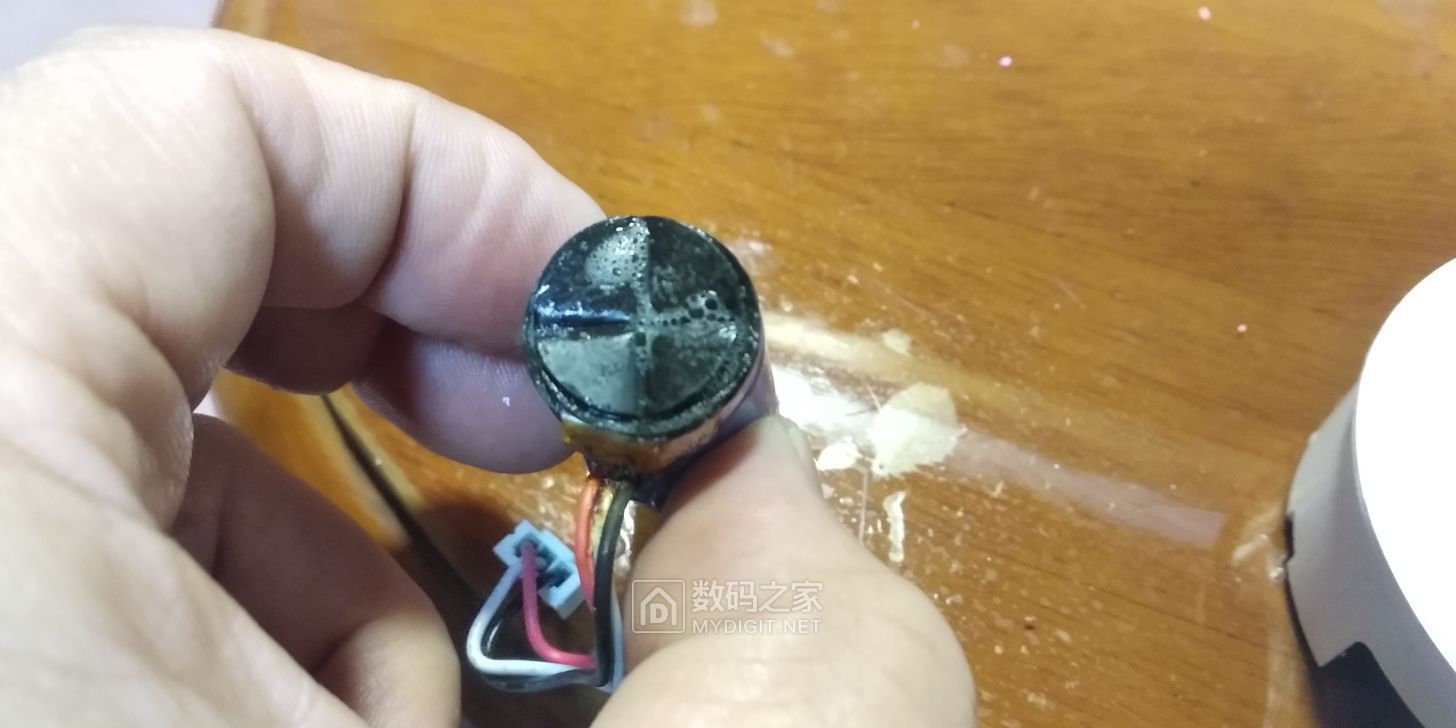

电机外壳也被洗手液泡得都是锈迹，但是给个3V还能哗哗地转，是好的


看看底下的洗手液，够洗一次手的

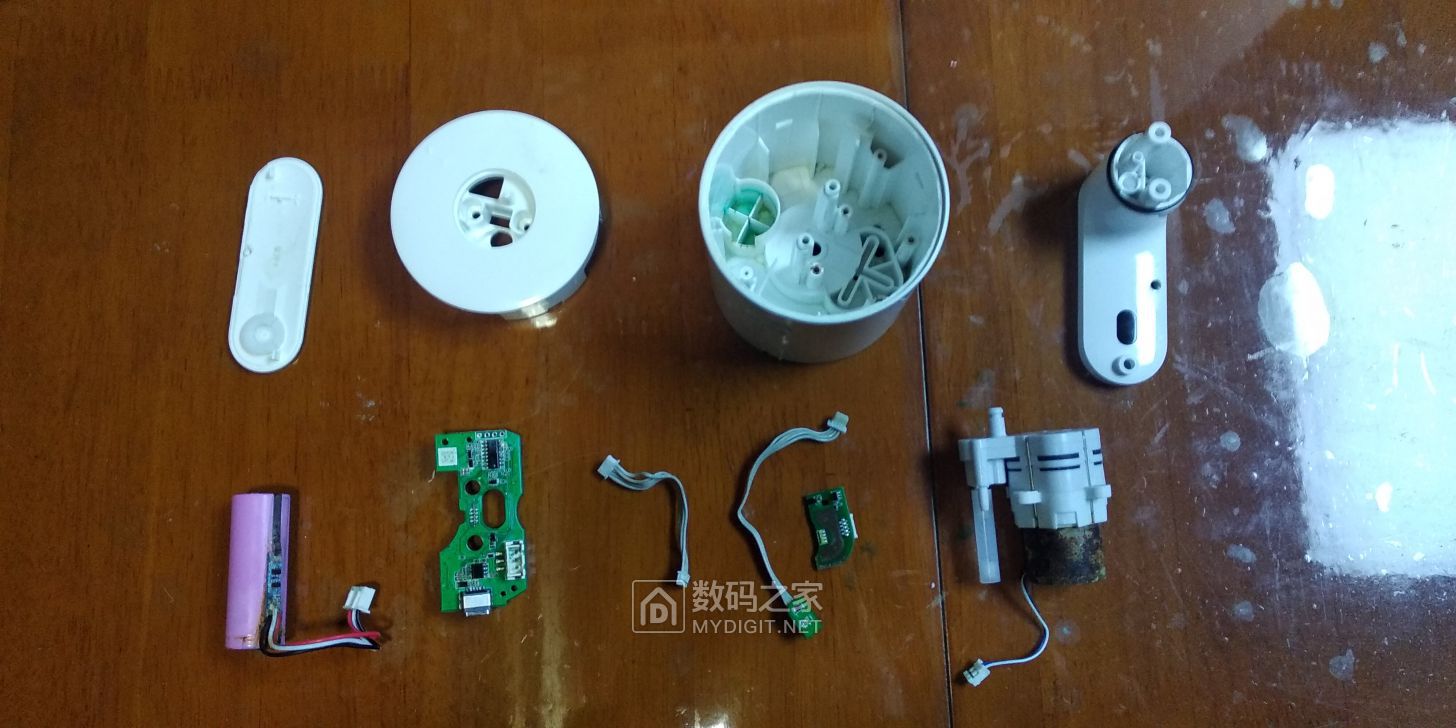

合照拍一个


拆机篇已经完结，目前正在尝试修复，稍后再发修理篇。

楼下更新

8139

米家这个洗手机质量一言难尽，比起那种几十块钱一个的普通洗手机，没觉得好在哪里。

杨成通

8139 发表于 2023-11-19 14:55
米家这个洗手机质量一言难尽，比起那种几十块钱一个的普通洗手机，没觉得好在哪里。 ...

确实不咋的，主要问题是内部不知道什么地方漏液，电池坏、主板腐蚀都是漏液导致的。目前拆开发现可能漏液的地方有2个，一个是隔膜泵的泵体本身，另一个是主体连接“水龙头”的连接处。

bass

怎么漏液的，必须搞清楚，不然还会出现

sweet520

还是第一次看见这种产品的内部结构。

8139

杨成通 发表于 2023-11-19 15:38
确实不咋的，主要问题是内部不知道什么地方漏液，电池坏、主板腐蚀都是漏液导致的。目前拆开发现可能漏液 ...

是地，这两个地方漏液的概率比较高。之前买过几个洗手机，都是那种几十块钱一个的，目前都还正常，邻居的米家洗手机之前也坏了，故障现象好像也是你这样的各种没反应。

jl518

这个洗手机确实不昨嘀，朋友买了一个也坏了。

ouyangyuye

这么看还不如第一代用电池的

杨成通

二、修理篇

由于没找到漏液的地方，所以先作暂时性简单修复，日后方便再次拆开检查。
先处理主板上的腐蚀，用热风枪把所有元件都拆下重焊一遍，过程过于繁琐无法显示，只展示单片机下的焊盘腐蚀情况


还好，并没腐蚀完，刮干净重新上锡即可


重新装上单片机


然后是三防漆出场


刷漆的战场，刚刷时味道比较大，导致现在喉咙有点不舒服


刷2遍后的效果


然后处理电池部分，电池坏了，保护板也腐蚀掉件了，只保留排线，其它扔掉


找出一个法拉电容，5.5V1F，里头其实是2个2.7V串联的


把电池排线焊在法拉电容上，用法拉电容代替电池，实测充电到4.2V能吐泡2次

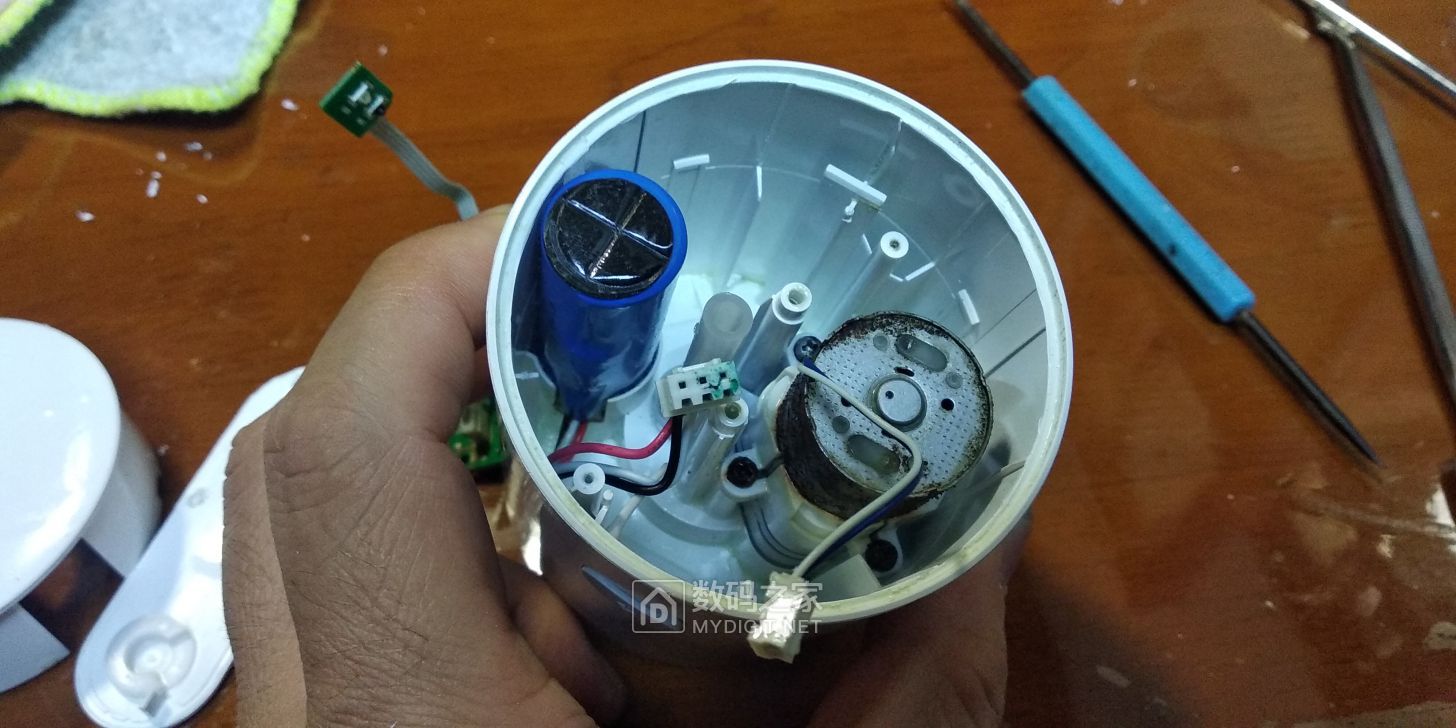

插在主板上


临时拼起来试下机，机器吐泡并亮起蓝灯20秒，正常可以用


下面开始组装，外壳上打的2个孔暂时先用胶带粘住，方便日后再拆


所有需要打胶密封的地方用这个B7000暂封


下面的盖子边缘打胶


装上盖子，在输送泡泡的管子接头处打上润滑脂看看能不能密封住


“水龙头”上对应的管子接头也打上润滑脂

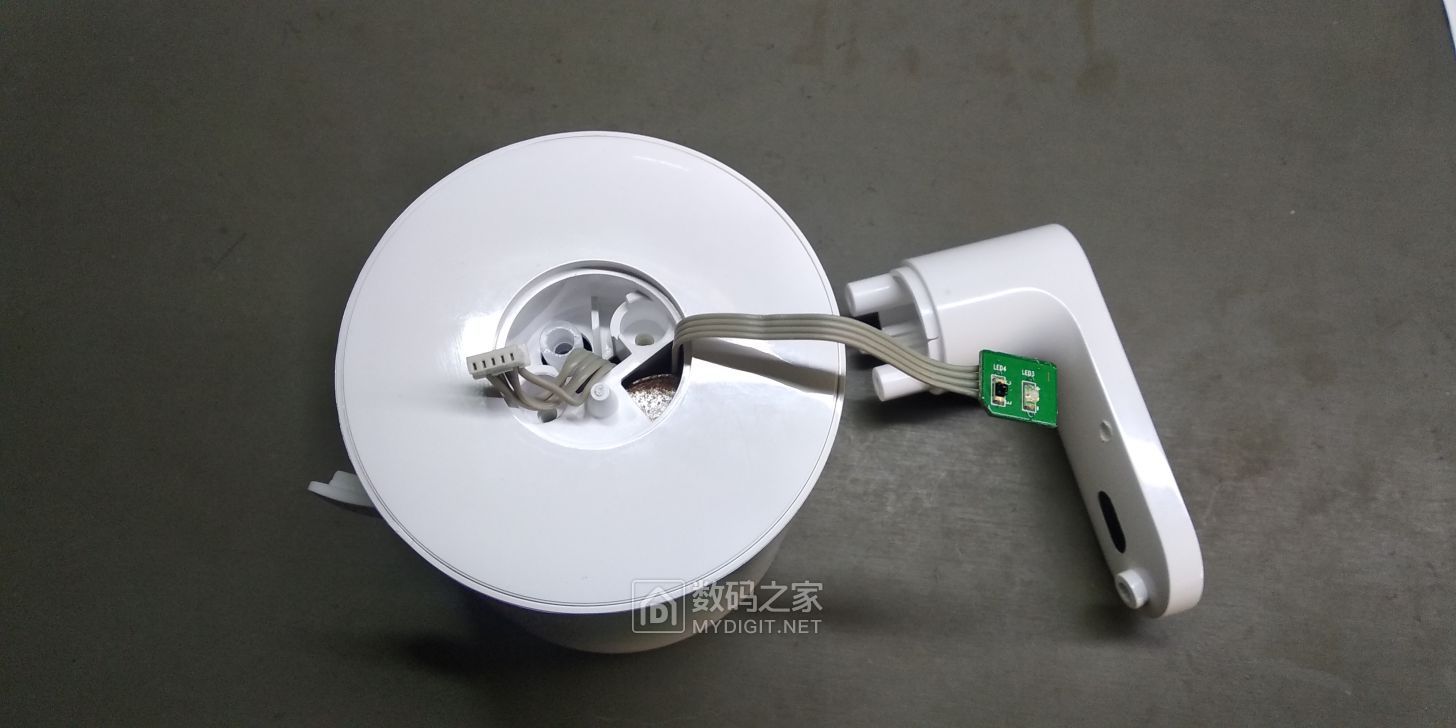

装上“水龙头”和上面2块小板，再打上B7000


装回上盖试机，白灯长亮，其实是充满电的意思


把手怼过去，吐泡，蓝灯呼吸20秒，能用


找个旧三星手机充电器作为电源，长期插电使用


拿到厕所去，打算试个十天半个月再拆开看有没有漏液


观察U表发现每隔几秒就会有个几十毫安的电流，应该是法拉电容漏电流比较大和白灯长亮的原因


出泡时的电流有两百多毫安


好，就这样，过段时间再拆开看看漏液情况



126楼更新

杨成通

bass 发表于 2023-11-19 15:50
怎么漏液的，必须搞清楚，不然还会出现

正在调查，估计需要十天半个月的时间才能调查清楚。

reise

又学到一招了：钻孔法，这种开壳的方法不错值得借鉴

mhtlov

这么容易坏的

kgmx

钻孔开壳方法不 错

baoshizhi

reise 发表于 2023-11-19 18:02
又学到一招了：钻孔法，这种开壳的方法不错值得借鉴

这个方法需要精确了解电路位置。

xjmar

洗手机漏液，不是质量问题，就是设计上有缺陷。

1212aa

洗手机漏液，不是质量问题，就是设计上有缺陷。

jwyjfd007

是进水了吗

中国花果山

见到标题以为是洗手也发明有自动机了。

simaliju

谁家代工的？

杨成通

jwyjfd007 发表于 2023-11-19 19:23
是进水了吗

不是进水，是漏洗手液。机器内部洗手液的管路中有某个地方泄漏。
