这个二极管为什么会导致波形差异这么大？

猪小呆

用LTspice模拟一个电路，蓝色是A点的波形，绿色是B点的波形，似乎是在A点波形的基础上多了一个放电的过程，应该是交流电负半周A点的电通过R8 D6 R9 R10放电导致：


但是假如我把二极管D4拿掉，则A点和B点的波形是一样的，放电过程不见了，问题是这个时候对地的放电通路并没有断呀，D4在负半周的时候又不导通，相当于没有，但是拿掉之后又完全不一样了，这是为什么呢？

铃兰花匠

这不是有眼就能看出来的吗！
R10+R9>小于R8，除了有点压降，波形上不会有区别！

猪小呆

铃兰花匠 发表于 2024-2-6 15:57
这不是有眼就能看出来的吗！
R10+R9>小于R8，除了有点压降，波形上不会有区别！ ...

那为什么当D4存在时波形会有很明显的区别呢？

铃兰花匠

请结合第一张图片的b电压再看第二张图片的b电压，重叠起来就知道为什么了！

猪小呆

铃兰花匠 发表于 2024-2-6 16:04
请结合第一张图片的b电压再看第二张图片的b电压，重叠起来就知道为什么了！ ...

好像是第二张图的B电压比第一张图B电压的最低部分刚好少了一个二极管的压降，难道第一张图的B电压升高部分是二级管D4的正半周电压影响导致的？

toppers

请问这是啥模拟软件？

猪小呆

铃兰花匠 发表于 2024-2-6 16:04
请结合第一张图片的b电压再看第二张图片的b电压，重叠起来就知道为什么了！ ...

这是C点的波形，它的变化导致B点的波形跟着变化，应该是这个原因吧？

猪小呆

toppers 发表于 2024-2-6 16:47
请问这是啥模拟软件？

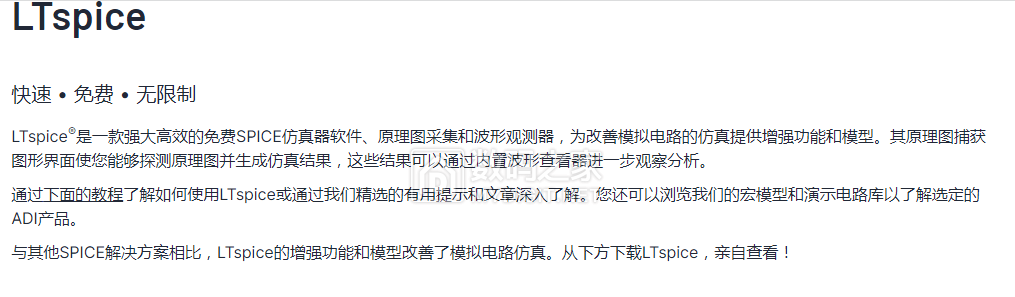

LTspice，一个免费小巧的电路模拟软件，非常好用，直接下WIN10最新版就可以了，WIN7也可以用的：
https://www.analog.com/cn/resour ... pice-simulator.html

苏州熊猫

D4可以阻止D6通过电阻放电

猪小呆

苏州熊猫 发表于 2024-2-6 16:52
D4可以阻止D6通过电阻放电

第一张图B点电压升高的部分是不是C点（R9右端）电位升高导致的？

toppers

猪小呆 发表于 2024-2-6 16:51
LTspice，一个免费小巧的电路模拟软件，非常好用，直接下WIN10最新版就可以了，WIN7也可以用的：
https:// ...

这个不错，还免费的
