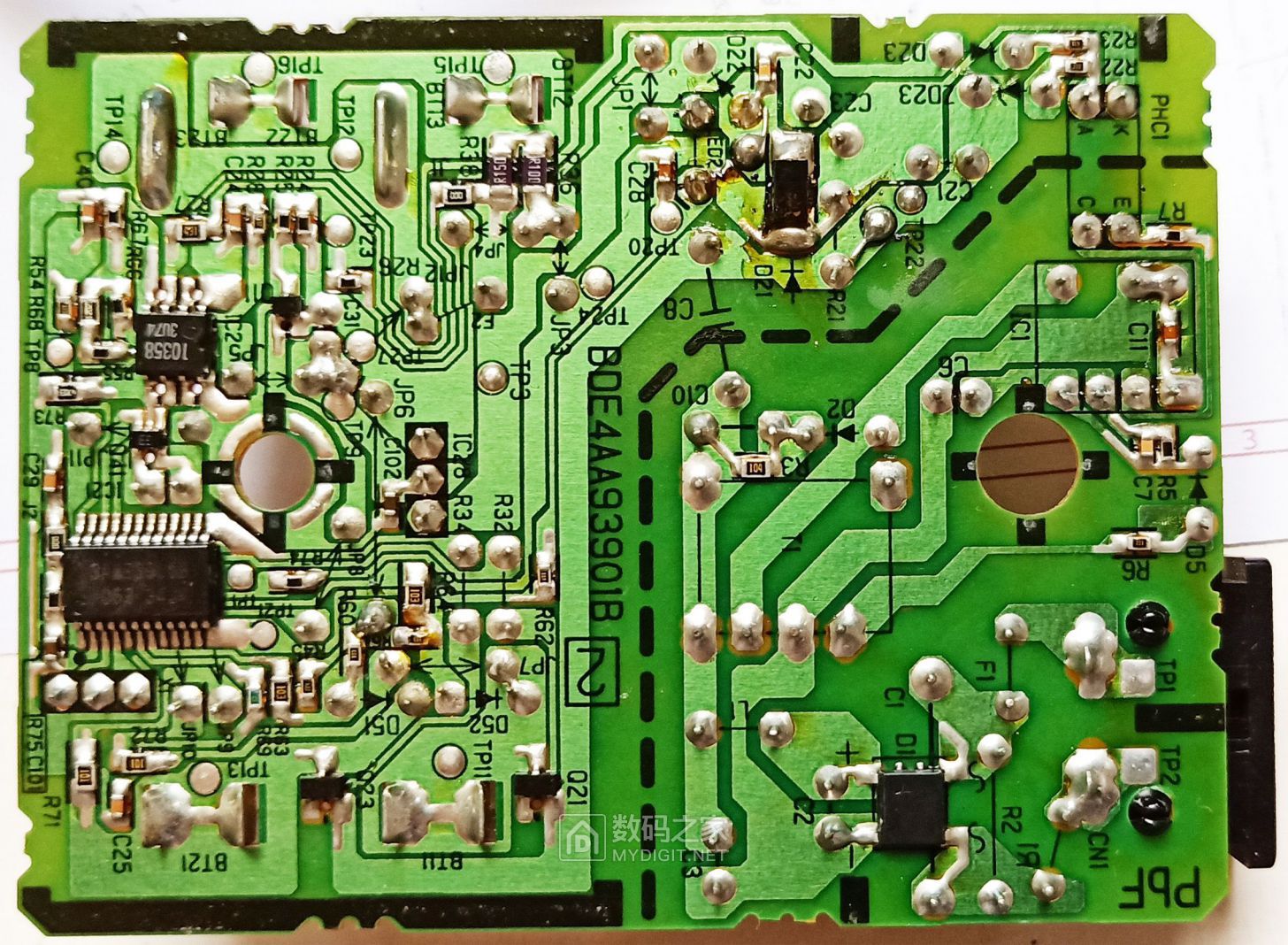

一个我见过的最“复杂的”充电电路。

happy_2000 · 发表于 2024-8-26 10:34:22

本帖最后由 happy_2000 于 2024-8-26 11:41 编辑

剪掉的电线定义：
1、+ 接电源插口充电
2、空
3、电机 -
4、空
5、- 接电源插口充电
6、电池 -
7、电池 +
8、电机 +
其中，电池是通过开关的常通触点和那俩功率电阻充电的，那些电路不知道干啥用的。开关按下去就变成电池直接给电机供电。白色方的那个是开关，开关上面的是17393，左边边缘的是555

KC-helium · 发表于 2024-8-26 11:10:20

5V转4.2V？

kerchi · 发表于 2024-8-26 11:22:21

这个并不复杂，看LED灯显示就知道，仅此一个LED灯看上去以为是变色的，其实只是普通的二脚LED，并不变色。

happy_2000 · 发表于 2024-8-26 11:42:17

KC-helium 发表于 2024-8-26 11:10
5V转4.2V？

不是，电池是4节 2000mah的镍铬电池。

bass · 发表于 2024-8-26 11:57:07

很规整啊，这不挺好的嘛

故渊i · 发表于 2024-8-26 11:59:12

这是给什么电池充电的？

happy_2000 · 发表于 2024-8-26 12:32:11

故渊i 发表于 2024-8-26 11:59
这是给什么电池充电的？

镍镉电池

soma · 发表于 2024-8-26 12:48:21

用可调的电源啊

kgmx · 发表于 2024-8-26 14:01:22

板子上还都是直插器件

ouyangyuye · 发表于 2024-8-26 14:22:47

本帖最后由 ouyangyuye 于 2024-8-26 14:23 编辑

恕我直言，看起来很简单，实际上一点也不复杂。

看看下面这个，借坛友的图：

zxc77218 · 发表于 2024-8-26 14:34:57

很普通，不复杂。

加旋 · 发表于 2024-8-26 14:54:19

的确是我见过比较简单的充电电路之一了

妲己的宝宝 · 发表于 2024-8-26 14:58:25

一般一般。上古pcb

江南春草 · 发表于 2024-8-26 15:30:00

相对而言：锂电充放电路最复杂、氢电和镍镉电池简单因这二种电池耐过充放电。

ok_good · 发表于 2024-8-26 16:38:44

以前的线路板，算工整了

dashanbj · 发表于 2024-8-26 17:02:38

没有用单片机，89十年代的东东

m3132427 · 发表于 2024-8-26 17:08:25

只是集成度不高而已

故渊i · 发表于 2024-8-26 17:18:09

这板子应该带有充电保护功能，一般辣鸡充电器不管啥电池都能给你充废咯

hunt_boa · 发表于 2024-8-26 17:33:18

第一眼看过去电路板像是裁减后的局部，仔细看又不像。工艺像早期磁带机的水平。

liding · 发表于 2024-8-26 17:41:51

隔镍电池充电器！！！
