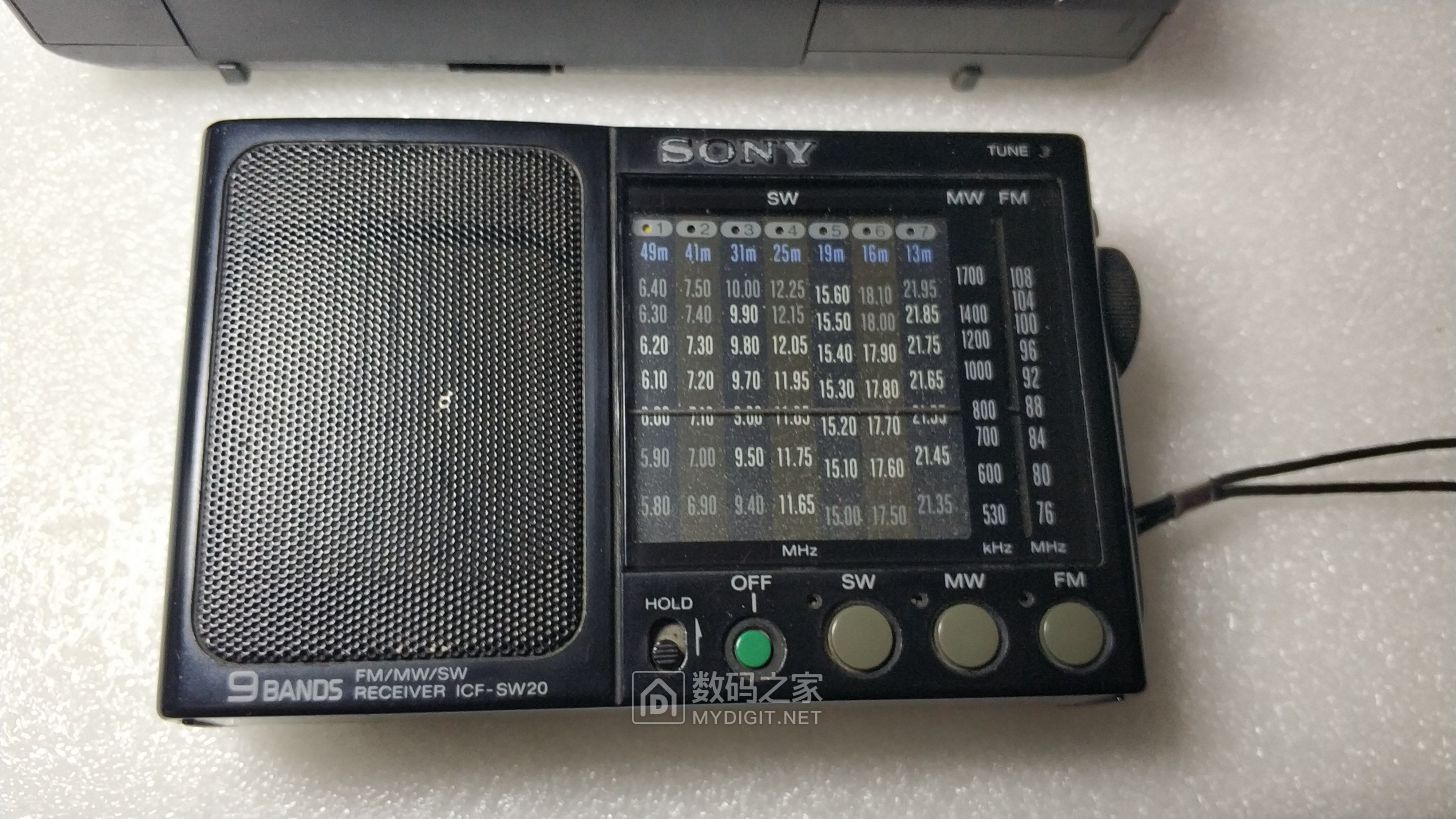

SONY ICF-SW20收音机电路原理图（CX20091+CF77392）

不长叶子的树

CX20091是一款为收音机调频／调幅收音机集成电路，其引脚功能含义：①地、②FM鉴频、③负反馈、④音量、⑤AM振荡、⑥AFC、⑦FM振荡、⑨FM射频、⑩AM射频输入、11空、12FM射频输入、13地、14中频输出、15FM／AM波段选择、16AM中频输入、17FM输入、18空、19调谐指示、20地、21检波输出、22AGC、23检波AGC、24音频输入、25滤波、26电源Vcc、27输出、28地。CX20091可以用CX20090或uPC1303G来直接代换。CX20091采用扁平28引脚封装工艺。



这里有完整的维修手册：https://www.mydigit.cn/thread-81835-1-1.html

家家乐

好资料，收了

lj7582

谢谢分享

合肥德机迷

收到

如诗如画

谢谢分享了。

louisxiang

谢谢，电路图非常详细，我有一台同样的机器 声音小 电容换过了 找不到电路图 这下解决了

lovexx0429

现在收音机方案可多了，都是DSP的，可是再也没有以前的感觉了

hgcaptain

louisxiang 发表于 2025-1-4 09:36
谢谢，电路图非常详细，我有一台同样的机器 声音小 电容换过了 找不到电路图 这下解决了 ...

我也有一台同样的声音小，请问如何解决的？

shf198

谢谢分享了。
