燃气热水器点火器电路

侯闲 · 发表于 4 天前

您需要登录才可以下载或查看，没有账号？立即注册

x

https://www.mydigit.cn/forum.php?mod=viewthread&tid=525397&fromuid=3744649

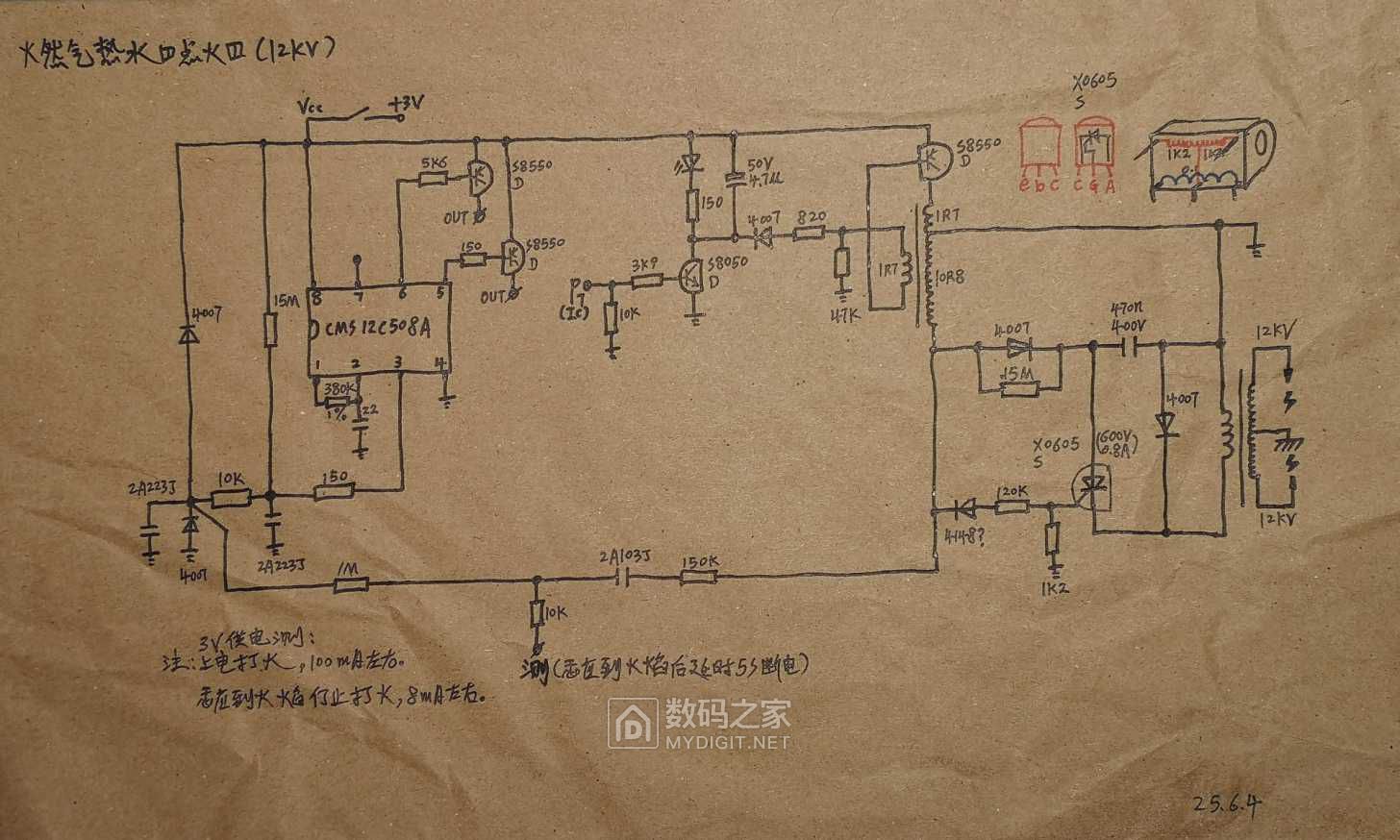

又把图整理了一遍，看着顺眼些了，不知道这样画是否合理，还望前辈们多多指教。

androidjian · 发表于 3 天前

谢谢楼主分享

hyxhhh826 · 发表于 3 天前

图纸画的不错

zjhchp · 发表于 3 天前

画的是合理

dcrew · 发表于 3 天前

专业技术人士，高手

YAORONGBAOBAO · 发表于 3 天前

电路图维修时可以提供帮助。

coverme · 发表于 3 天前

还是挺规整

cnjjun · 发表于 3 天前

吹毛求疵：三极管的画法有点特殊，还用了个二简的器字，作者60后？...

lingyer1 · 发表于 3 天前

手绘图，厉害

侯闲 · 发表于 3 天前

cnjjun 发表于 2025-6-5 08:23
吹毛求疵：三极管的画法有点特殊，还用了个二简的器字，作者60后？...

我这人脑子不好使，所以三极管的画法同时兼顾实物跟符号，核对电路更方便，我是这样想的。我是80后，哈哈，我们老师以前用二简字讲课

侯闲 · 发表于 3 天前

dcrew 发表于 2025-6-5 07:38
专业技术人士，高手

不敢当，我其实没有电子基础，门电路、场效应管以前都不懂，我是数控加工毕业的(虽然也没好好学)，以前倒是学过素描跟算命。

xc8008 · 发表于 3 天前

功夫相当可以，这个有点像相机的闪光灯电路

创意工坊 · 发表于 3 天前

看起来很厉害，改成电蚊拍

时师傅 · 发表于 3 天前

感觉像个古老的寻宝图一样

oksun123 · 发表于 3 天前

手绘的不错，花了不少功夫。

tntll · 发表于 3 天前

厉害了，我的哥！

919333773 · 发表于 3 天前

谢谢分享

msz09861 · 发表于 3 天前

这手工绘画这漂亮了

gonghaiqi · 发表于 3 天前

侯闲发表于 2025-6-5 08:53
不敢当，我其实没有电子基础，门电路、场效应管以前都不懂，我是数控加工毕业的(虽然也没好好学)，以前倒 ...

坛友每人算一个吧,价格优惠.

侯闲 · 发表于 3 天前

gonghaiqi 发表于 2025-6-5 11:27
坛友每人算一个吧,价格优惠.

哈哈，听说干这行不得善终，因为干涉别人的因果，晚年比较惨，现在不算了。
