一种简单易做的小台钻结构

猪小呆 · 发表于前天 15:49

用的是12mm的光轴及箱式滑块和光轴座，都是标准件的组合，貌似很容易做，有坛友做过这种吗？装个电机上去钻个木头塑料啥的效果如何？

猪小呆 · 发表于前天 16:00

都卖到国外去了，还卖挺贵：

8139 · 发表于前天 16:10

来个不要钱的，几年前好友老哥专门给我做的小台钻，拿来给PCBA钻孔用的，一节18650高倍率的动力锂供电，方便移动

家有开心果 · 发表于前天 16:14

思路不错，就是电机移动部分刚度不足，可能会不垂直，晃动。

猪小呆 · 发表于前天 16:21

8139 发表于 2025-8-16 16:10
来个不要钱的，几年前好友老哥专门给我做的小台钻，拿来给PCBA钻孔用的，一节18650高倍率的动力锂供电，方 ...

不错，也比较简单易做

8139 · 发表于前天 16:25

猪小呆发表于 2025-8-16 16:21
不错，也比较简单易做

电机背板后面有个行程开关，下压手柄后开关接通，电机就转，行程开关下面还有个1W的LED，和电机同步开启照明

sjh_7366 · 发表于前天 17:04

保证比买成品还贵，

猪小呆 · 发表于前天 17:15

sjh_7366 发表于 2025-8-16 17:04
保证比买成品还贵，

不会，这些标准件都很便宜，一般都在几块钱一个，用红包撸更便宜

msz09861 · 发表于前天 17:19

不错不错，就差这些件组装了

猪小呆 · 发表于前天 17:26

msz09861 发表于 2025-8-16 17:19
不错不错，就差这些件组装了

正在撸材料，用10×15 8毫米厚的电木板做底座，柱子用的20厘米长12毫米直径的304不锈钢圆棒（商品链接），需要两根，另一家撸了一根还在路上：

wxhjsr · 发表于前天 17:41

有了光轴的结构，这个应该精度高

猪小呆 · 发表于前天 18:04

wxhjsr 发表于 2025-8-16 17:41
有了光轴的结构，这个应该精度高

这种便宜的滑块精度不高，装上去也是会有一点间隙的

cdxwg · 发表于前天 18:53

只要自己满意就行了。

亚历山大 · 发表于前天 18:58

如果经常用且要钻大点的东西还是买个常规的好点，500多点

猪小呆 · 发表于前天 19:03

亚历山大发表于 2025-8-16 18:58
如果经常用且要钻大点的东西还是买个常规的好点，500多点

我只打算用来钻电木板或者塑料用，搞一个这玩意应该就够用了

zghsgi · 发表于前天 19:15

做好的，估计成本上不如买成品

ringlys0 · 发表于前天 19:17

这个成本应该不低吧。

猪小呆 · 发表于前天 19:20

ringlys0 发表于 2025-8-16 19:17
这个成本应该不低吧。

成本不高，估计30块钱左右

dick_c · 发表于前天 19:40

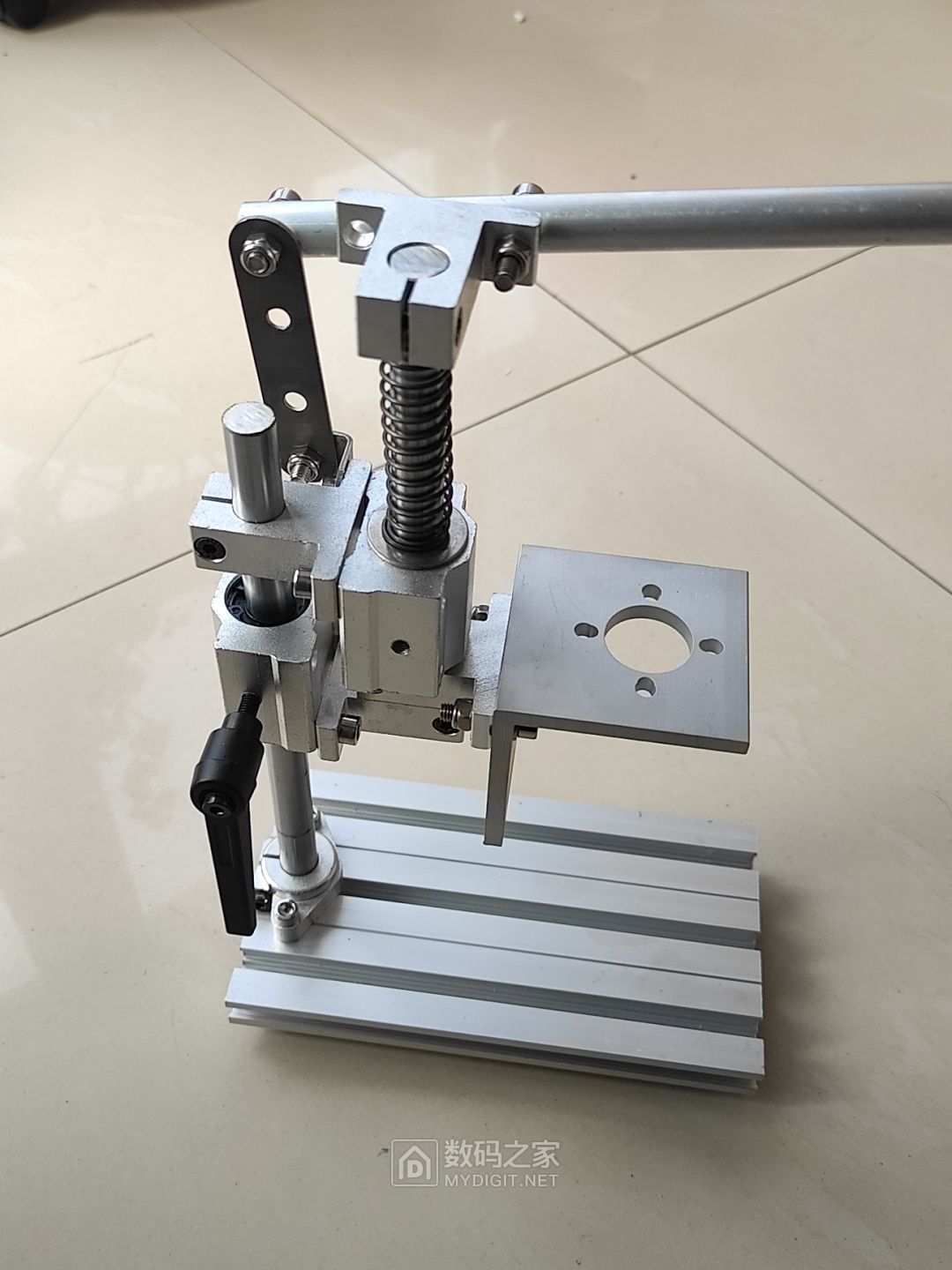

12毫米立柱细了，刚性严重不足，电木板的刚性也差一点，不如铝板。底板和立柱的刚性很重要，否则钻孔时支架变形，钻头容易断。铝合金小台钻支架有卖的，最低30来元，刚性比你的设计要好得多，你买零件来做，30元是拿不下来的，而且费时费力，效果还不好。你看3楼那个人家白给的，那个底板多厚，立柱是一块立板，也很厚，这样的就好使。搞机械设计，起码的力学知识要有一点的，否则会走很多弯路。30来元的台钻支架见下图：
