AM，FM发射器都玩过，TV发射还没有玩过，TV发射的文章少的可怜不像FM发射一搜一大把，只找到几张原理图文字介绍也不完整。
按找到的制作信息不够完整图纸把原理图画好，备料时才发现产生TV载波信号的核心元件SAW（声表面滤波）器买不到。虽说可以用晶振与LC元件来代替，但是，晶振谐波太多也买不到电视频道频率的。LC元件代替除了谐波还有频率不够稳定，而SAW（声表面滤波）产生的信号稳定干净，所以要做就做好些，要不就不做，最后决定买实物拆元件来移植。

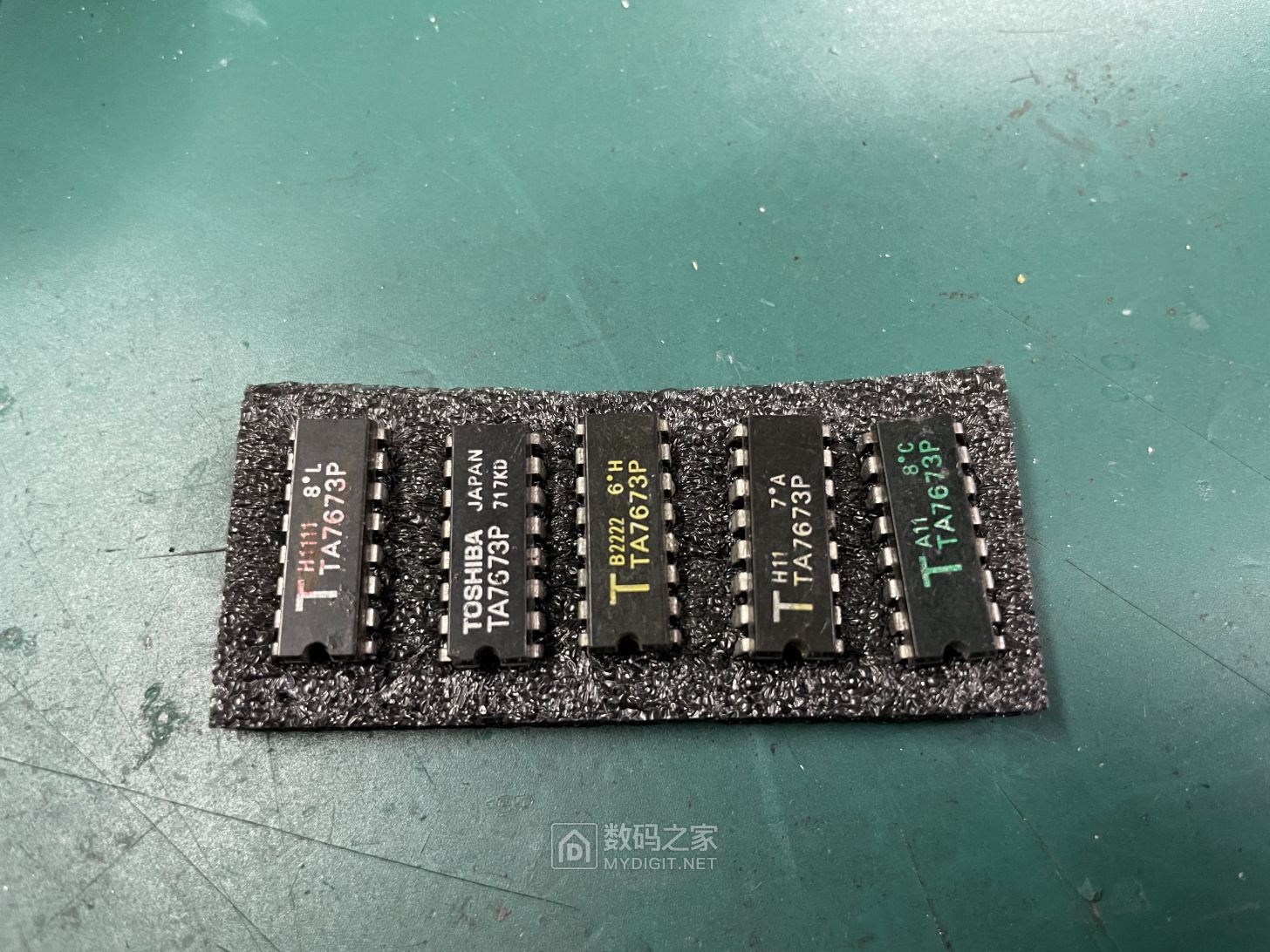

兵马未动粮草先行----备料，最先买专用芯片TA7673
拆机的不包好坏，新的是别想了。发射器做好后上机试了都是好的

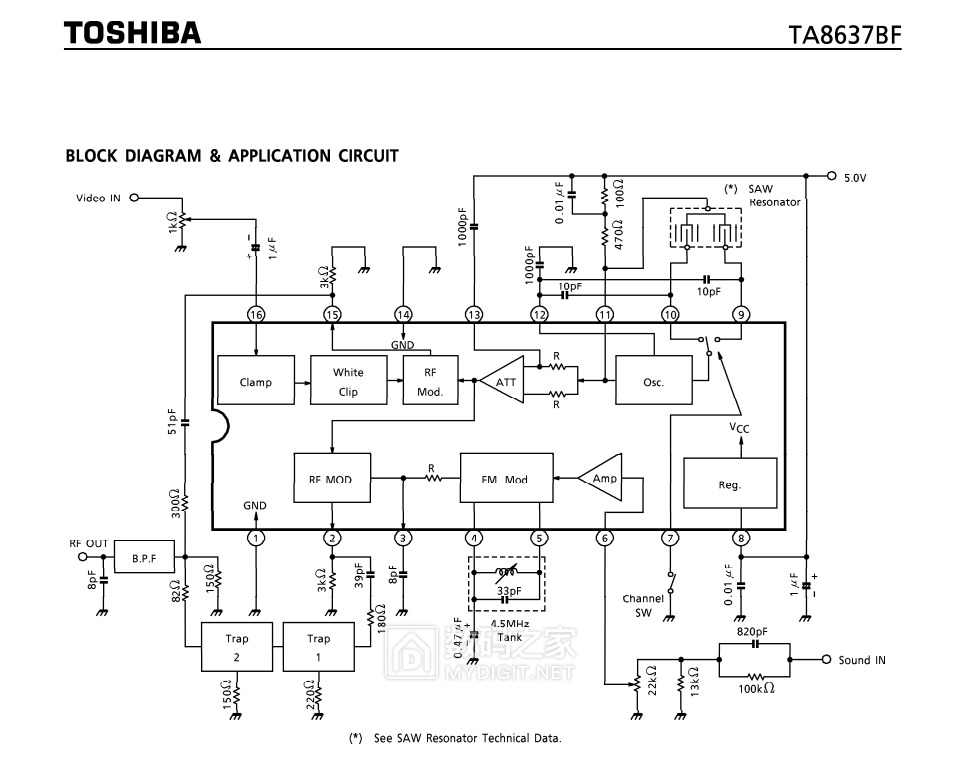

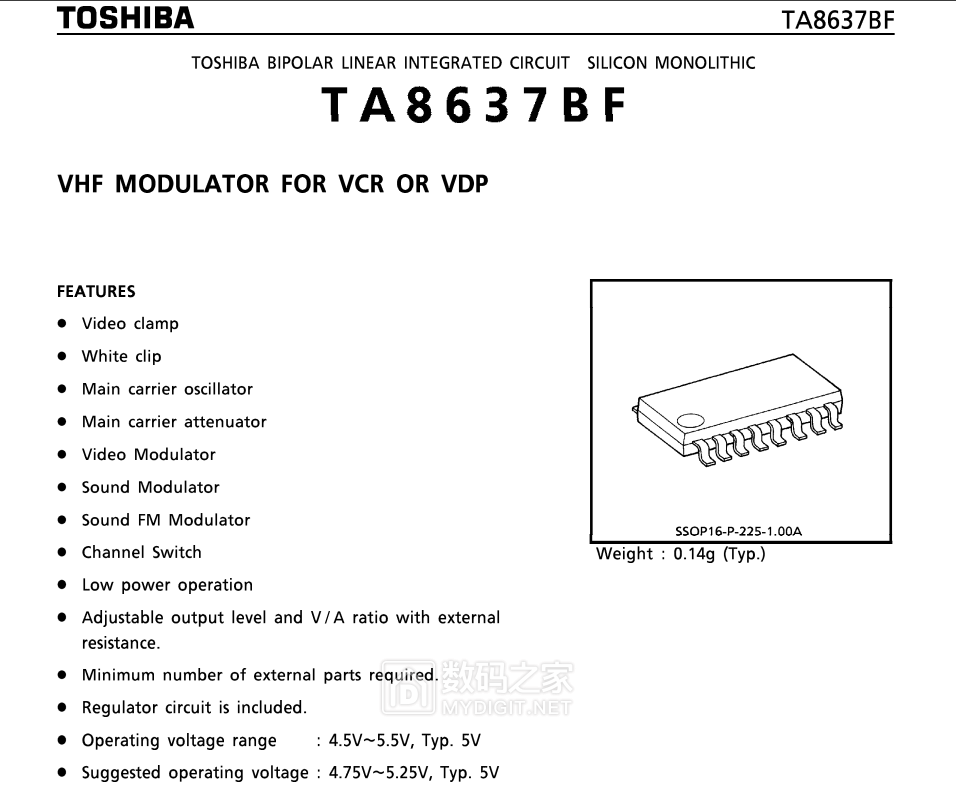

新型号是TA8637，还有NEC的μPC1507，三者都可以直接互换

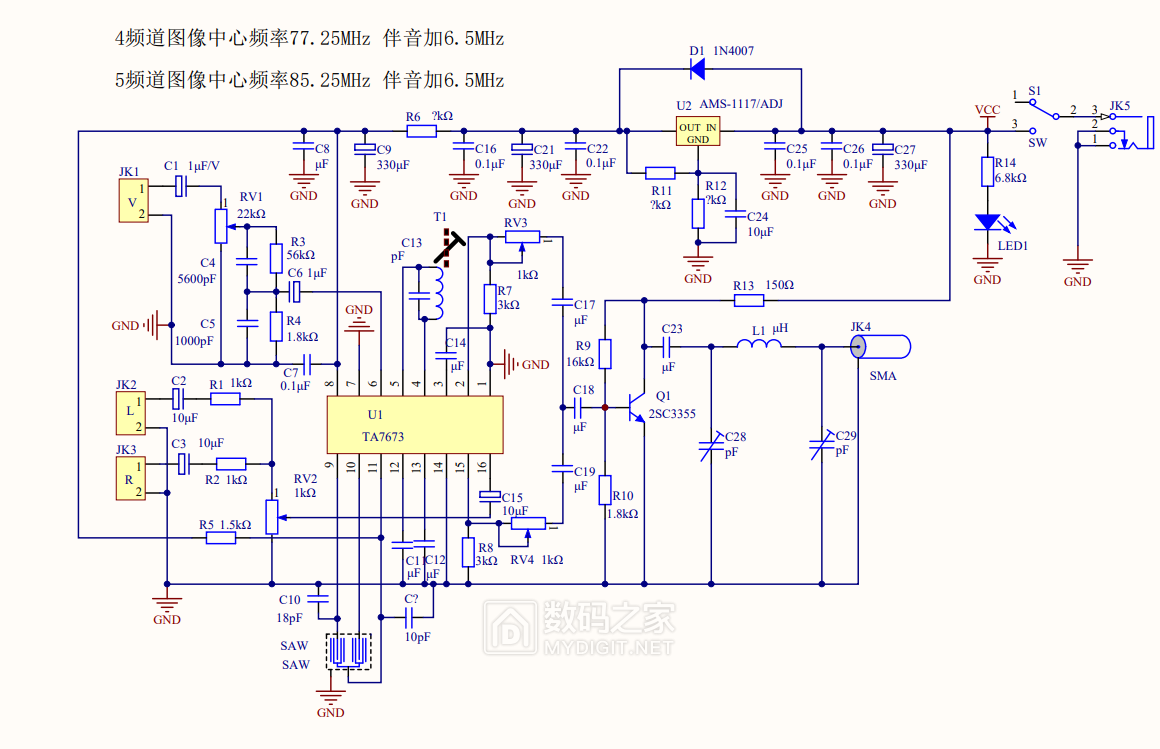

按制作信息不够完整的图纸画的原理图

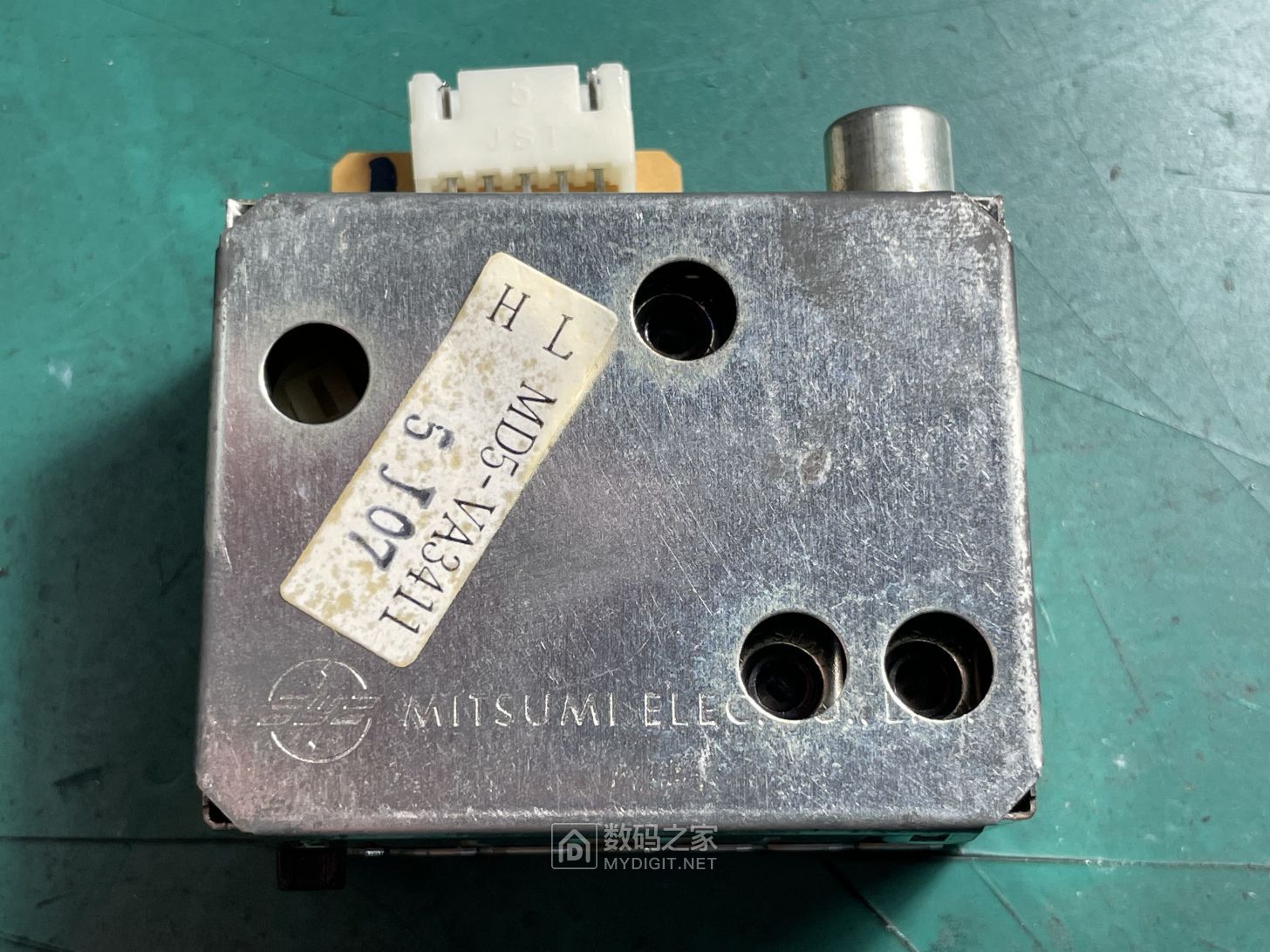

买的几个全新库存的米兹米TV 射频调制器。这个是以前录像机上用的，可输出VHF段4/5两个频道（非同时）的RF信号，切换发射频道通过开关切换，但是电视伴音制式是日本的4.5MHz，需要修改成我国6.5MHz的，怎样修改后面会讲到。
这个调制器输出的TV射频信号太弱，只能用于闭路，开路几乎没信号

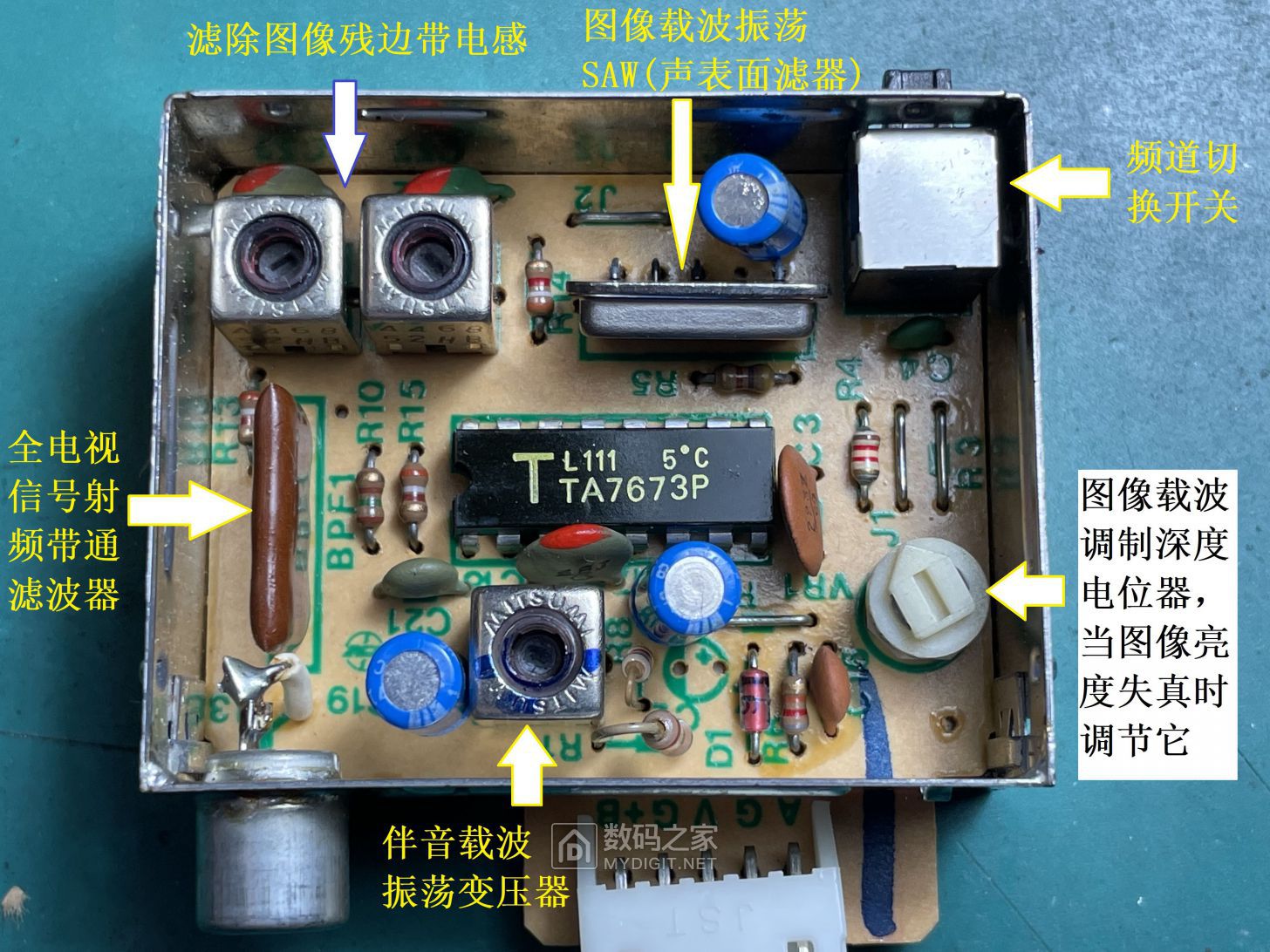

各部分功能图
米兹米TV射频调制器原理图
TV射频调制器到手后测试能不用与修改电视伴音制式测试有TV射频输出，然后改伴音制式。

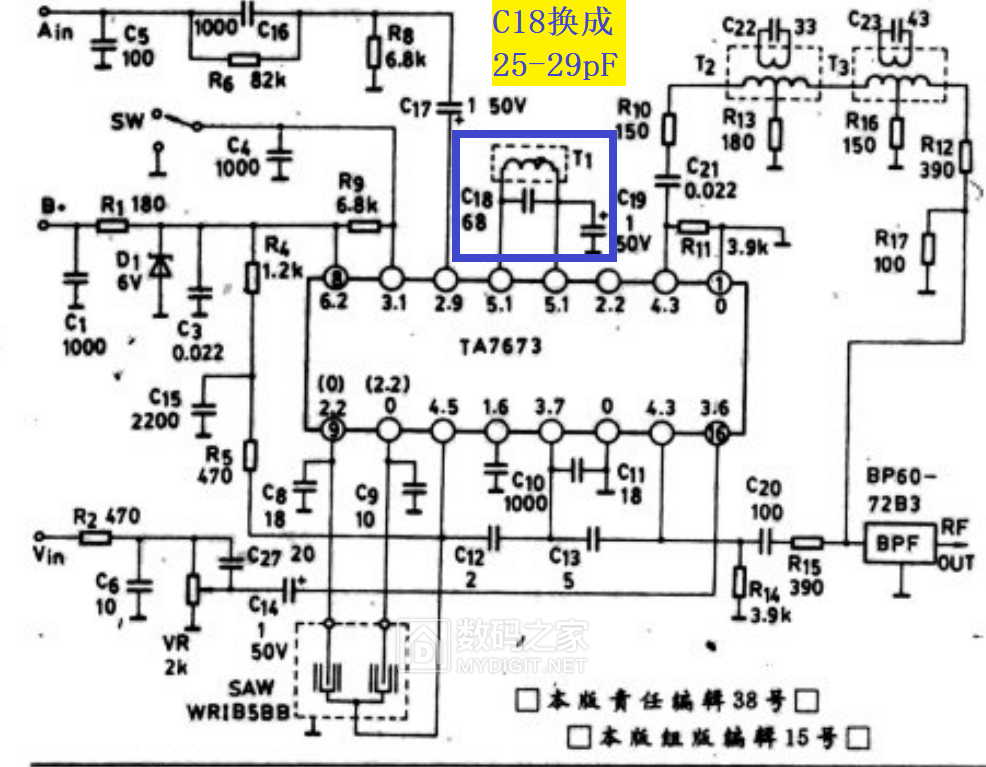

把原4.5MHz伴音信号振荡变压器T1的谐振电容C18换成25-29pF，然后在工作状态下配合电视机调整变压器T1磁芯,直到图像与伴音在最佳状态，不能用仪表去直接测频率的方法调整，这个振荡器阻抗太高仪表接入对频率影响太大调不准，开始我用玩具示波器调整，怎么都调不到6.5MHz，改用是得示波器还是调不到6.5MHz，后来在工作状态下配合电视机才调好，调好用示波器测频率只有5MHz多一点

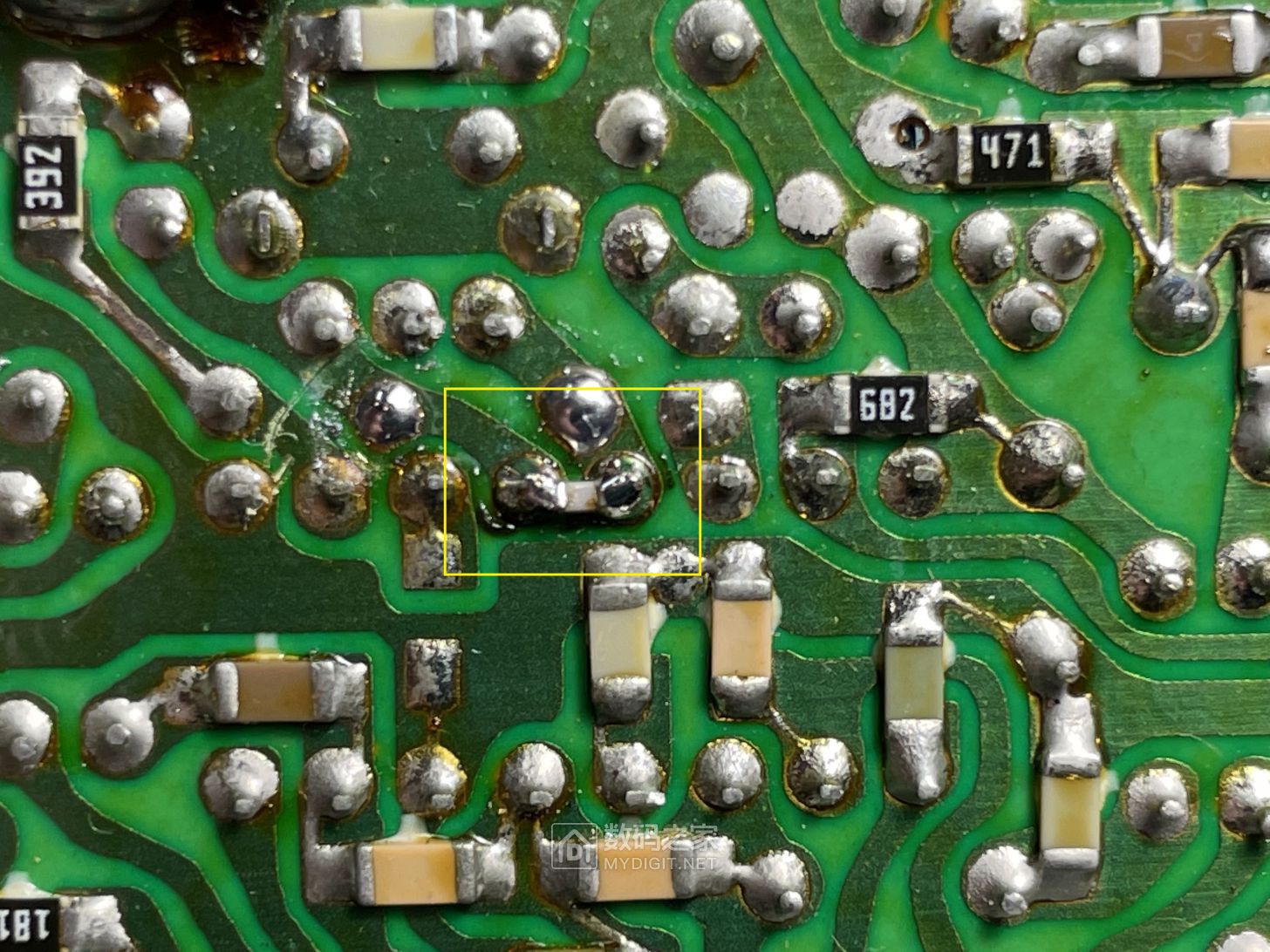

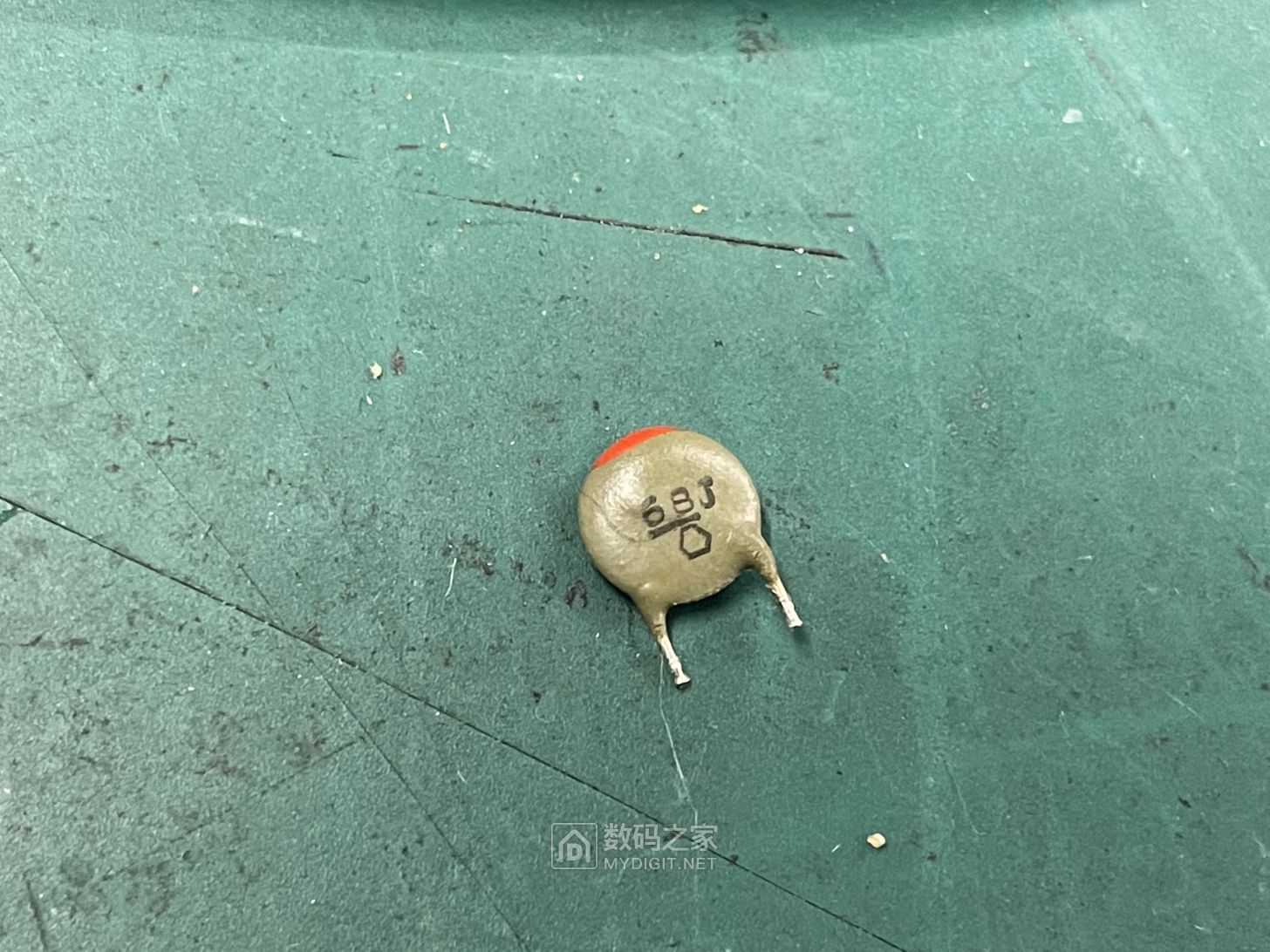

原谐振电容C18
换上新的0603 27pF NP0电容
这些工作完成后就是决定用多大的盒子装发射器，一番权衡后用63×25×75mm的盒子，壳子决定完开始画原理图，画PCB由于米兹米的调制器输出的电视射频信号太弱，只能用于闭路方式，开路方式需要增加射频功放，我要开路方式，所以得加一级射频功放，要更大得射频功率连接上之前做的3W FM广播频段的射频功放即可。

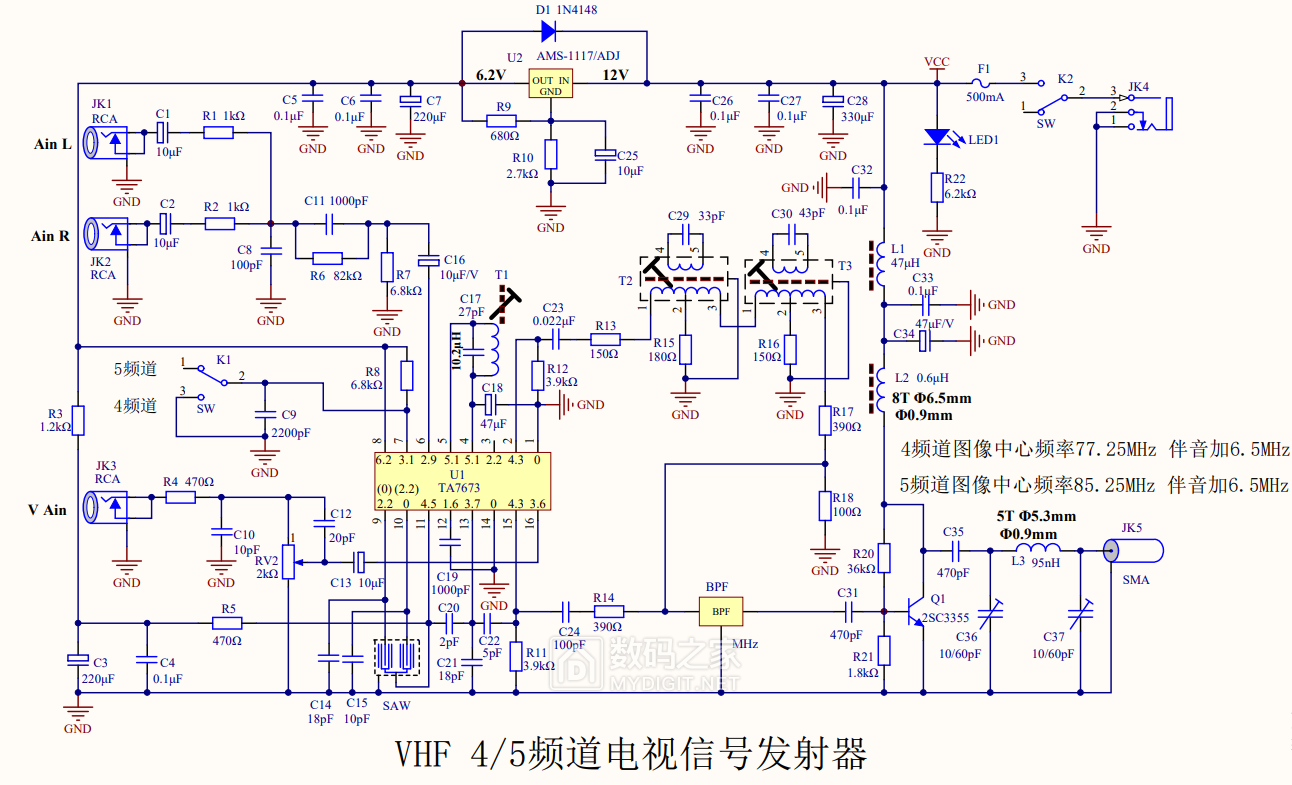

新画的原理图
发射器器板子画好的样子

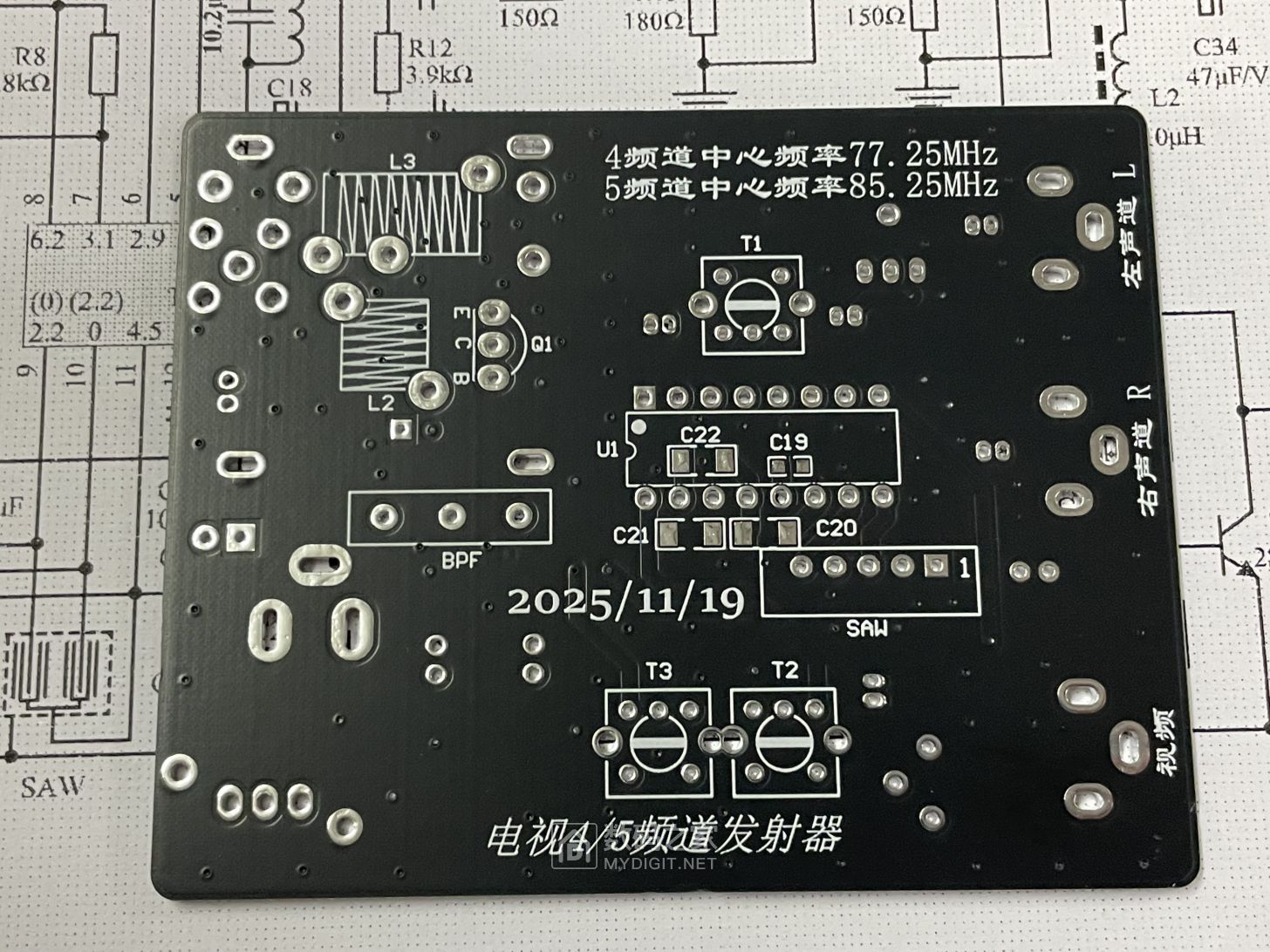

第一版PCB

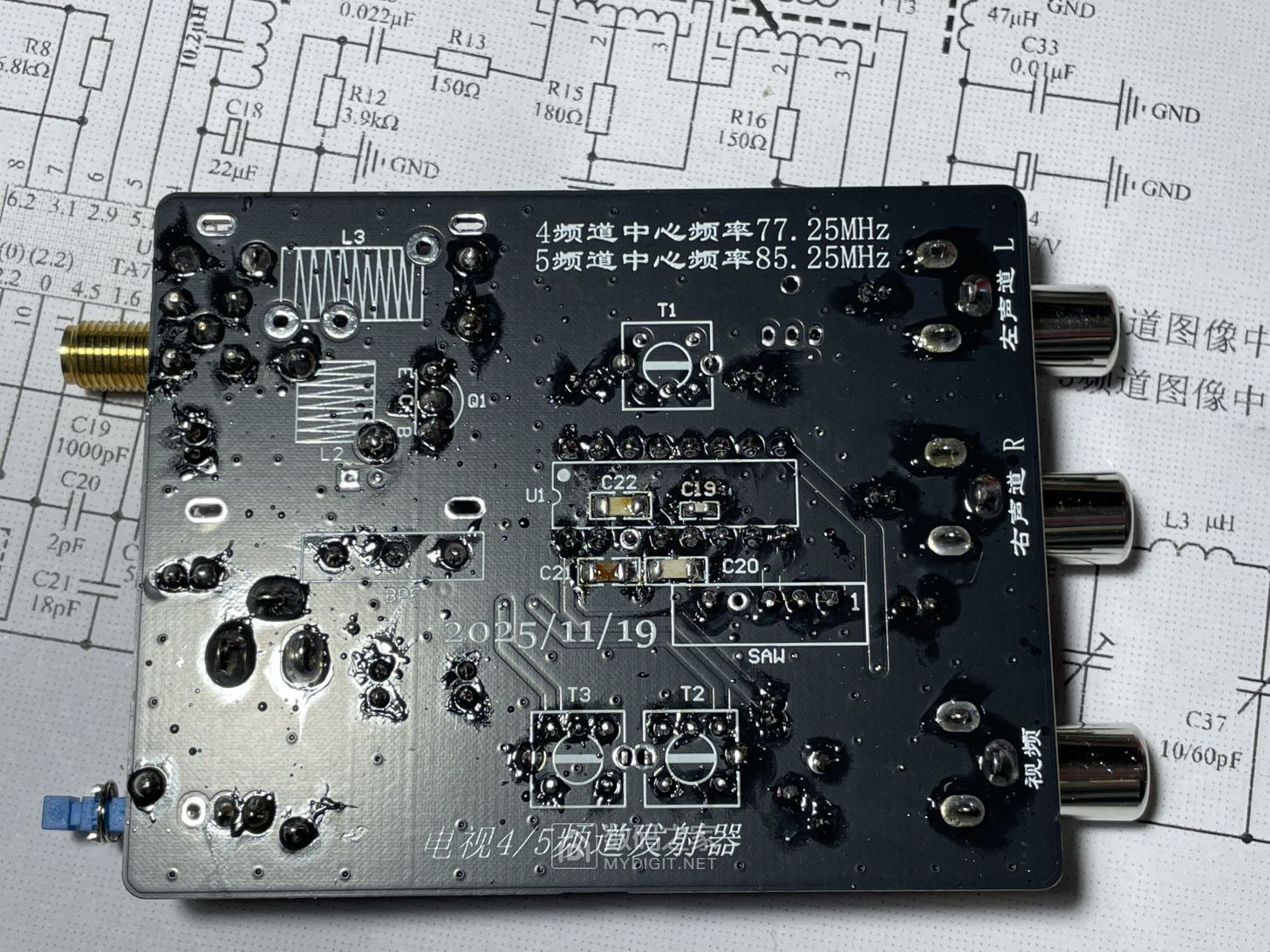

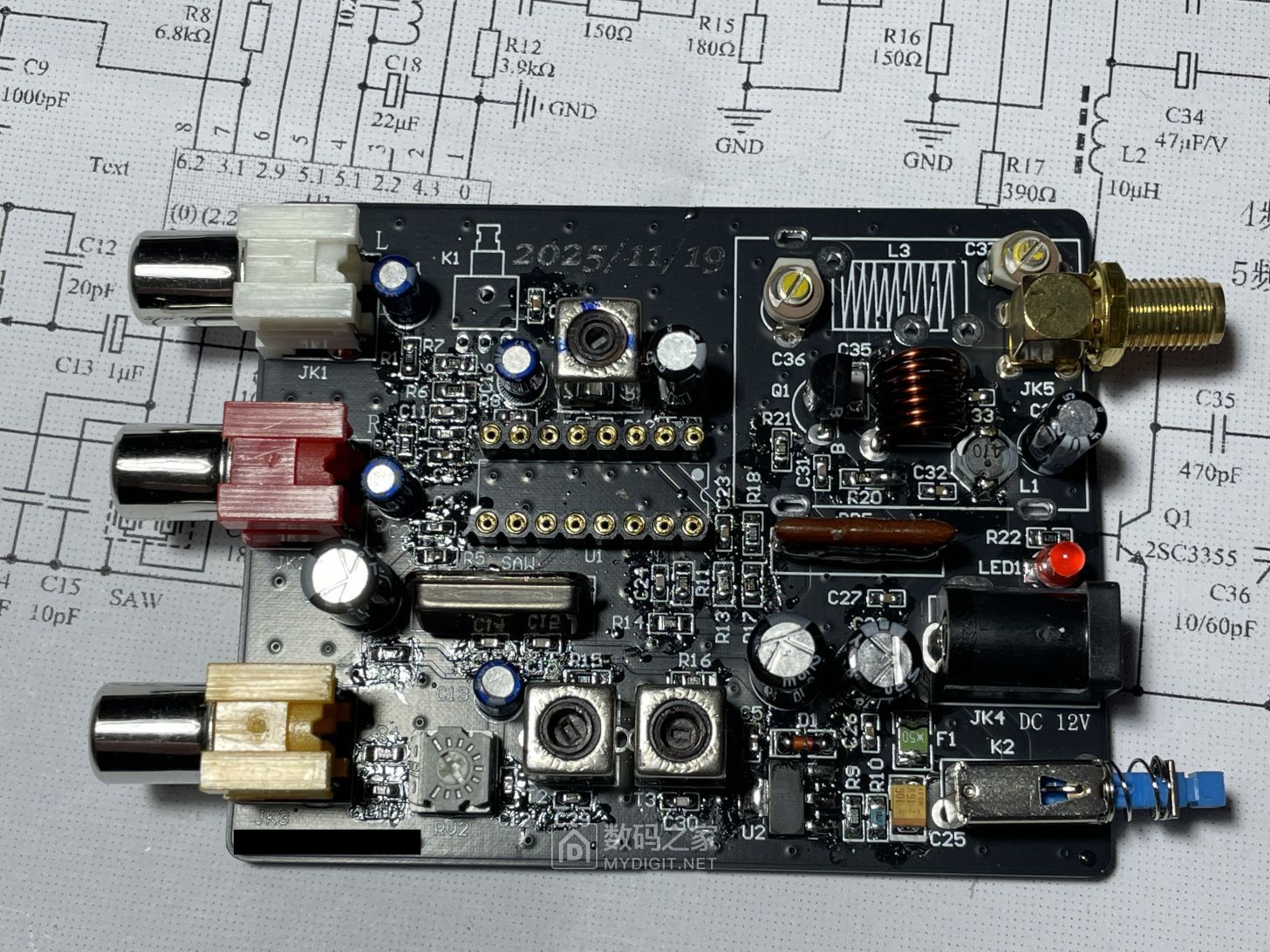

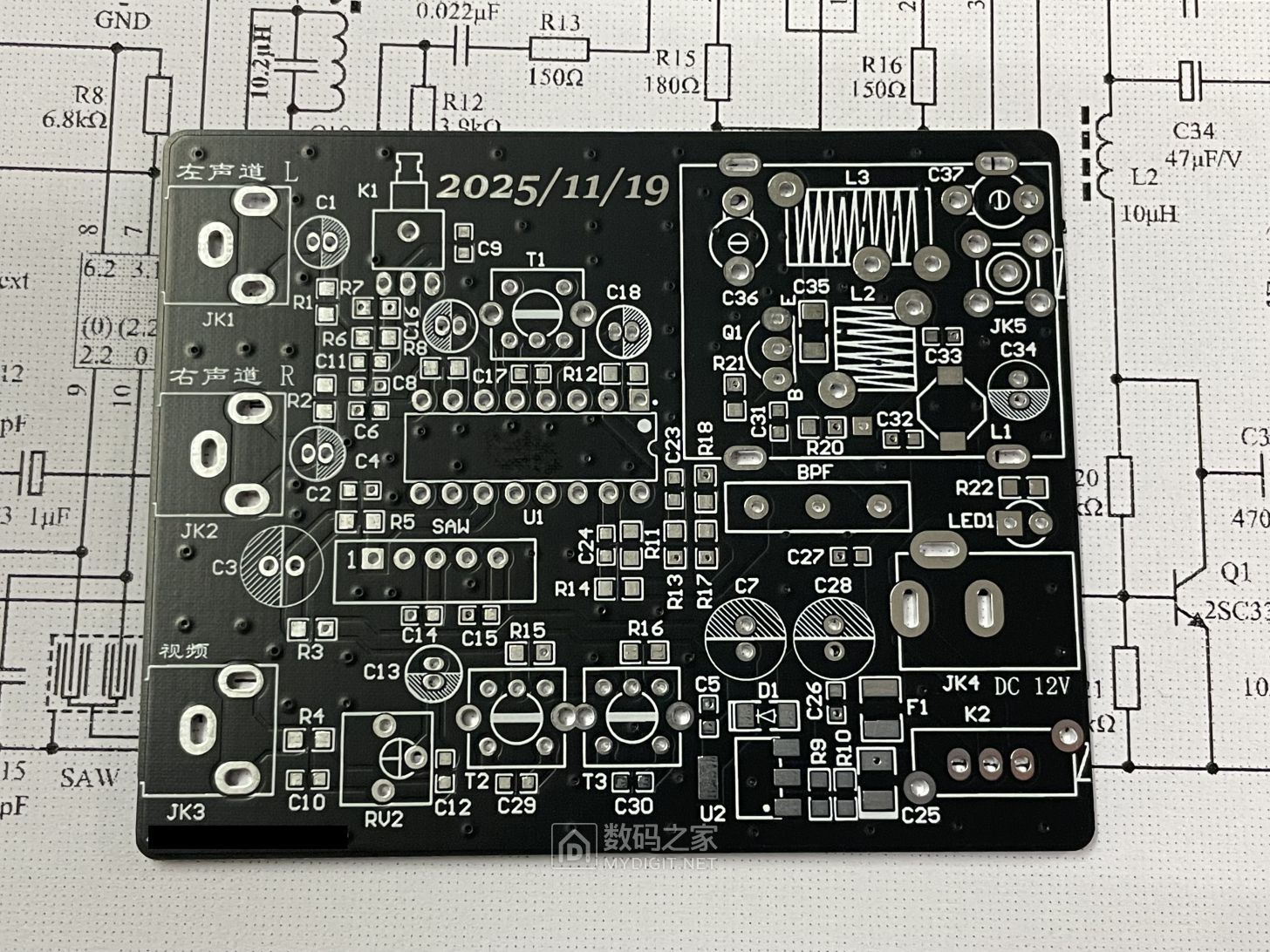

PCB实物，第一版正面
背面

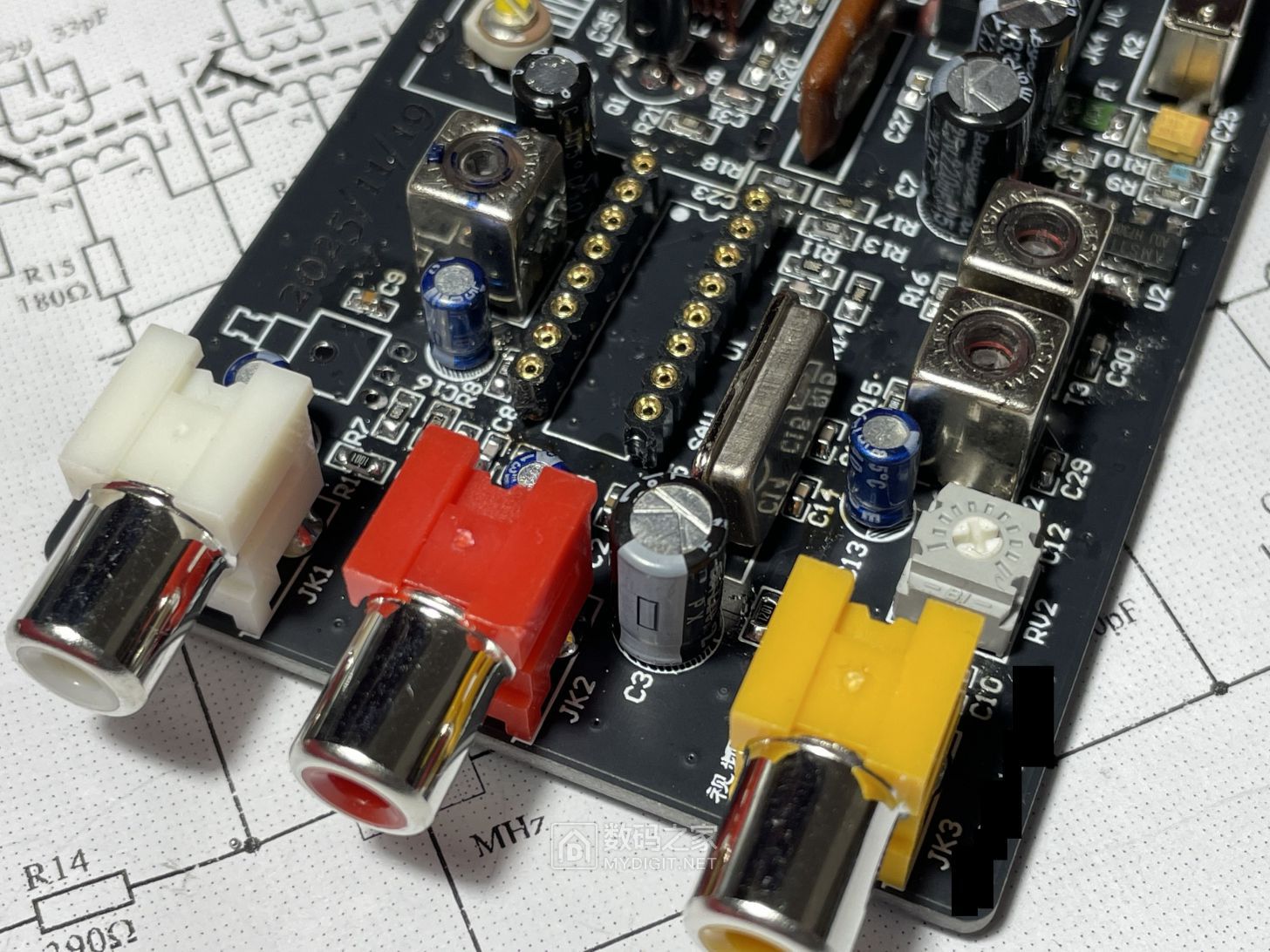

担心画的三个变压器与电源开关封装脚距有出入，试装变压器没有出入，开关有细微出入可以忽略

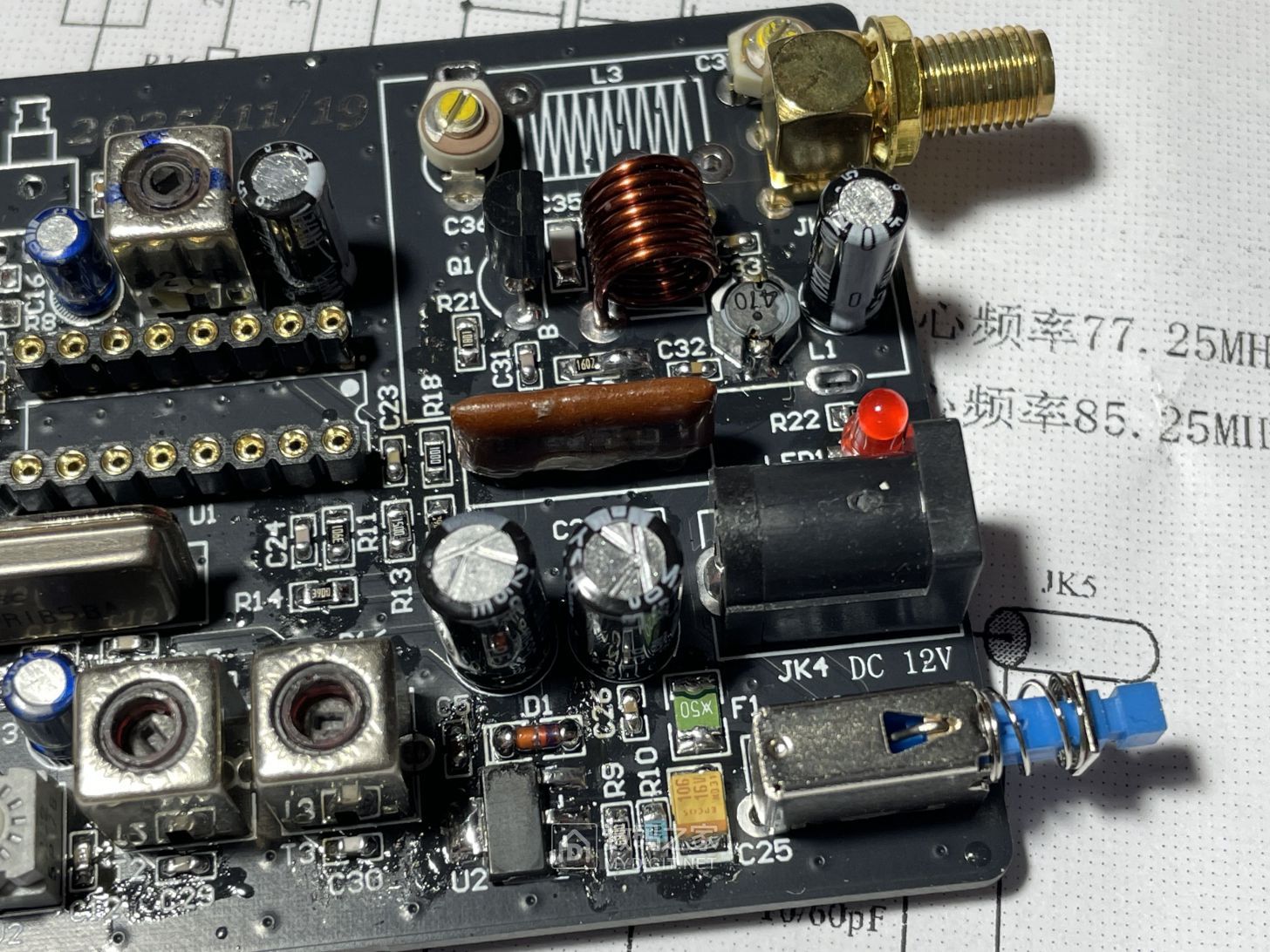

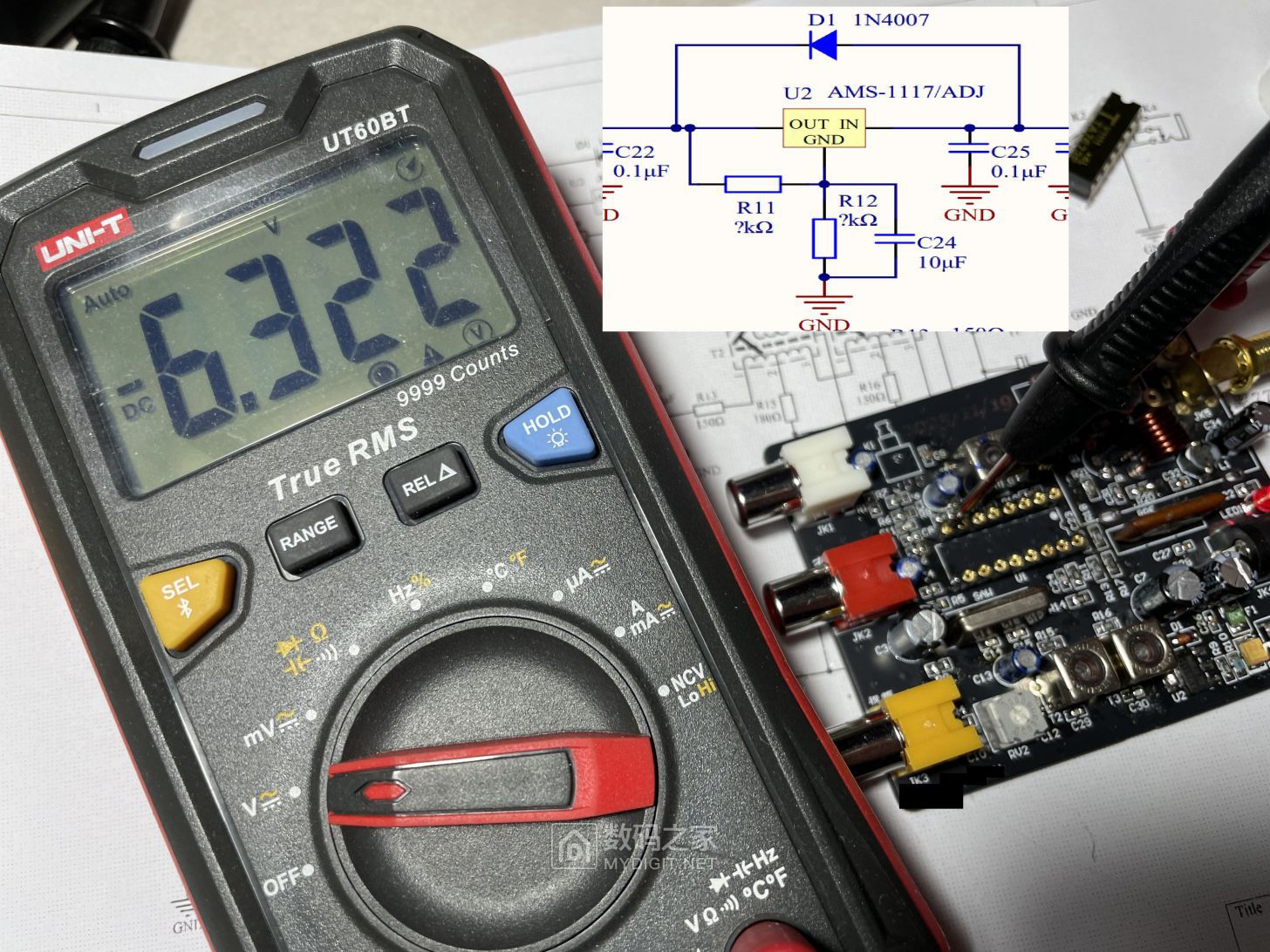

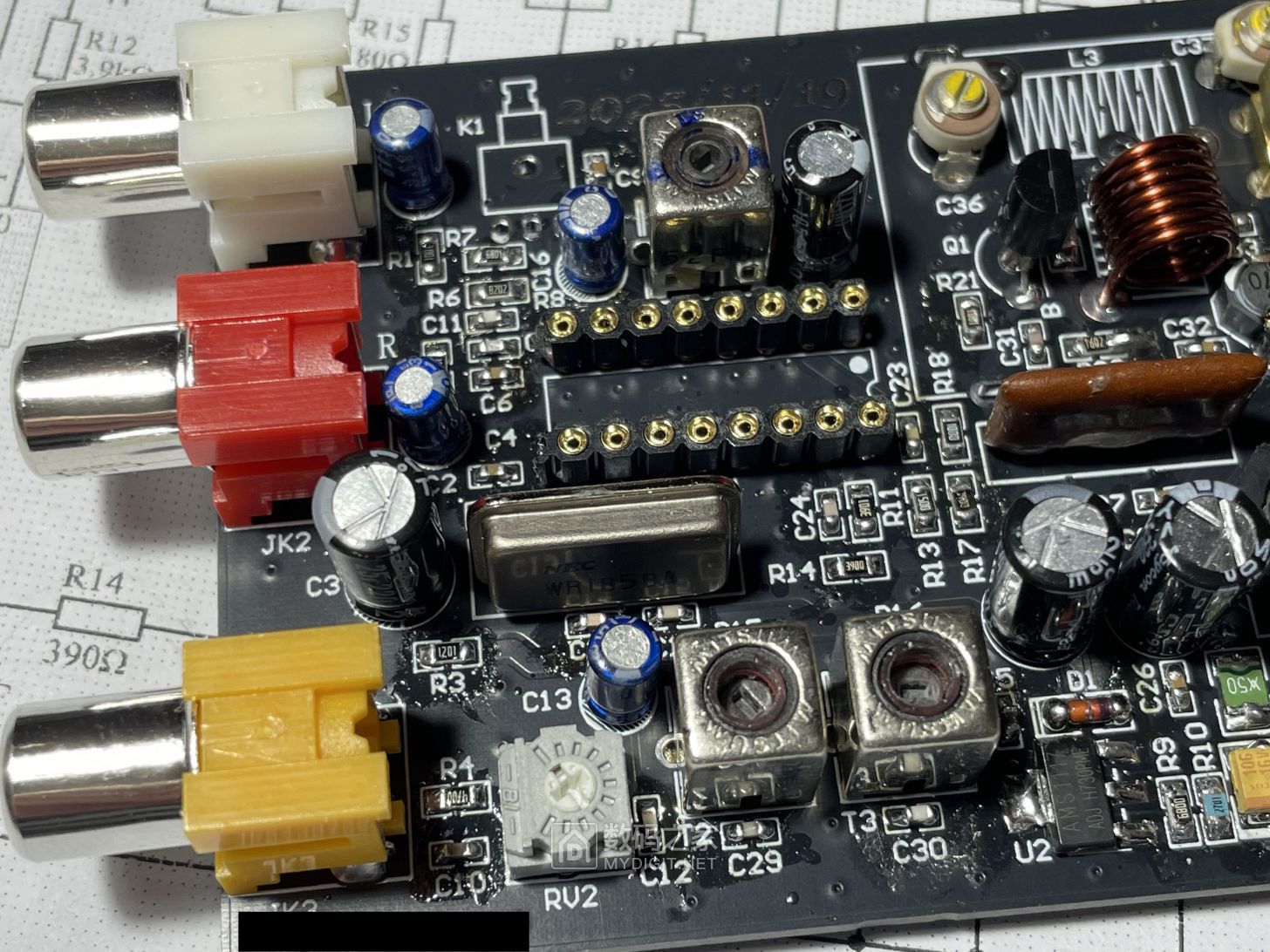

接下来就是焊板了，电源部分焊完先测1117-ADJ三端稳压电压输出是否与计算的6.2V相同，结果输出电压与输入电压只差0.6V，然后查分压电阻R9/R10没错，其它相关元件也没有错，仔细看原理图原来是1117-ADJ保护二极管D1画反了，把D1改正过来再测输出电压与计算的只差0.12V。故障排除继续焊板。

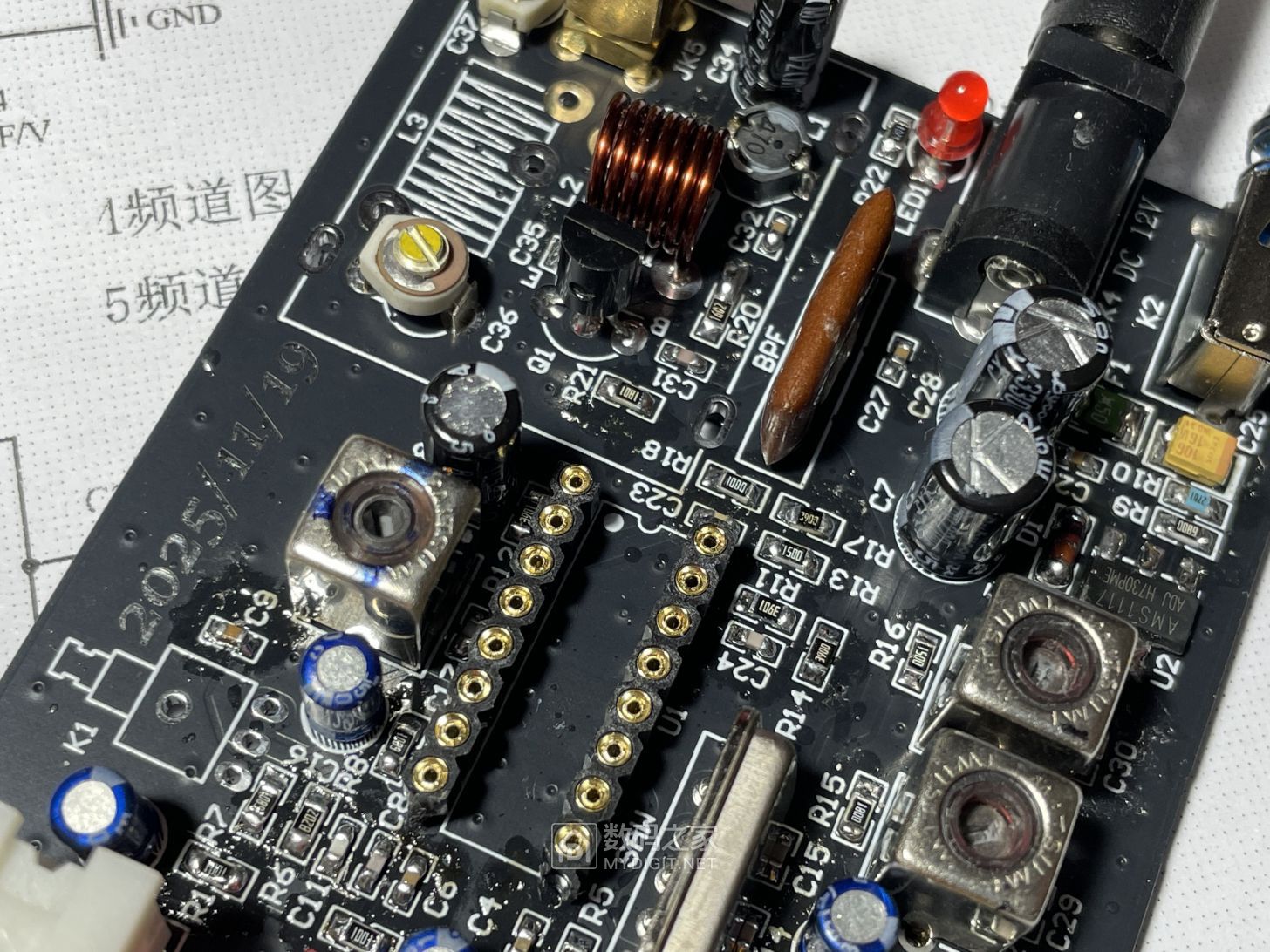

只剩RF滤波线圈L3没有焊，芯片先不直接焊在板子上

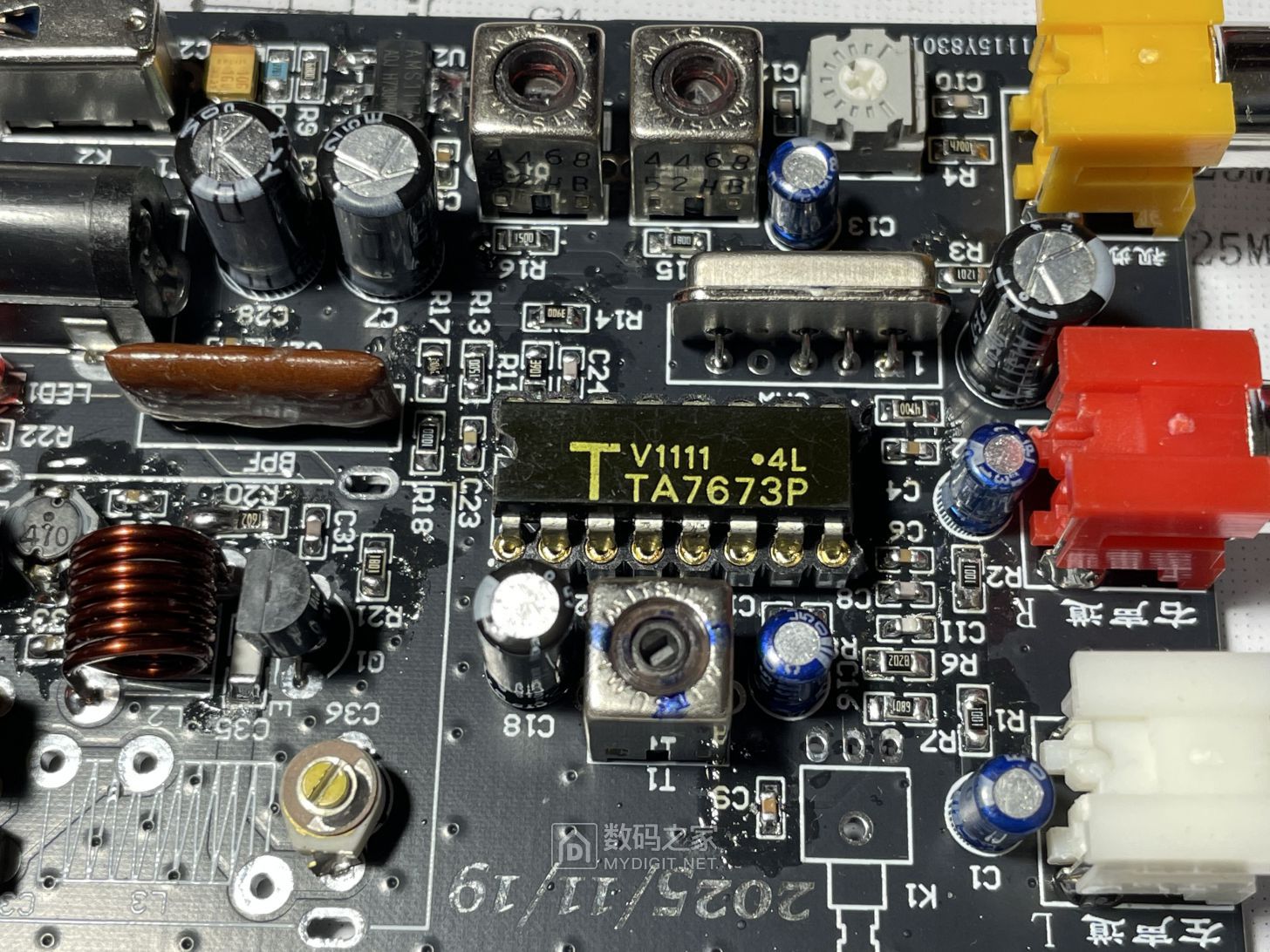

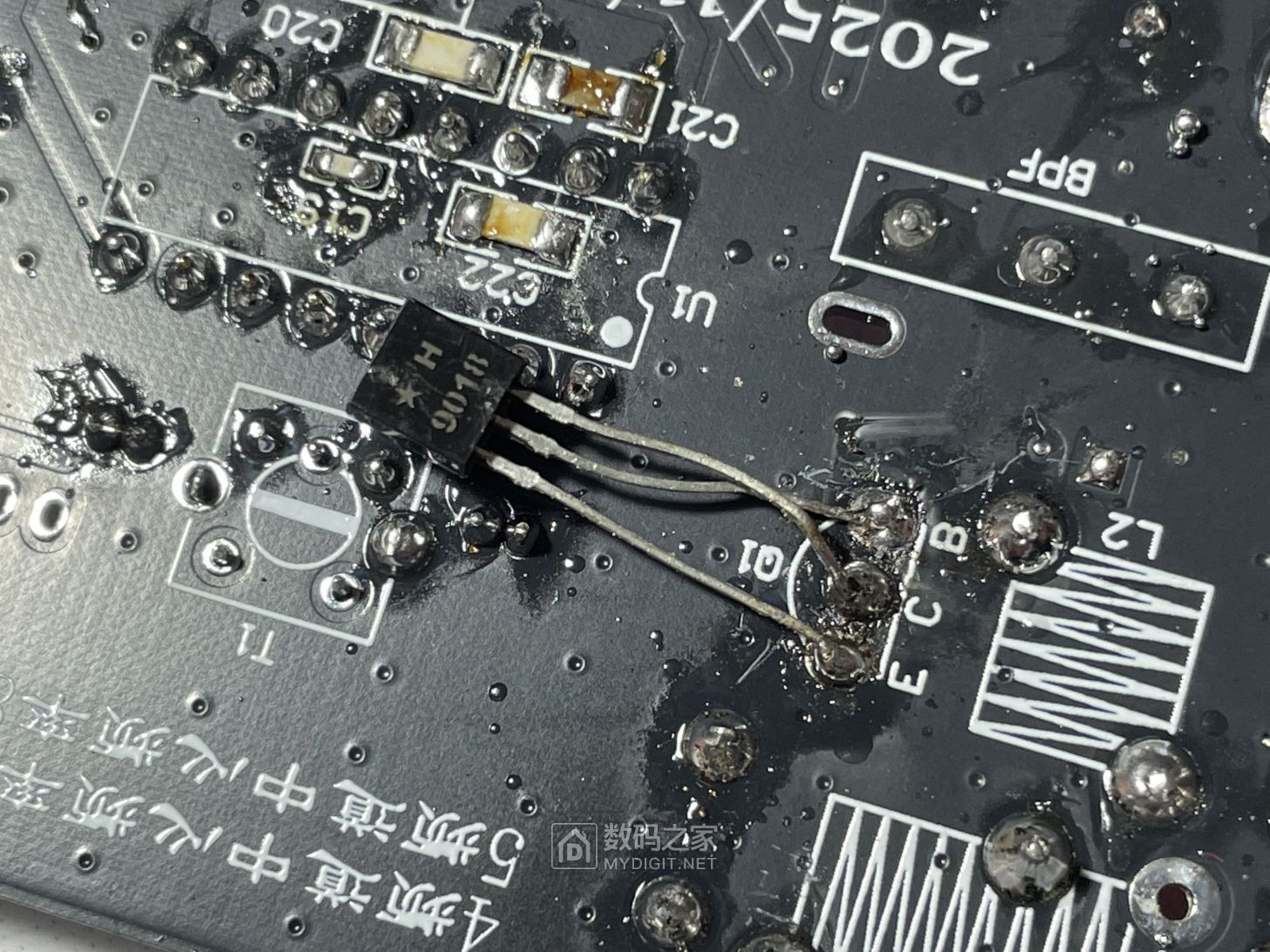

把TA7673装上，上电没一会儿闻到烧管的味道，再看功放管2SC3355在冒烟。以为是它特征频率太高容易自激所以烧了，换上9018试试不烧。

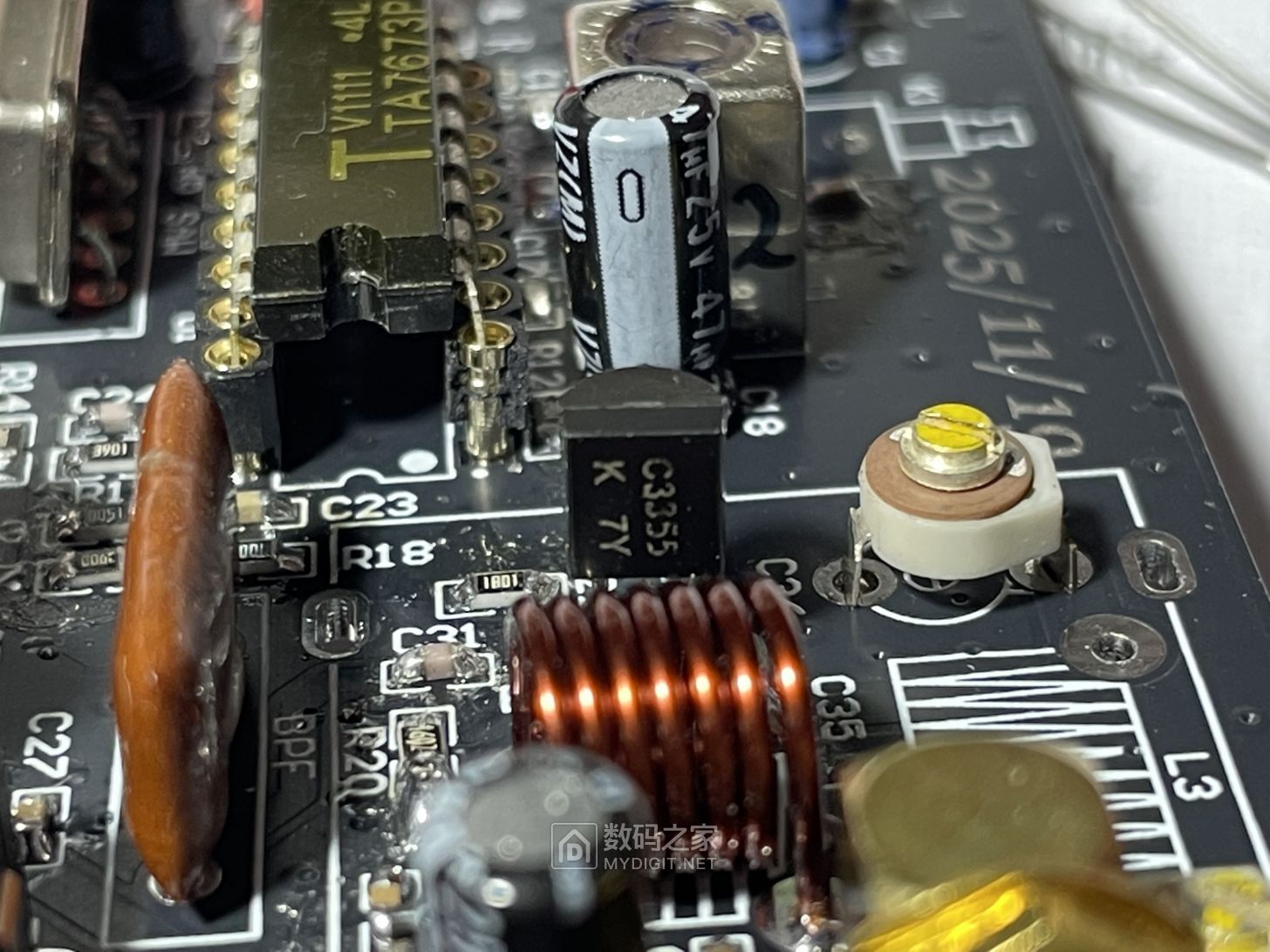

换回3355又是上电一会儿即烧，还以为管子是假的，换上120%真的3355也还是一样上电一会儿即烧，后来把偏置电阻断开也还是一样这就不是自激了，肯定是其它原因，到这时已经烧了4，5个管子了。于是查原因查了半天也没有结果，最后在测好的3355时才发现管脚排列顺序与板子不一致，管子排序是BEC，板子是BCE。按理说不会出这种错，之前做470MHz变频器用过3355这个PCB封装，肯定是后来改过SCH元件库中NPN三极管管脚编号，SCH元件库中就一个NPN三极管，TO92封装的三极管管脚排序又有好多种，画板遇到管脚排序不同的就要改，这样次数多了一来二去搞混了，以后要每种管脚排序的管子在元件库中单独建一个SCH库文件与PCB库文件不要共用。

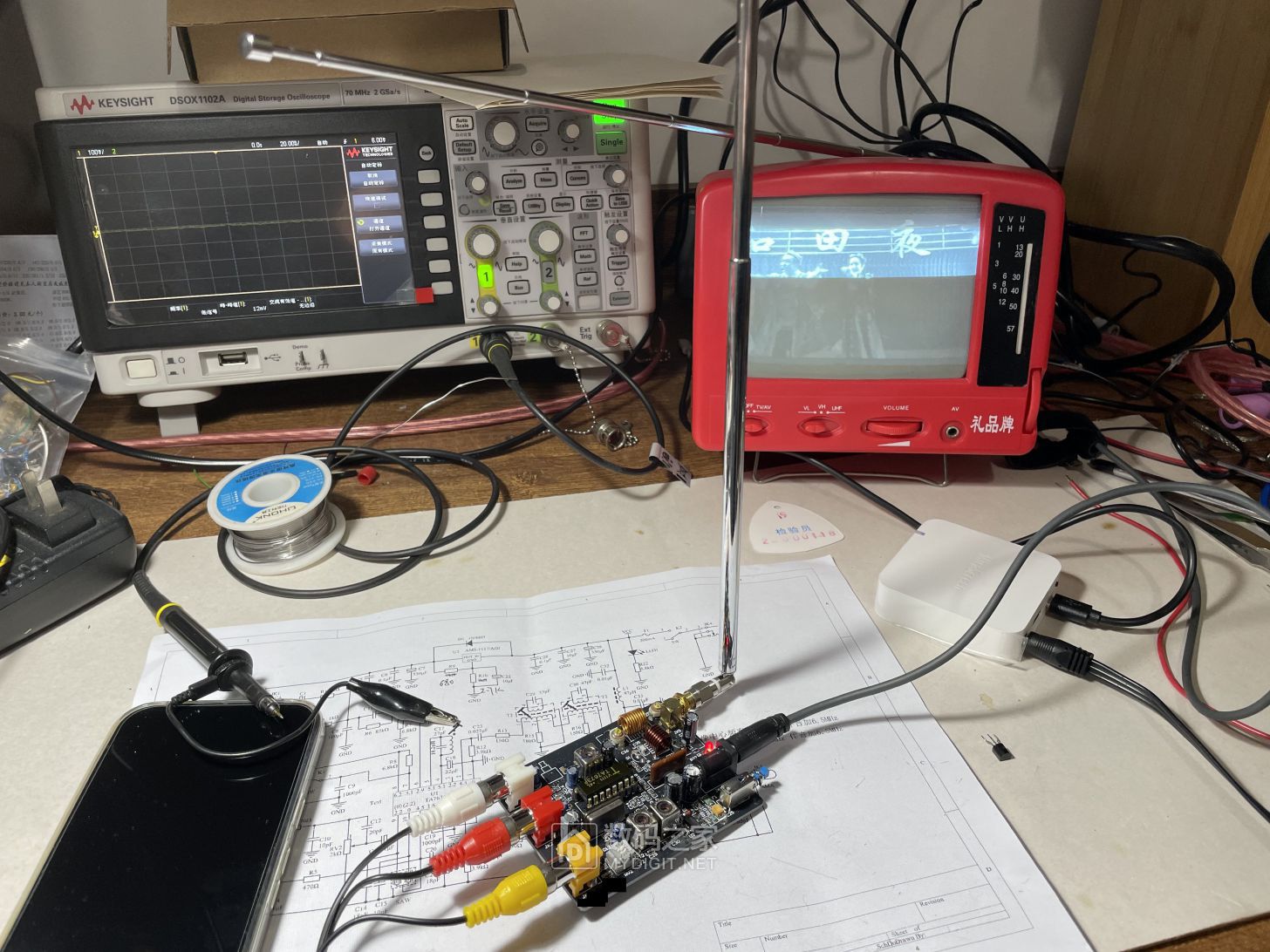

原因找到了，换上新管测试有没有TV射频信号输出，没问题TV射频信号有输出就是发射距离太短只能发射0.3米，要改射频功放管Q1的偏置,以后再改吧。

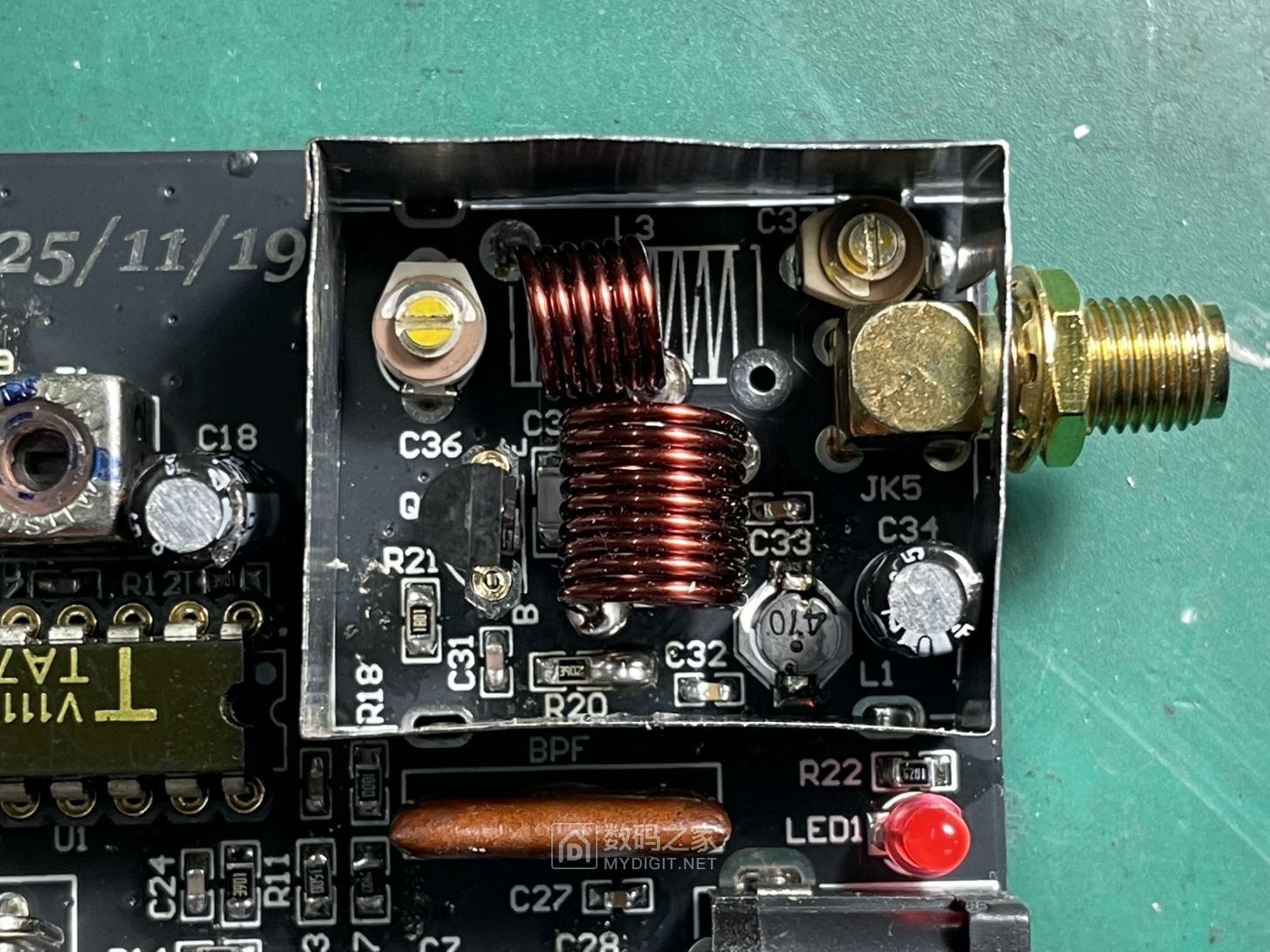

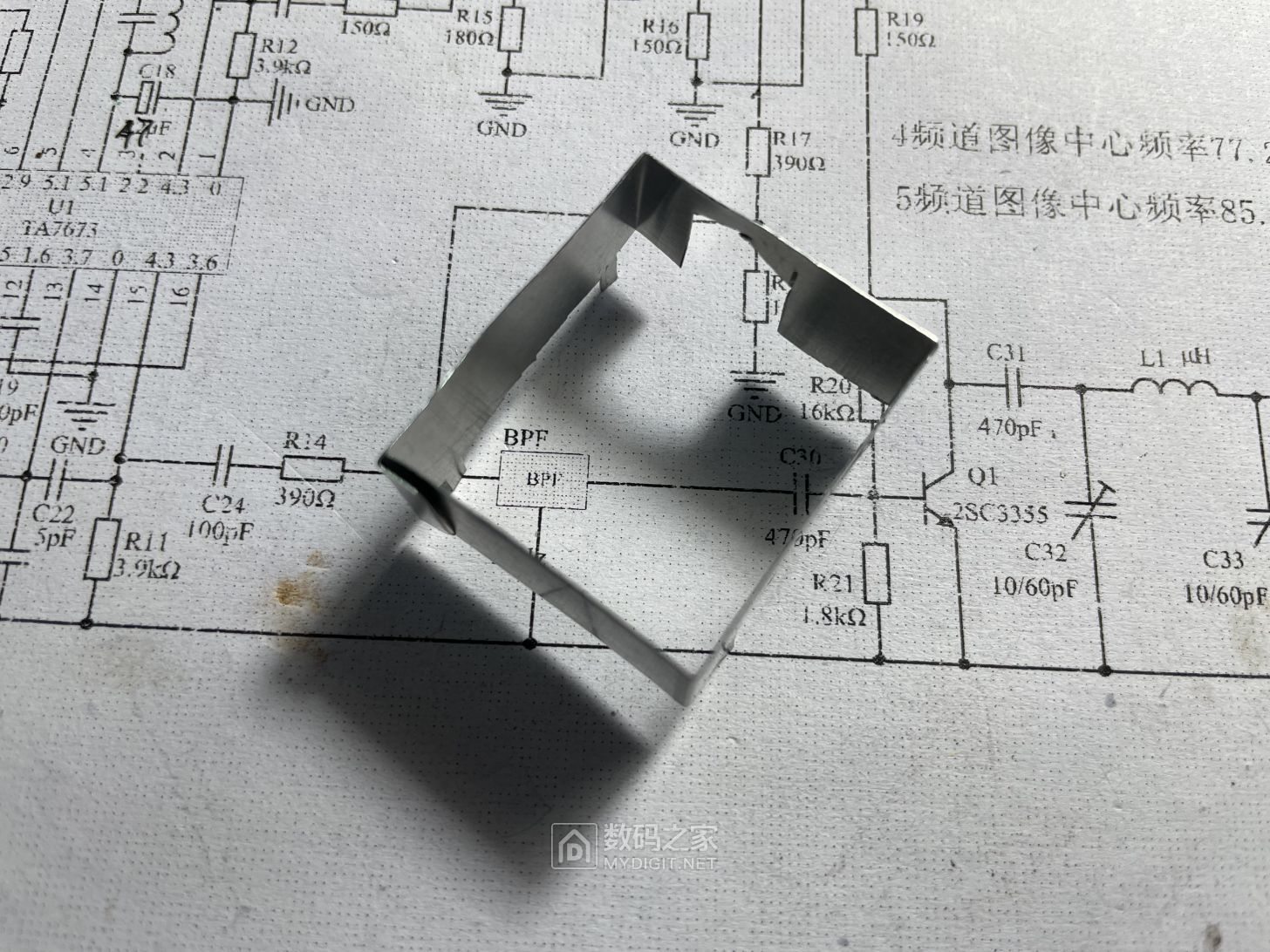

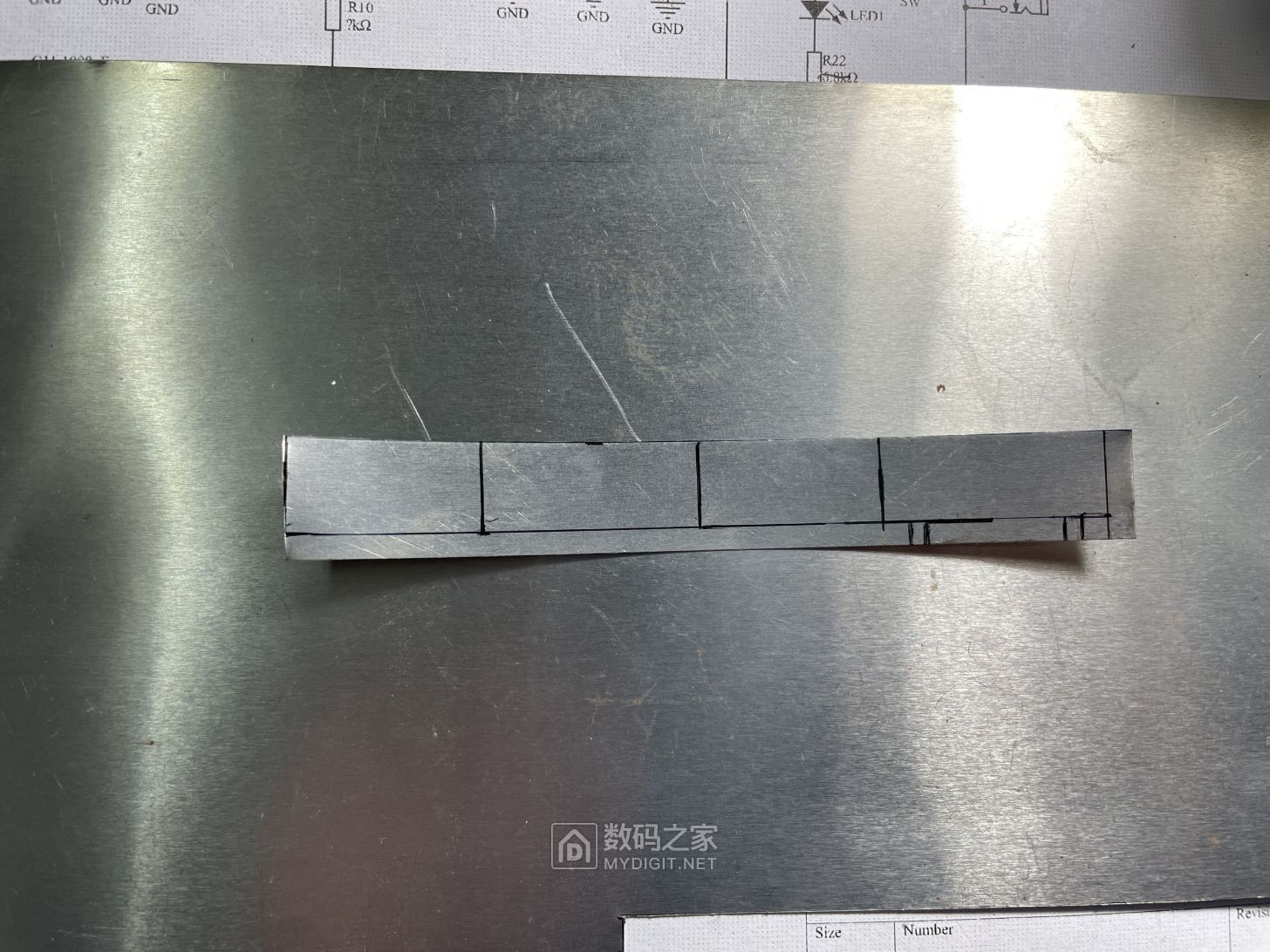

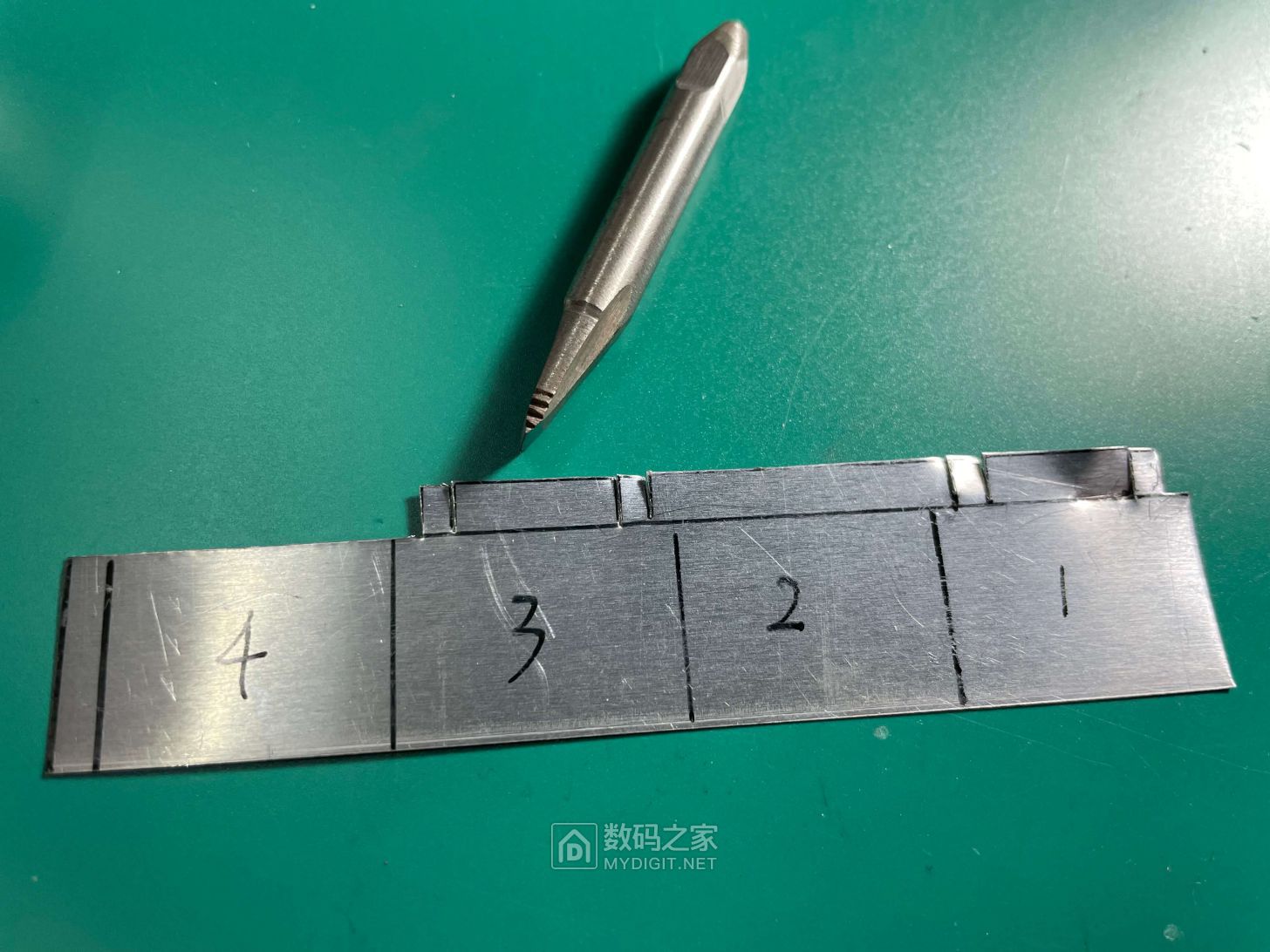

板子工作正常后，为了工作稳定要给射频功放加上屏蔽罩，屏蔽罩用0.2mm的铁皮做，测量好屏蔽罩的尺寸，画好线，然后，剪刀，凿子并用把屏蔽罩剪凿出来
凿子图借用以前拍的用丝攻磨得
做出来丑是丑了点，又不展览，实用就好
盖子以后再做
接下来就是给铝合金外壳开孔，起先是想在JLC做，太贵了，想想都是开圆孔没有异形孔难度不大，还是自己开孔吧。

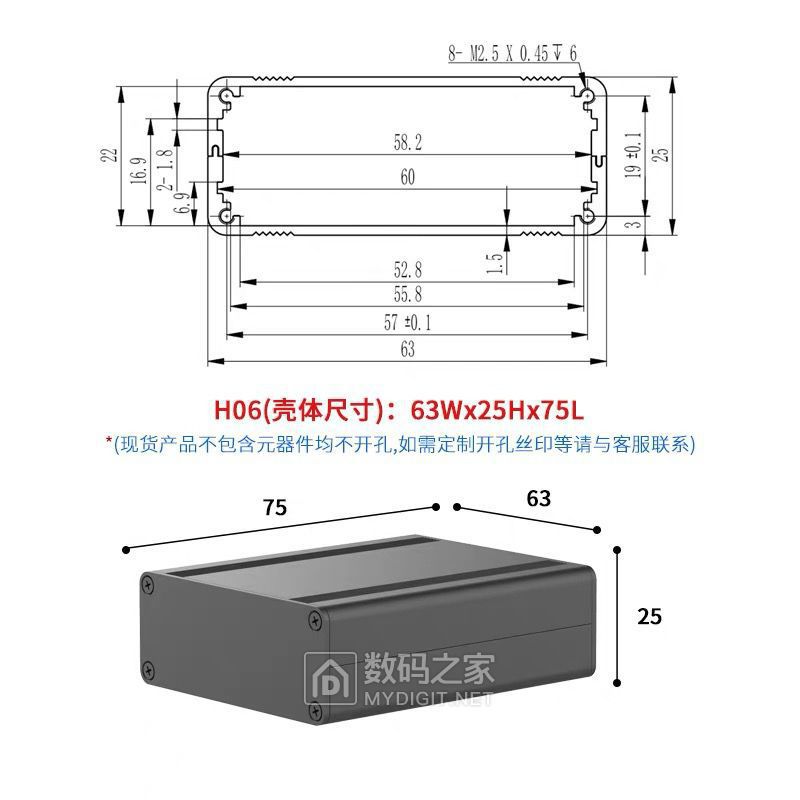

外壳CAD图

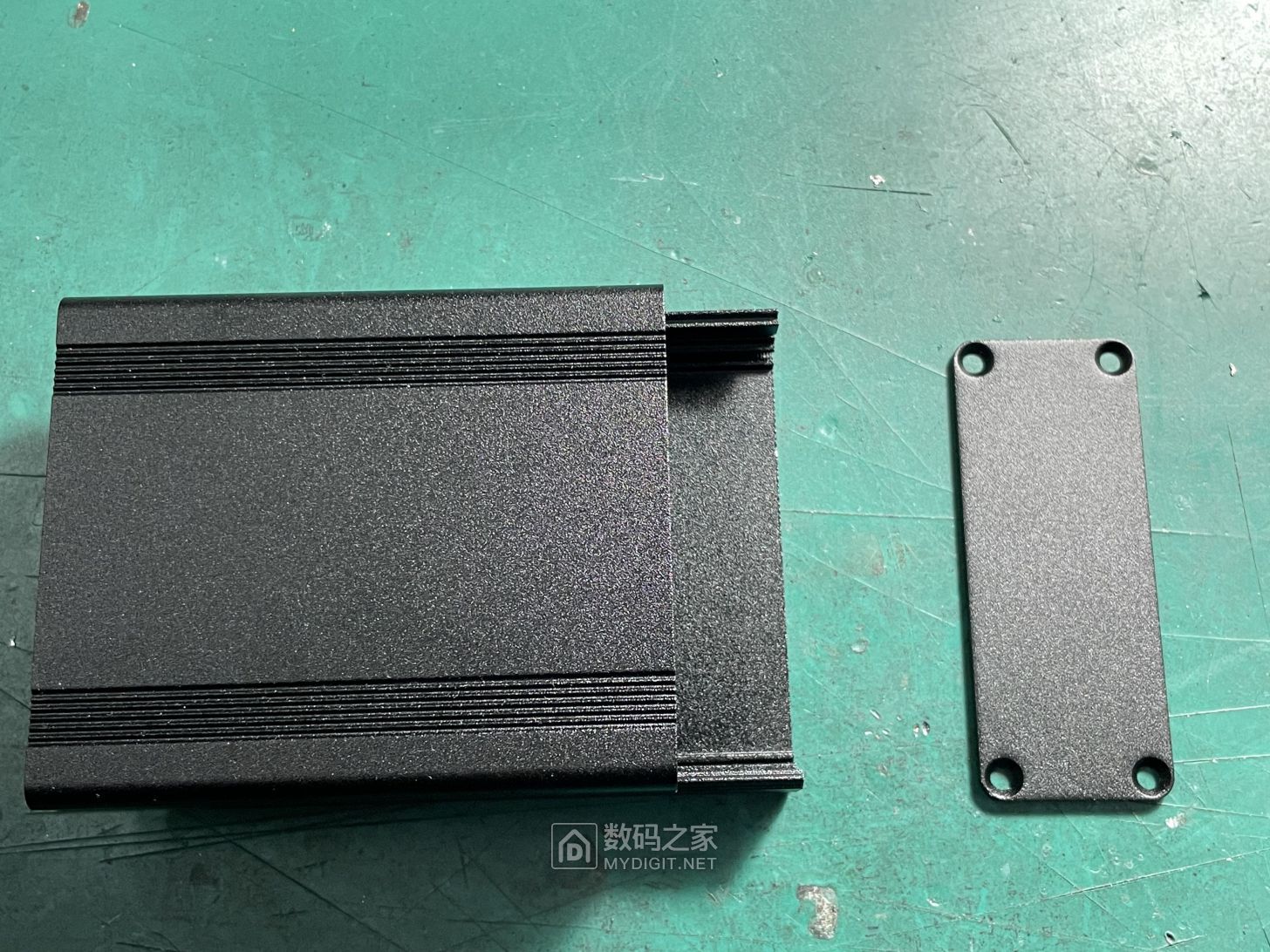

外壳实物

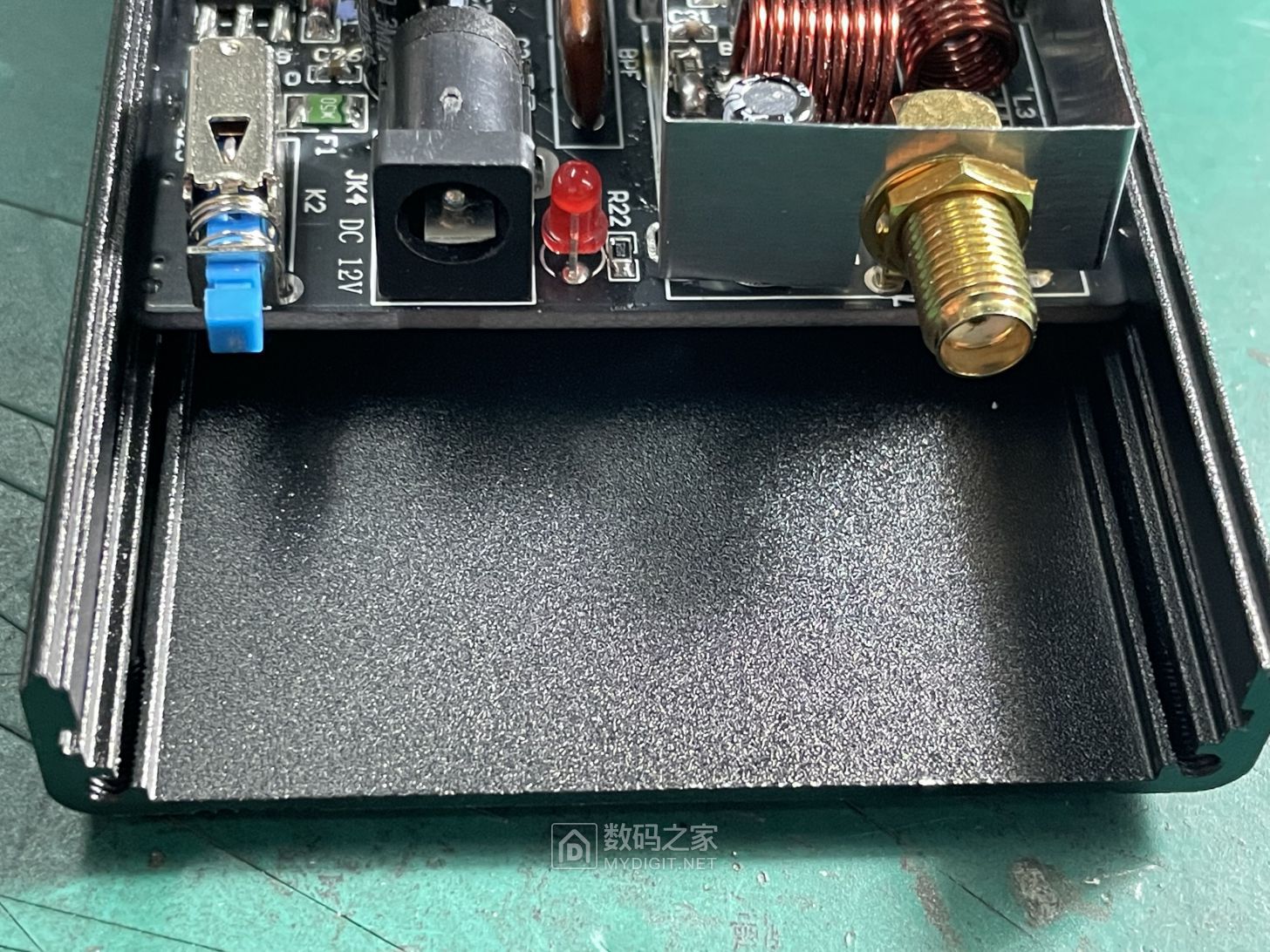

板子放进去效果

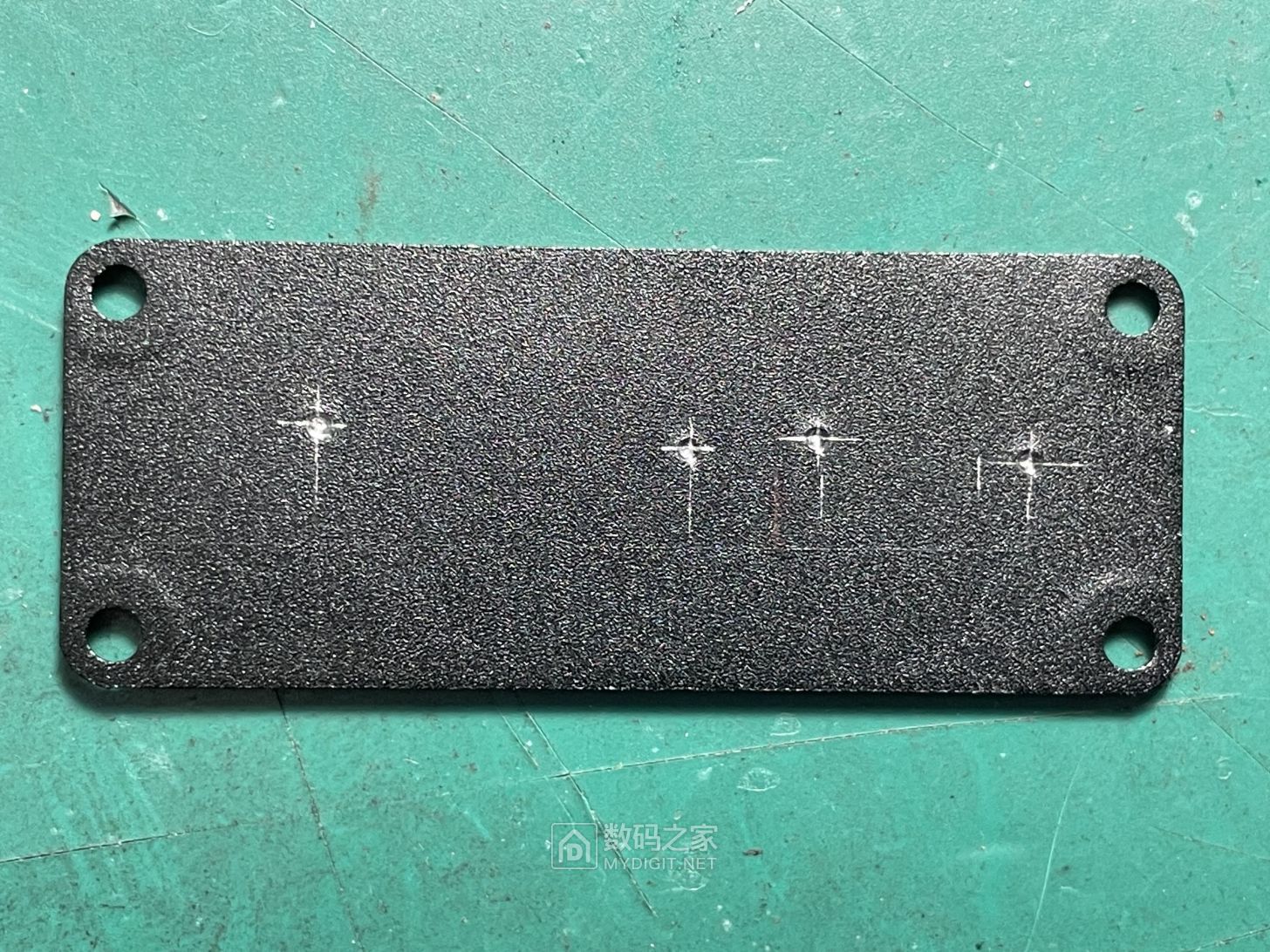

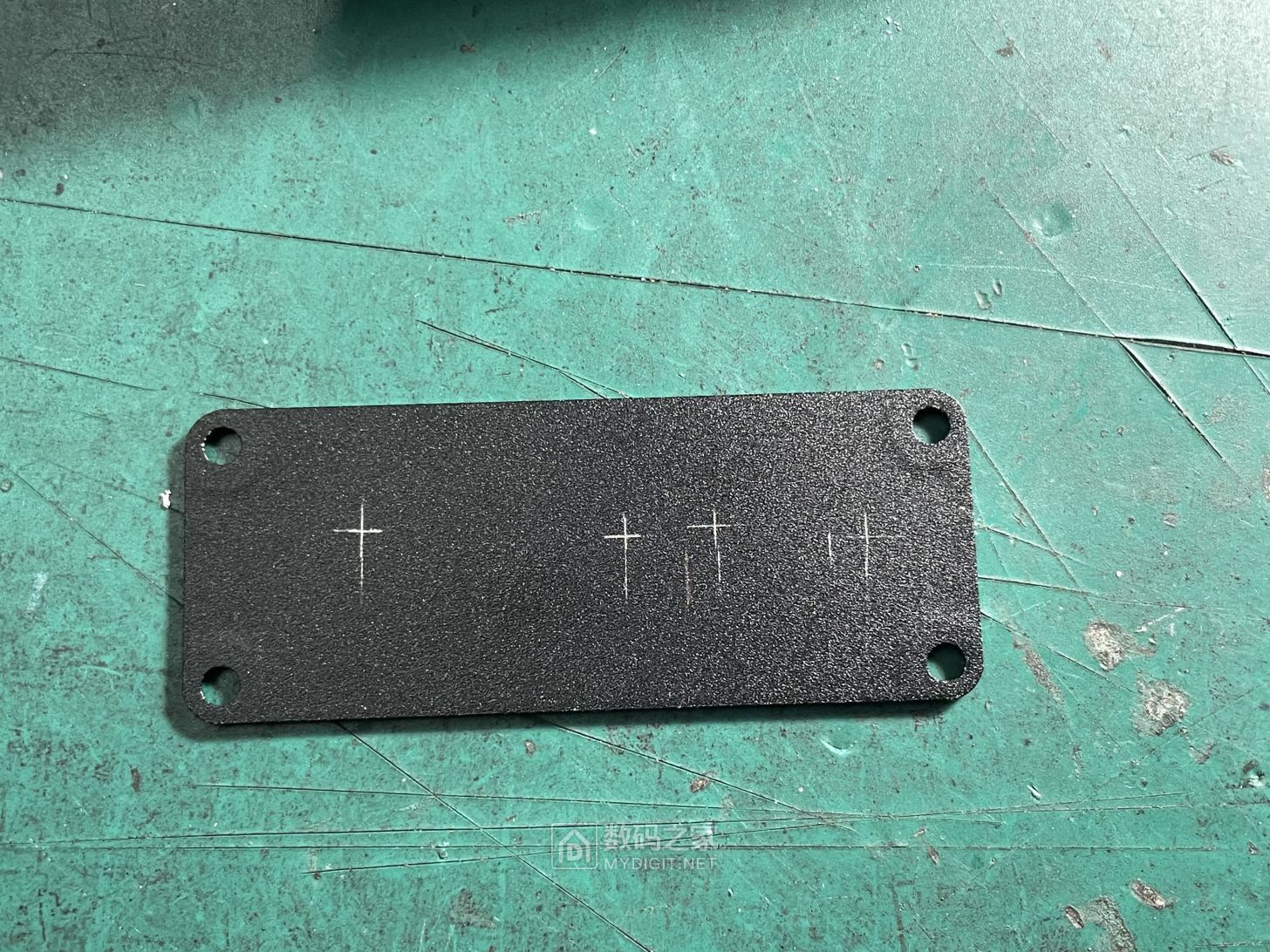

先开孔多的这头端板，测量好孔位划线
用定位冲子冲出定位孔
没有小型台钻，只能用手电钻了铝质板用手电钻钻孔比铁质难很多，铝质的很容易钻偏。吸取以往开铝材外壳孔的教训，不能一手按着物件，一手拿电钻方式开钻，全钻偏了。铝质材料上钻孔本来就容易钻偏，一只手控制手电钻就更钻不准。把端板固定在方木上，双手拿电钻钻。先用2.5mm小直径钻头钻出小的定位孔然后逐渐加大钻头直径，把孔扩大到所需的孔径。
这样开孔才不会开偏，直接用大直径的钻头开100%开偏，可能是我技术不到家吧

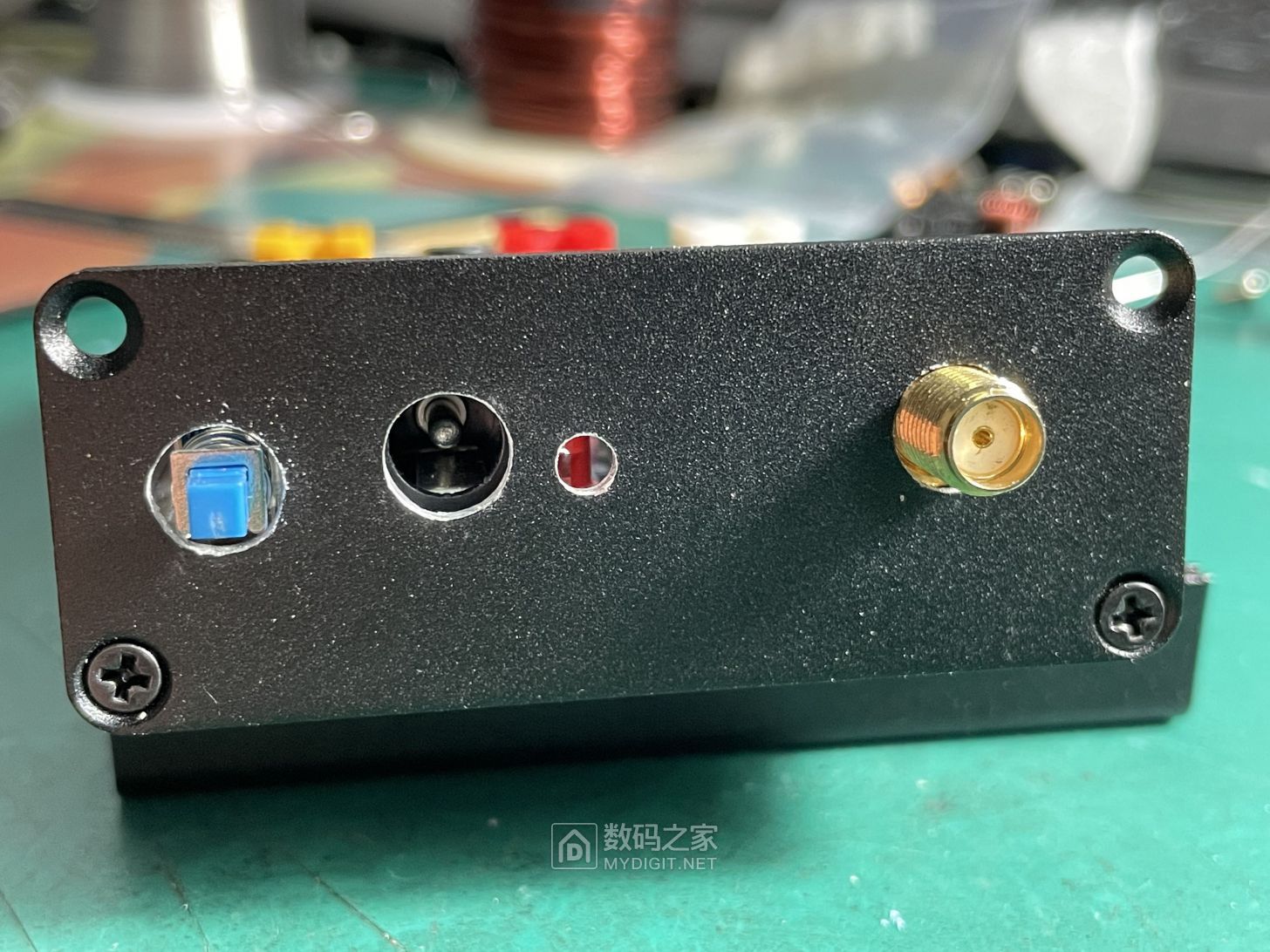

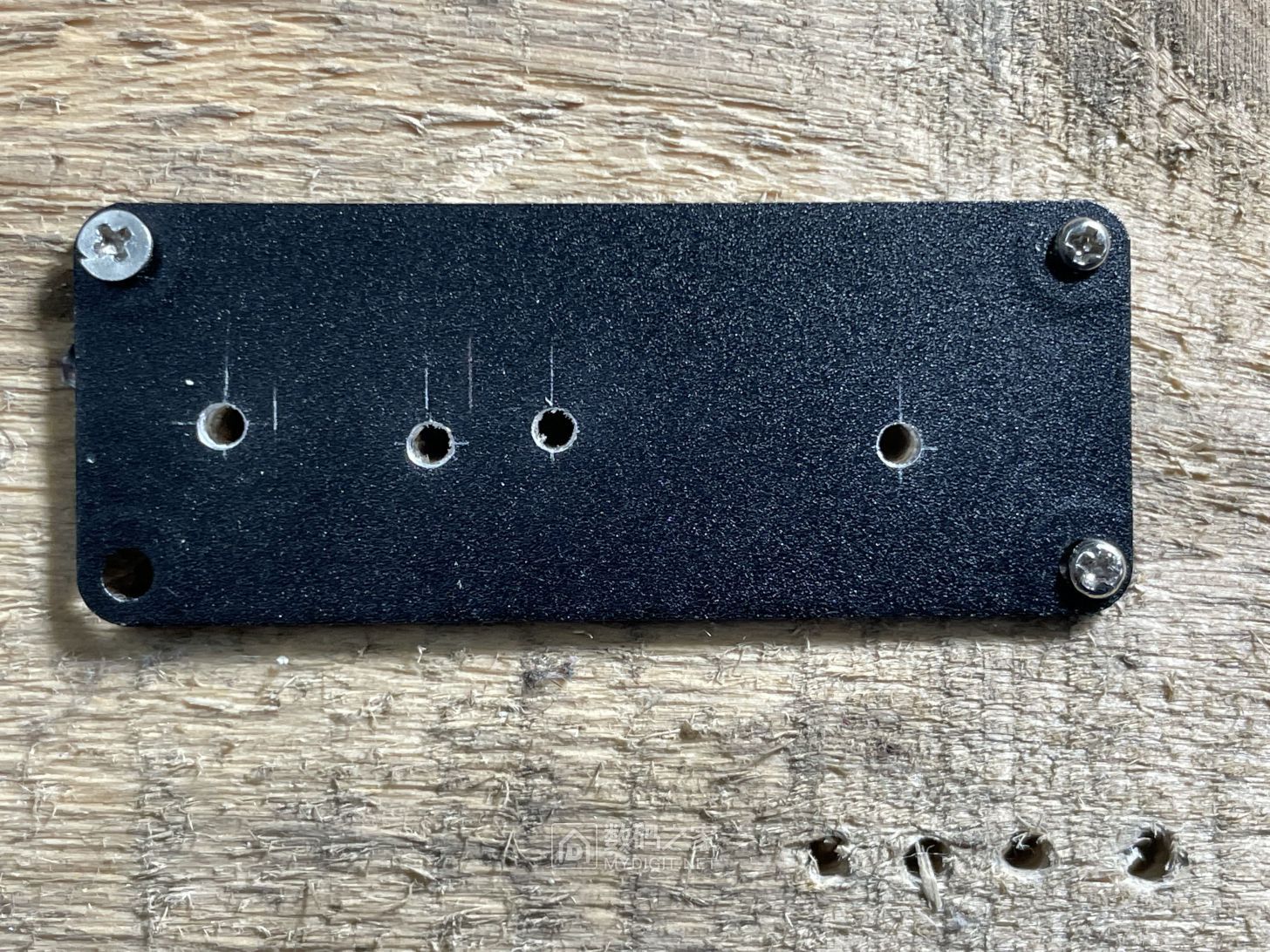

这回钻出来的孔几乎没有偏，只有SMA射频头的孔有点偏下，是SMA头没有焊平，焊成SMA头尖向上翘了，用锉刀修整一下孔就可以了

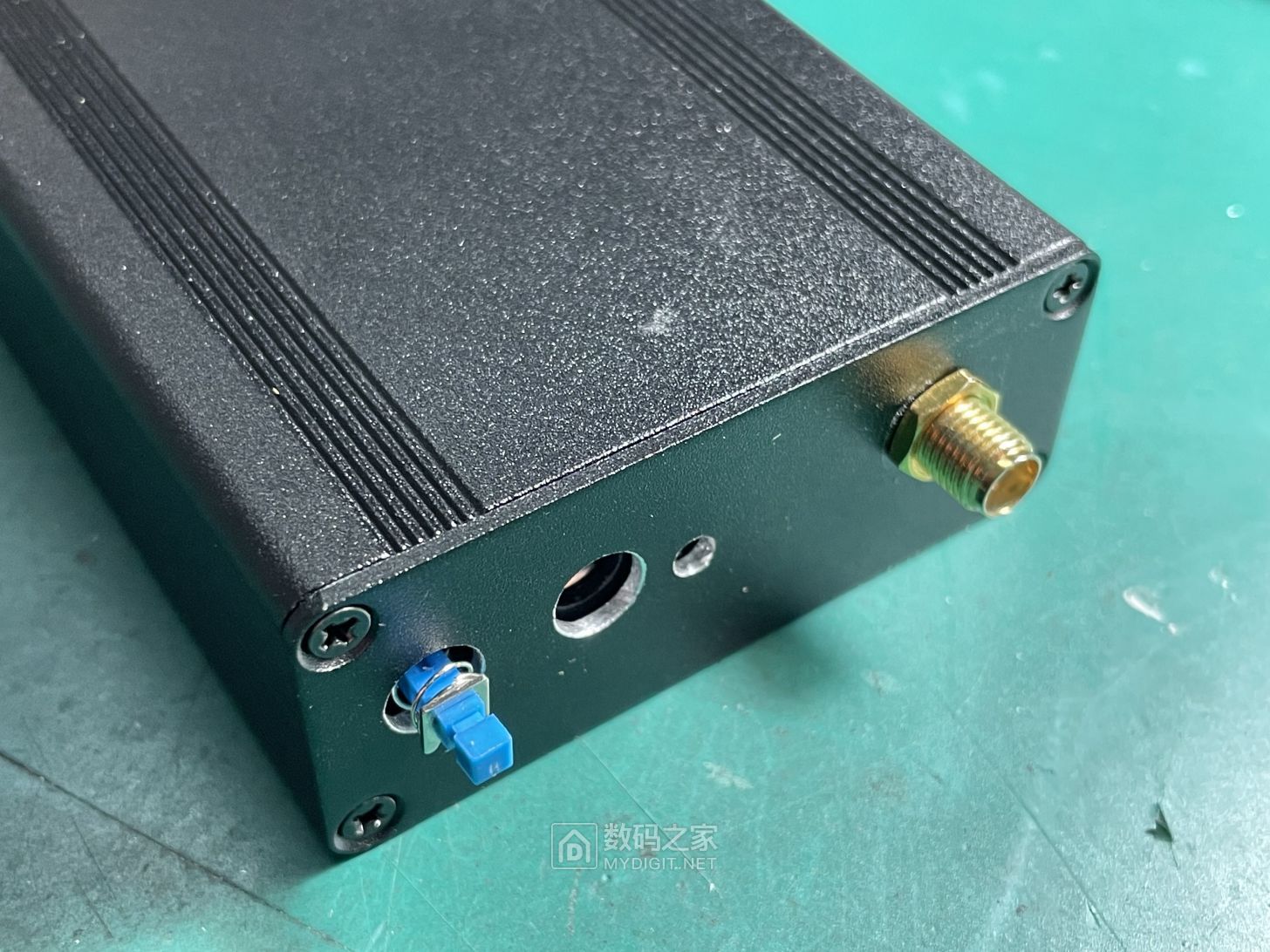

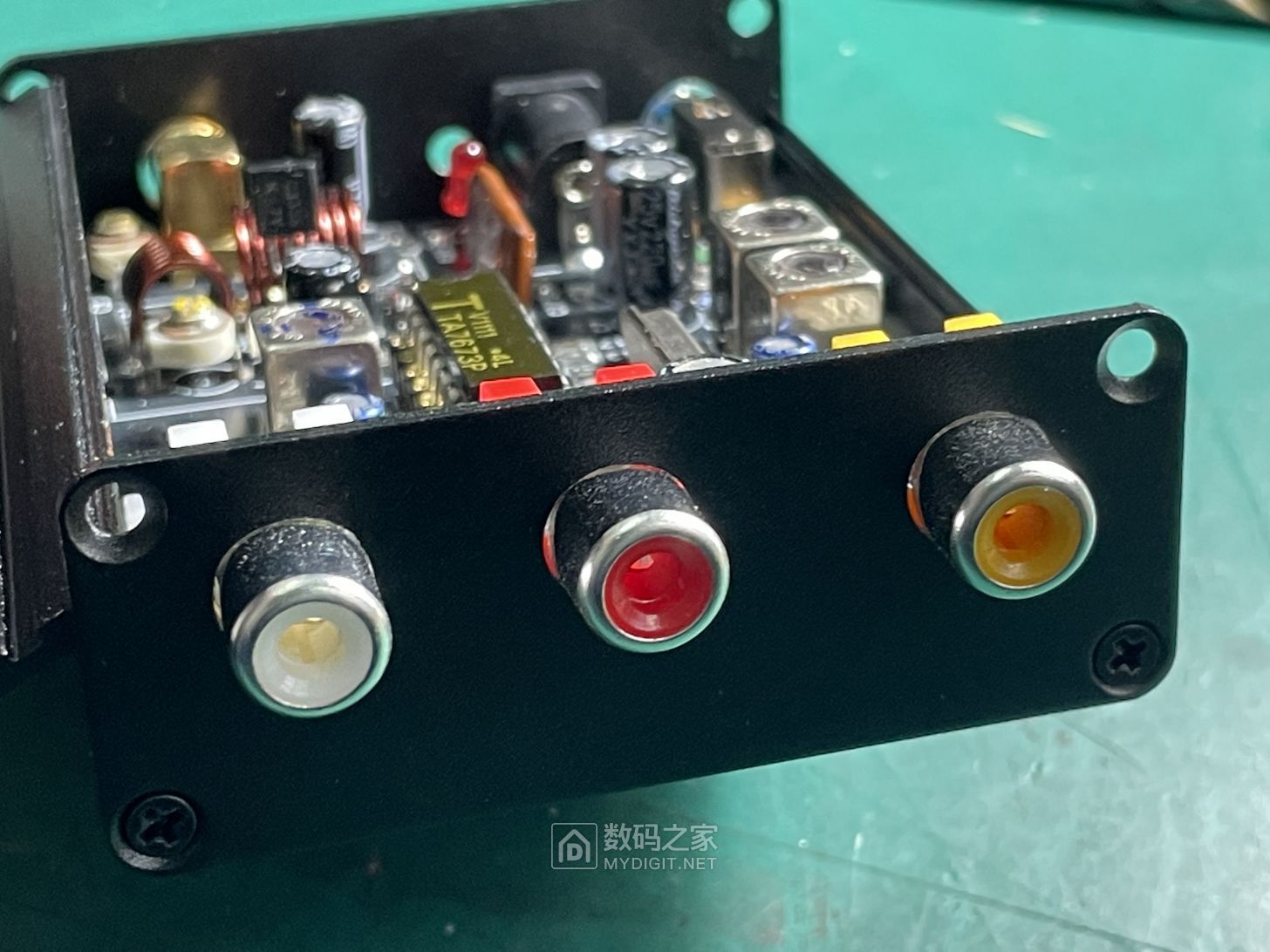

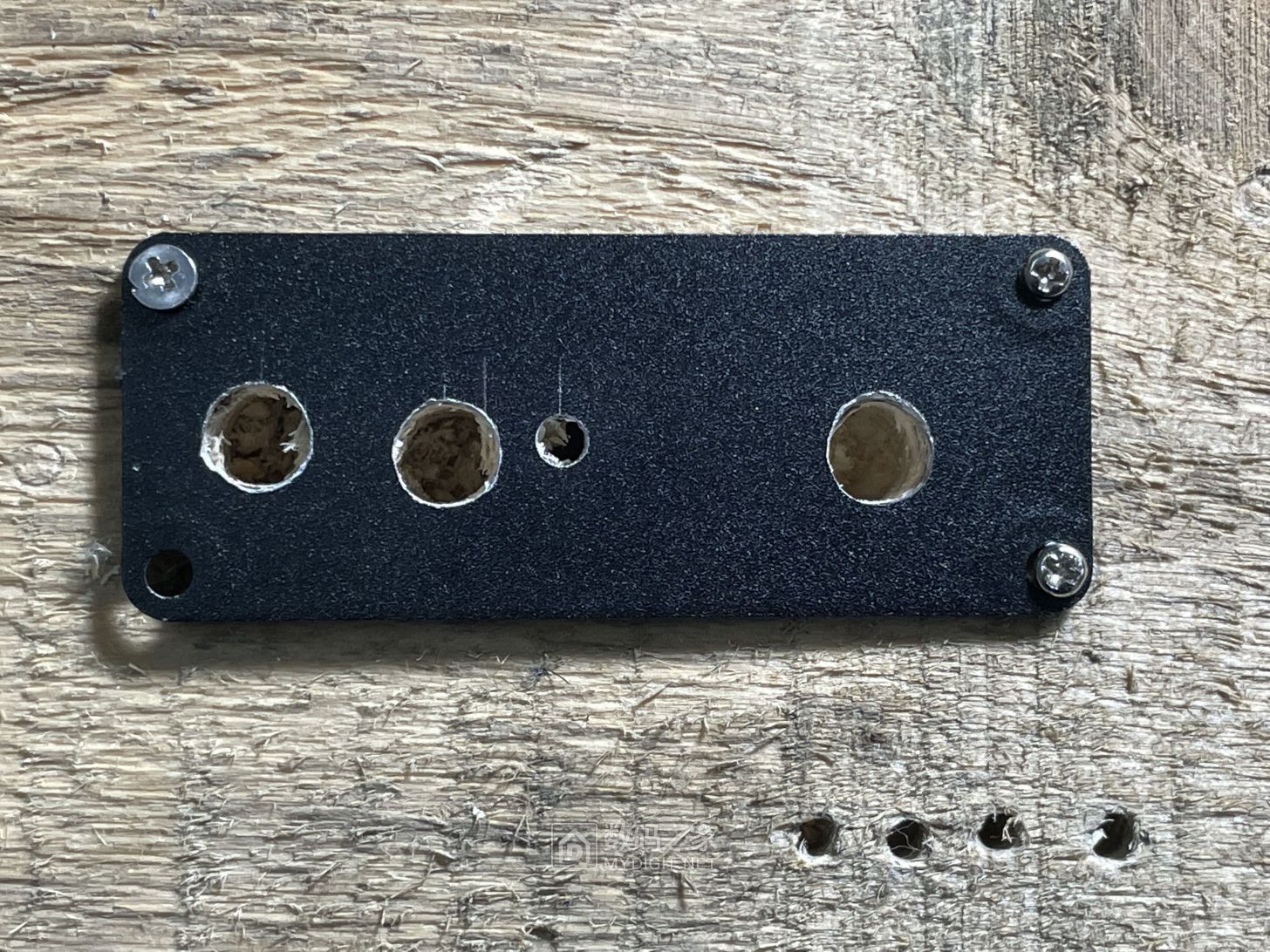

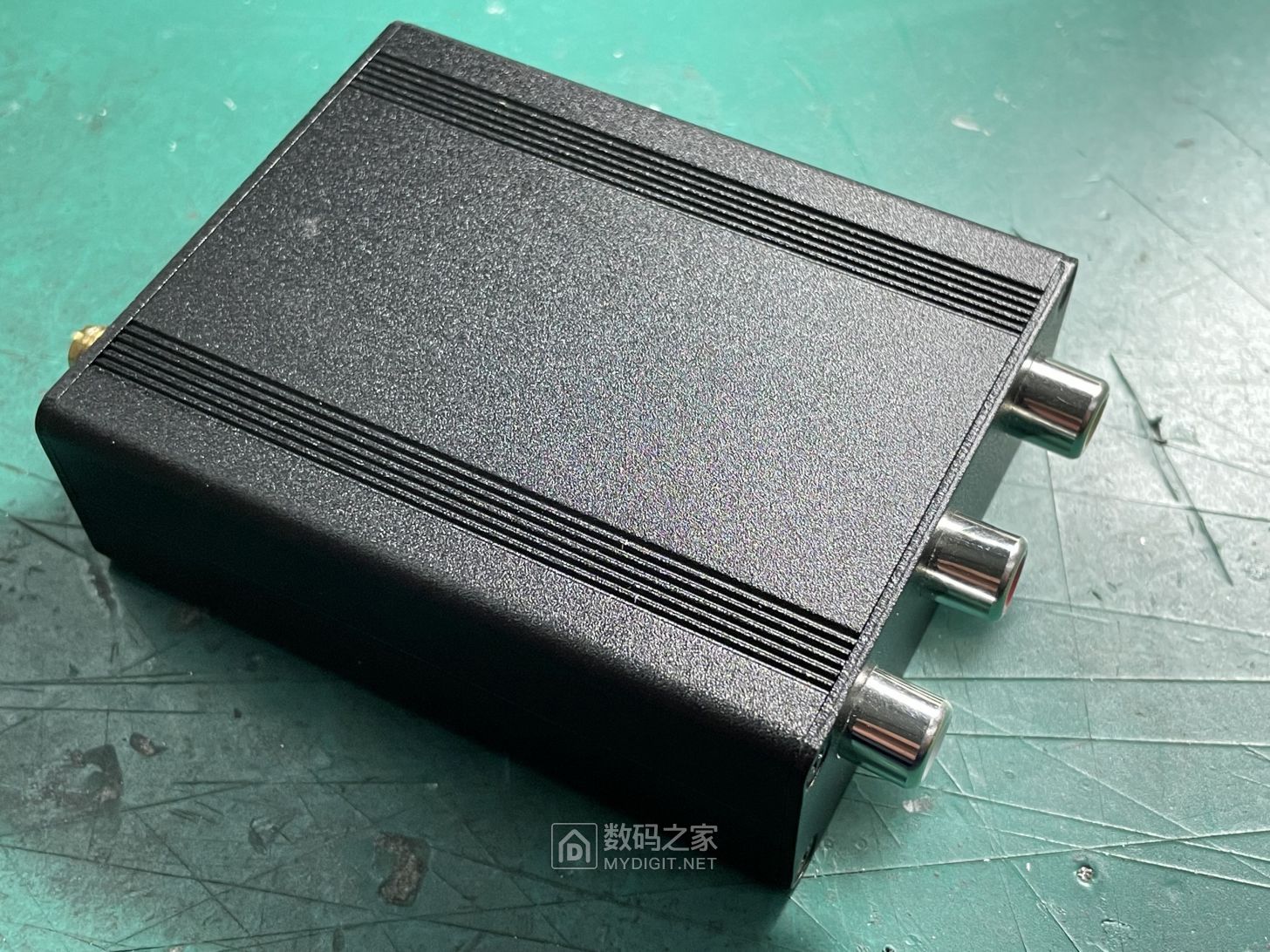

然后开音/视频输入端三个RCA插座孔开之前担心肯定孔开不准
结果大出所料，孔开得很准

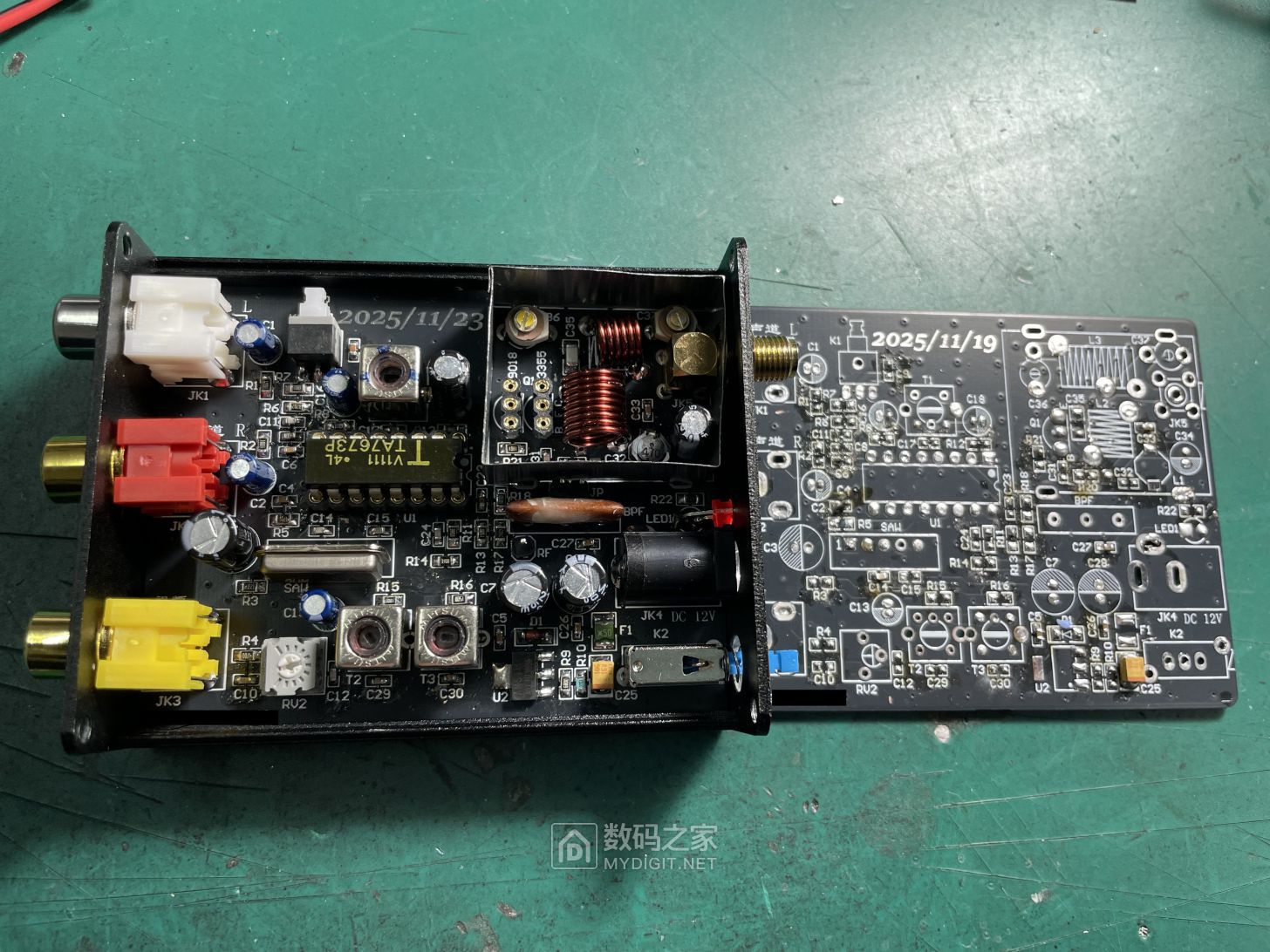

板子装进外壳的效果
板子重做，修改管脚排序错误的射频功放三极管，修改滤波线圈L3原封装太大，增加射频功放输入端可断开的插针JP，增加射频功放三极管可选择3355与9018两种焊盘

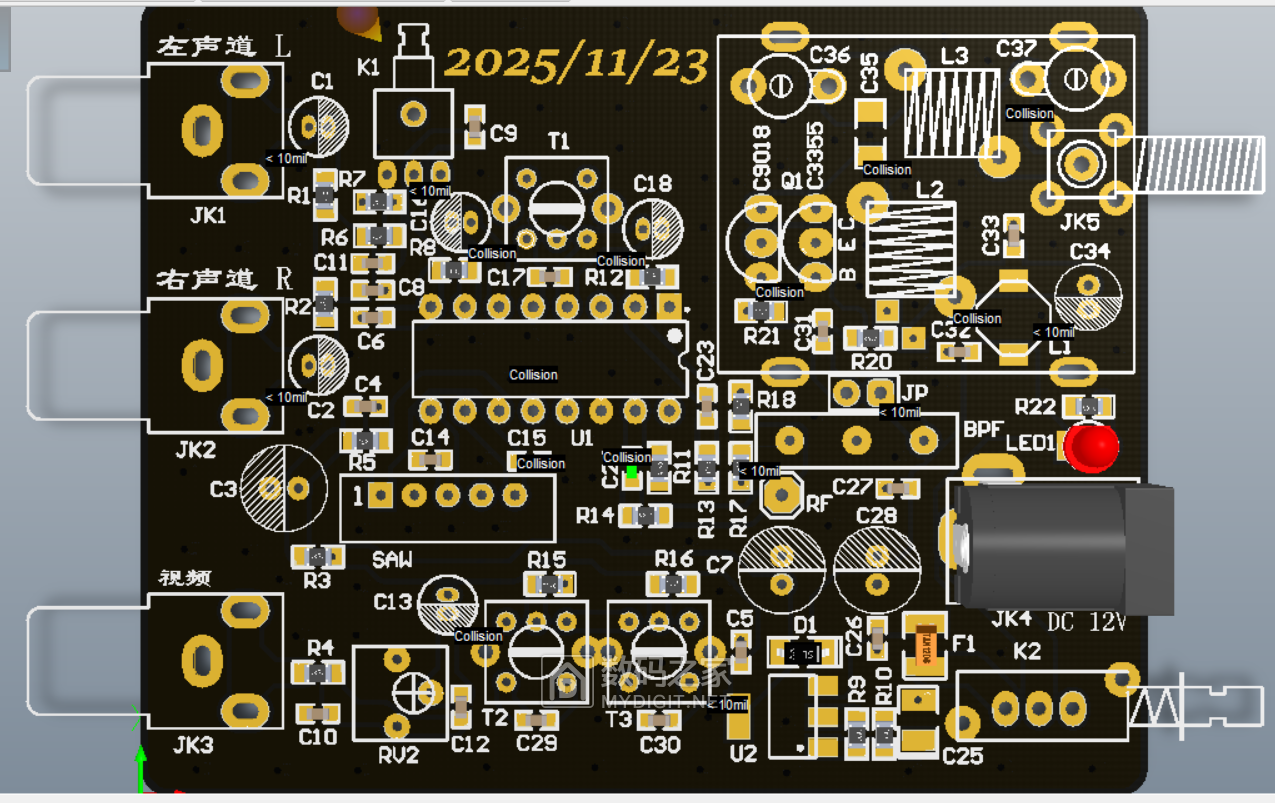

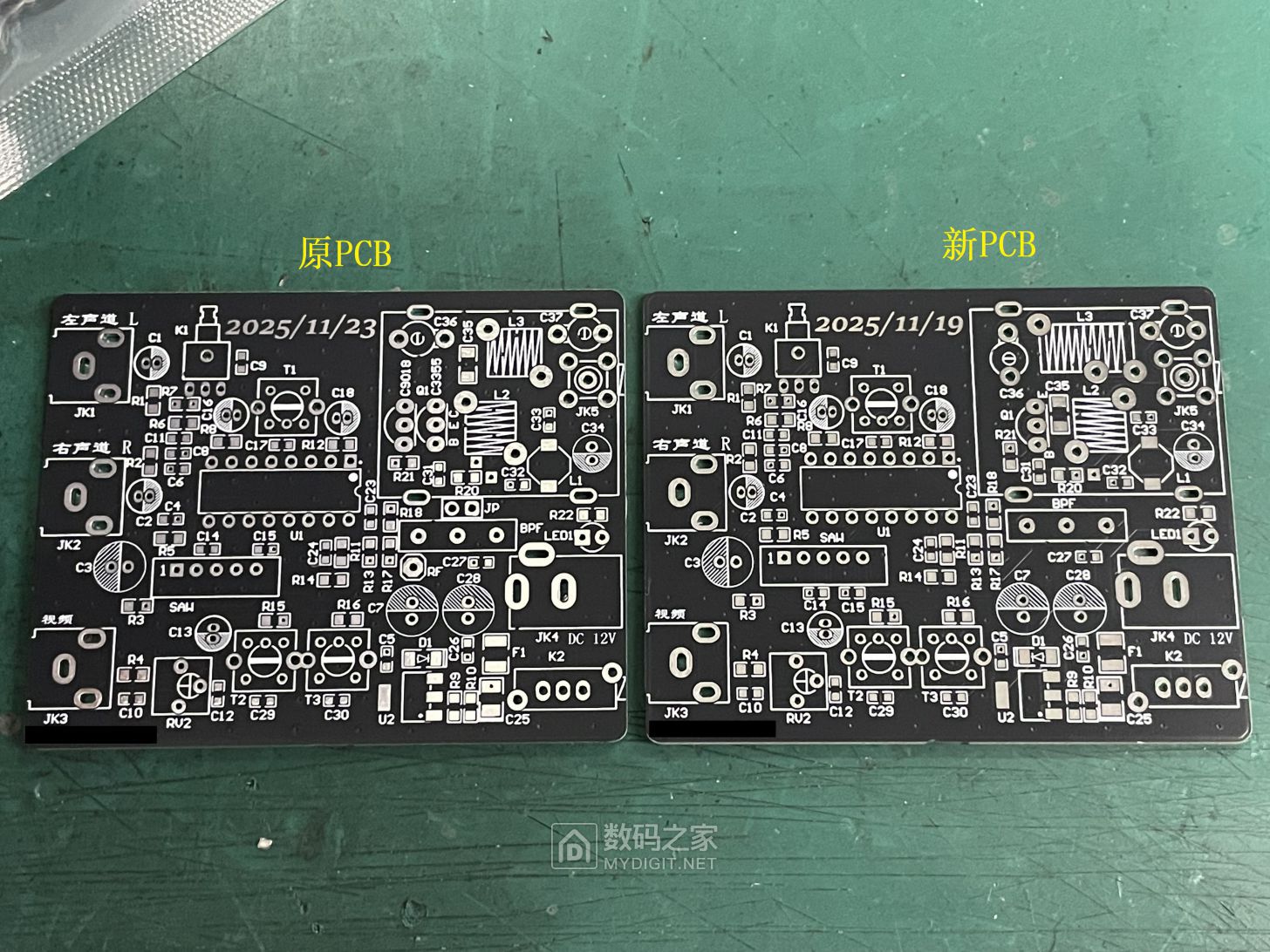

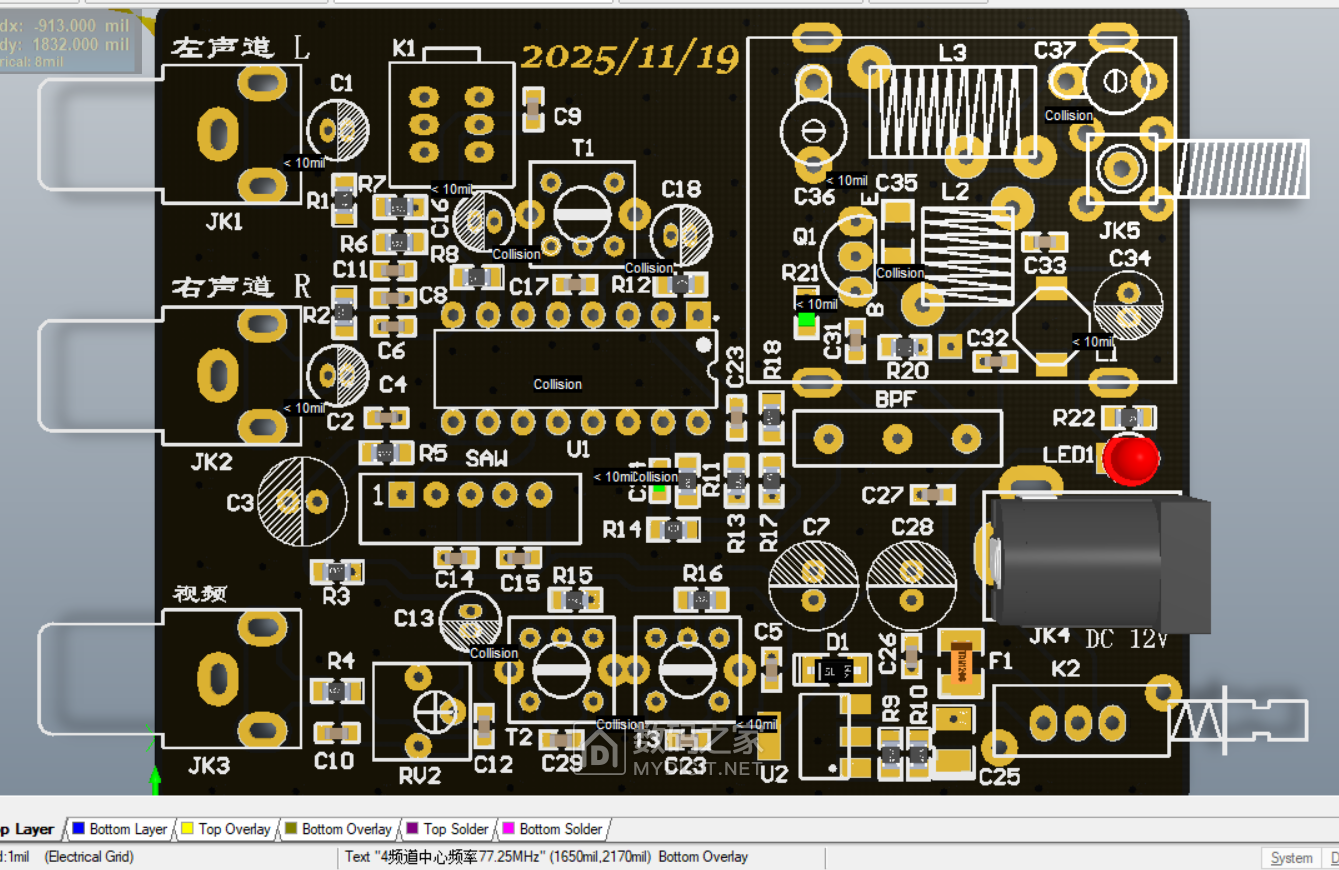

修改后的PCB板文件

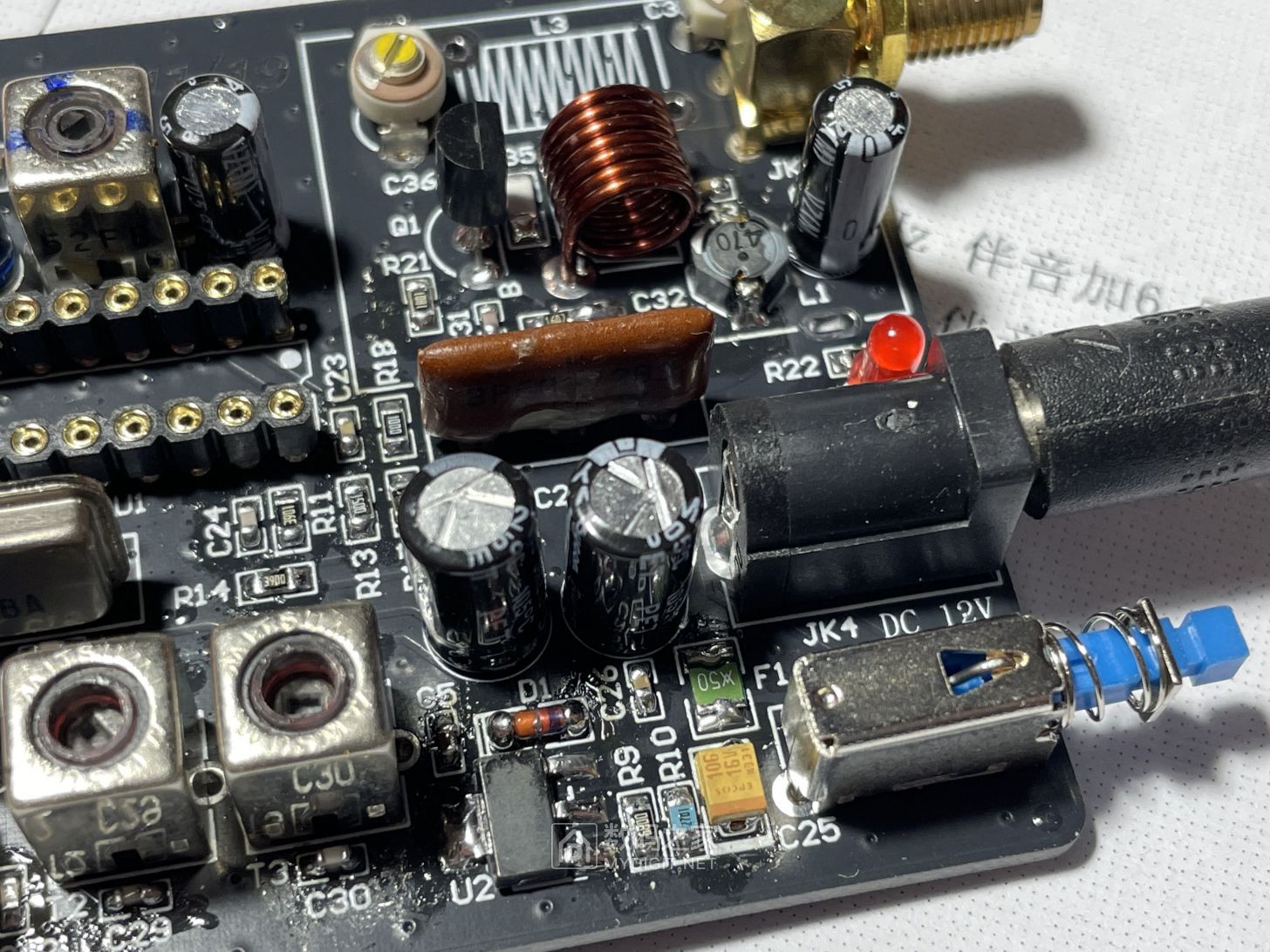

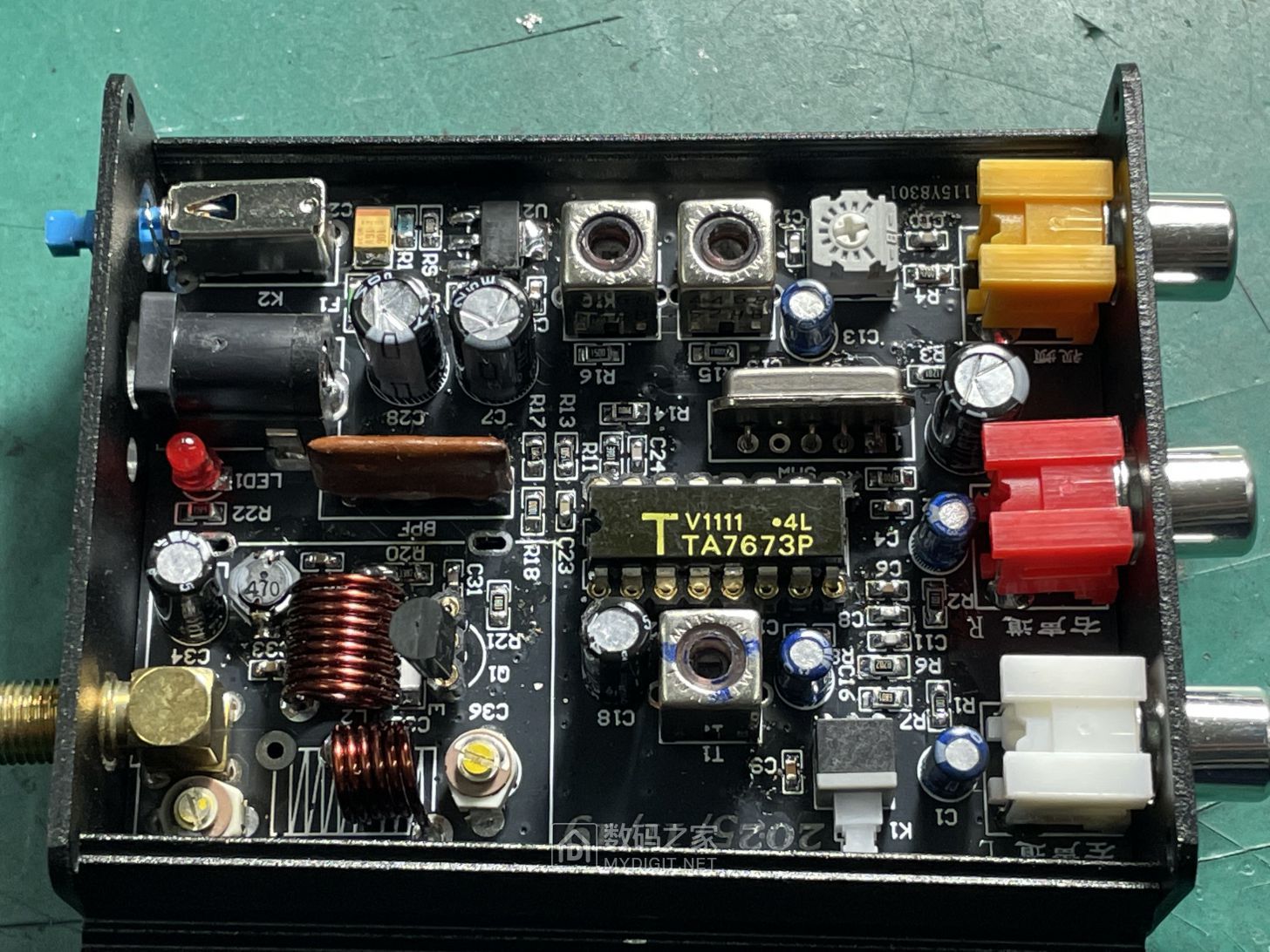

修改后的PCB实物

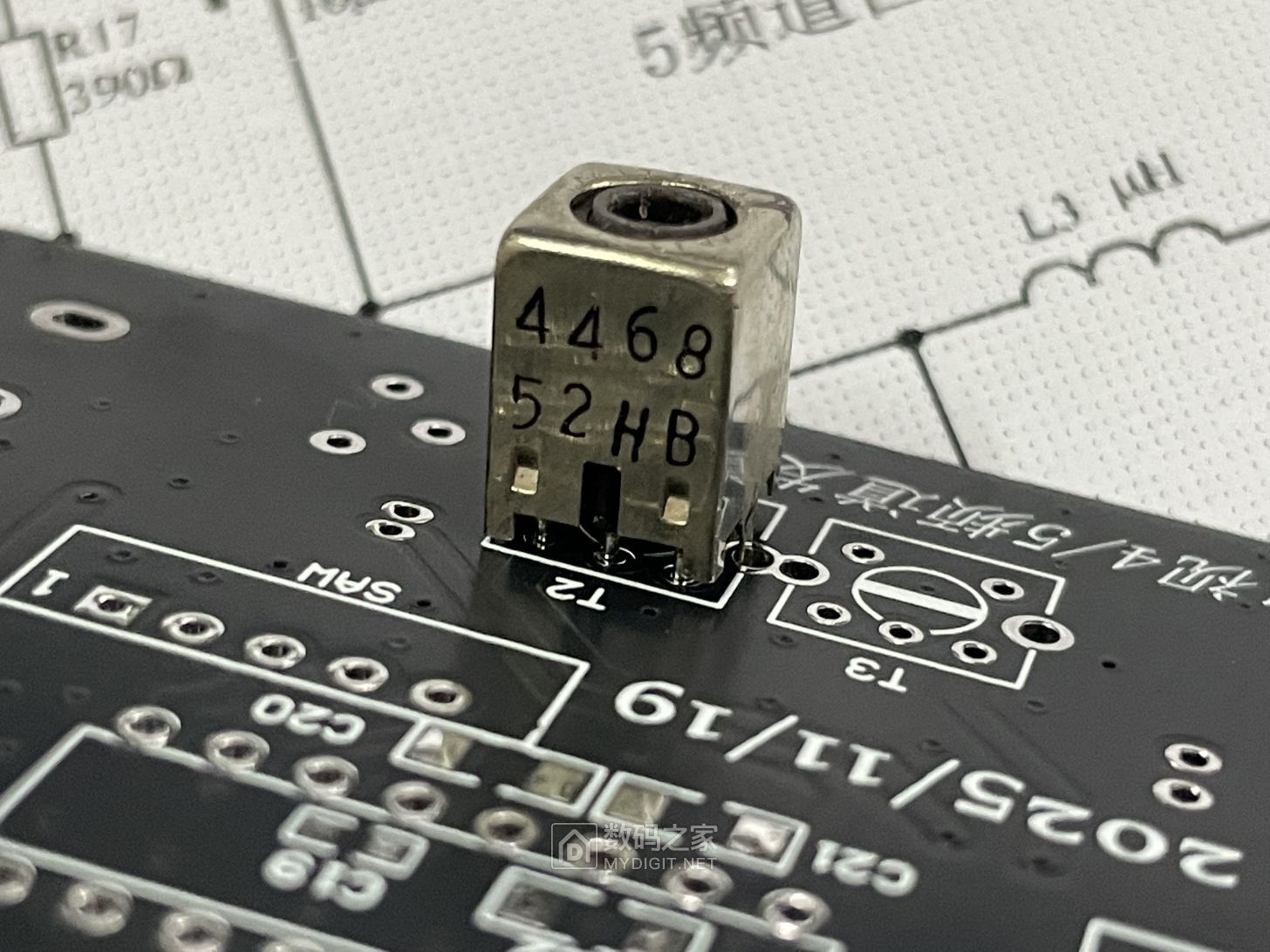

把元件搬运到新的PCB上，测试没有问题，伴音振荡变压器需要重新调整一下磁芯
制作结束
最后贴上接收效果演示视频，压缩了视频画质就不要纠结，视频信号源2018年10月拍摄：
END
|
