DSOX2012实测频率，双踪100MHZ示波器最高测试频率

ynweb · 发表于 2019-11-21 09:54:18

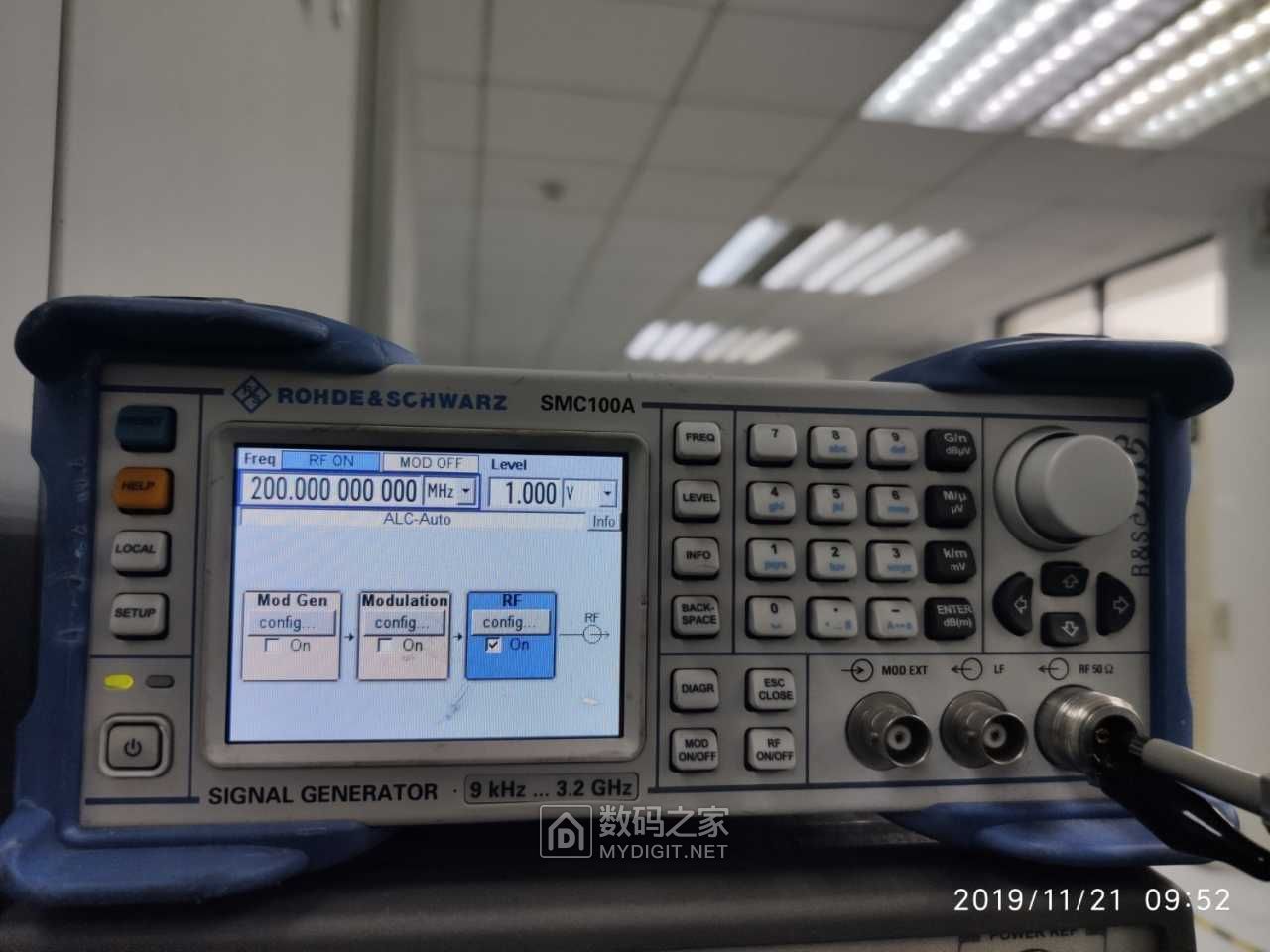

不知道DSOX2012A双踪100MHZ示波器最高测试频率有多大，今天有幸用朋友的设备测试了一下，

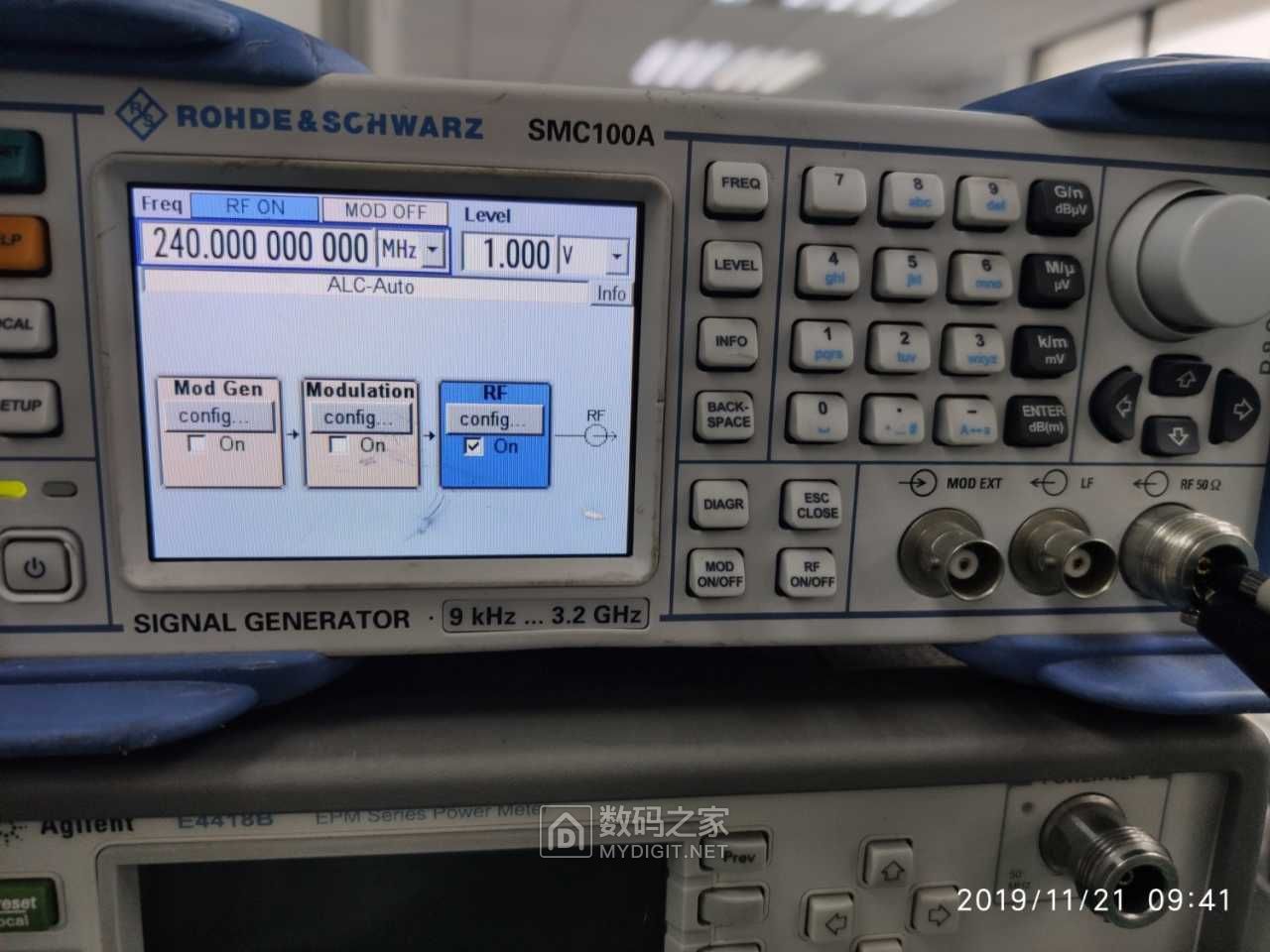

原来100MHZ可以测到200MHZ呢，再高，示波器只显示大于200MHZ了。
抛砖引玉，期待大家分享一下示波器使用心得。

jf201006 · 发表于 2019-11-21 11:32:02

看不懂:titter::titter::titter:

maithon · 发表于 2019-11-23 19:04:41

示波器都能测超过标称很多的频率，只是幅值就不那么准确了。

e.woods · 发表于 2019-11-24 20:05:46

:biggrin: 超带宽，测方波波形都变成正弦波了。

qrut · 发表于 2019-11-24 20:30:23

正弦可以超过一些，但幅值变小，精度下降～

dg99699 · 发表于 2023-4-3 06:52:15

本帖最后由 dg99699 于 2023-4-3 07:19 编辑

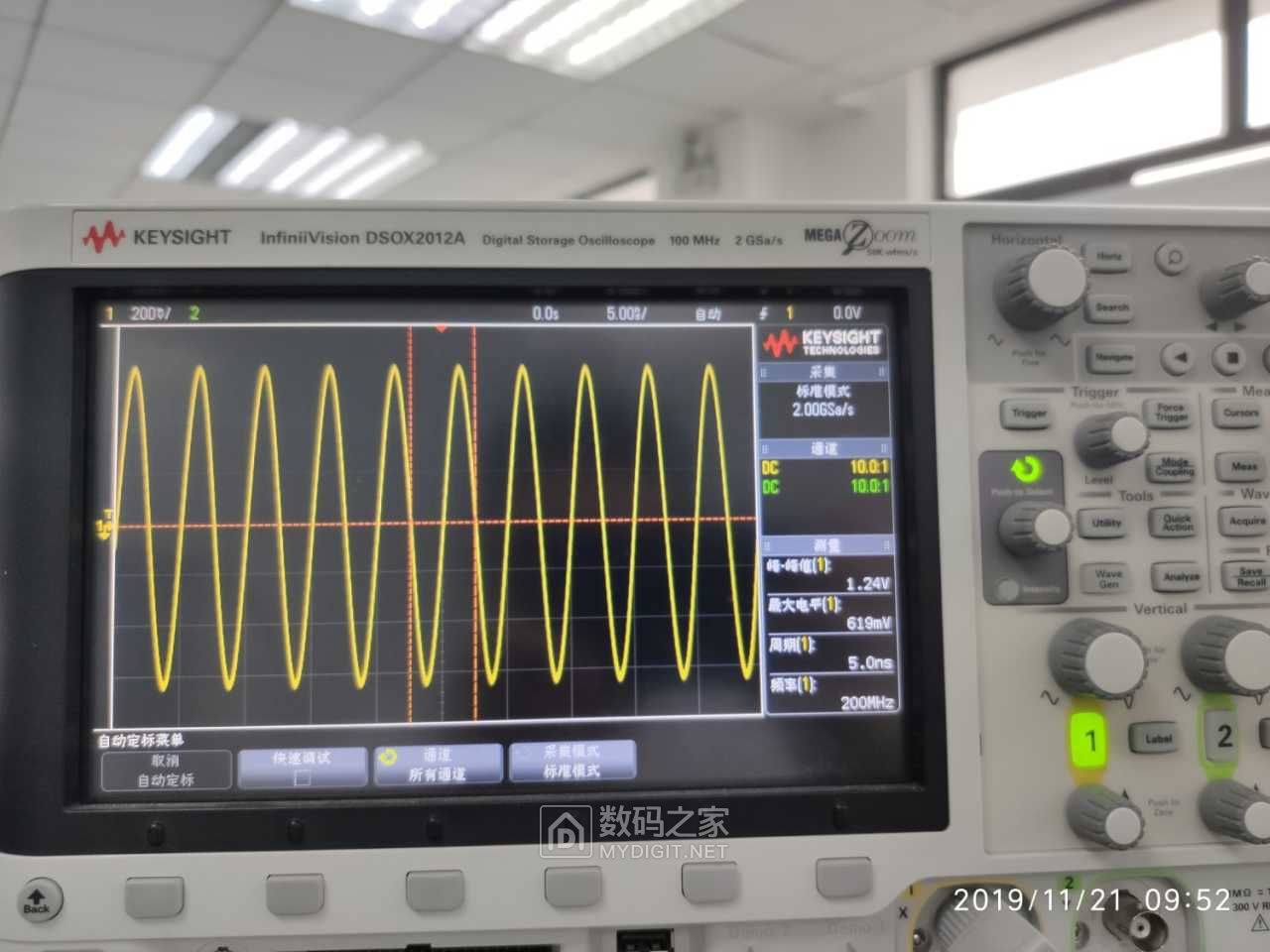

看你的图片：200M 示波器显示峰值0.619V 换算成 RMS 0.438V

信号发生器输出1V 一般是在50欧负载 RMS值，开路电压会加倍，示波器输入电阻相当于开路，所以信号发生器实际输入到示波器的电压 RMS值为2V

所以 200M时幅值衰减达-13.2dB了，差太多了，所以厂家不太可能太厚道标称100M 指标可以达到200M，-3dB到150M就不错了

一个系列示波器不同带宽的型号，输入通道，Y放大电路结构可能一样，但一般参数会有变动，如晶体管、集成块选用或是电容的容量会不同。

那些单纯改固件升级带宽虽然可以显示但指标可能达不到要求，或者即使达到-3dB带宽但余量没了

Untimely · 发表于 2023-4-24 22:04:22

200m实际波形幅度大幅缩减，已经不具有测试意义，其他波形估计严重变形
