拆洗7口USB3.0 HUB

zhkrid · 发表于 2024-7-24 13:59:15

本帖最后由 zhkrid 于 2024-7-24 14:15 编辑

很久以前我有一个7口USB2.0 HUB，做工比较好，用了好久，现在在老家吃灰http://bbs.mydigit.cn/read.php?tid=2022472

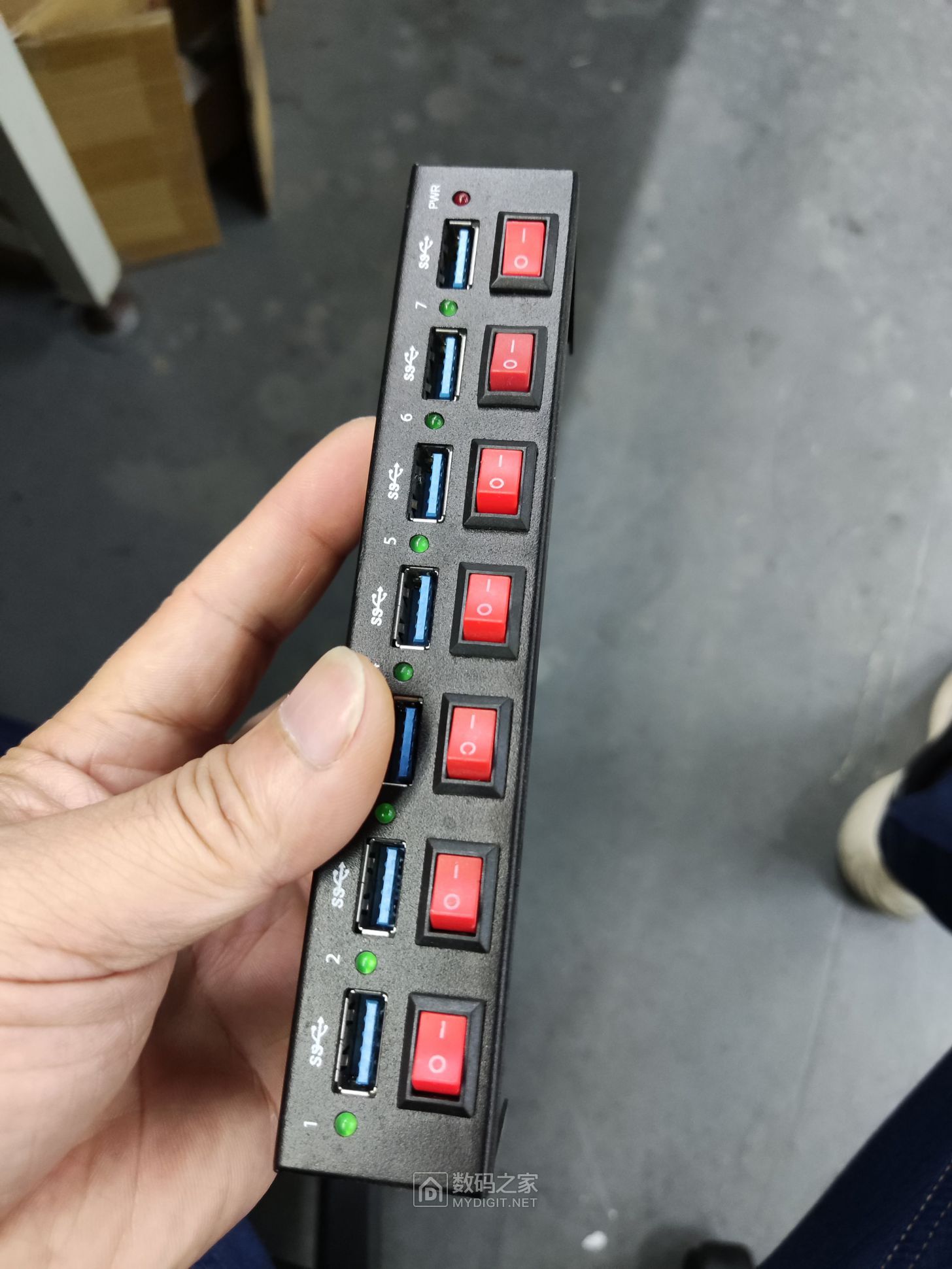

今天主角是7口USB3.0 HUB,金属外壳，带单独控制的电源开关

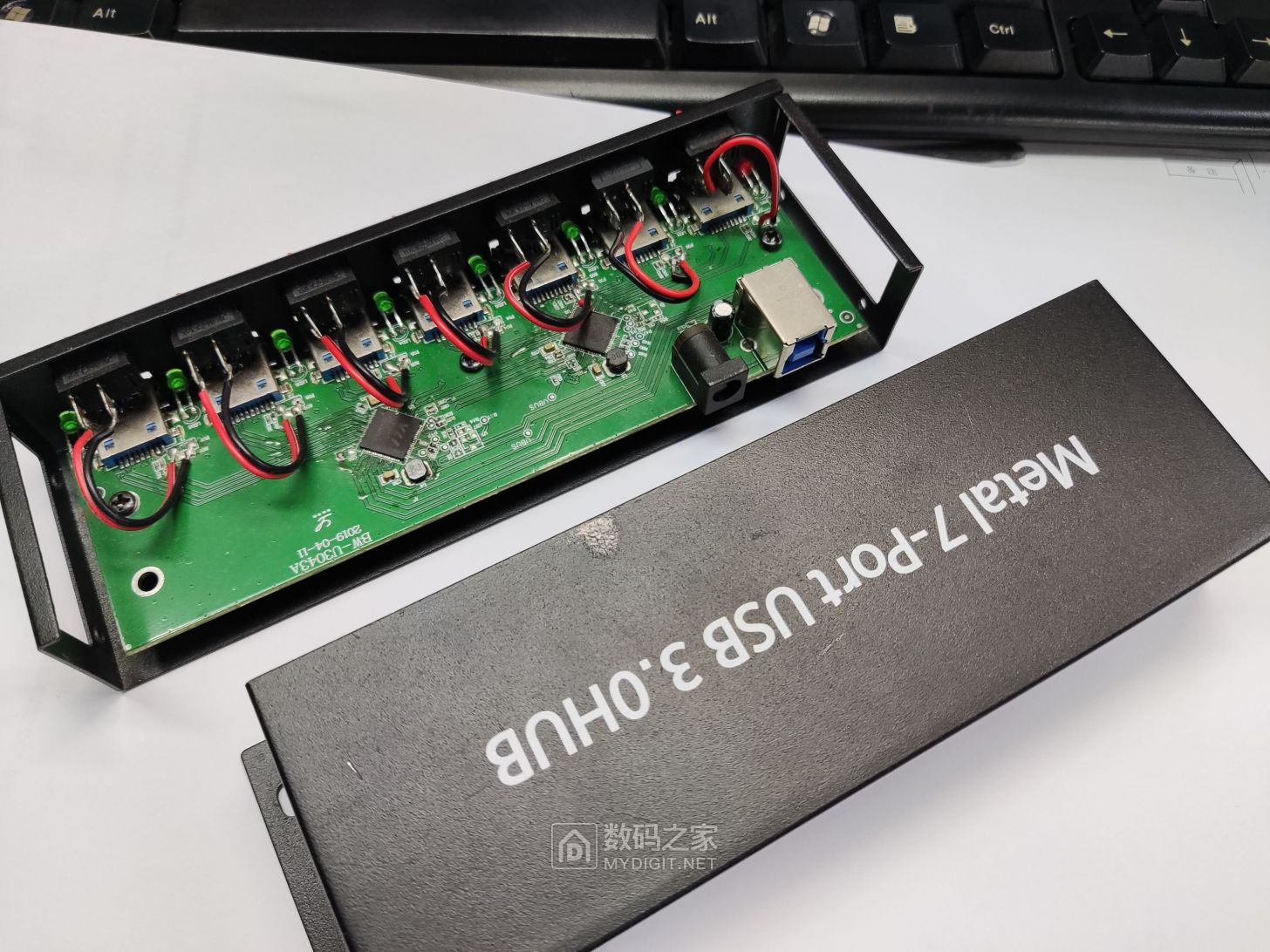

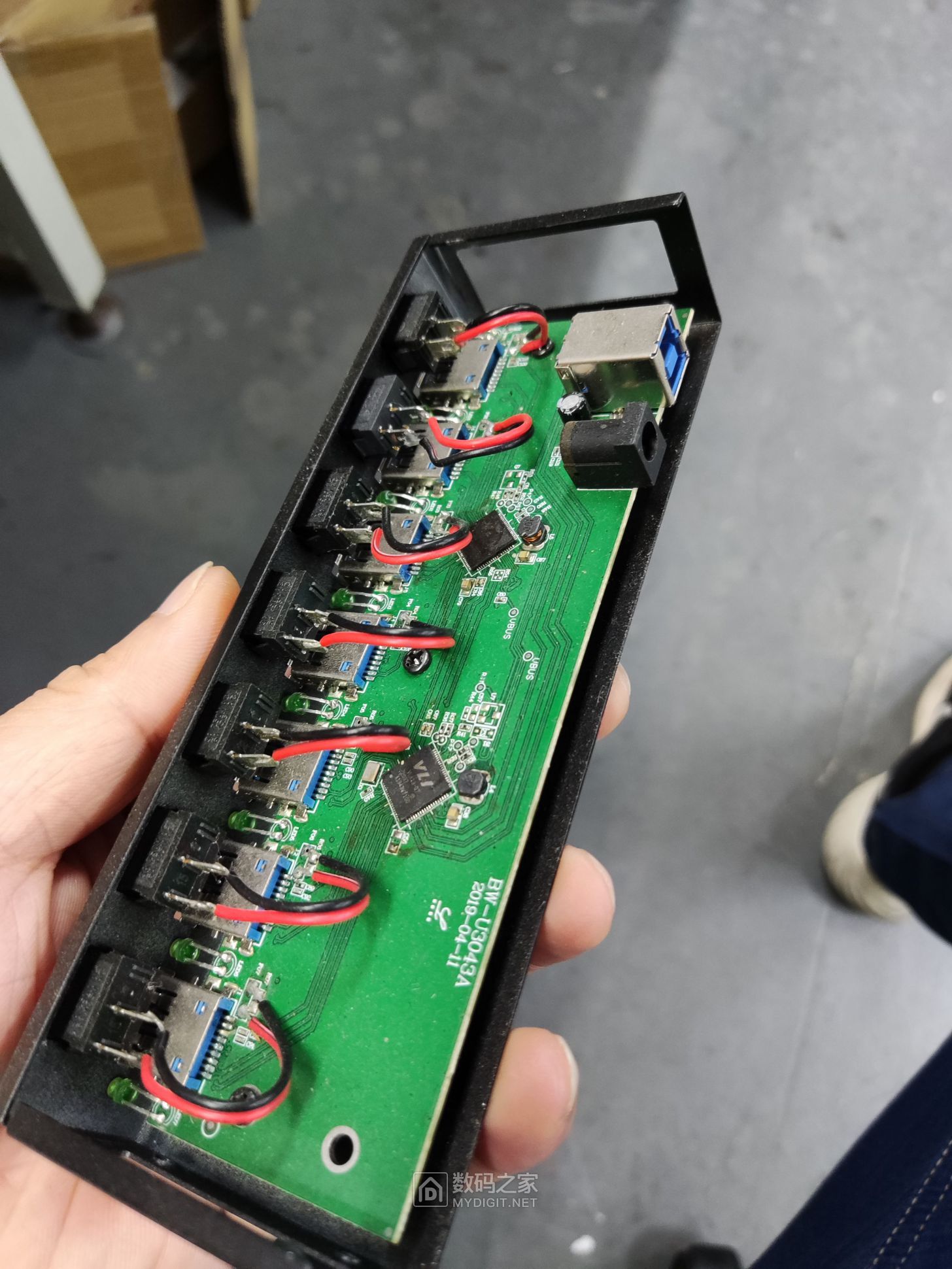

打开上盖，里面比较脏，

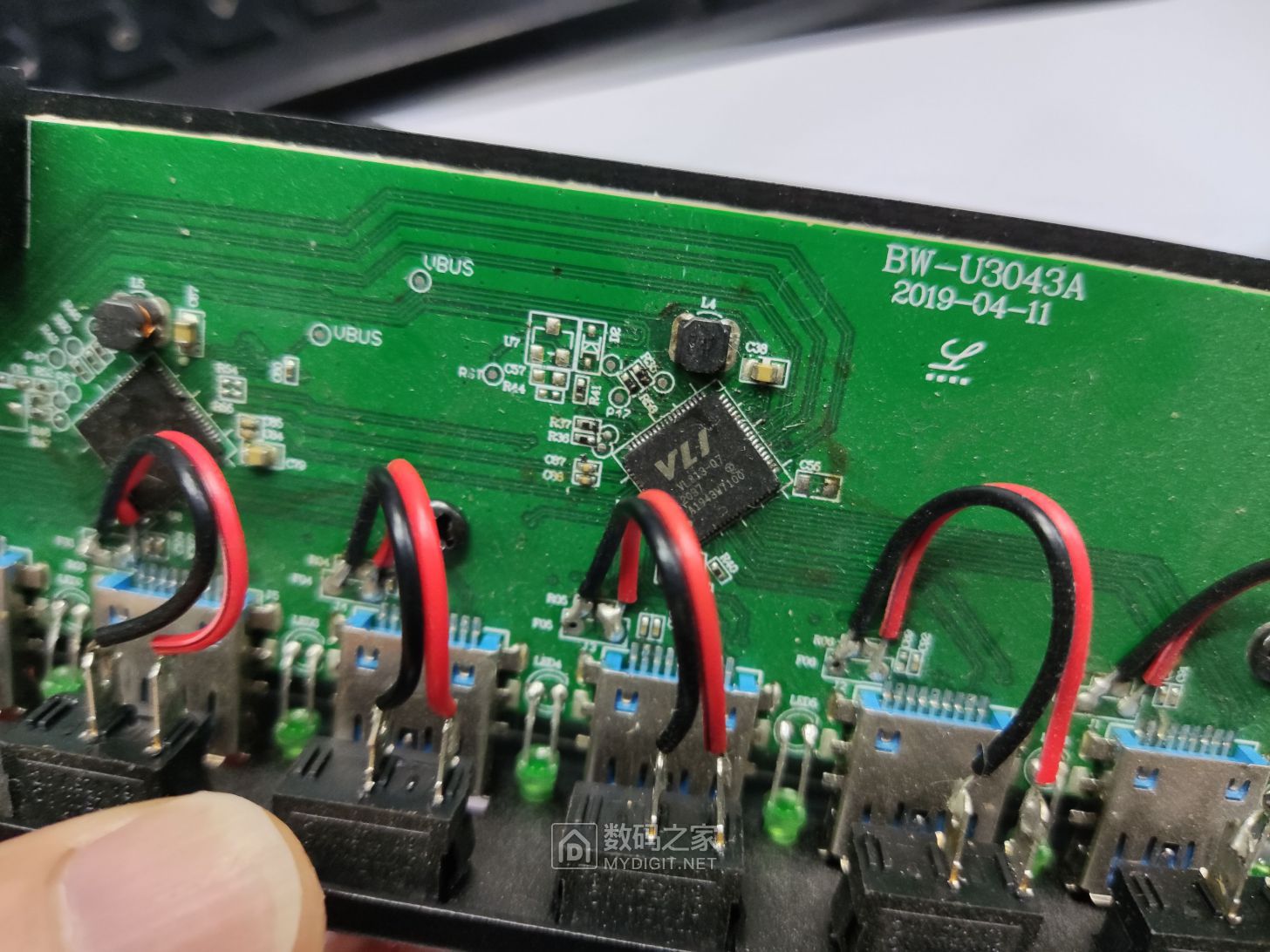

芯片四周都是焊油，疑似样品机

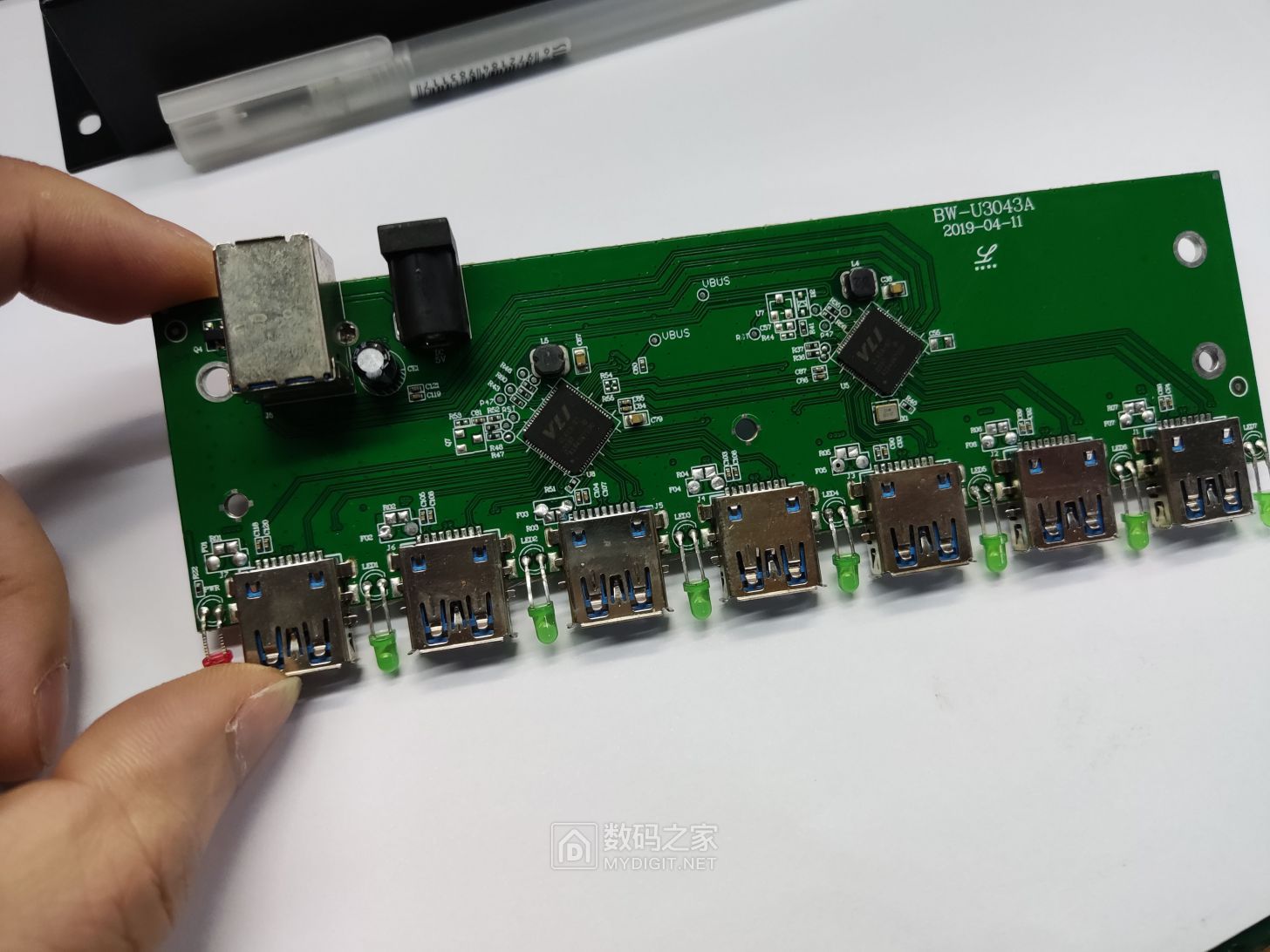

主板拆下来用洗板水洗洗干净

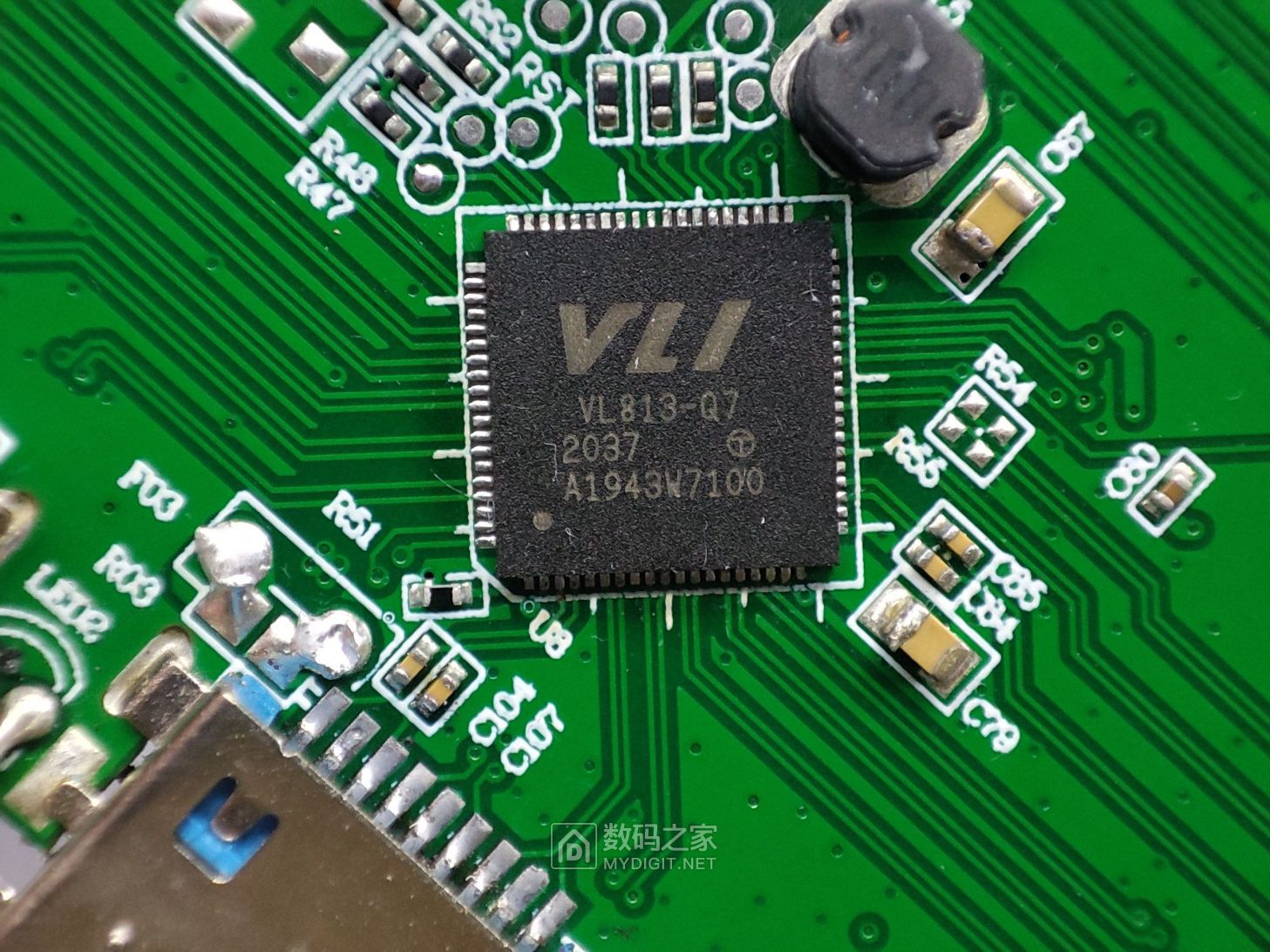

主芯片是VL813 ，两个级连，所以最终是7个口

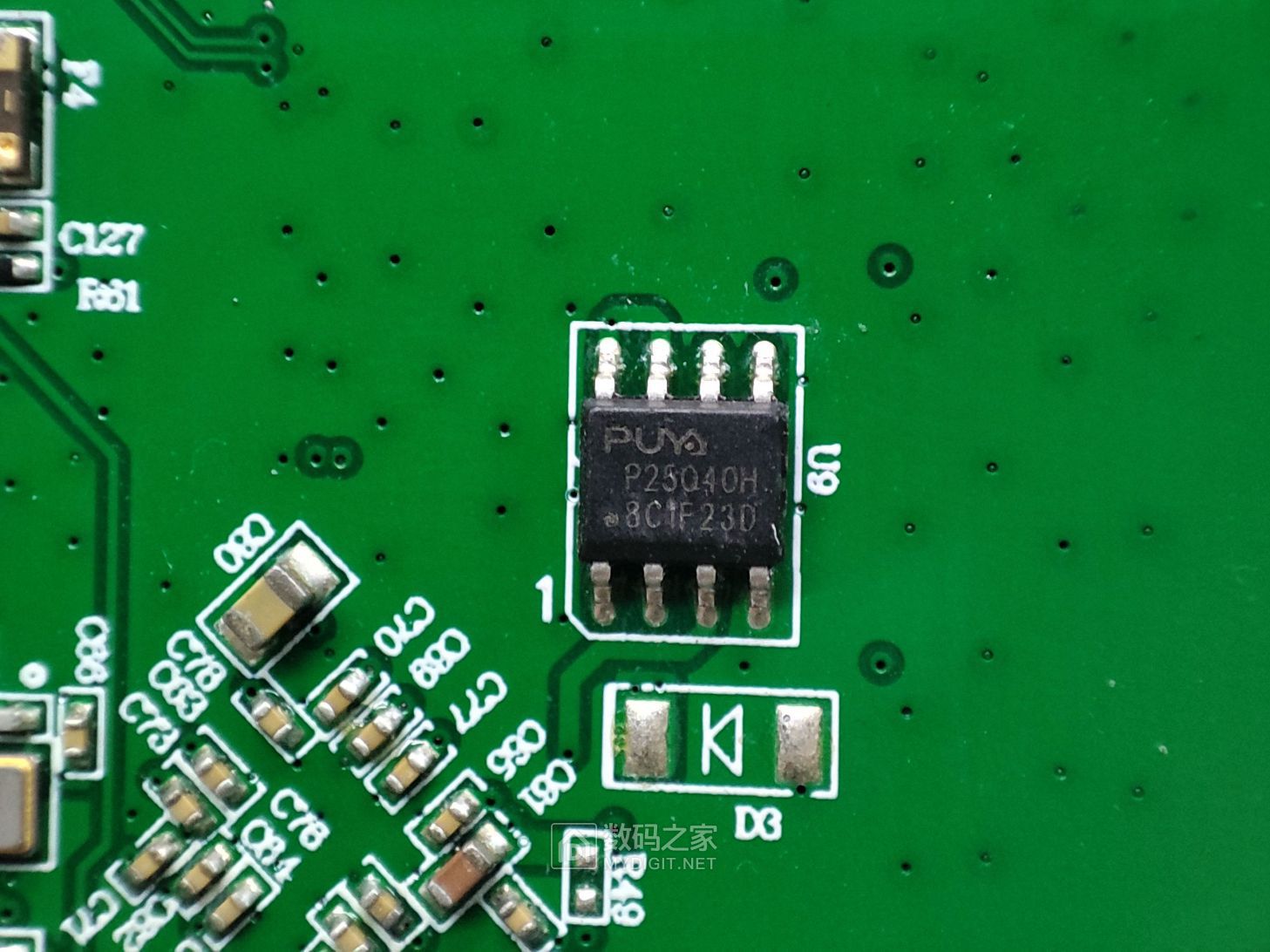

每个芯片都有一个外置的flash，猜测是存固件的

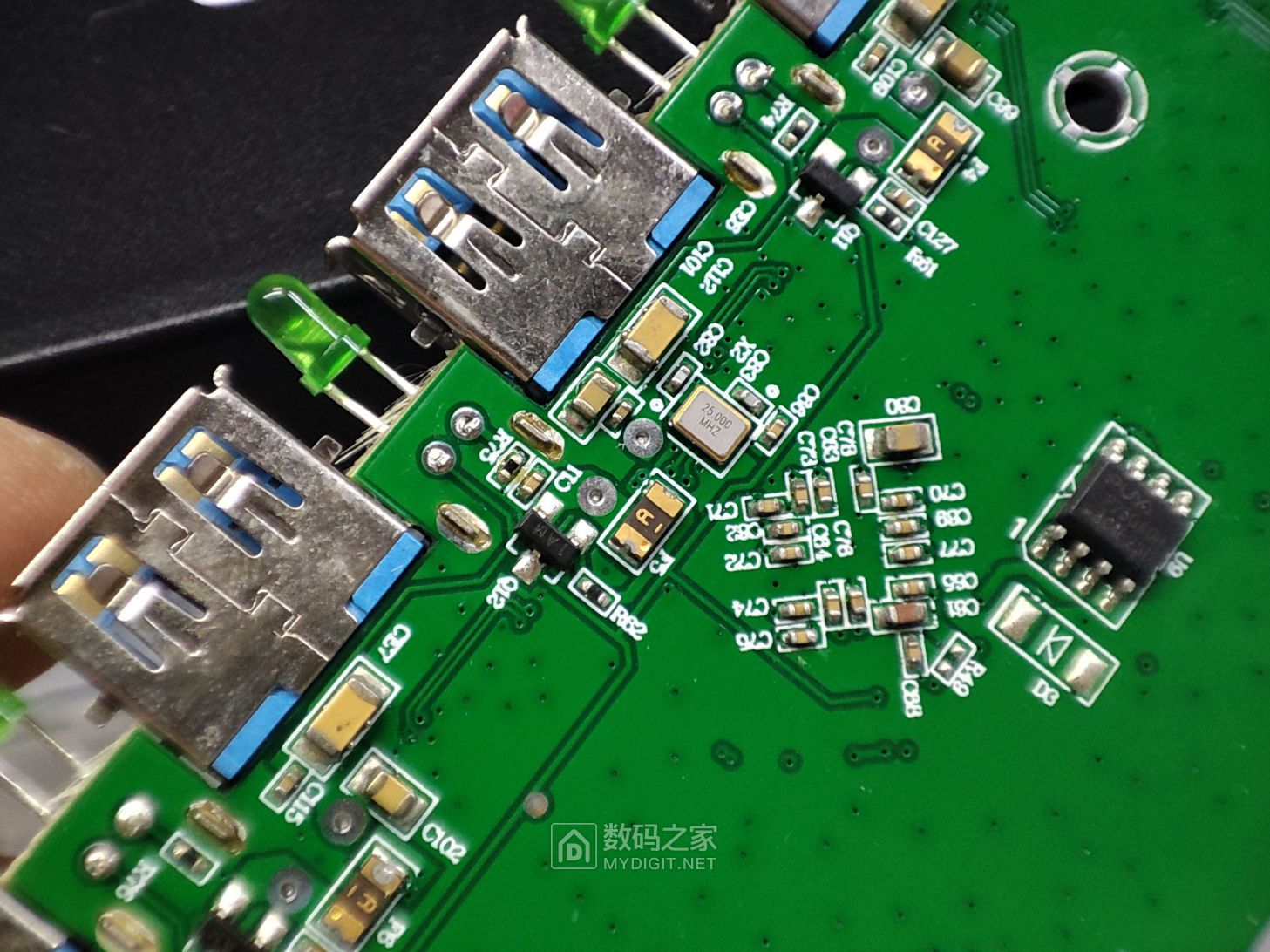

每个接口都是电容和自恢复保险丝

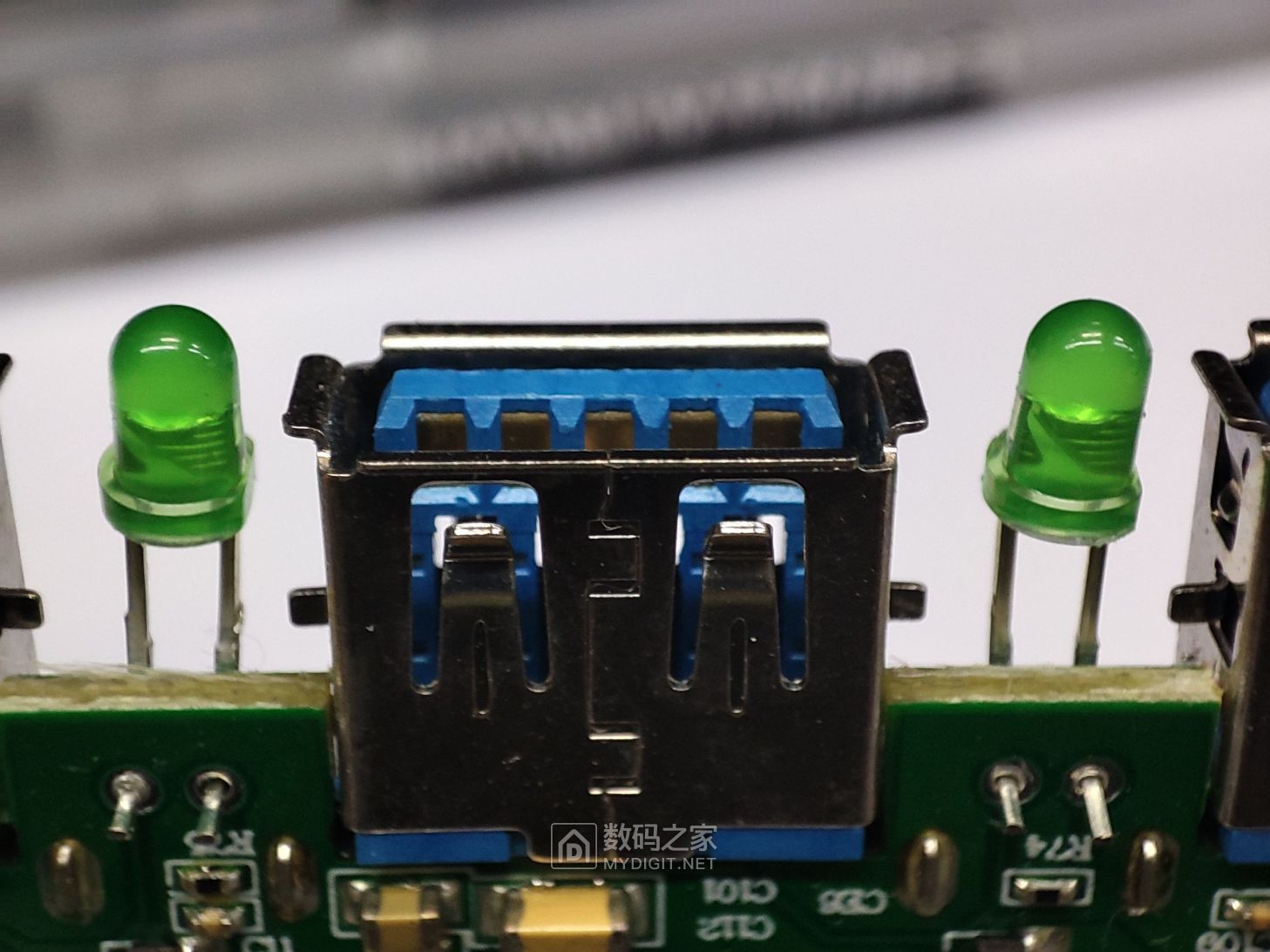

指示灯和接口特写，触点是镀金的

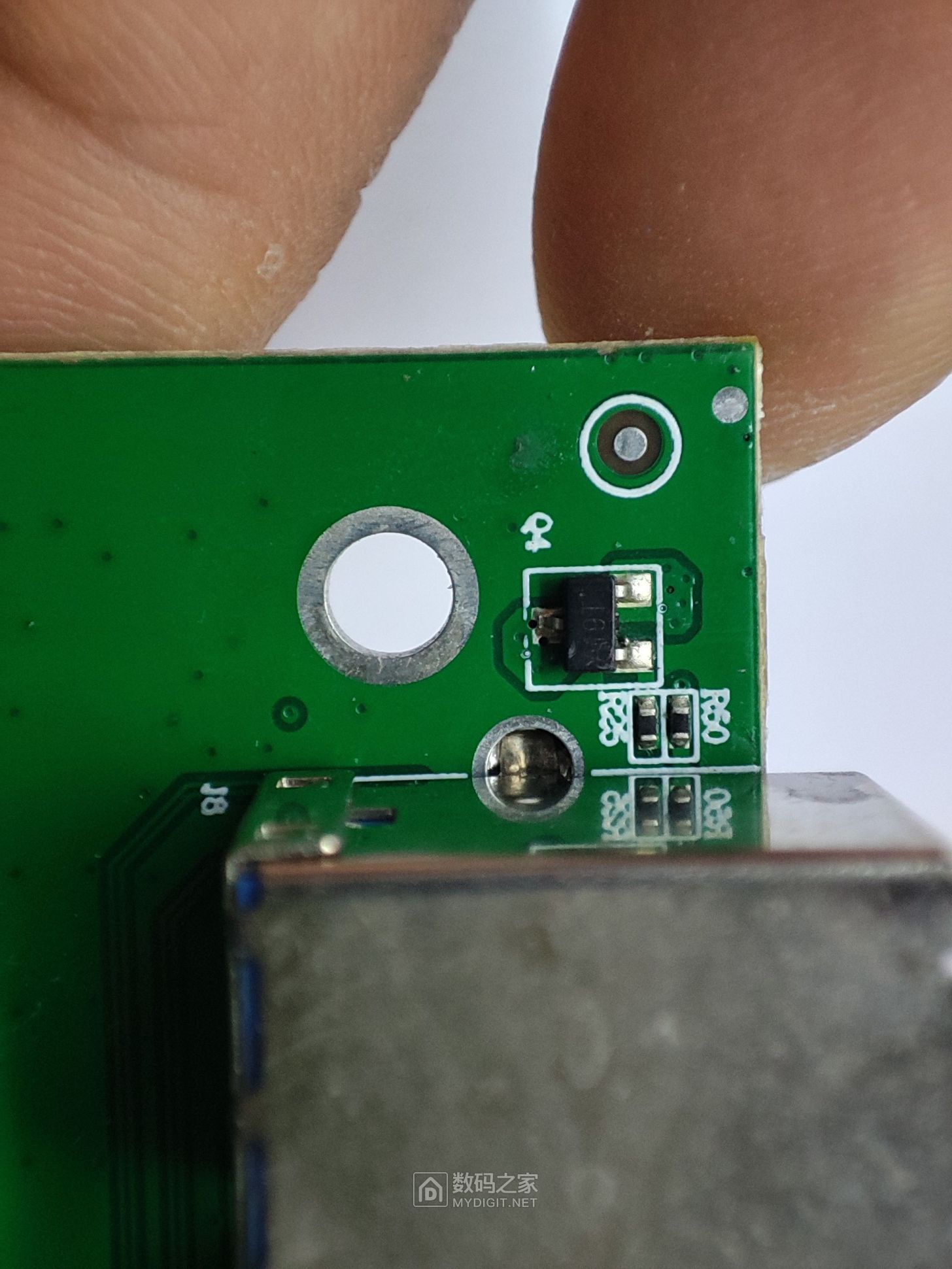

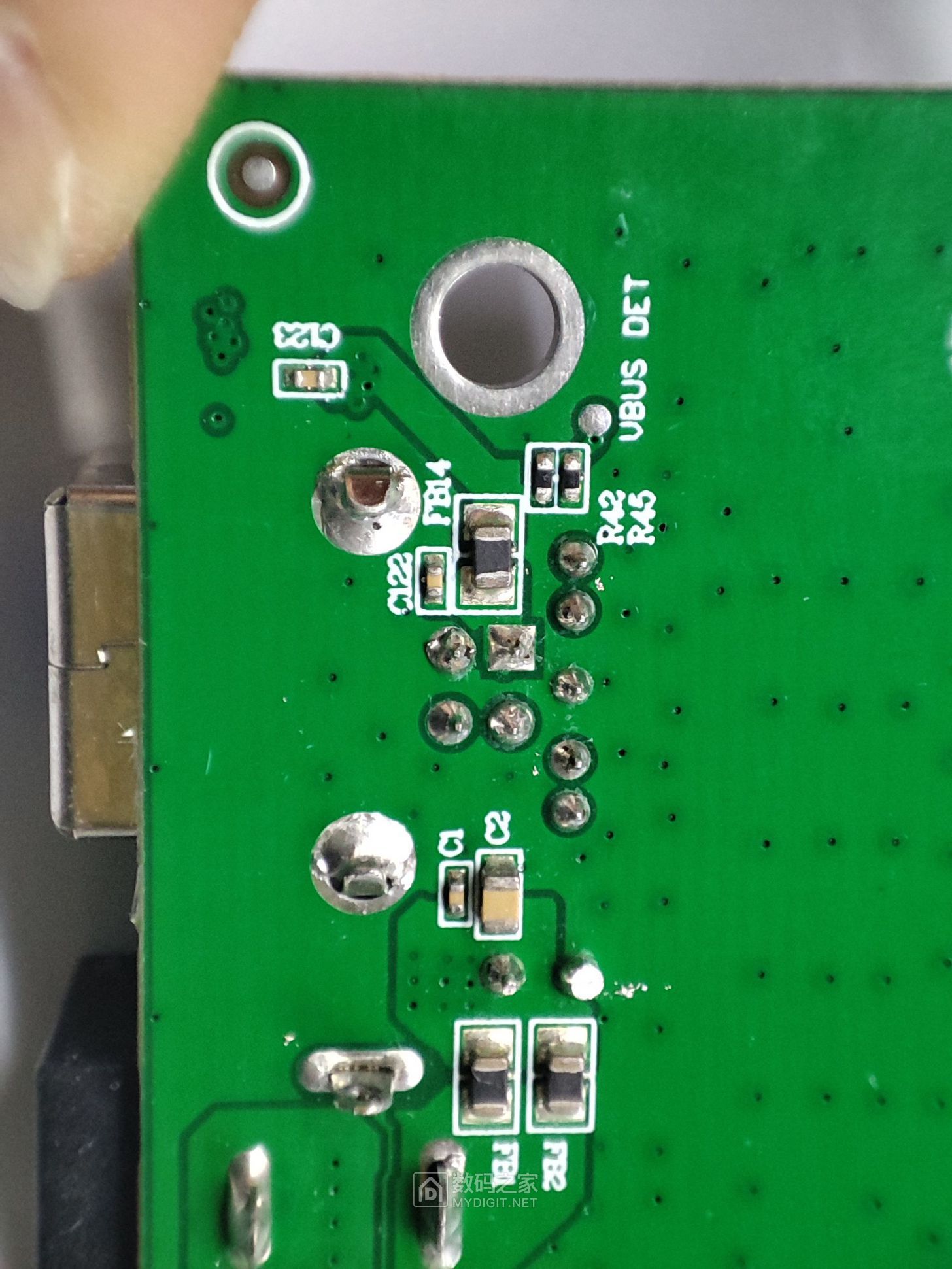

还有一个比较好的设计，就是usb5v和dc座的5v是通过一个mos管，当外部dc5v有电的时候，usb的5v会断开，防止电流倒灌，保护电脑主板

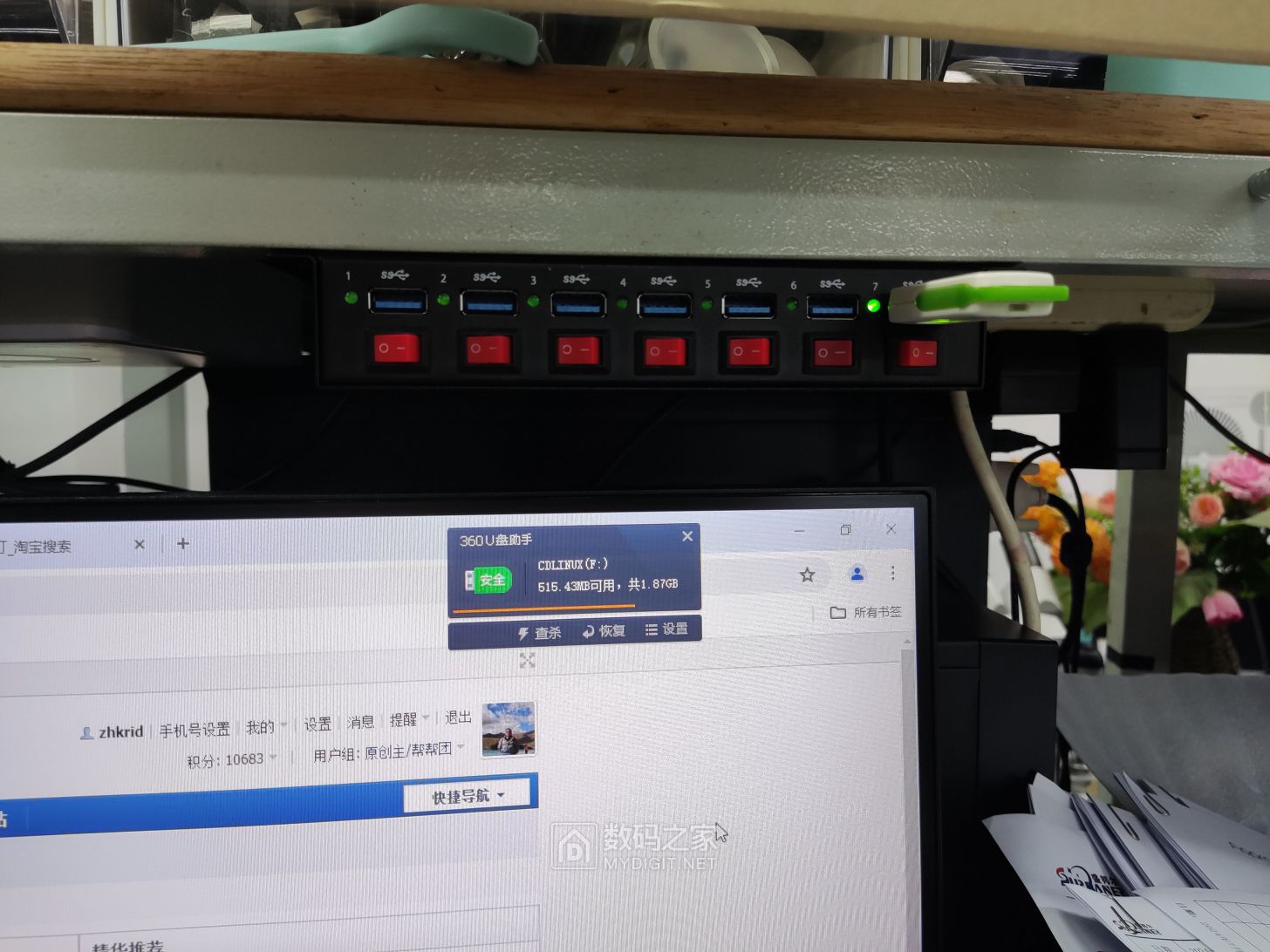

用双面胶把它贴在显示上方，插个u盘试一下，没问题，家里还有个5v5a的电源，明天插上，就能当桌面7口充电器用了。

谢谢围观，欢迎指导！

zhkrid · 发表于 2024-7-24 14:17:14

本帖最后由 zhkrid 于 2024-7-24 15:50 编辑

规格书

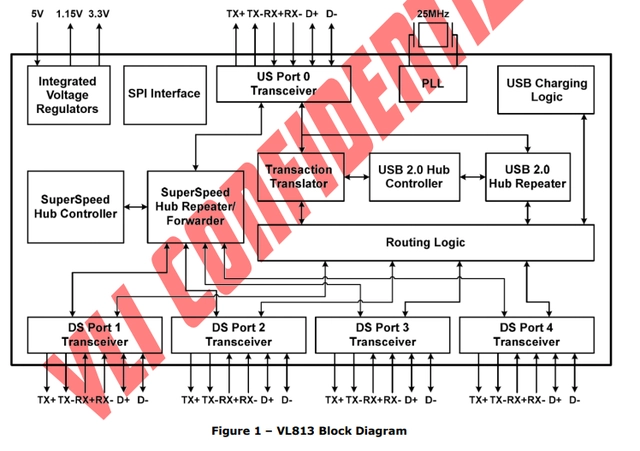

VIA Lab的VL813是一款先进的4端口USB 3.0集线器控制器，具有完全集成的稳压器、低功耗和全面的USB充电支持。集成的5V DC-DC开关稳压器使VL813可以直接从5V USB VBus供电，在提供高功率效率的同时降低BOM成本。定制的内部USB PHY支持USB电源管理，并提供VL813出色的sianal互通性特性和改进的向后兼容性。VL813还具有灵活的固件架构，除了现场更新外，还提供了自定义功能的框架

基于VL813的集线器设备在Windows、Mac OS X和各种Linux内核下工作，不需要额外的驱动程序。由于USB 3.0中心不需要额外的司机,VL811 +也兼容非x86 .devices和平台支持USB集线器功能,如智能手机、平板电脑和机顶盒等所有USB集线器应用程序非常适合独立的USB集线器,笔记本
基于VL813的器件具有精心规划的引脚和高度的集成度，布局简单，BOM简化。边带信号引脚可用于显示电源使能，过流，GPIO，和LED状态控制。SPI接口支持外部EEPROM/Flash ROM，可以通过USB更新。VL813可在QFN 76L绿色包装(9x9x0.85 mm)，以适应小形状因素设计 Ultrabook停靠点/ port-replicators,台式电脑前面板,主板上的集线器，和USB集线器复合设备。

嘉立创开源也有这个芯片的方案
https://oshwhub.com/ll1234567/usb-hub
