继续研究一下TDS水质检测器，原来是这样的

人艰不拆了

这个TDS水质检测器显然是靠检测水体电阻来判断水质的
那么看看它检测电阻时的波形，是直流，还是交流

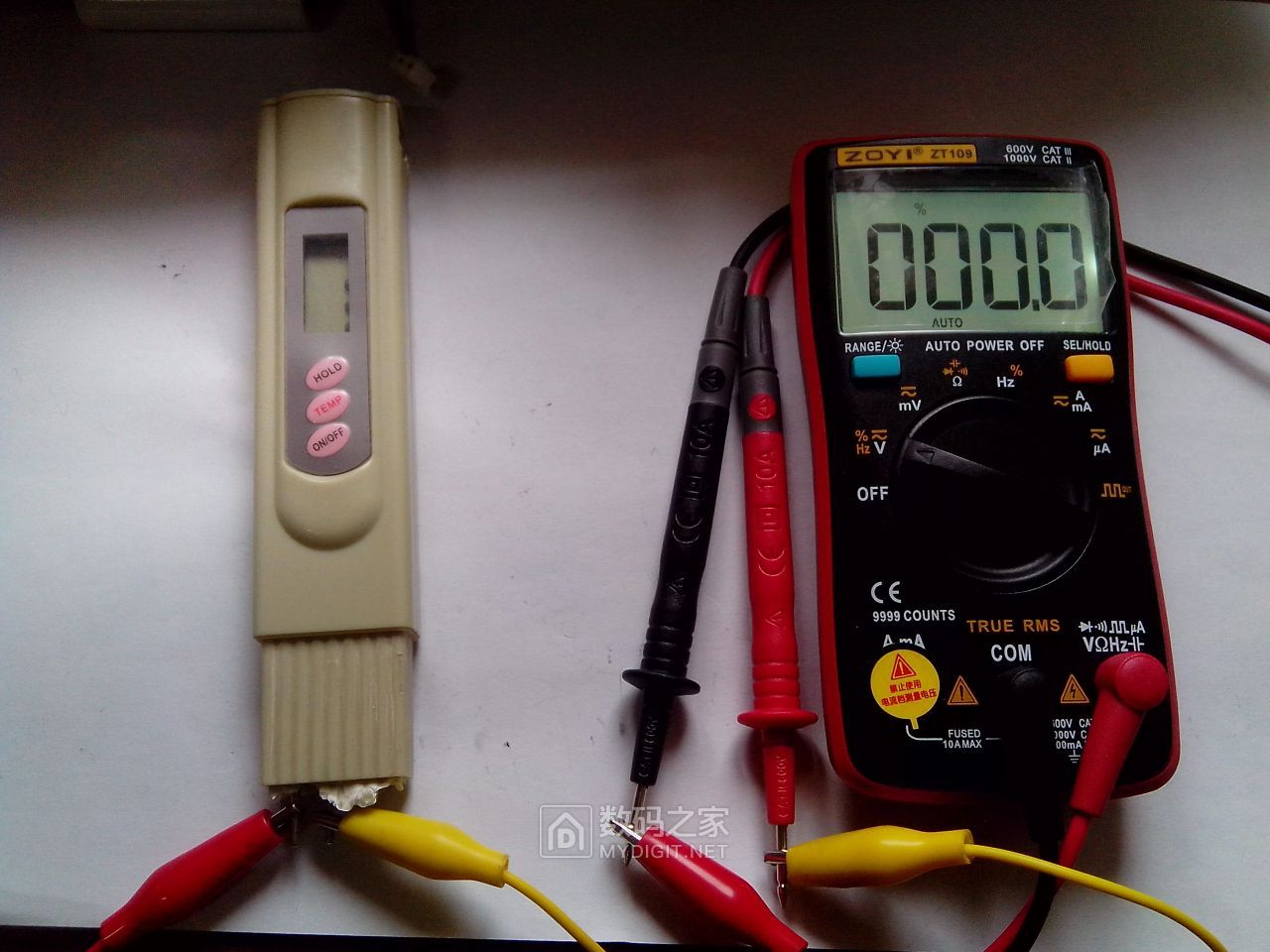

先简单测试，竟然有频率，显然不是纯直流，频率接近1hz


再看占比，竟然100%，那就是占比很大或者很小了

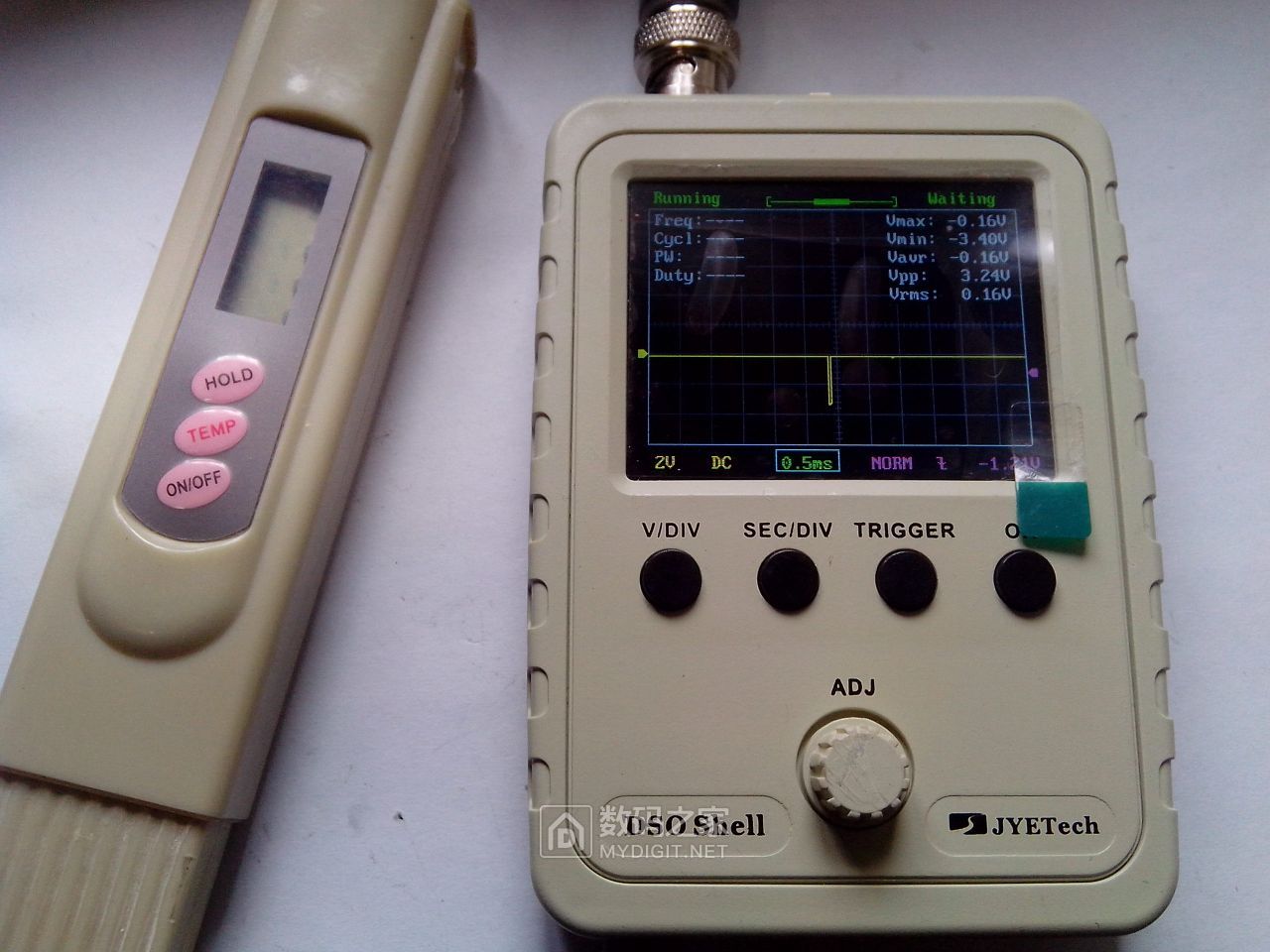

单靠万用表时没法继续了，请出玩具示波器应该就能解决了吧
还真不好捕捉，原来如此，我想这是个占比很低的高电平吧


看这里大概是40多微秒的宽度


改变时基


但是还是测不出频率来

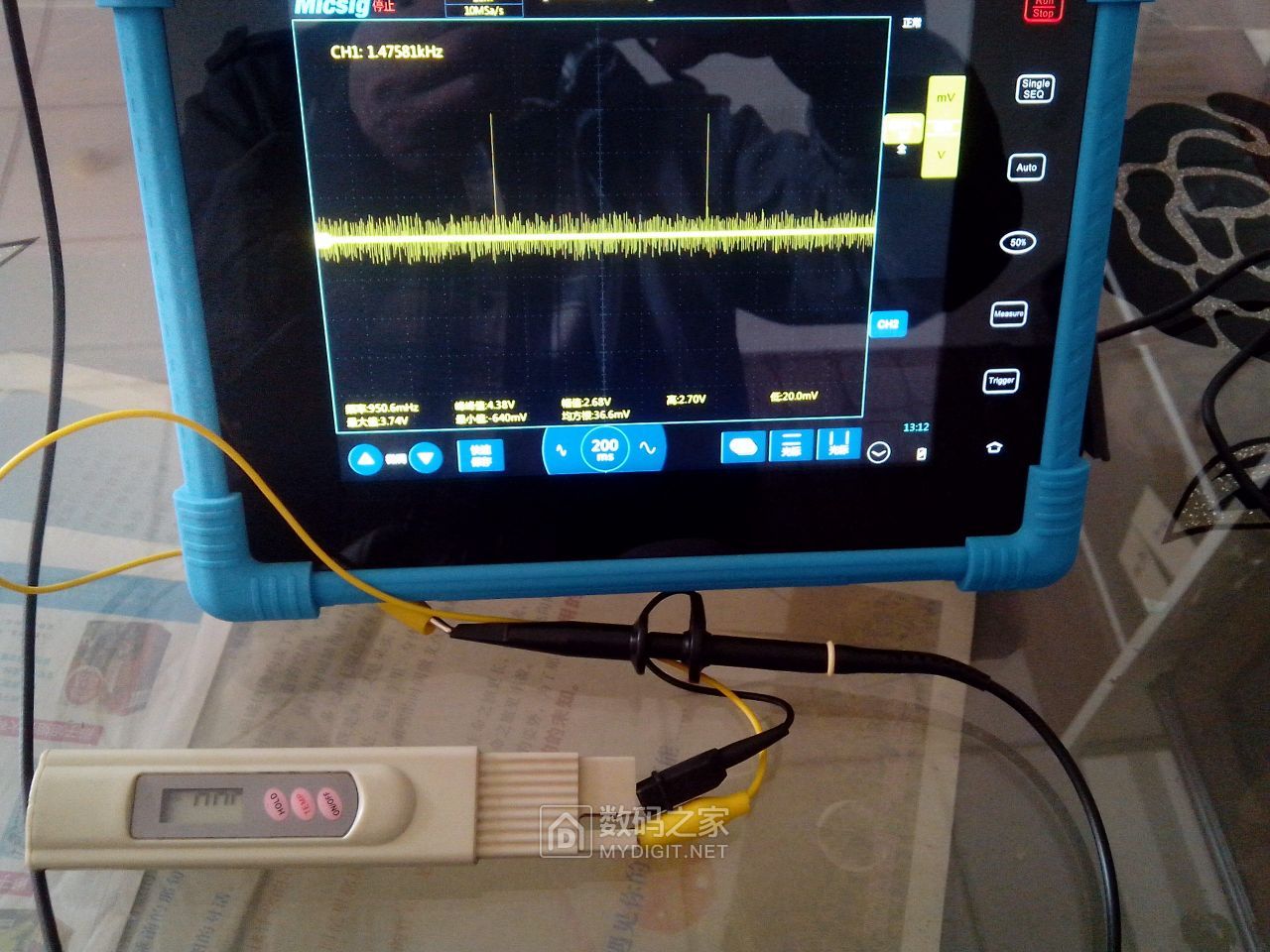

换这个示波器看看，一般我还不用它，
这里显示频率是950mhz，这个是小m啊


放大脉冲，大致宽度50us和，玩具测试结果差不多吧
频率也接近万用表测量结果


既然这样，突发奇想，用它测电容如何？

哈哈，还真有数值，这个560pf电容是3ppm

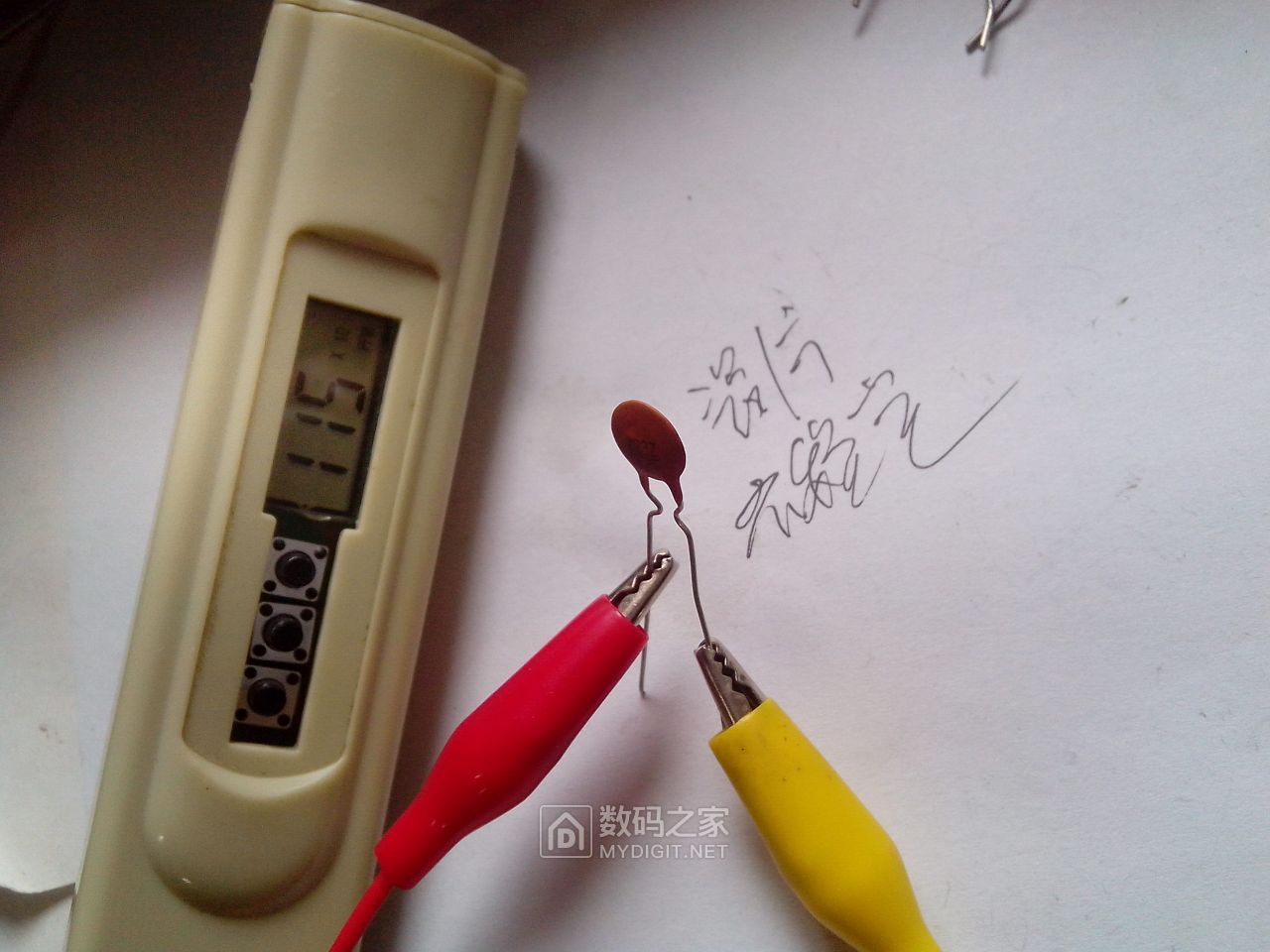

瓷片


看到我写的字了吗，瓷片温漂很大




这个，注意：这测试器竟然显示出乘10的结果了，测电阻时可是没有发现啊

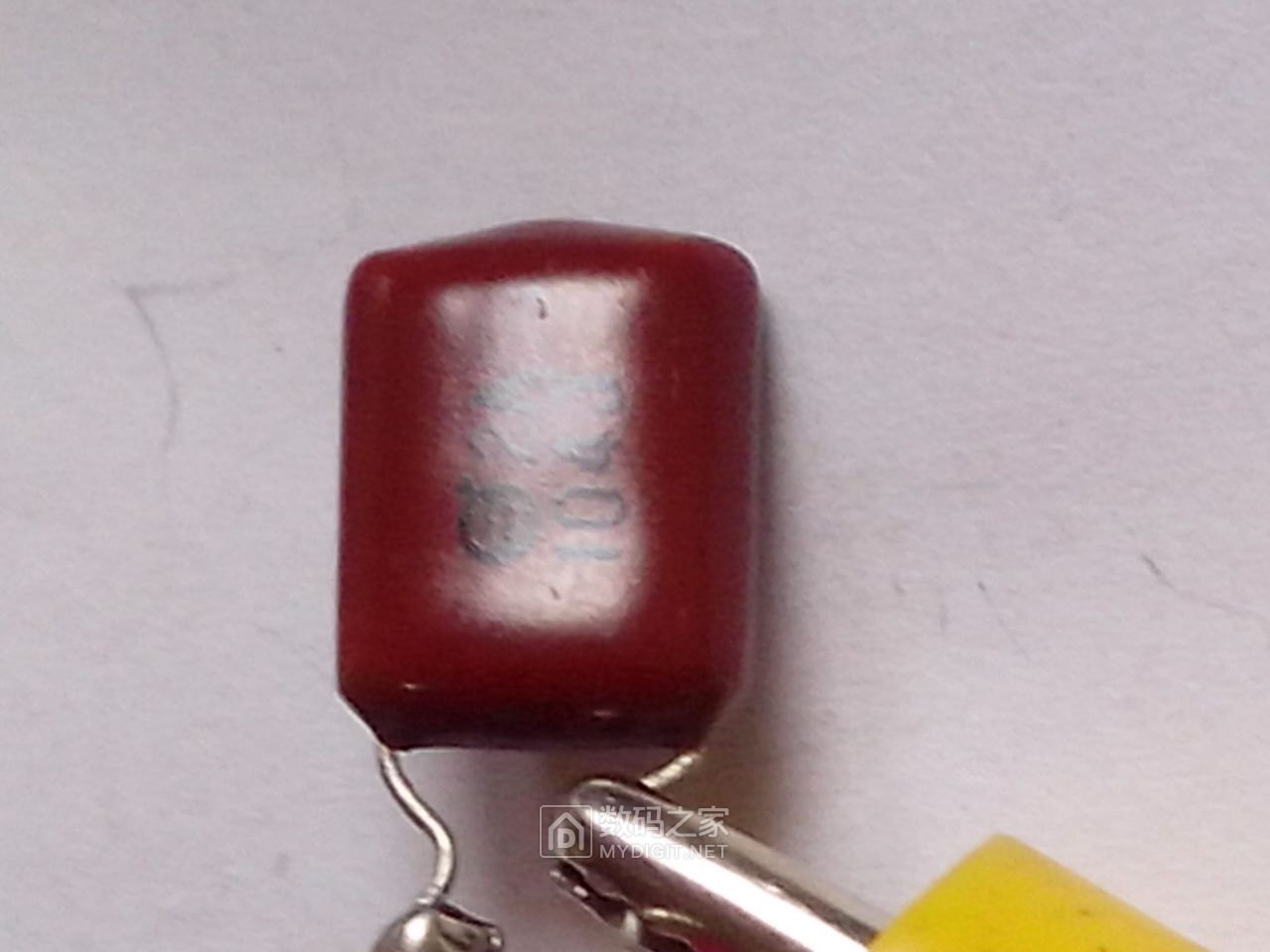

这种电容




没骗大家，看看连接情况，这个这能测电容


这是总结的表格，精度嘛，就不很理想了
但是大致呈比例的，第一列是电容值，第二列是显示数据


上次说了，这货测量水质也不是直接测个电阻那么简单。
它并不是直流测电阻，因为那样会一定程度的电解水，腐蚀电极，影响精度
，它是发出一个脉冲，这样短暂的时间测量，水解程度就小了，它的占比是
50us/1s，相当于百万分50，很低很低，对水轻微扰动一下，就恢复原状，然后再轻微扰动
重复测量数据，可能单片机还要有个取平均值的算法之类的，以提高精度
，另外再水离子态很纯净，但是含有一些不容杂质时，相当于一个电容，
杂质和纯水相当于介质，有杂质和没杂质肯定介质系数不一样，所以也能一定程度判断
这种形态的水质的，哈哈，这个只是我的分析，厂家也没说明，可能我高估这货的能力了吧

人艰不拆了

丢了几个图，这些图说明，这表测量频率分正负极，接反了在一些极端情况下是测不出频率和占比的，比如这种低频低占比时:loveliness:

人艰不拆了

不对，是说明频率档和电压档的区别，测频率还是频率档更靠谱！:titter:

人艰不拆了

qf20089 发表于 2019-4-19 09:13
楼主的这个推测很有意思。不过，这一切都只是推测而已，因为这种对水的处理方式在测量过程中，也肯定会发生 ...

是呀，实际上情况会很复杂的:handshake:

人艰不拆了

qrut 发表于 2019-4-19 09:51
发现你还真不知道怎么用示波器测频率，另外很多万用表频率档低于几hz就不准了，有的甚至都没反应，有的只采 ...

哈哈，又得请教专家了:loveliness:

人艰不拆了

qrut 发表于 2019-4-19 10:32
之前已经和你说过了，上面频率计采用计数采样，就是累计一个时间周期内的脉冲个数再除闸门时间，无干扰干净 ...

哈哈，还是老司机经验多啊，多谢:handshake:

人艰不拆了

qrut 发表于 2019-4-19 10:32
之前已经和你说过了，上面频率计采用计数采样，就是累计一个时间周期内的脉冲个数再除闸门时间，无干扰干净 ...

那个小示波器没法看到两个脉冲，怎么也不行

人艰不拆了

qrut 发表于 2019-4-19 10:32
之前已经和你说过了，上面频率计采用计数采样，就是累计一个时间周期内的脉冲个数再除闸门时间，无干扰干净 ...

大示波器下面有频率，但是可能也不太准，那个单脉冲是其中一个放大的

人艰不拆了

qrut 发表于 2019-4-19 10:44
调大时基不就行了

调大好像就没了这个脉冲显示了，我现在也记不太清楚了，它这个功能比较弱

人艰不拆了

qrut 发表于 2019-4-19 10:47
尖脉冲测不出来吗

好像是这样，因为当时不可能不调大试试的，可见调大是不行的，哈哈，老夫我年纪大了，记忆力不行了:titter:

人艰不拆了

qrut 发表于 2019-4-19 10:56
快扔了吧，玩具误事。另外您老贵庚？眼镜几度的

若问老僧年高迈?曾记得黄河九澄清。 五百年前,清一澄,总共是四千五百冬。 老僧收了八个徒弟,八个弟子都有法名。 大徒弟名字就叫青头愣,二徒弟名叫愣头青。 :titter:
