[工仪] 电量计DIY,并综述智能插座,红外遥控,射频遥控,感应夜灯,找到终极杀手后止..

    [复制链接]
发表于 2023-5-18 19:13:26 | 显示全部楼层 |阅读模式

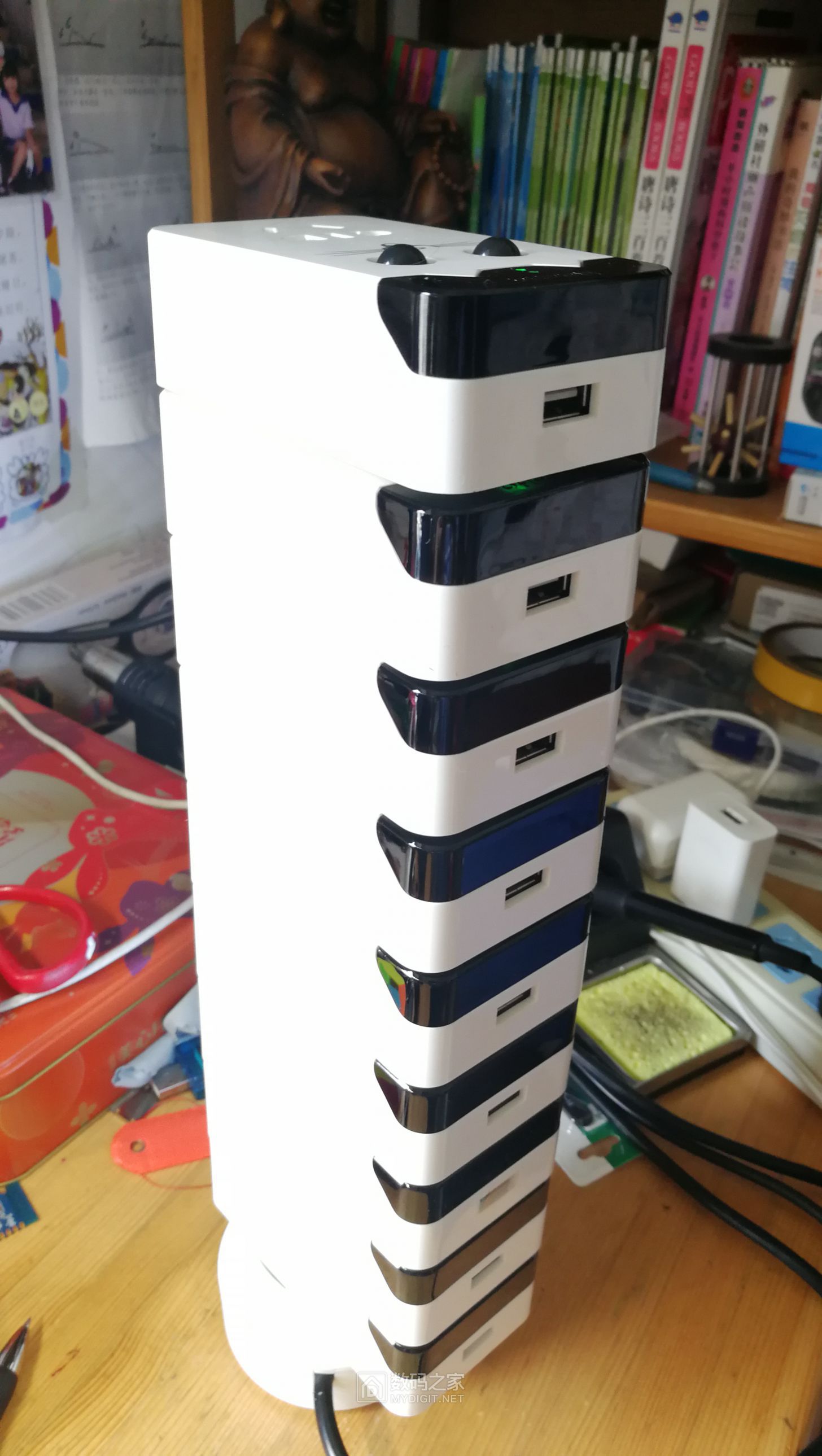

先来个9层宝塔镇楼!!!



图中塔基就是所说的电量计DIY。

图片很多,板子很多,看看几人有同款的。。。

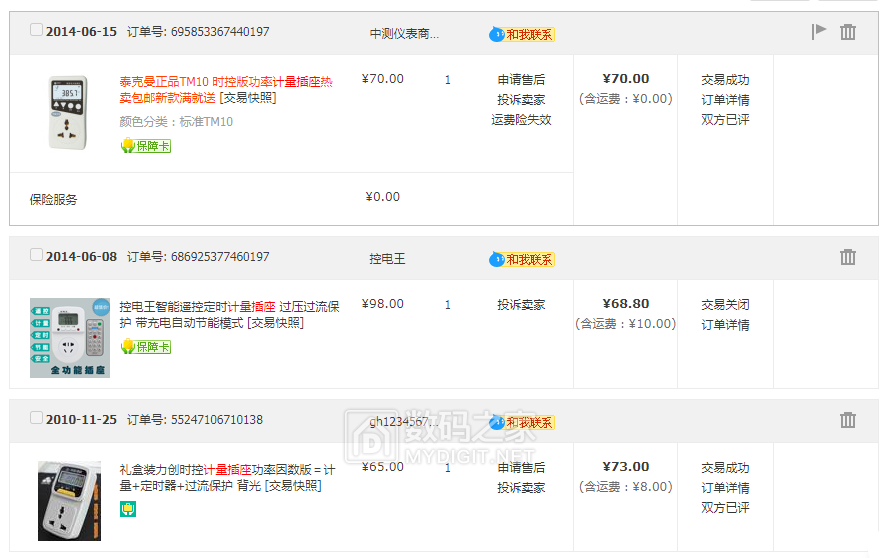

1、从头说起,十几年前就入手计量插座,当时要的功能需要定时开关,测量功率。


先买了力创一款,到手后各种测试功率,热乎几天就放在一边吃灰了。等一段时间拿出来用竟然不能用了,于是各种维修,最后还是不好用,几年后又重新买了泰克曼TM10,热乎劲后放置一段时间又不行了。电池漏夜印制板腐蚀,论坛上又很多这种故障维修帖子。尝试维修未果。。。

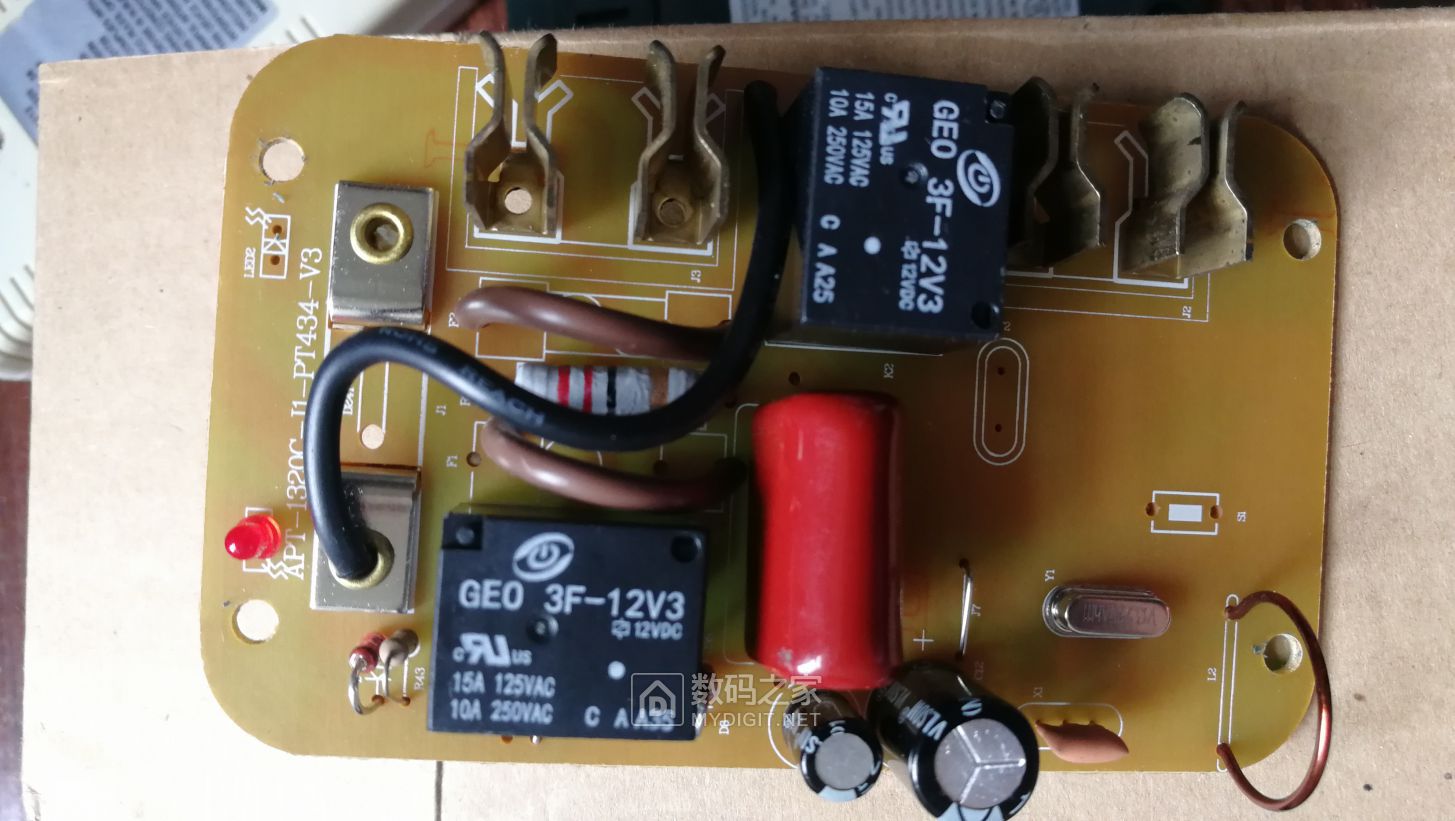

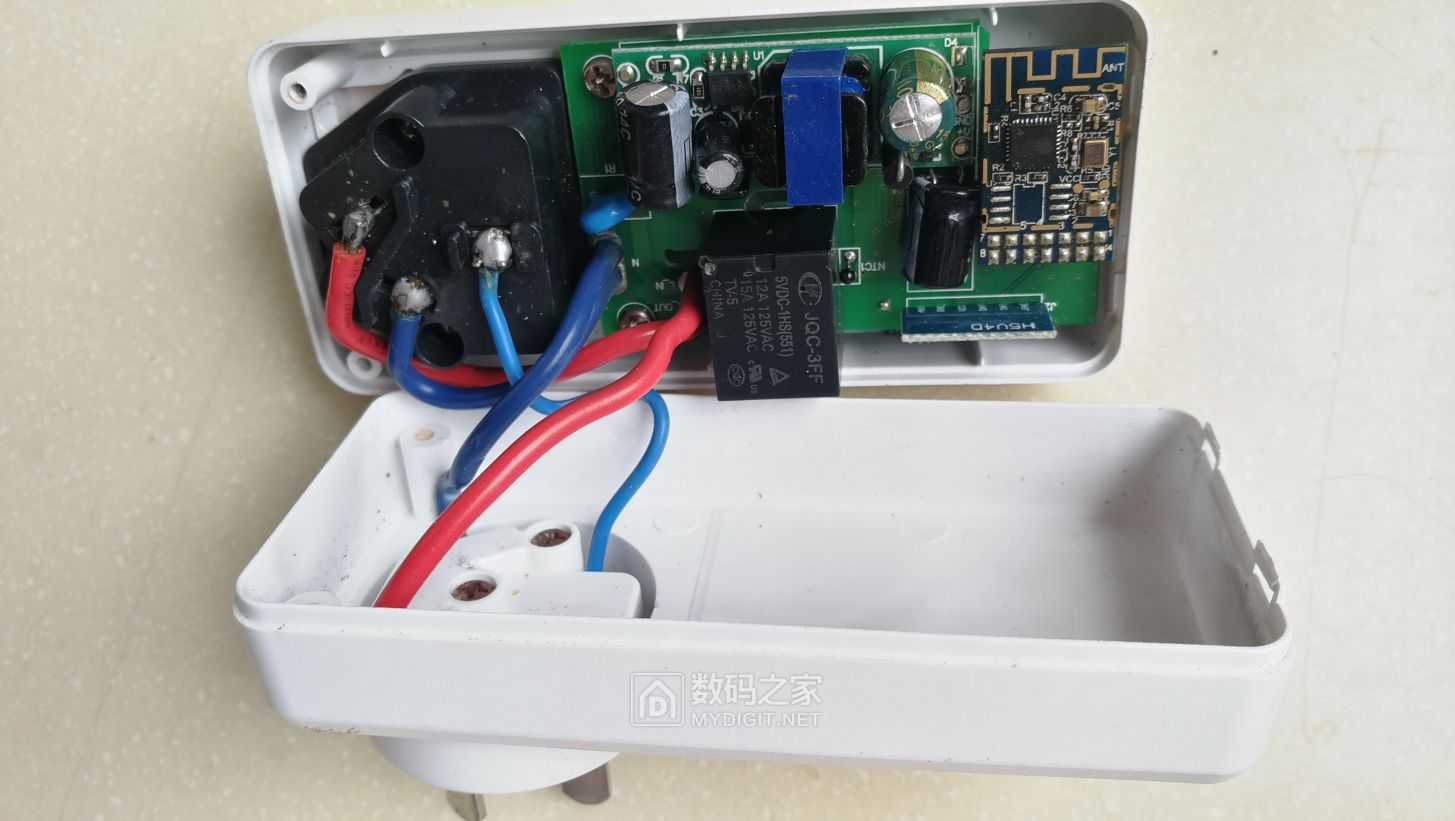

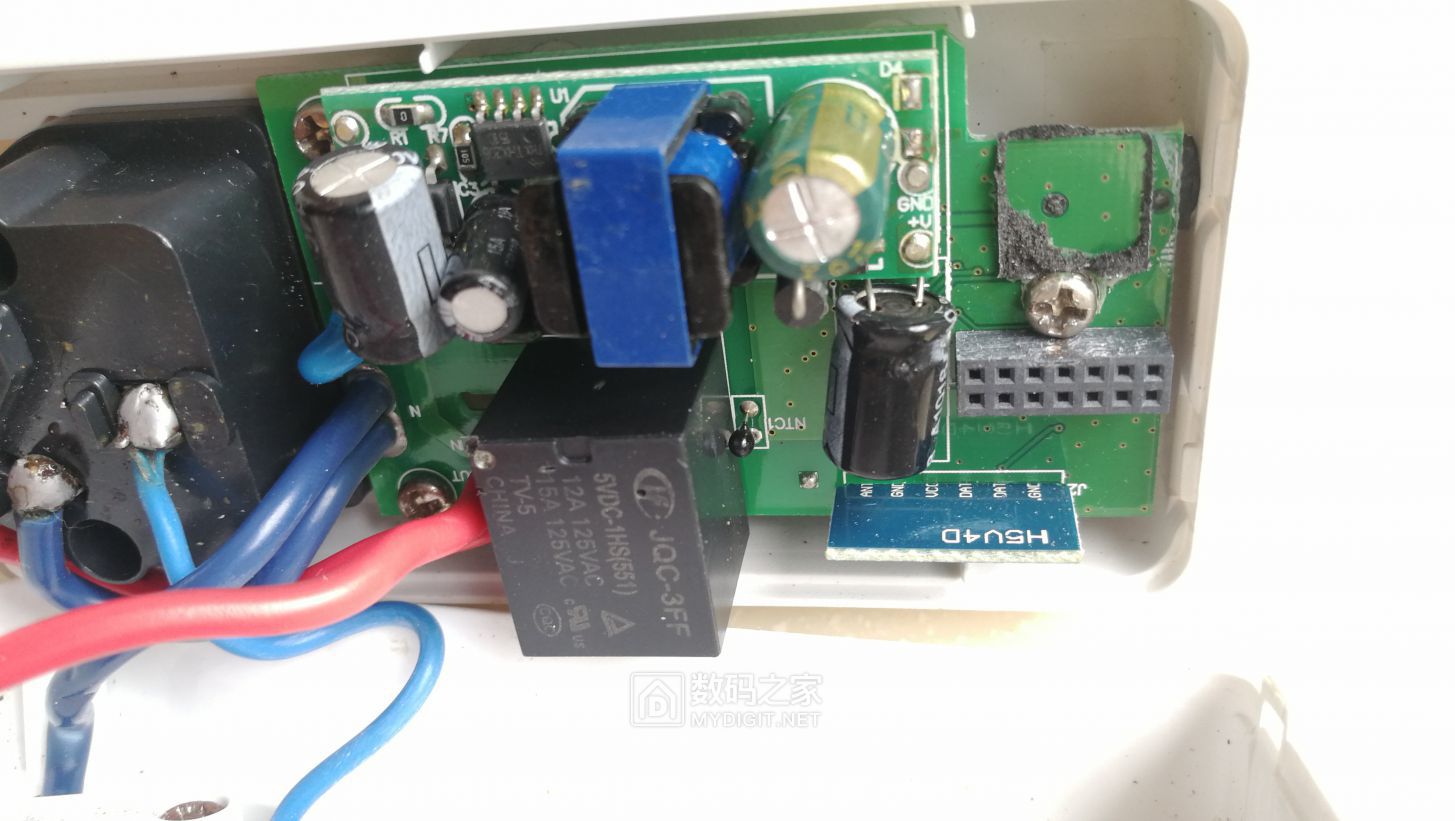

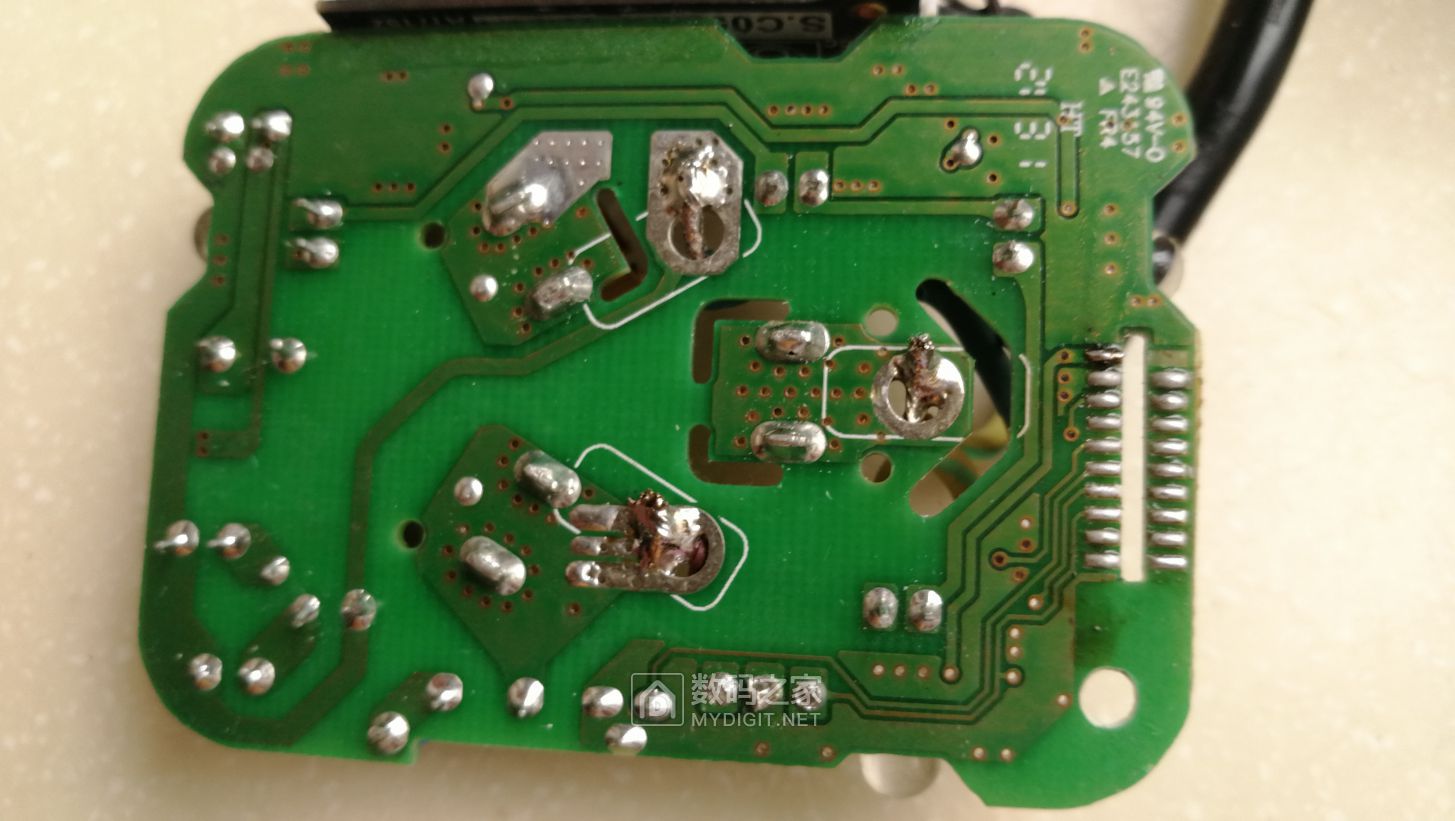

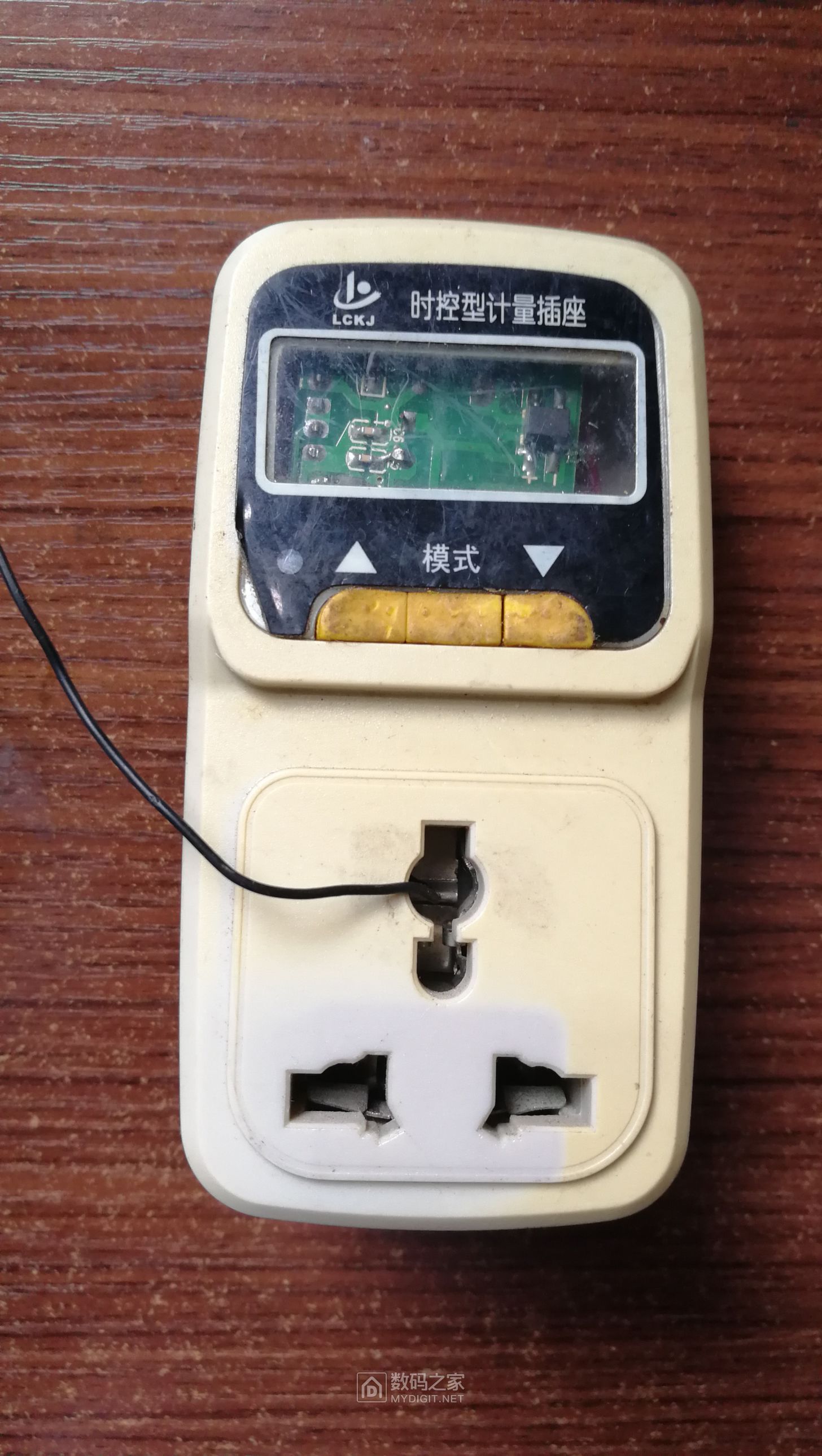

现在是这个样子,力创的内胆去掉改成了一个433遥控插座,泰克曼的板子无法维修,插座也打火过,这种三孔插座容易打火,质量不好。继续放着吃灰吧。

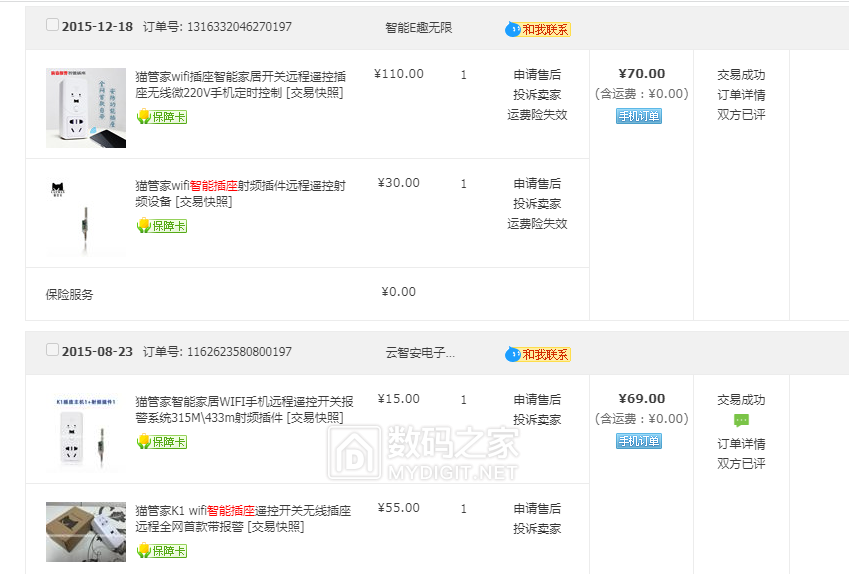

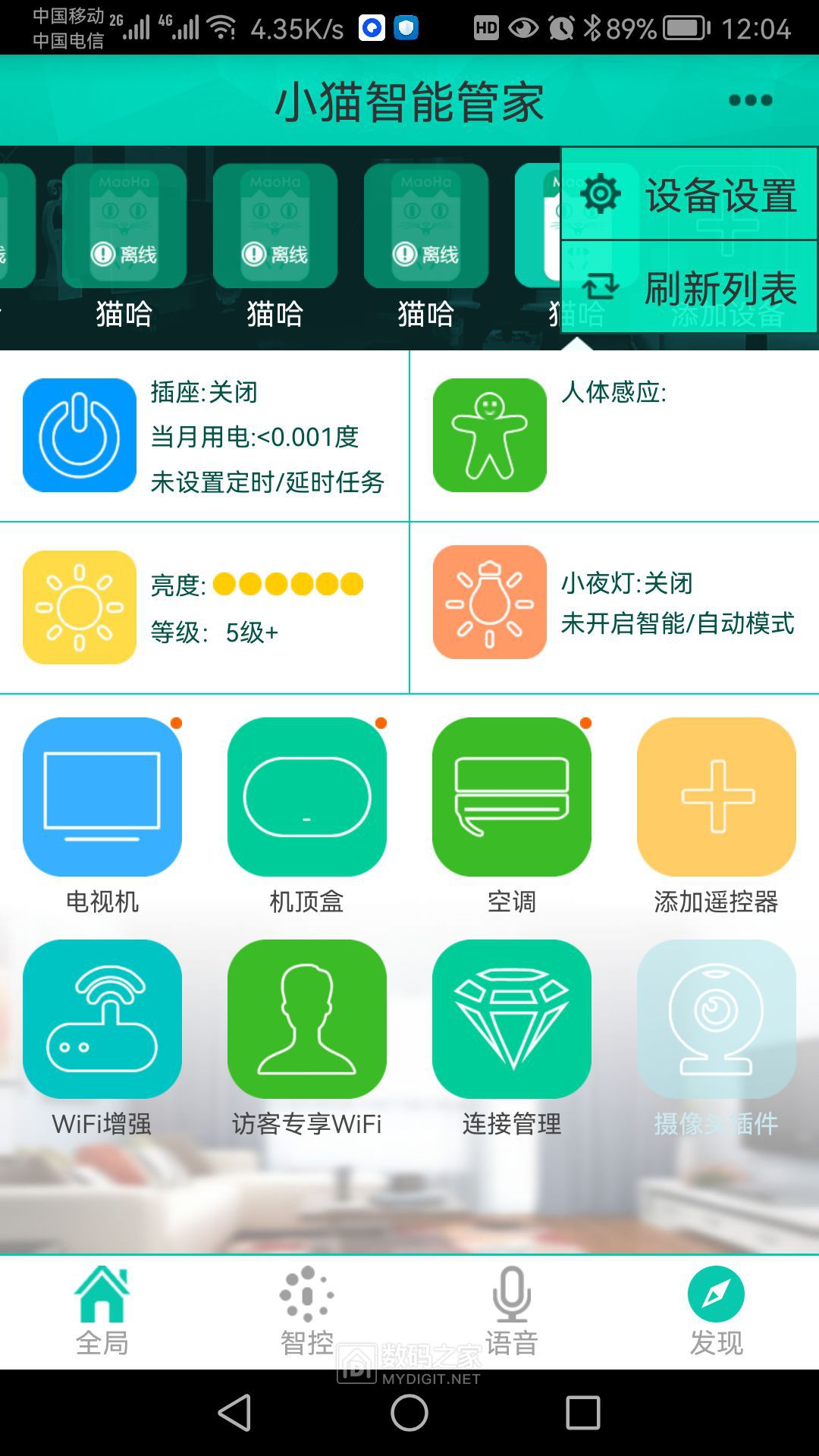

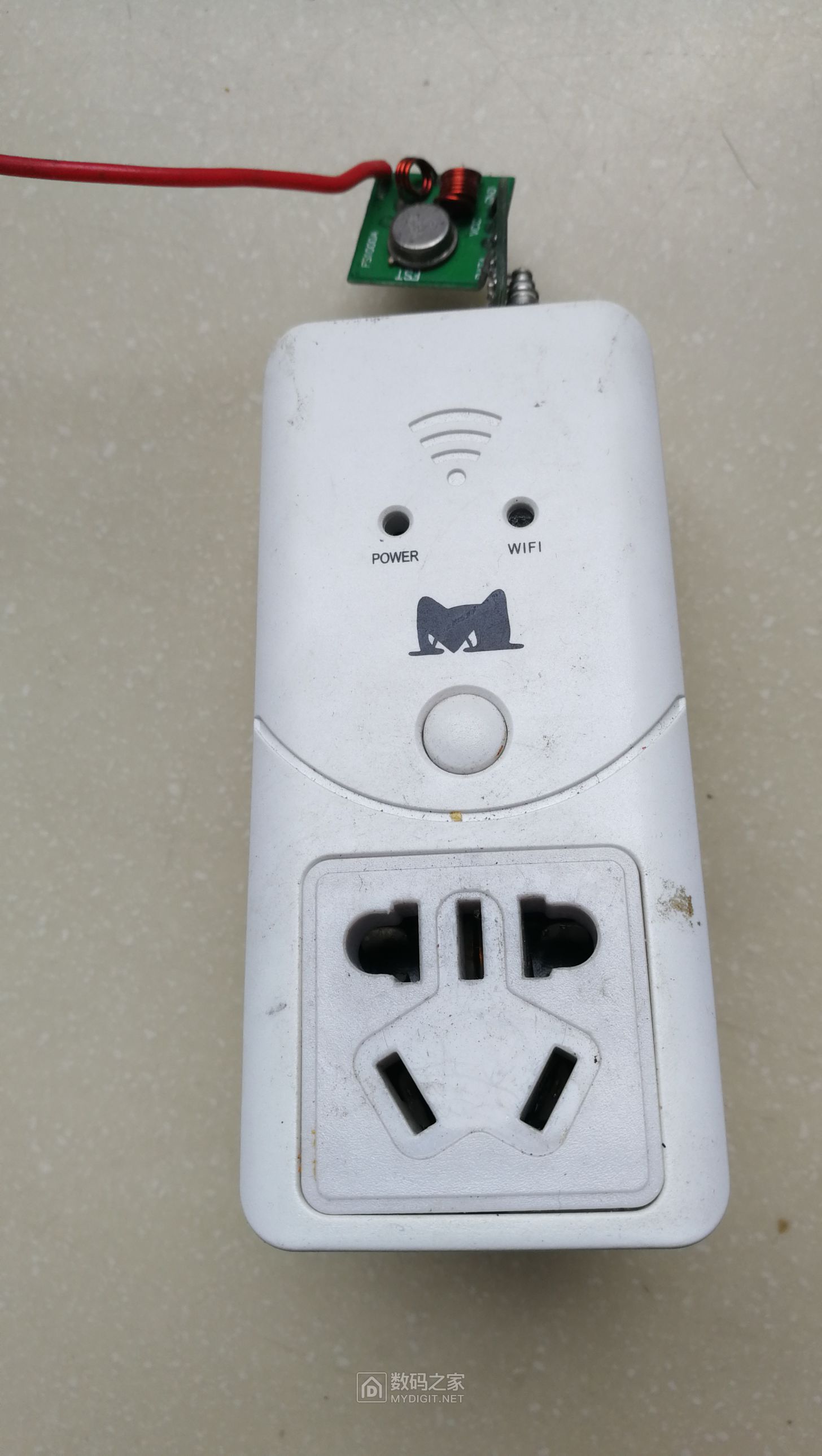

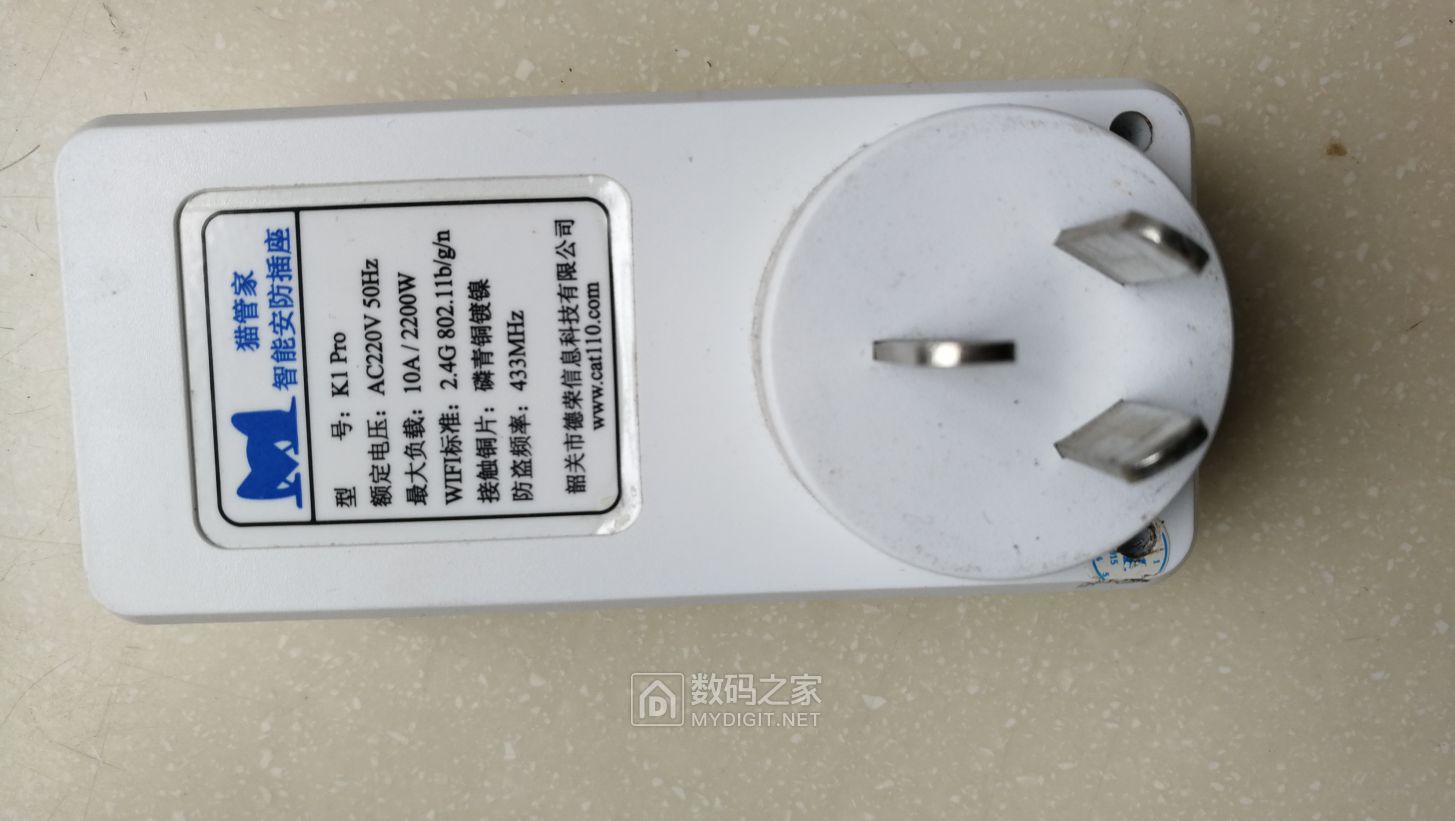

随着智能化进程推进,后来又入手了猫管家智能插座。这个插座可以接射频遥控,于是将家里灯改成遥控的。

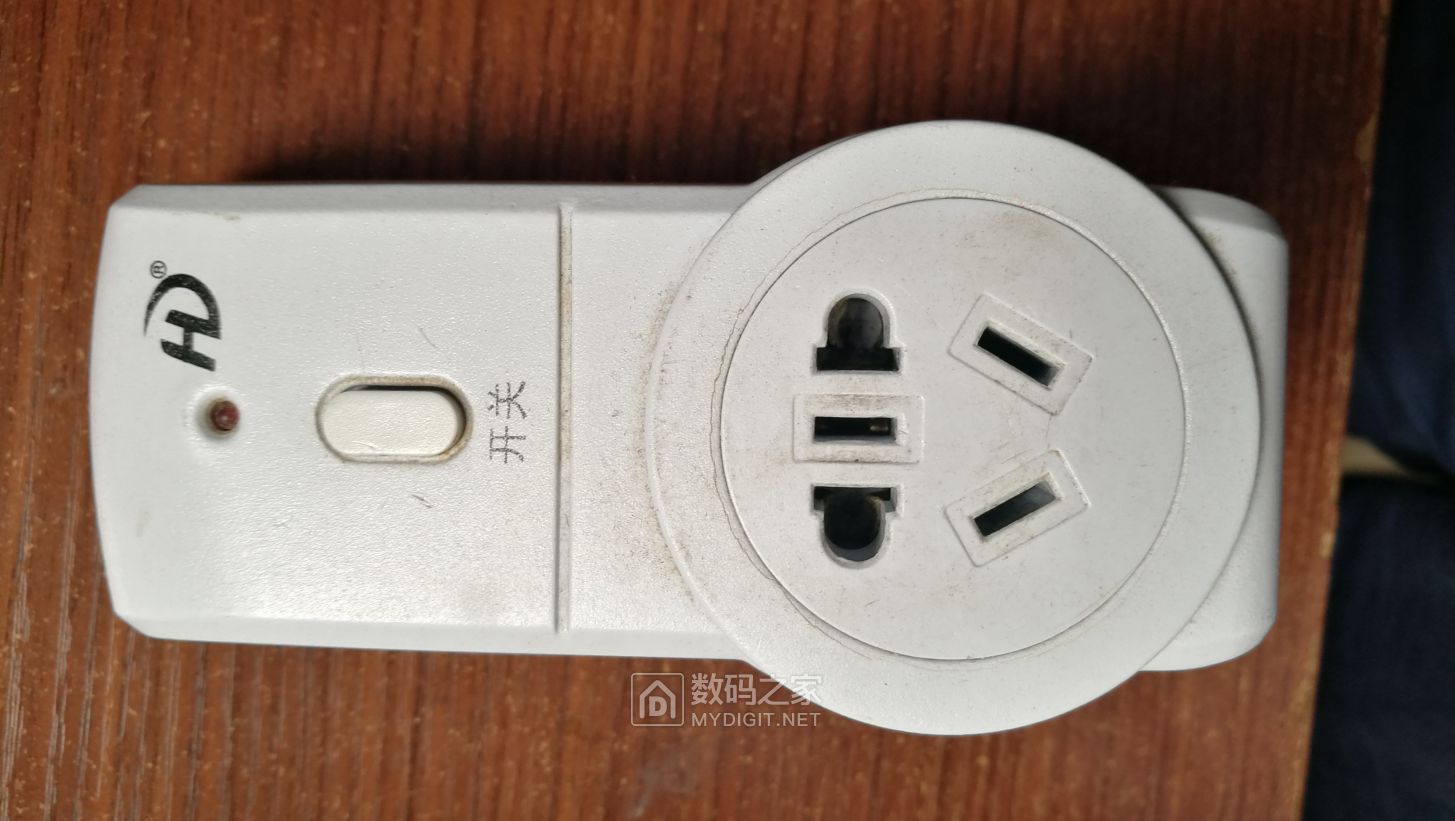

下面这个很便宜,当时几元钱一个。

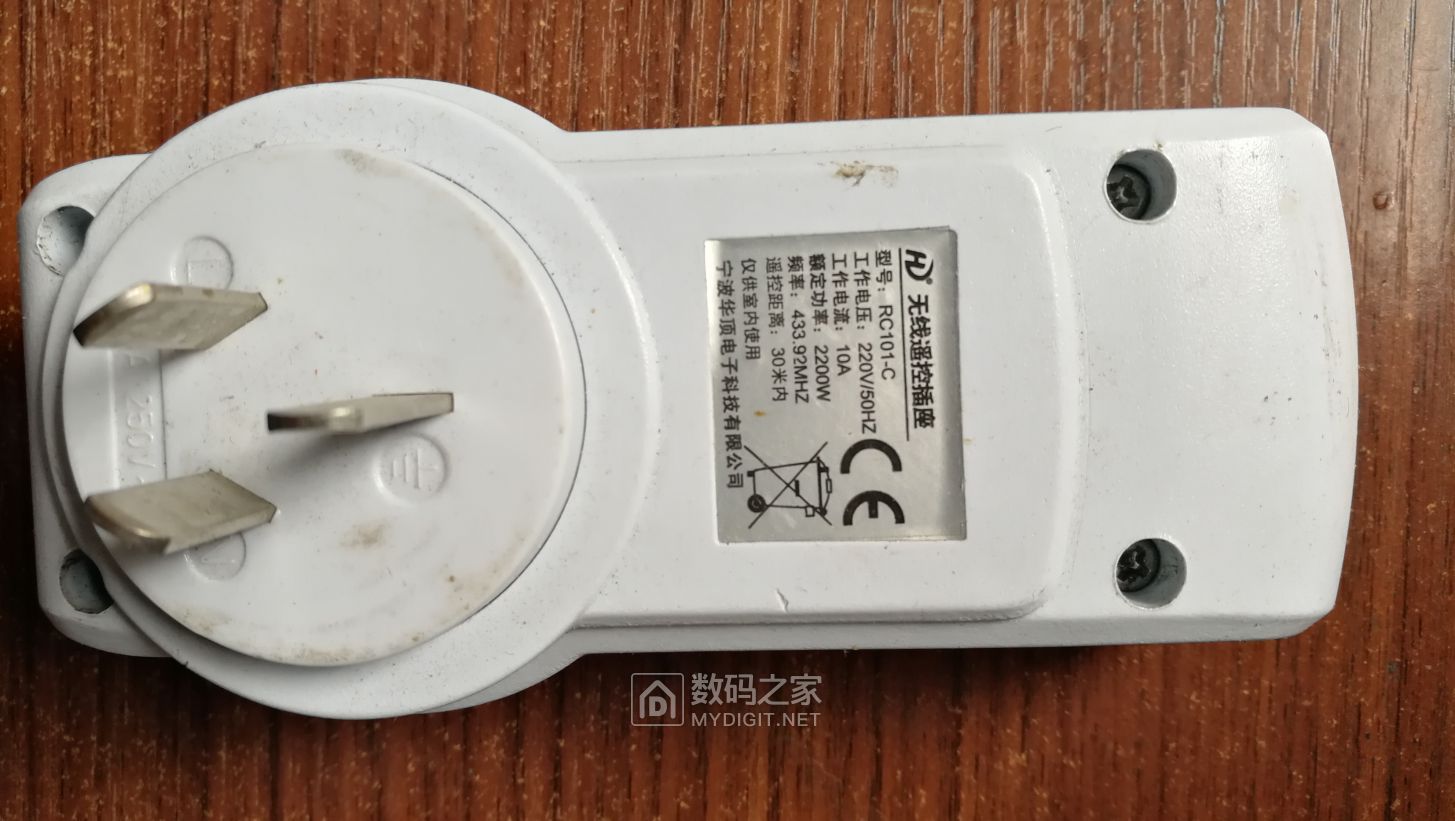

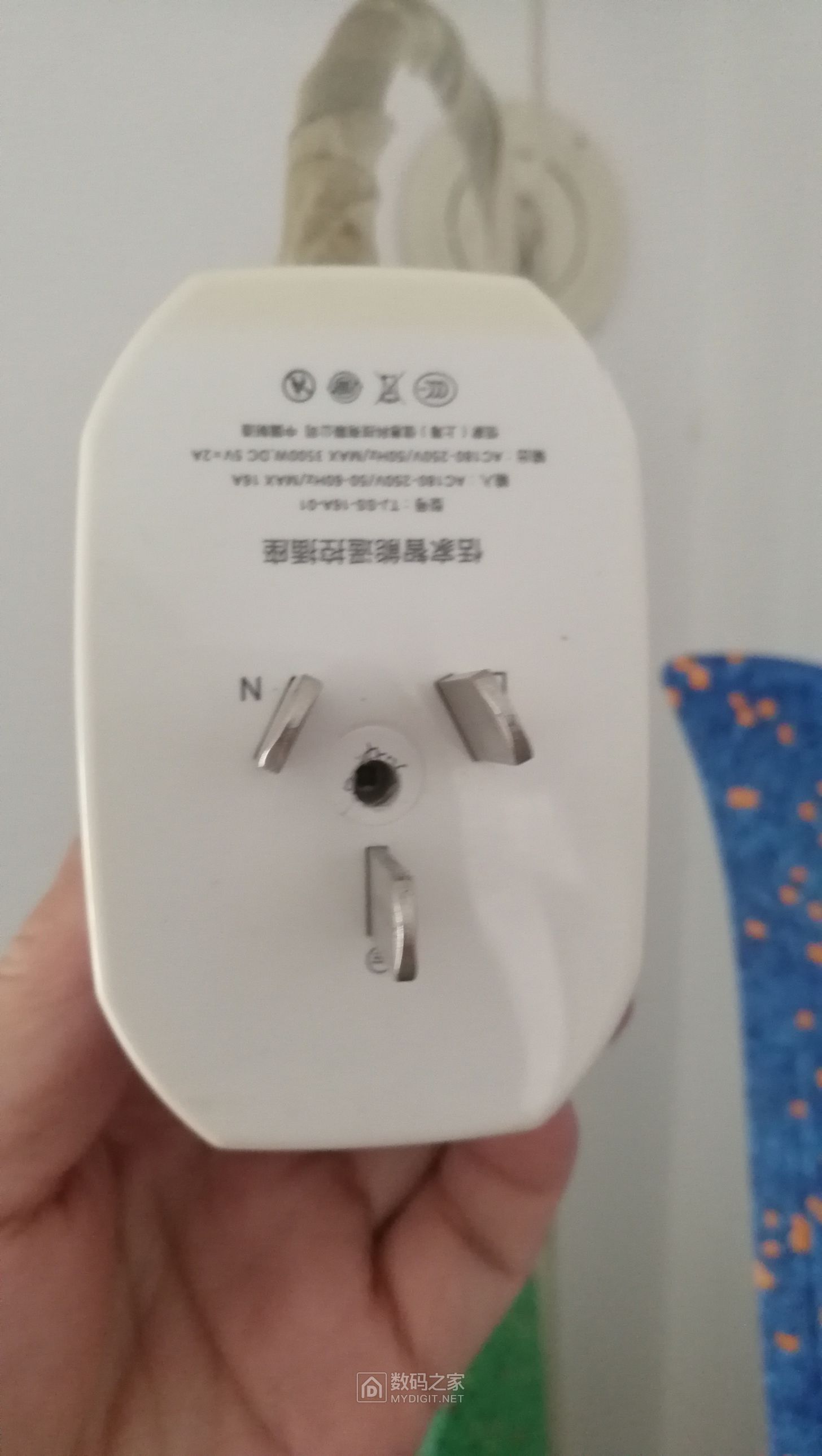

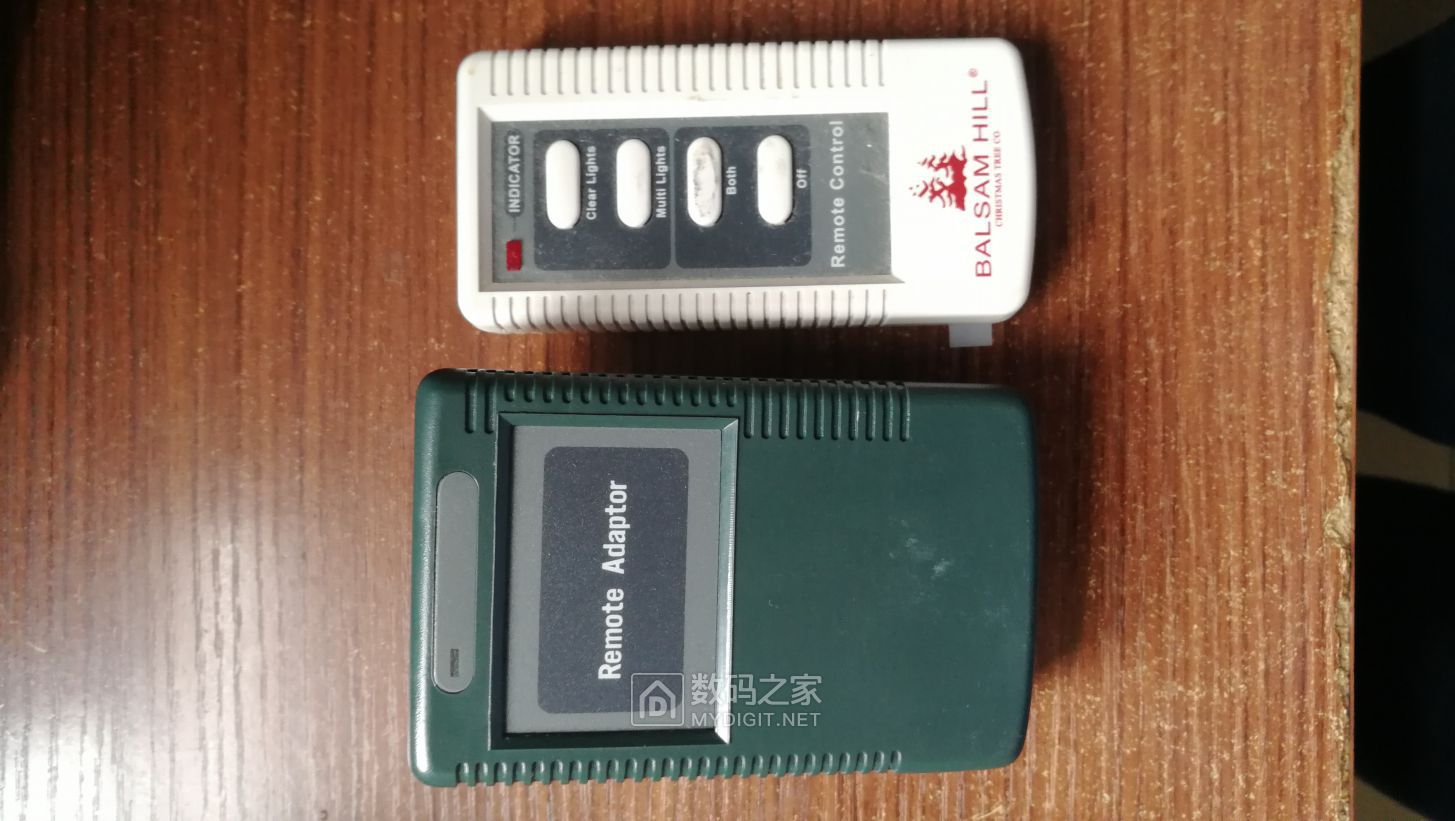

也入手了这个遥控插座,没买遥控器。



也入手了红外遥控的神器-遥控精灵,这个也坏过,内部模块连线腐蚀断掉了,最近花大力气飞线又重新用上了。

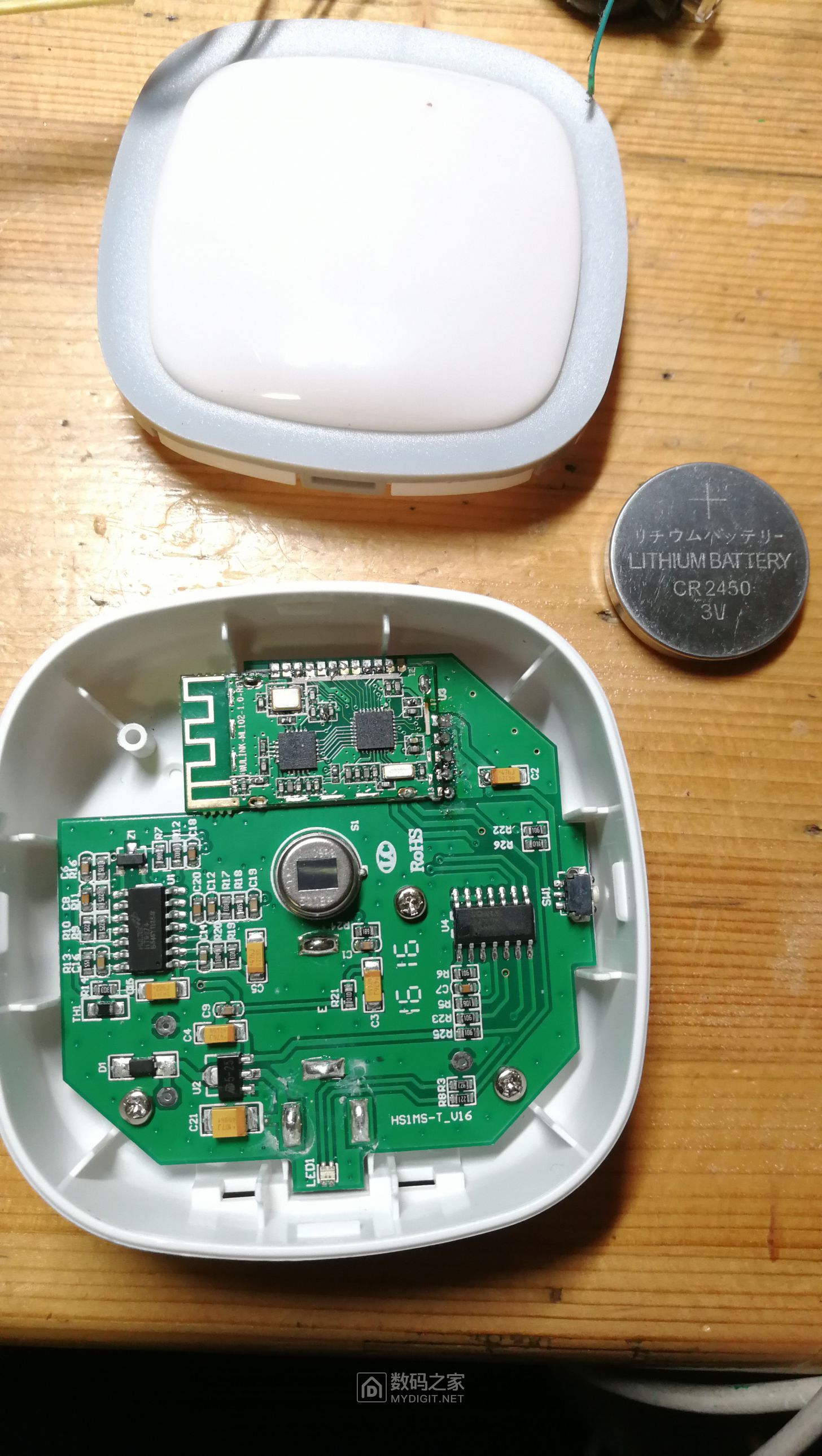

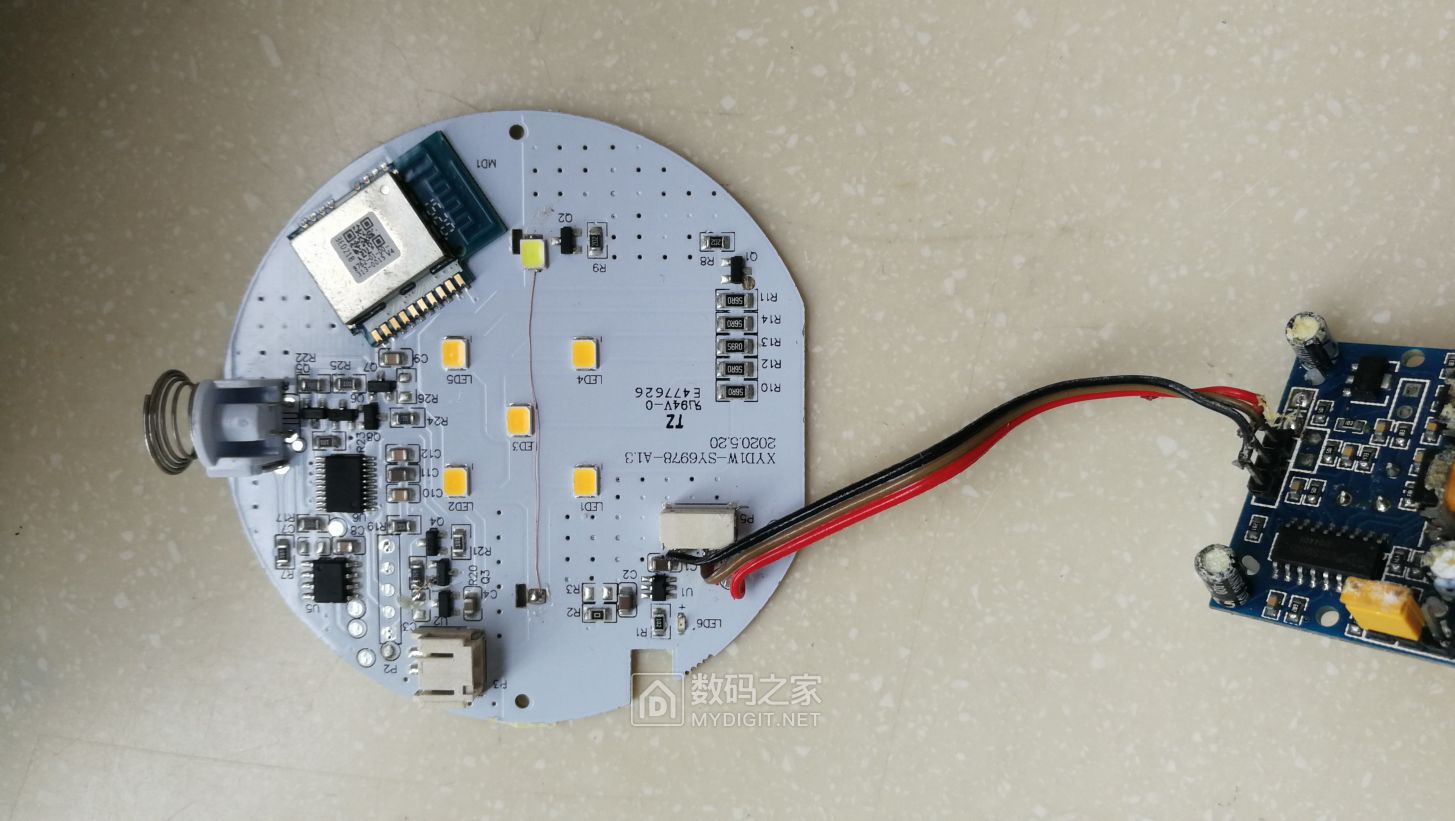

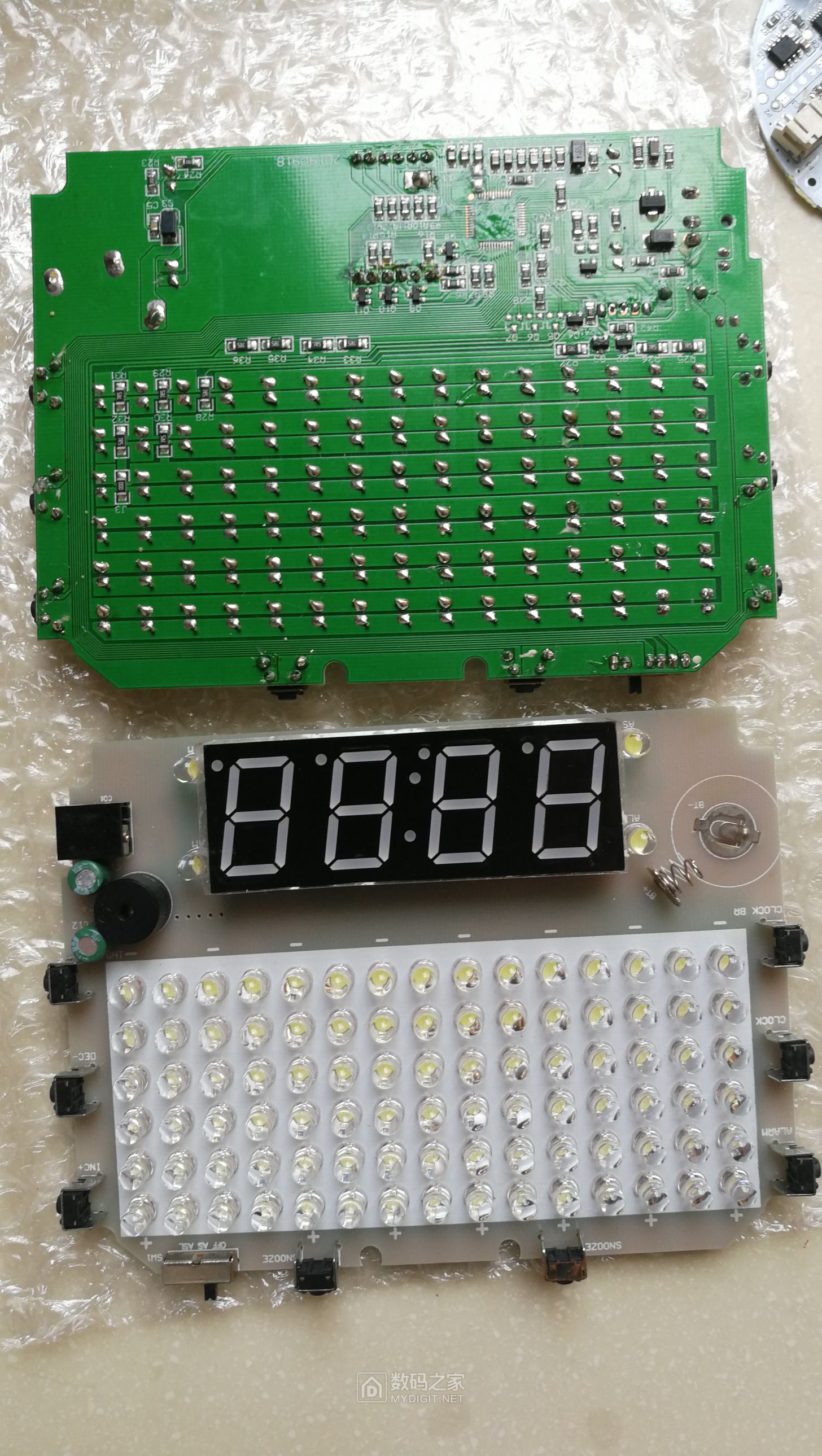

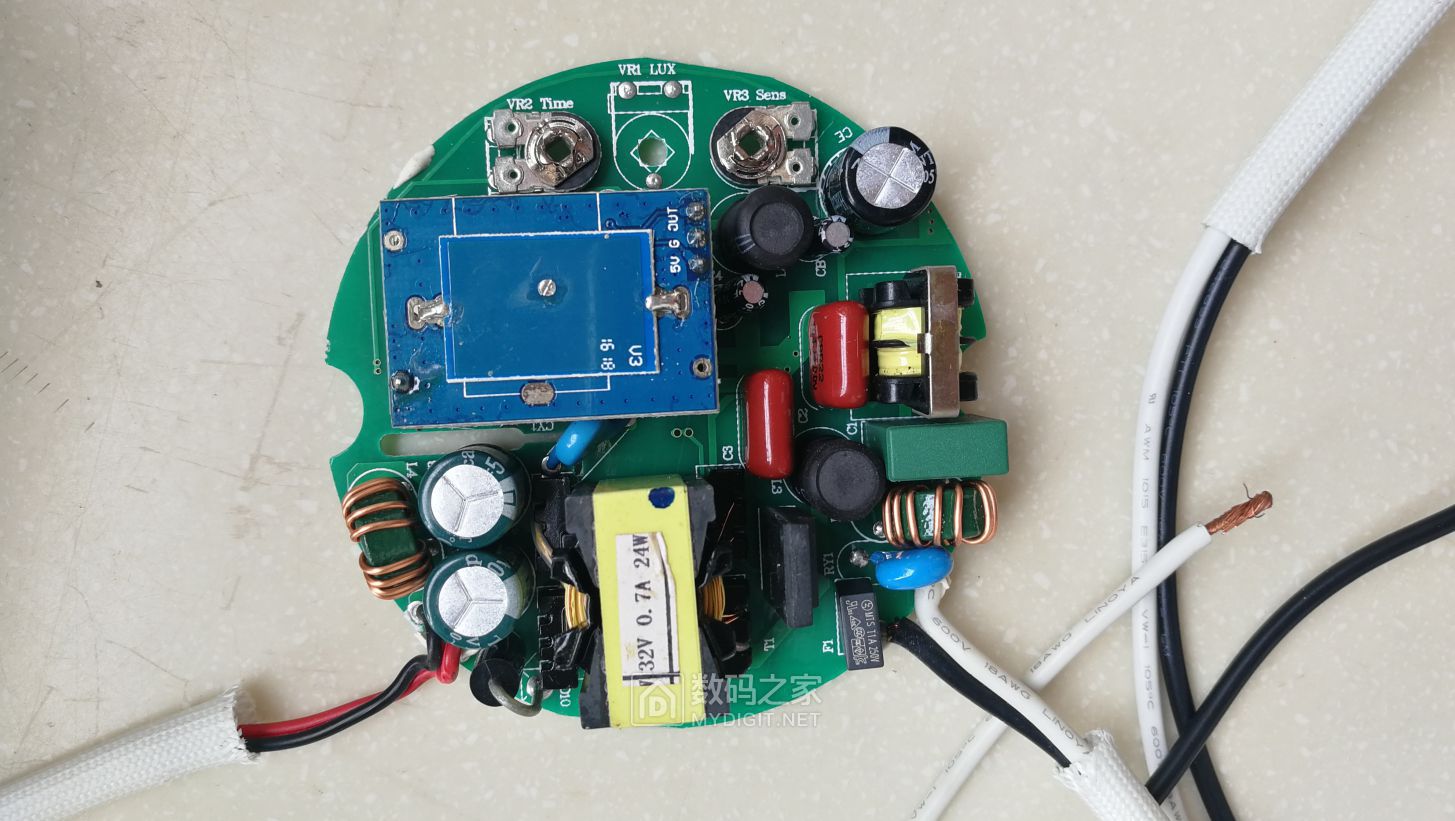

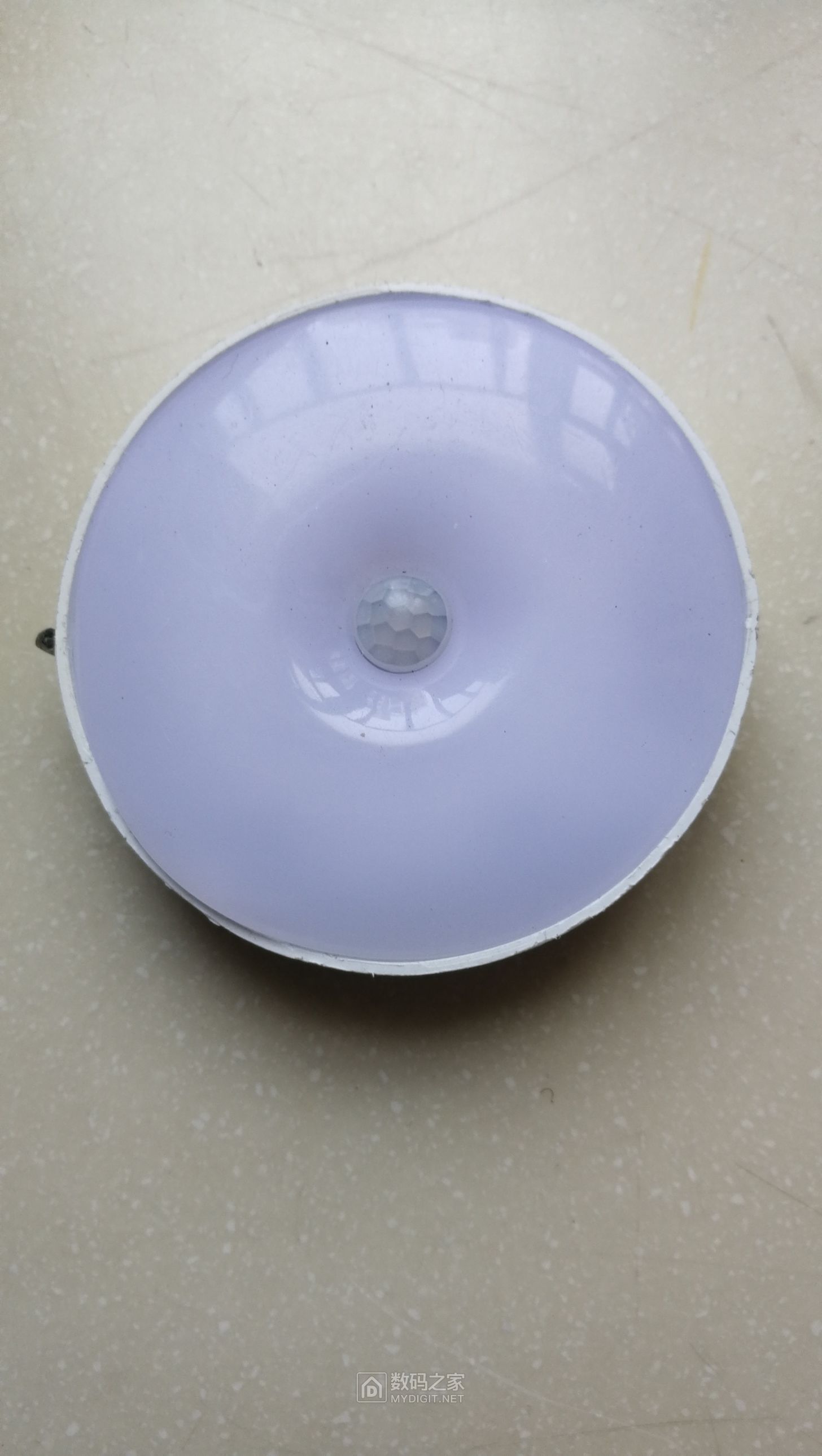

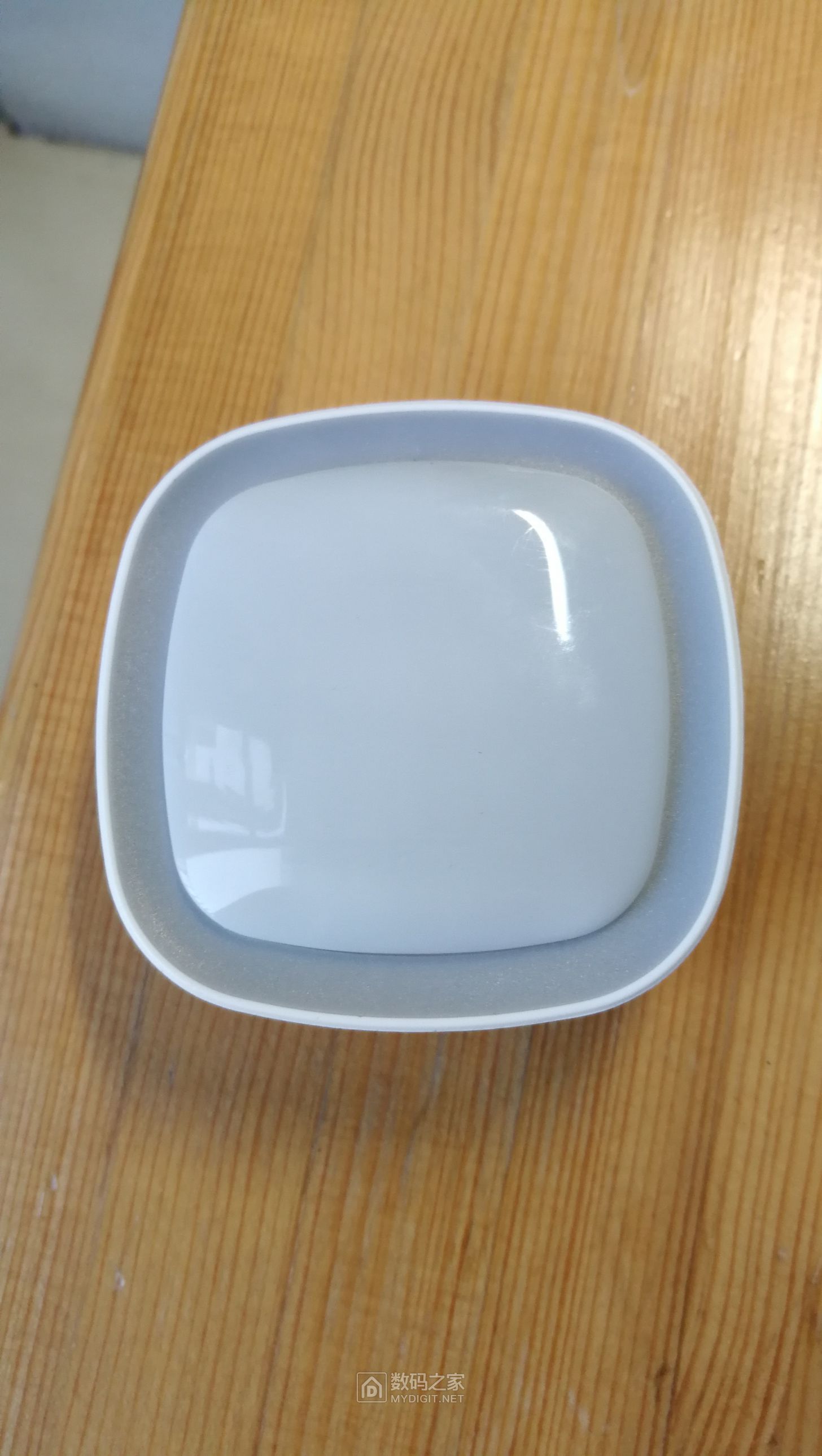

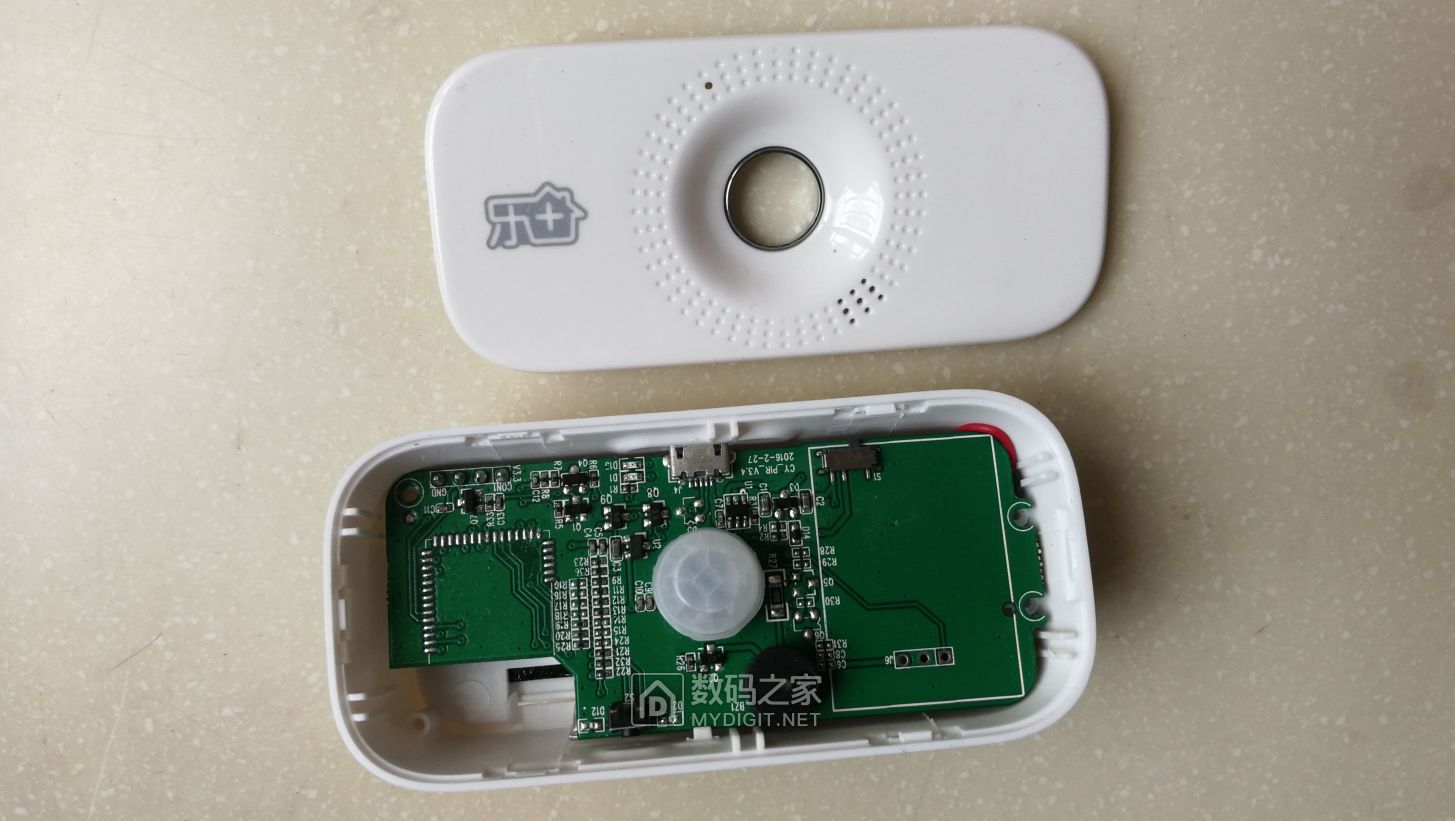

关于人体感应有这些,都是电子垃圾








2、平台倒闭,APP不能用,尝试DIY
前几年发现猫管家APP不能用了,智能插座也就不能用了。于是热衷于DIY,接入各种免费平台。
最早的是Blynk,后来点灯科技的blinker等等
有了ESP8266和上面的平台,DIY一个智能插座是分分钟的事。

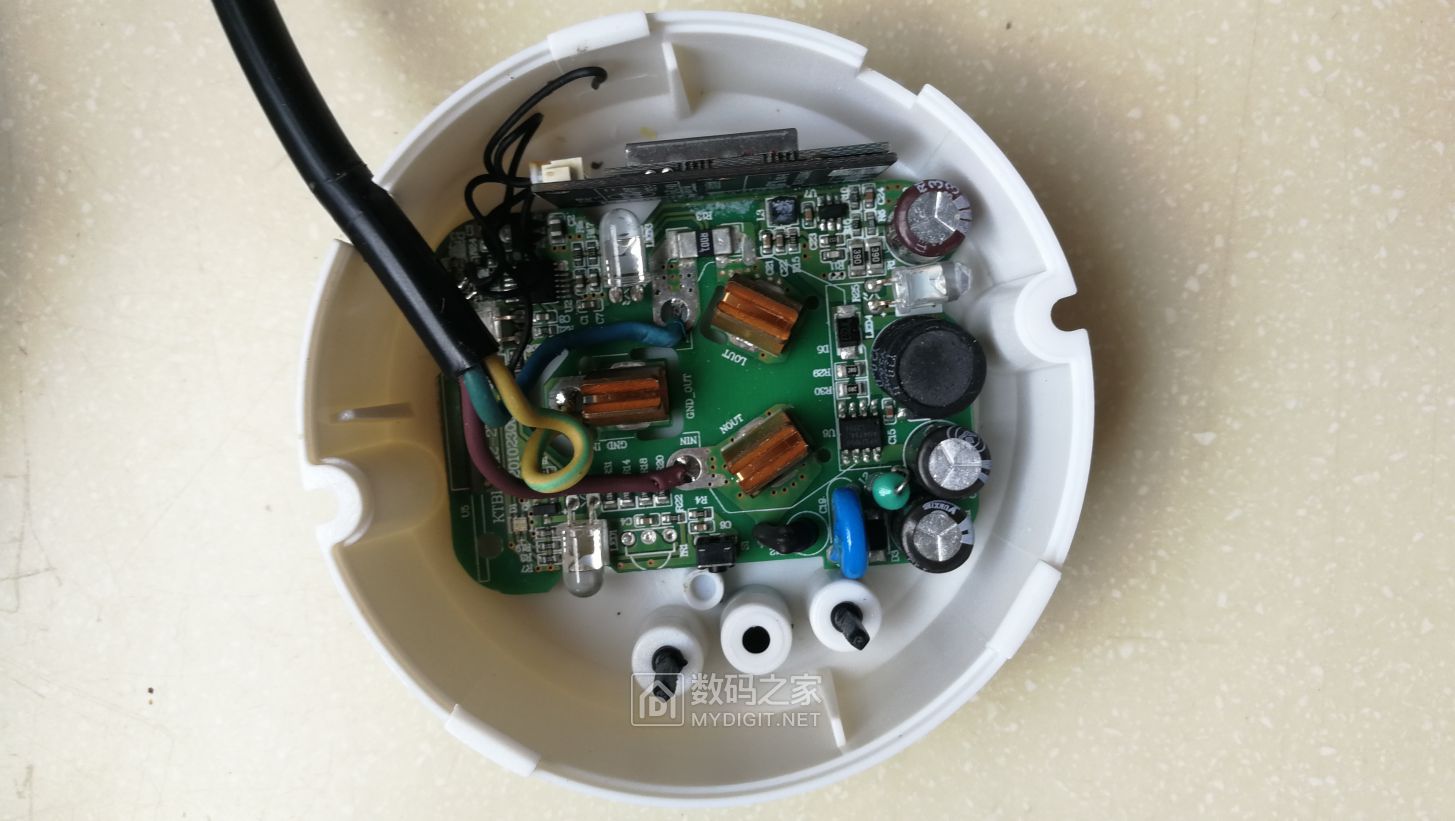

拿猫管家来说内部就是拿ESP8286模块,433接收模块和电源模块集成的。看图片ESP模块没有外部Flash,实际上是ESP8285








有了arduino,程序编写很方便。各种复制黏贴,最终不改任何硬件也能实现原来的功能。

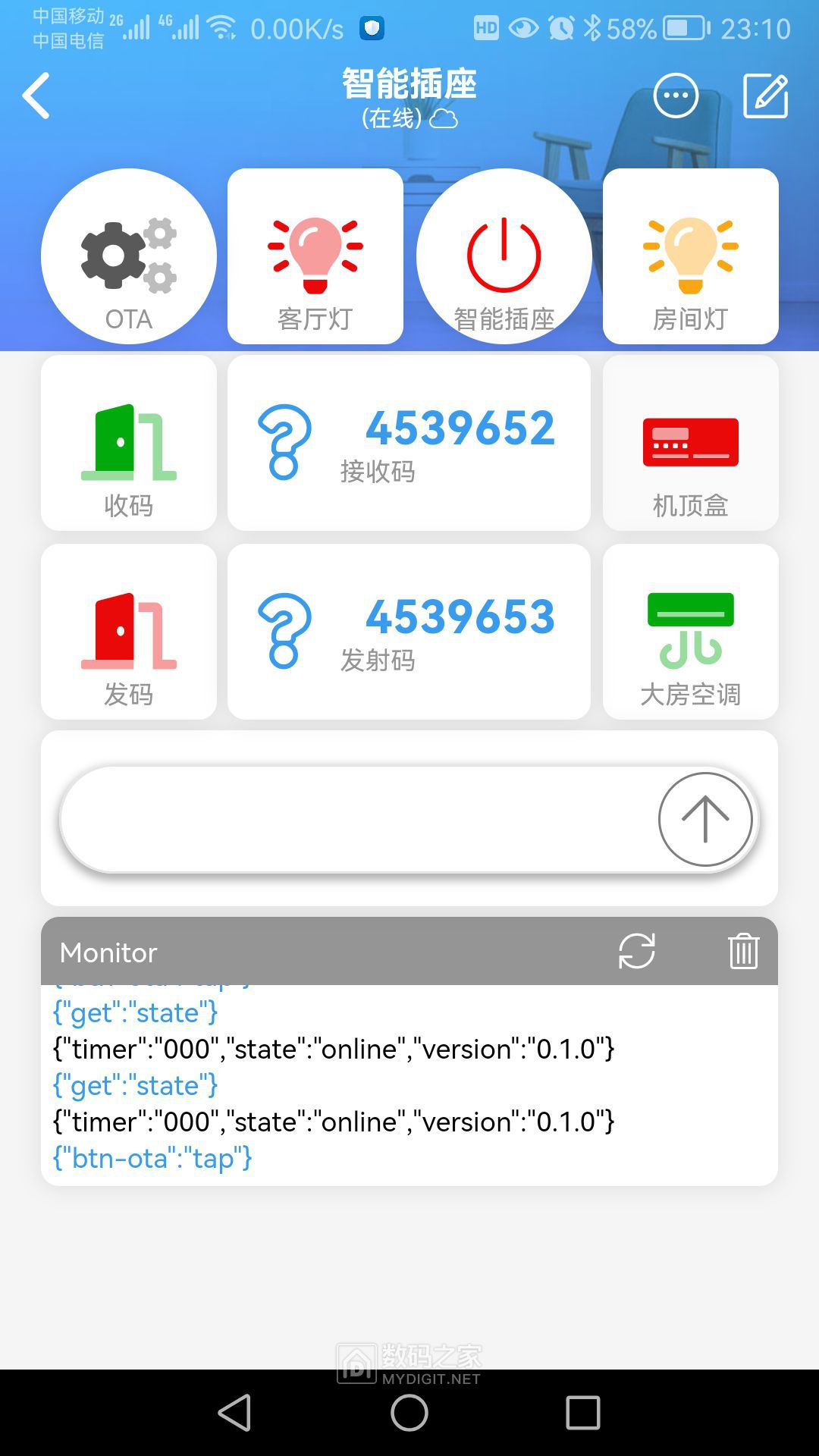

这是blinker界面,可以对433的射频遥控进行接收和发射。


自此之后,不买成品,只收电子垃圾。成了垃圾佬,如这种,刷个代码接入blinker。话说这壳子真难拆啊。




3、尝试自制电量计
前面的计量插座都坏了,想到自制。DIY的最大问题是壳子。

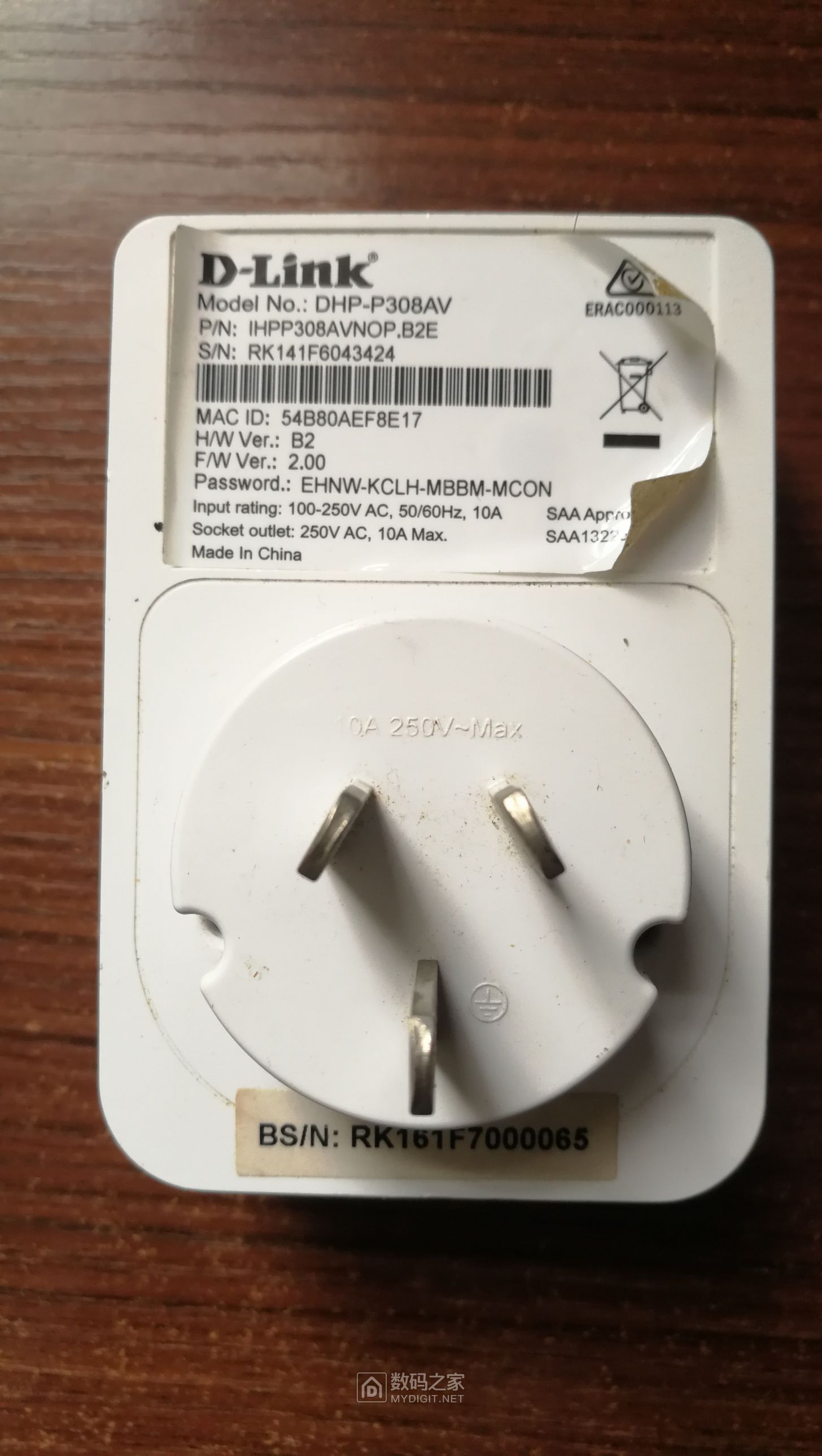

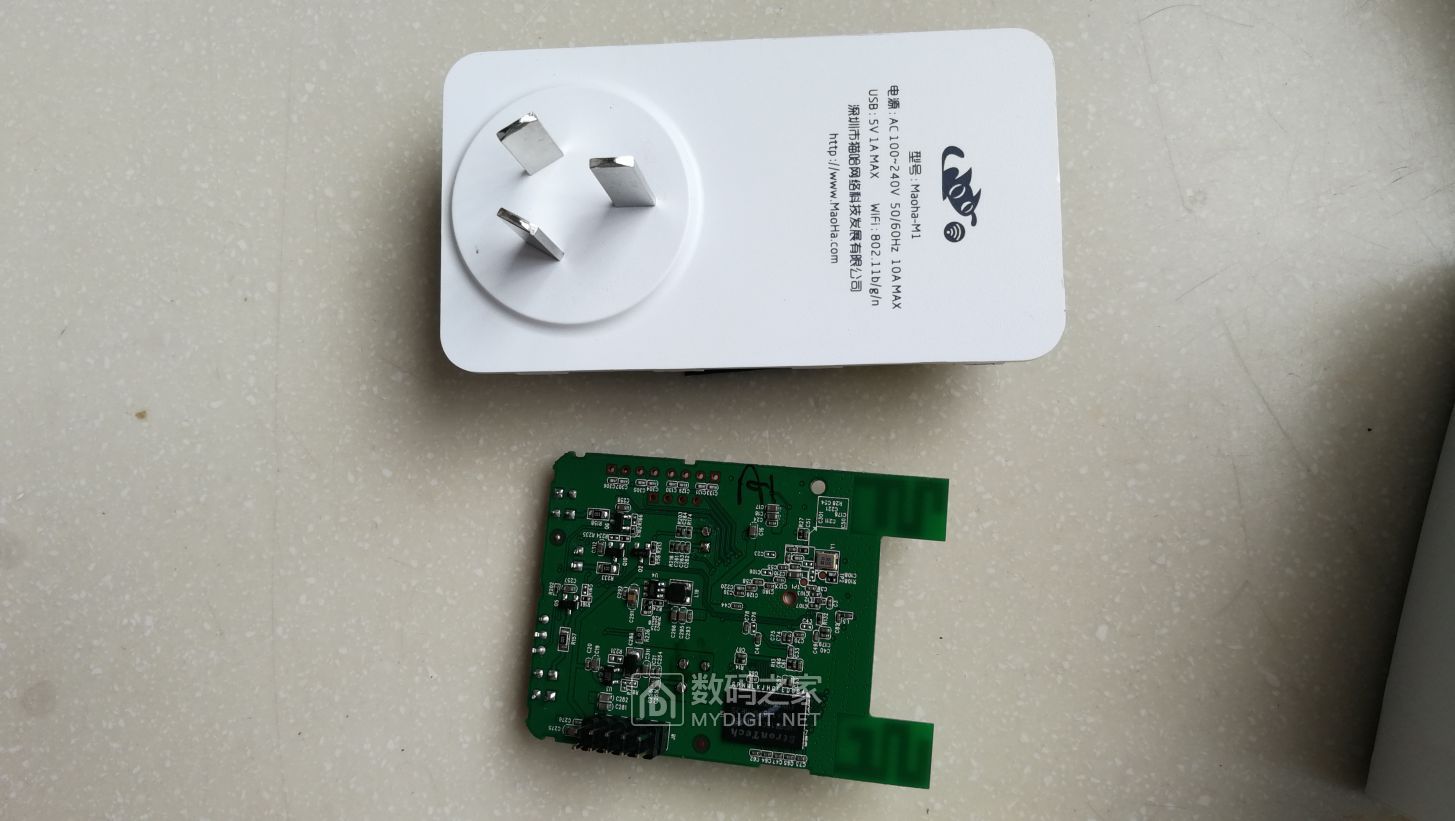

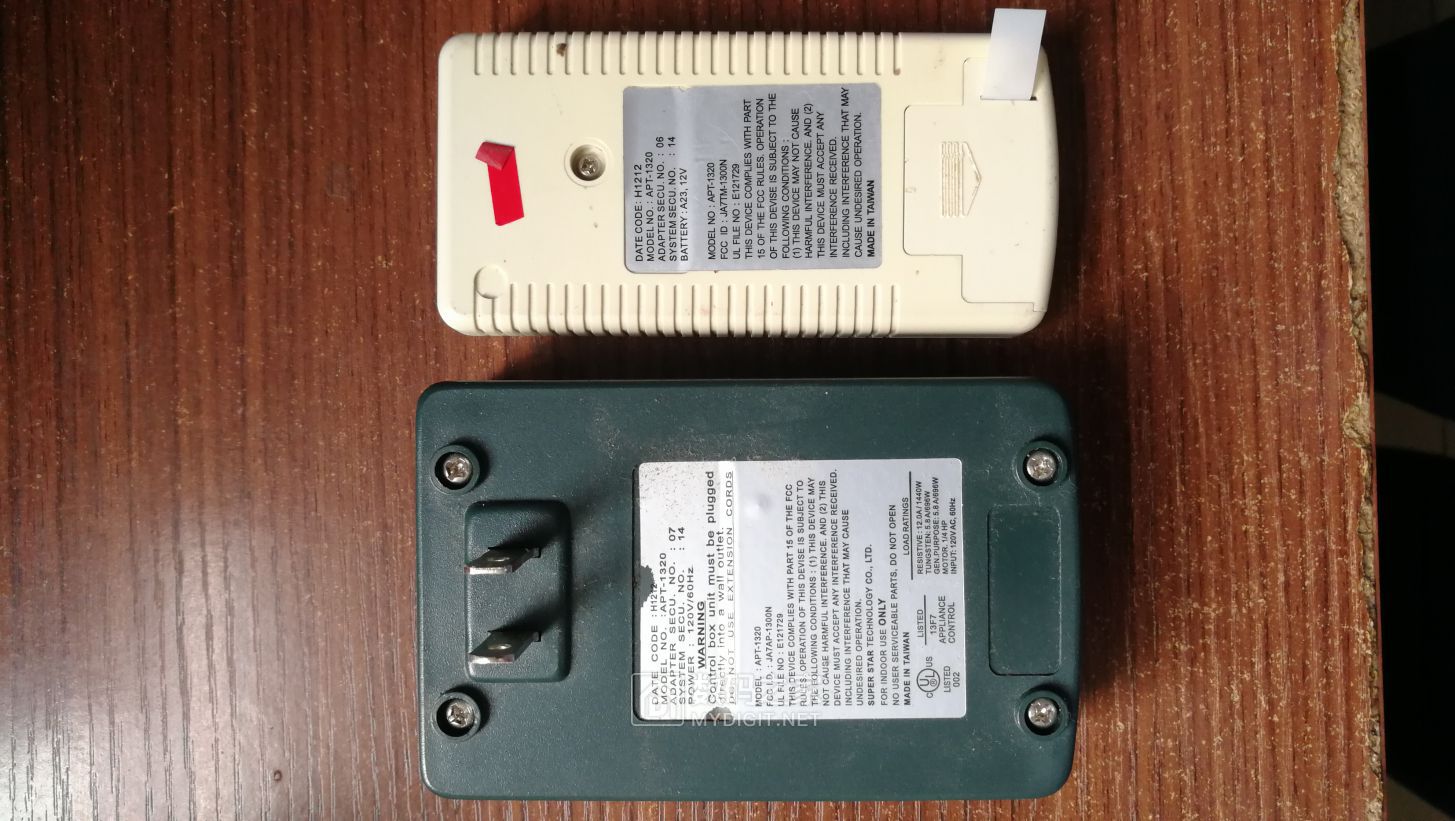

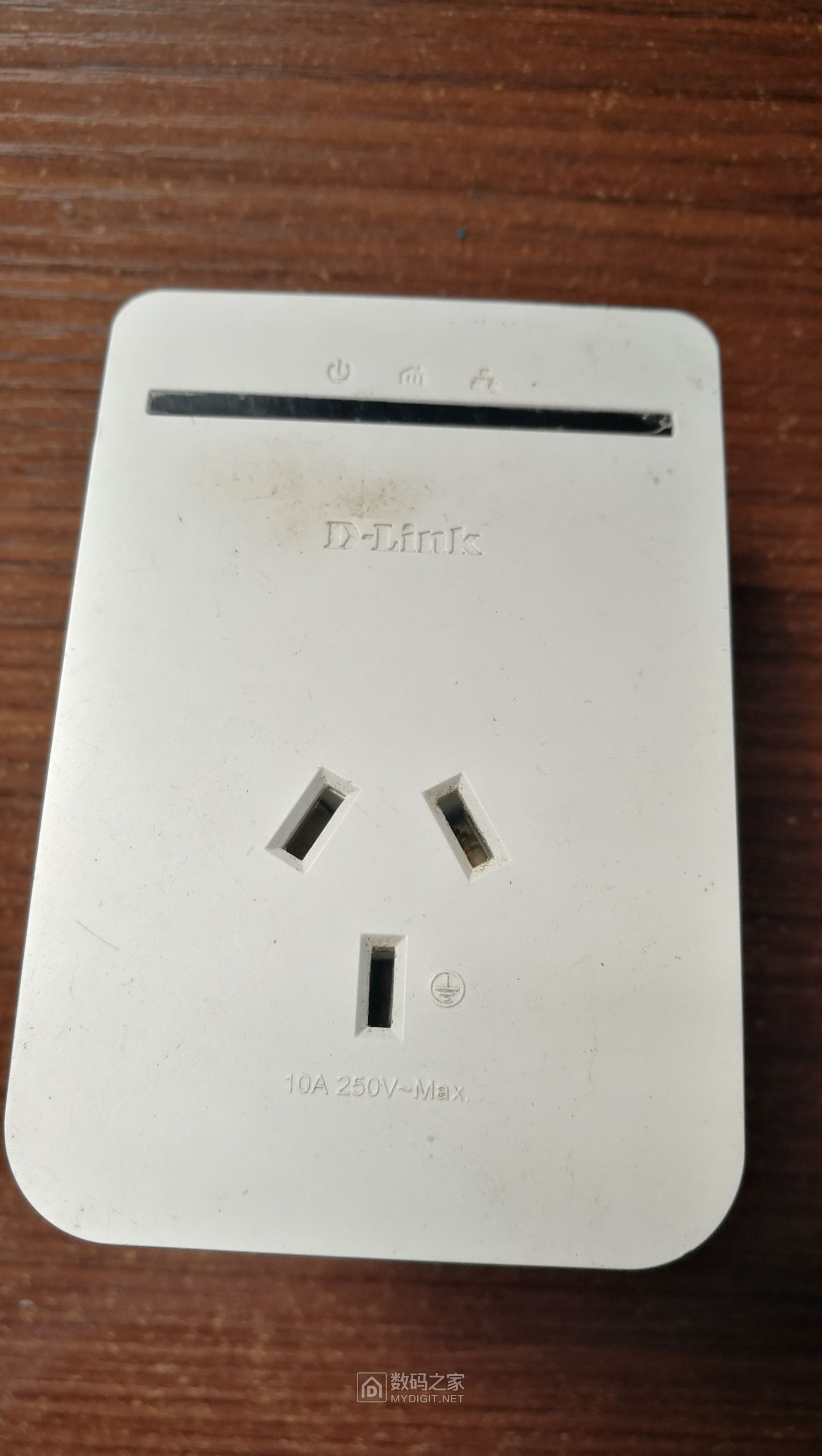

原来买过一款电力猫,在老站有发帖http://bbs.mydigit.cn/read.php?tid=2331016

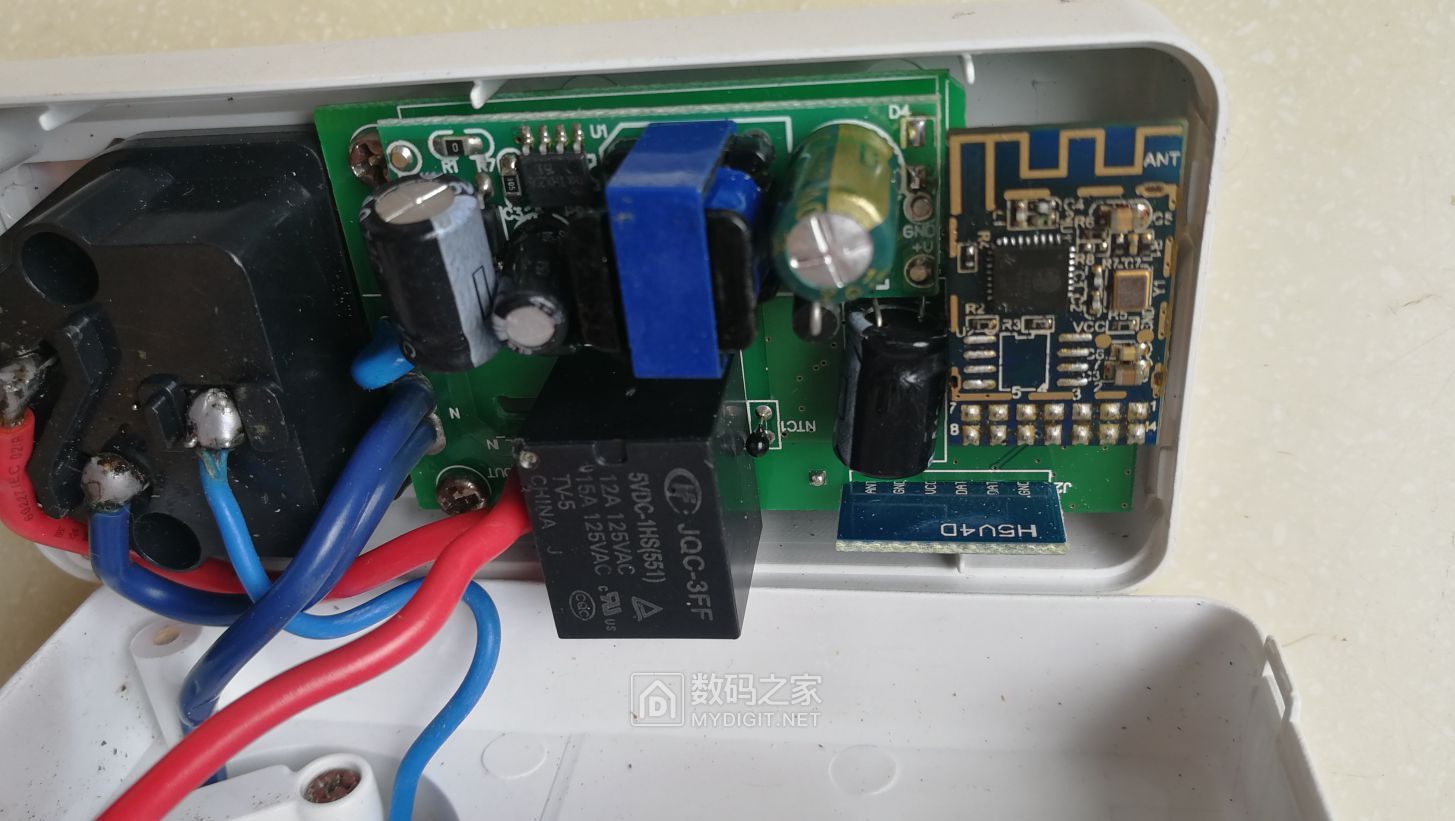

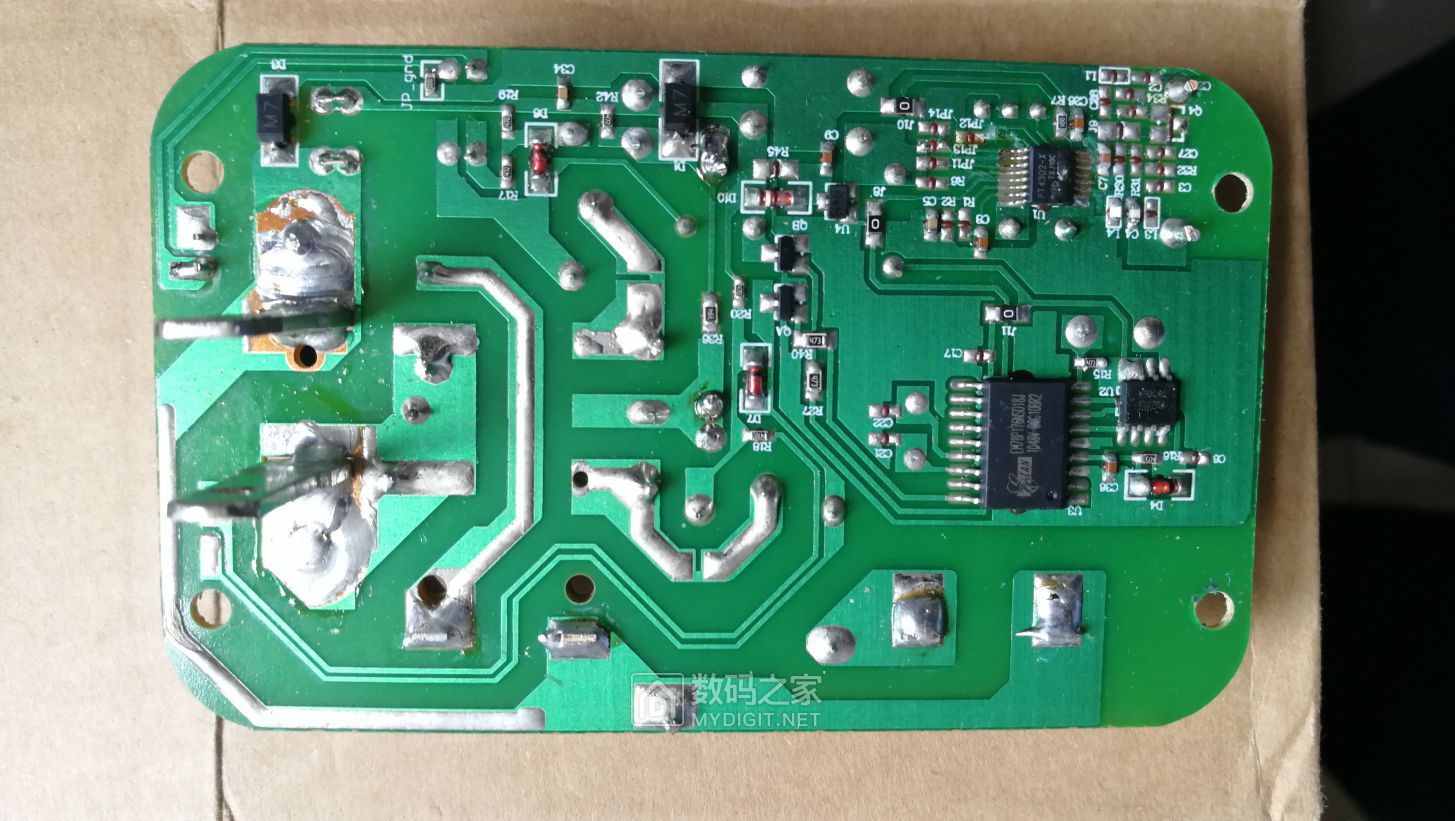

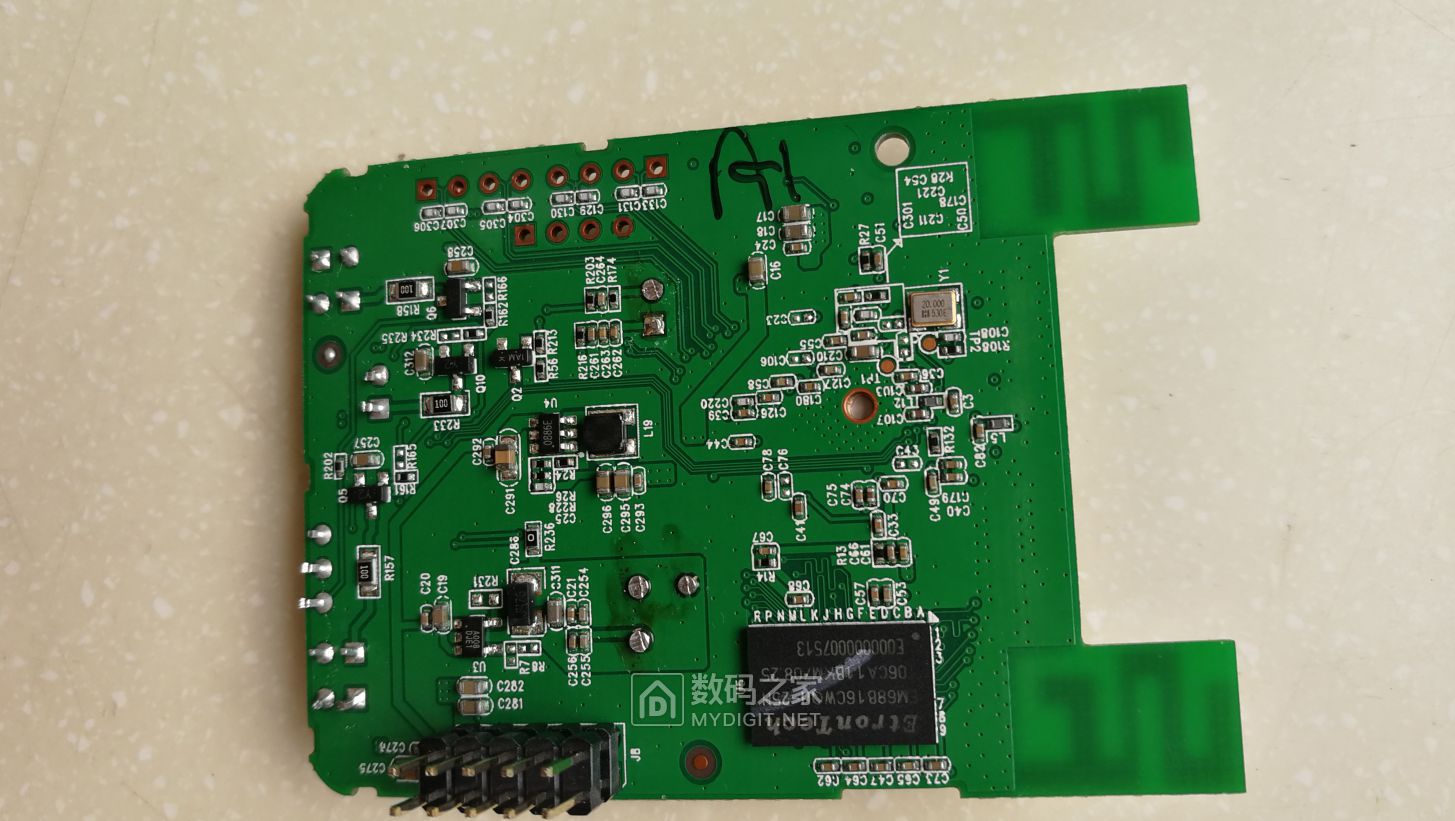

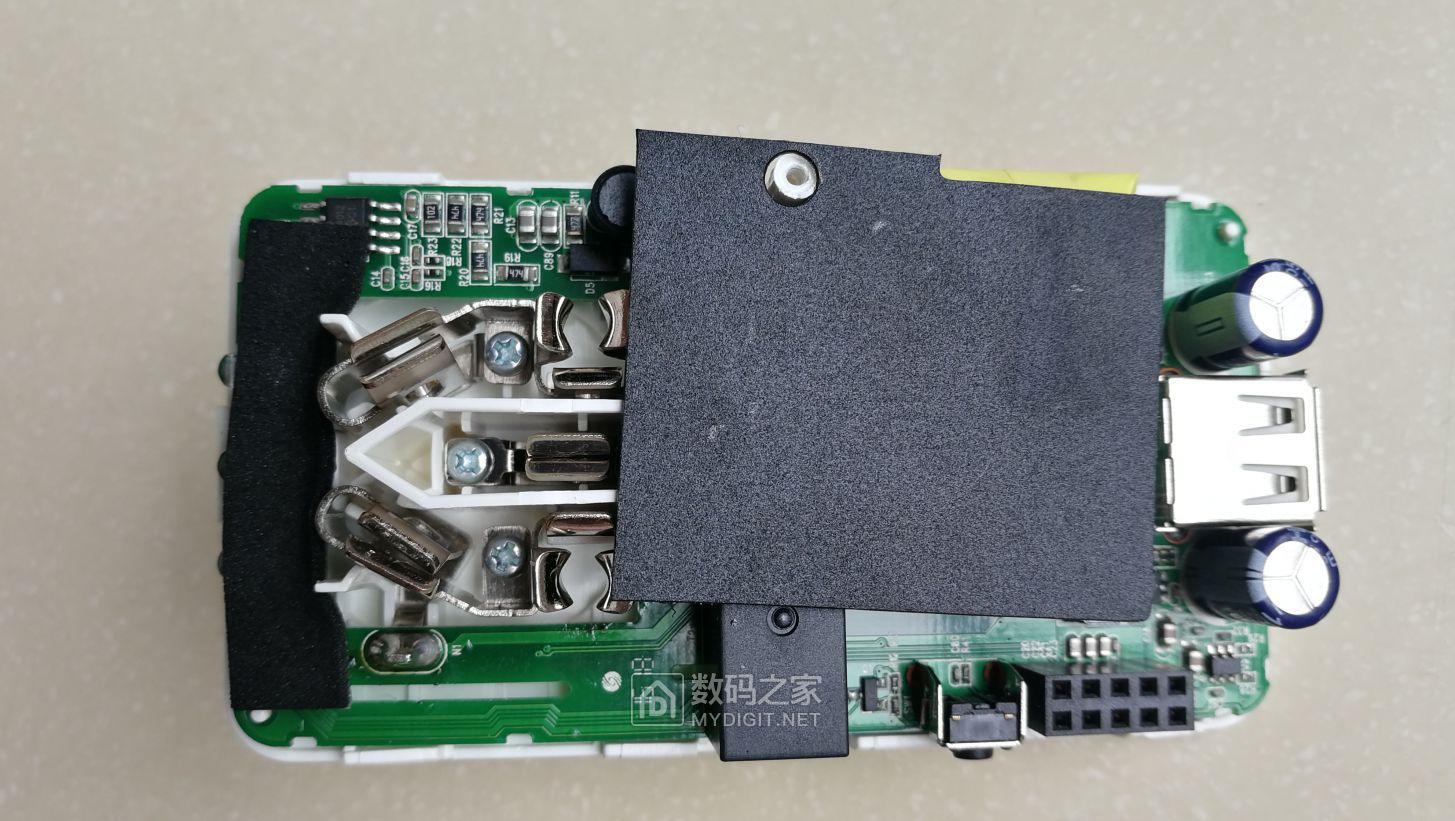

内部空间挺大的,且正好有输出插座,可以加装ESP8266模块和继电器,于是买来HLW8032,继电器,电流互感器等,已经焊好了一部分电路,但是终究没有完成。放置了好几年了。





4、多年后的今天陶垃圾算是DIY了一个

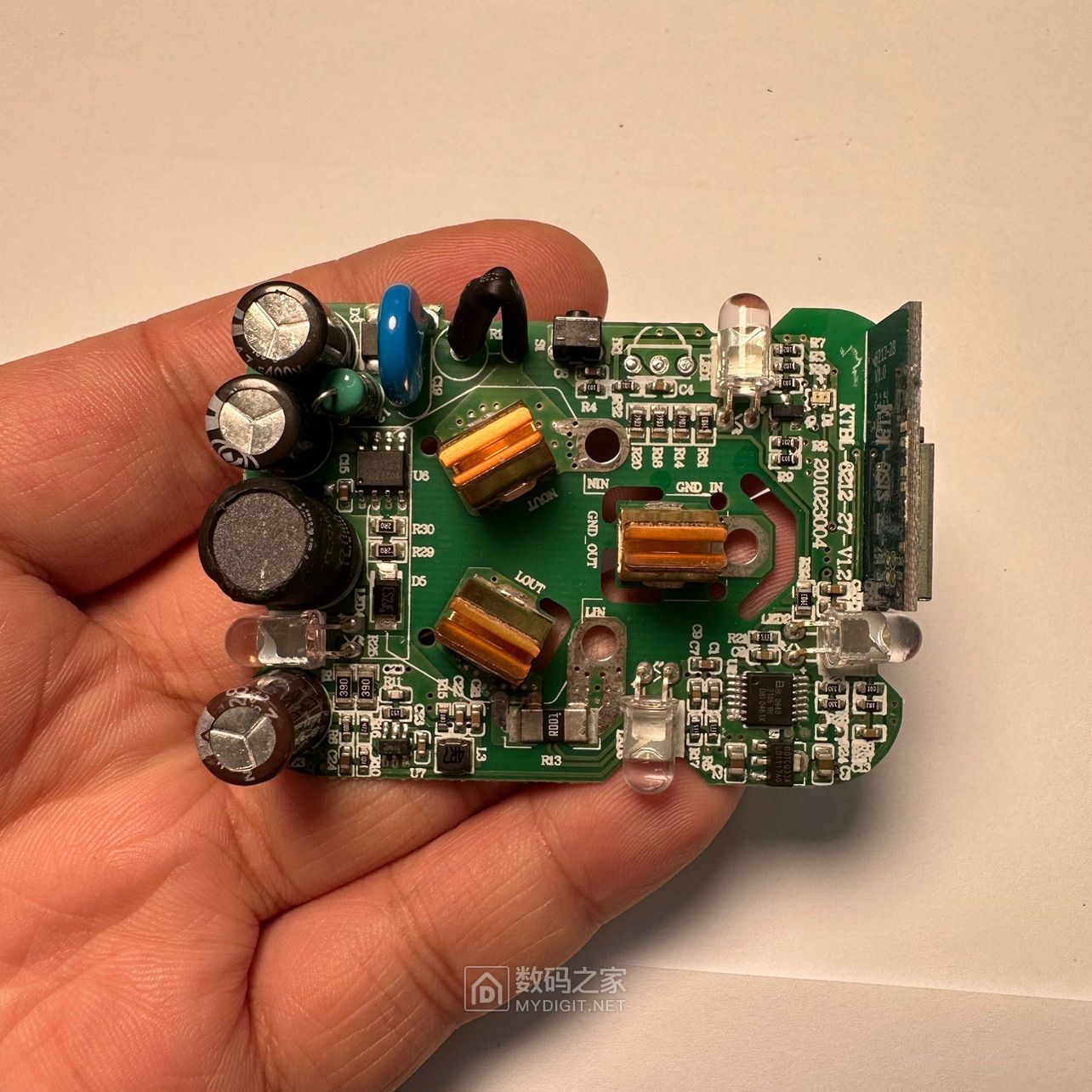

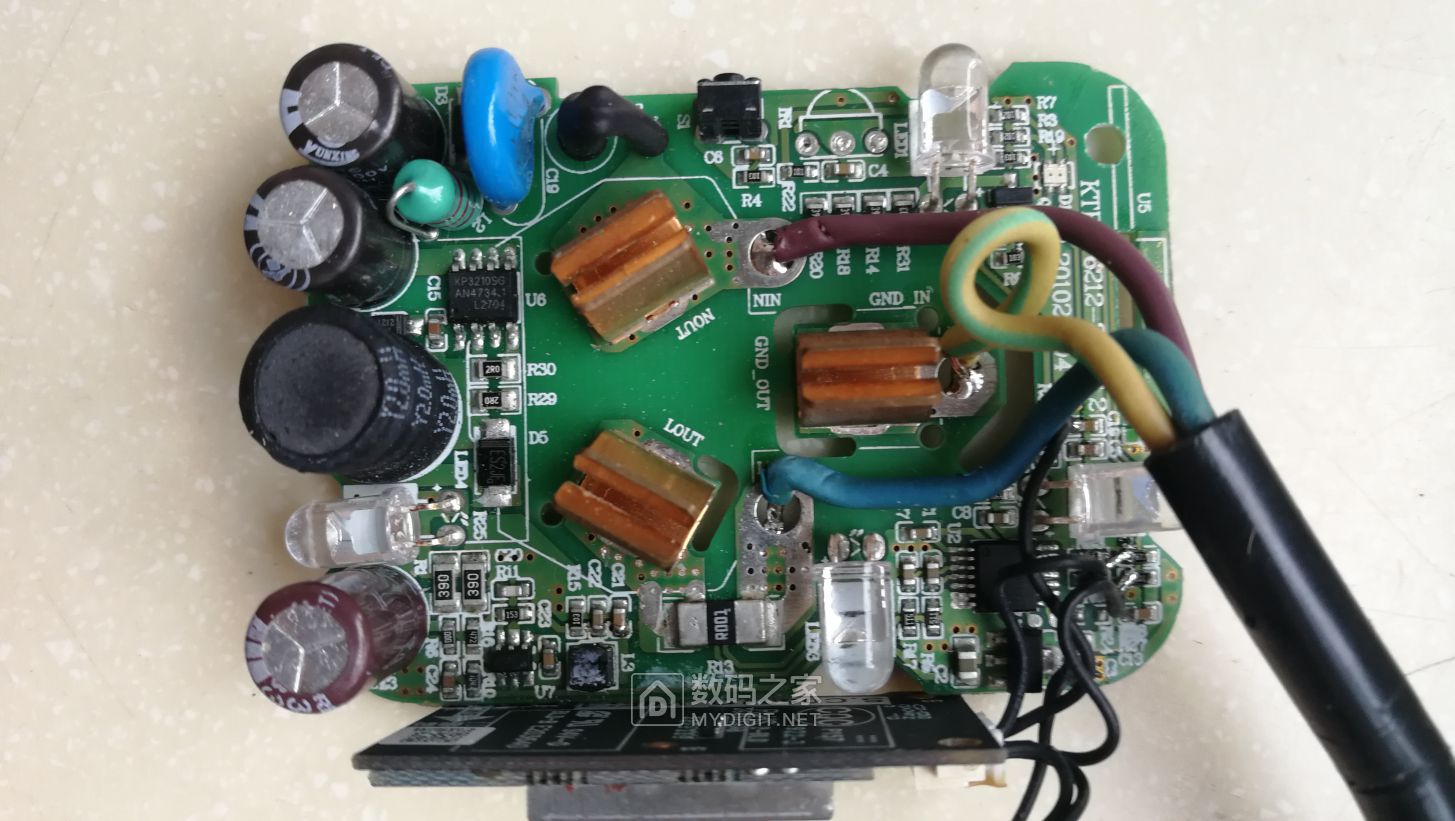

这个板子不到3元,评论说有BL0940计量芯片,可以测量功率,于是入手2pcs


改造开始,壳子是个问题,拿上面各种壳子比划板子都不太合适,改造难度大。

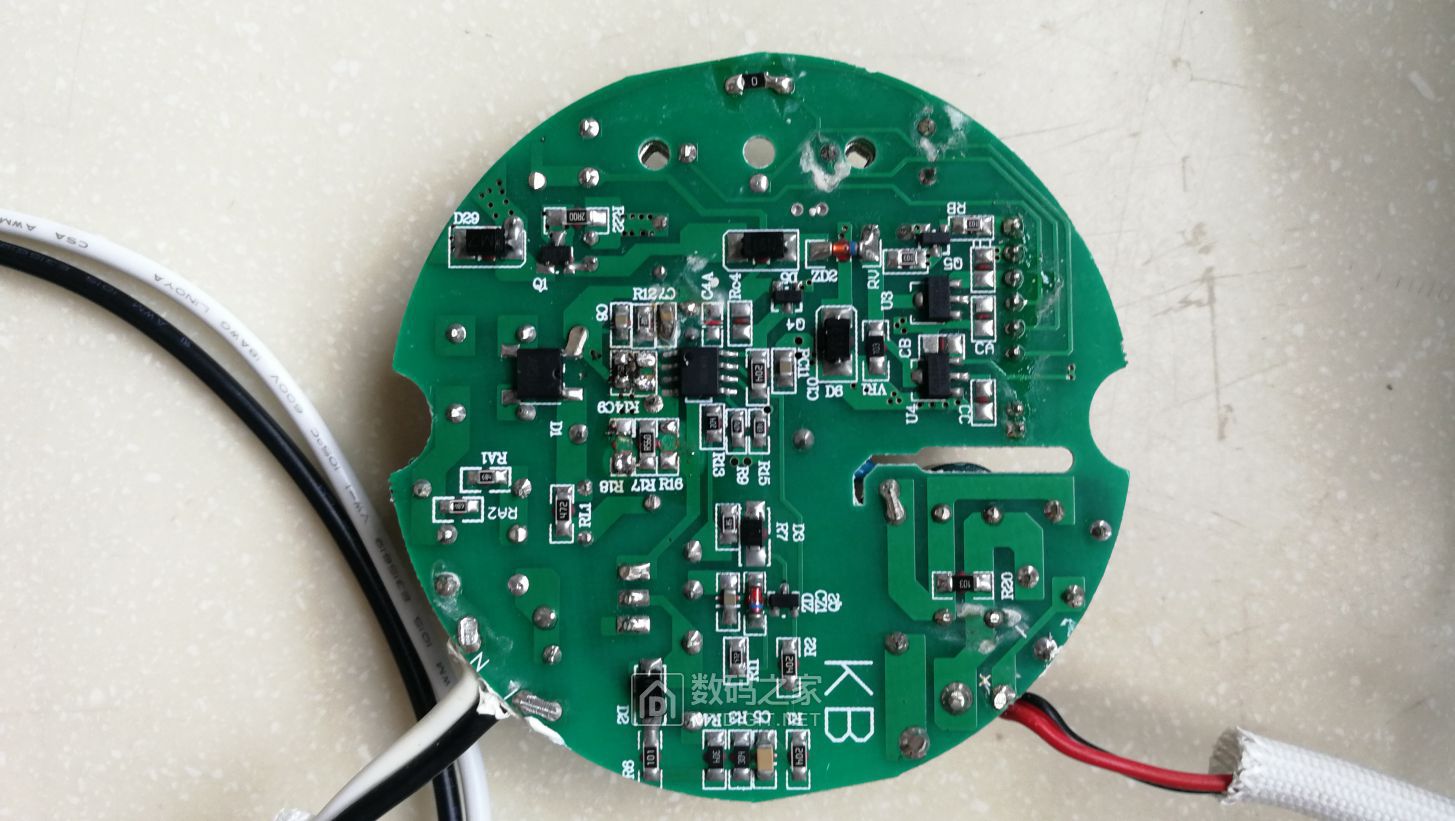

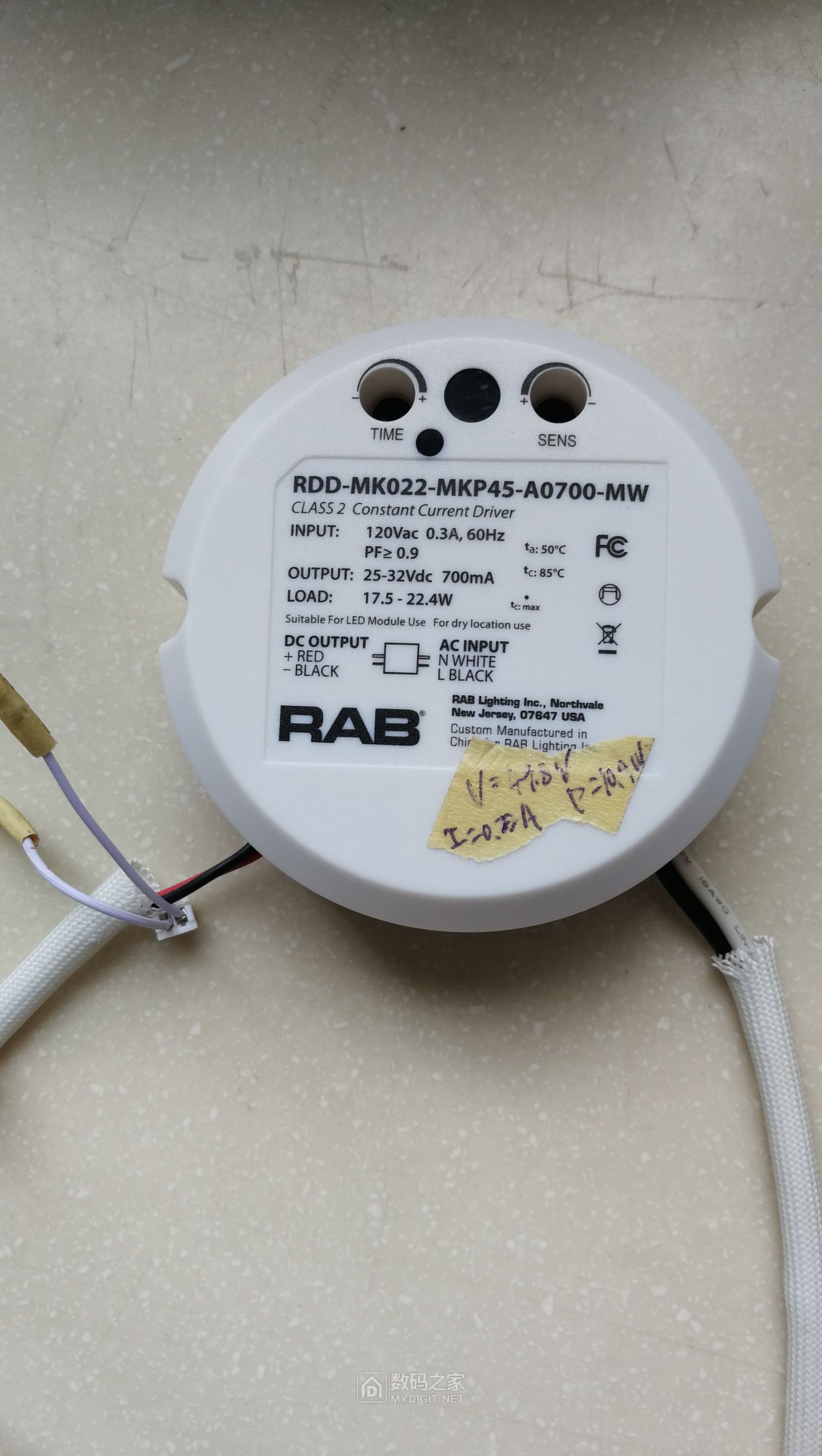

后来发现一款LED驱动的壳子可以,就是这个,也是几元的。

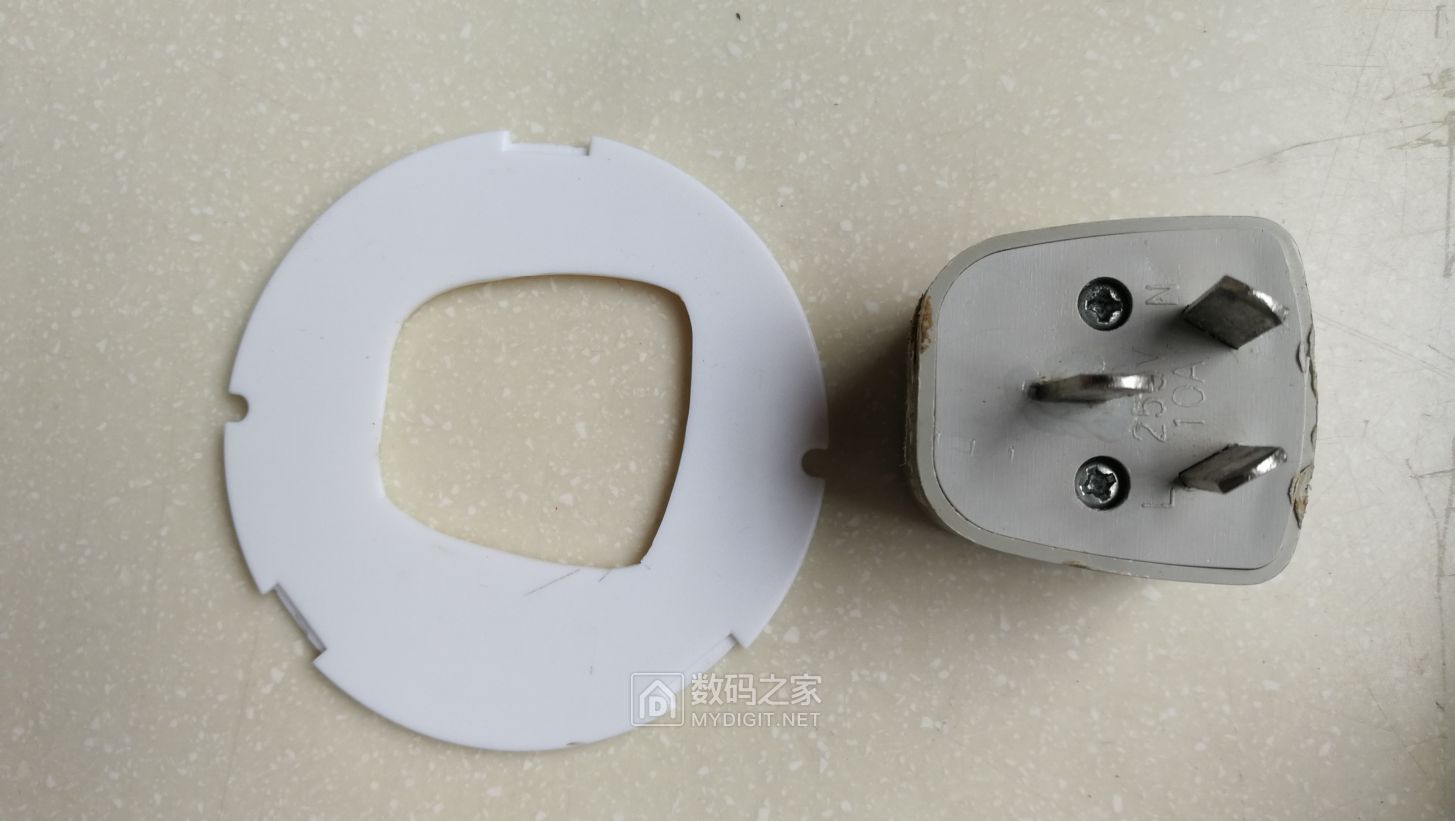

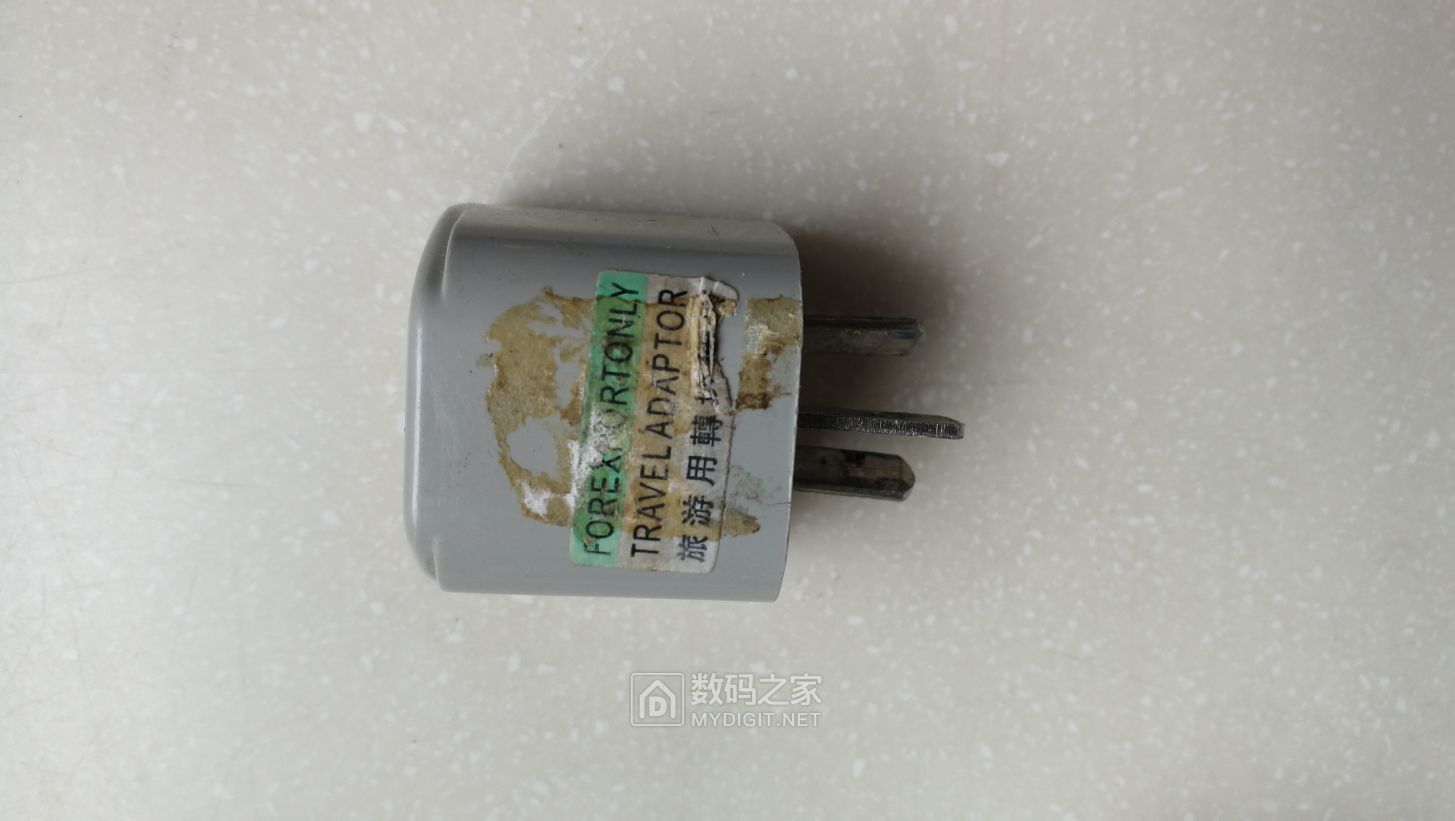

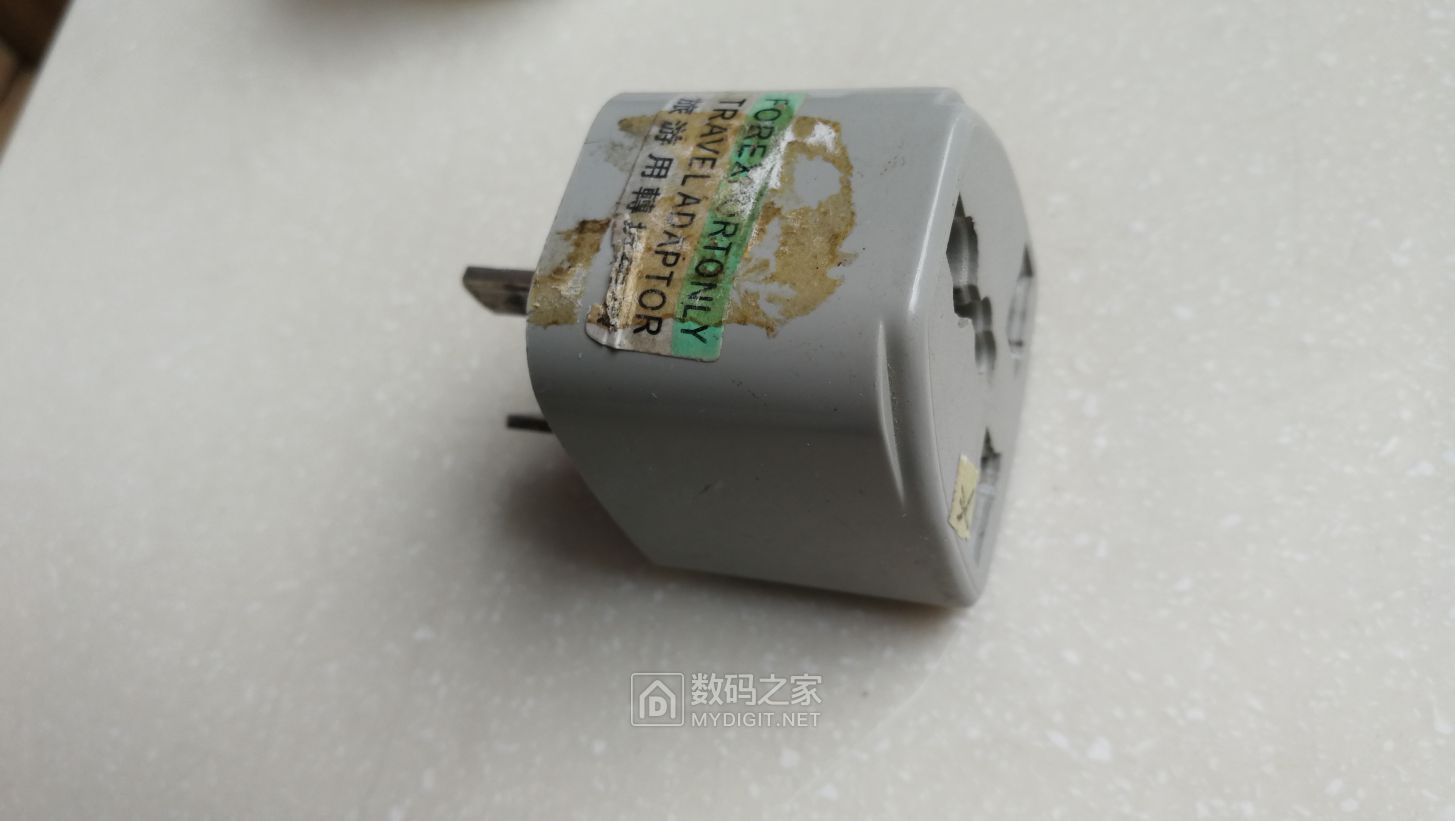

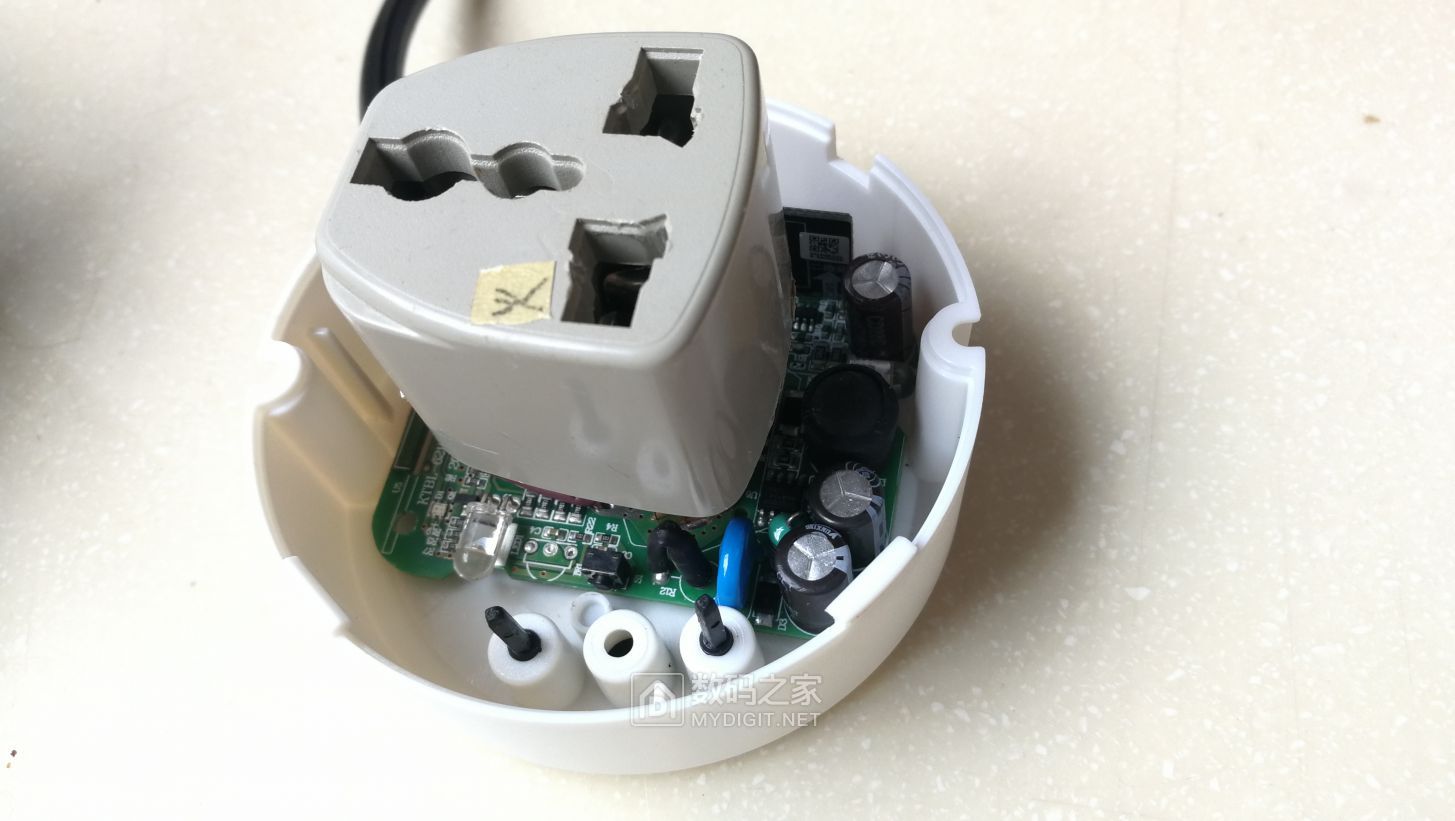

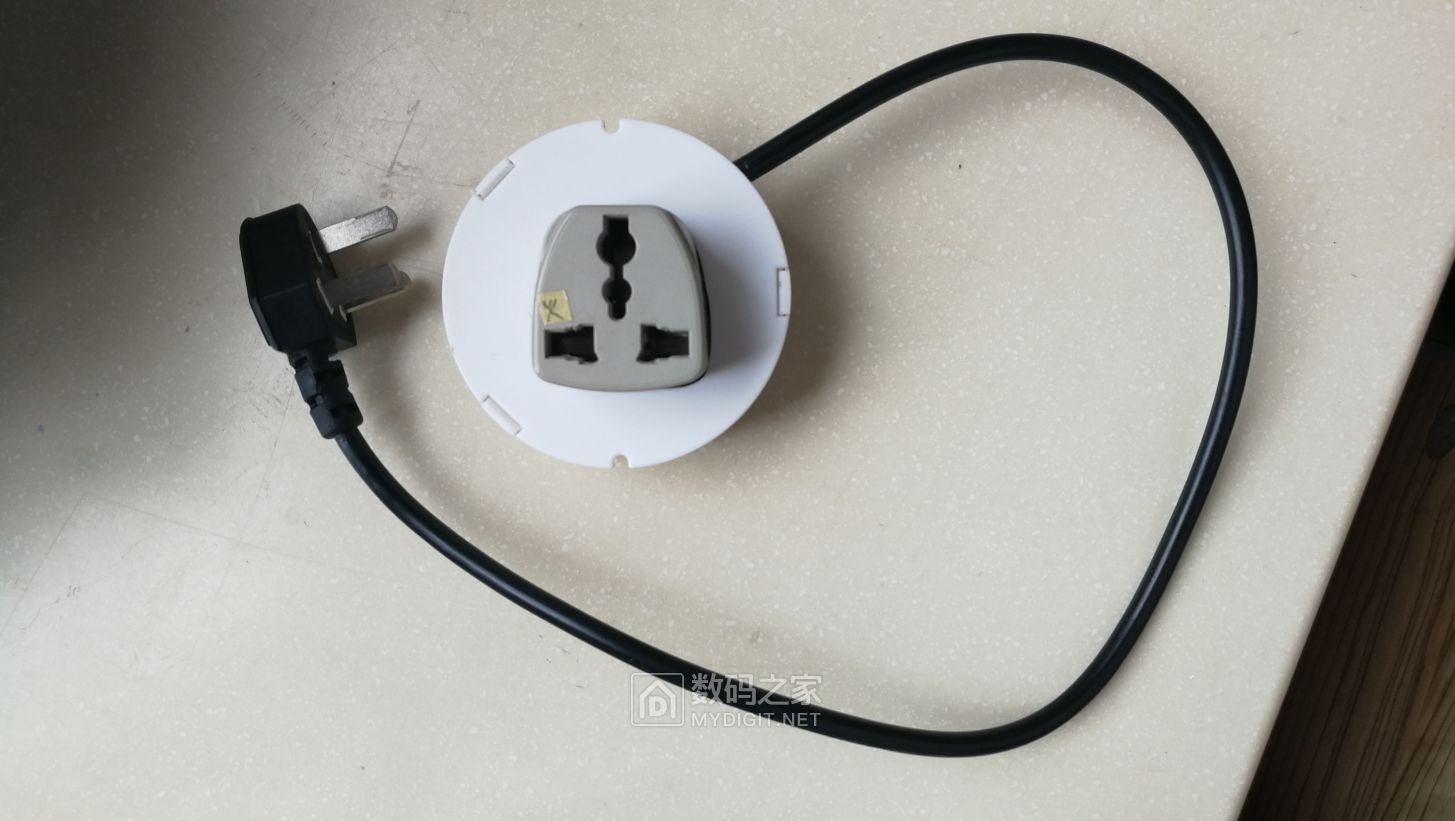

但是这个板子是3脚插座,于是加个转换座。LED驱动盖上用1元电磨打个孔





装上,就是这个效果了。

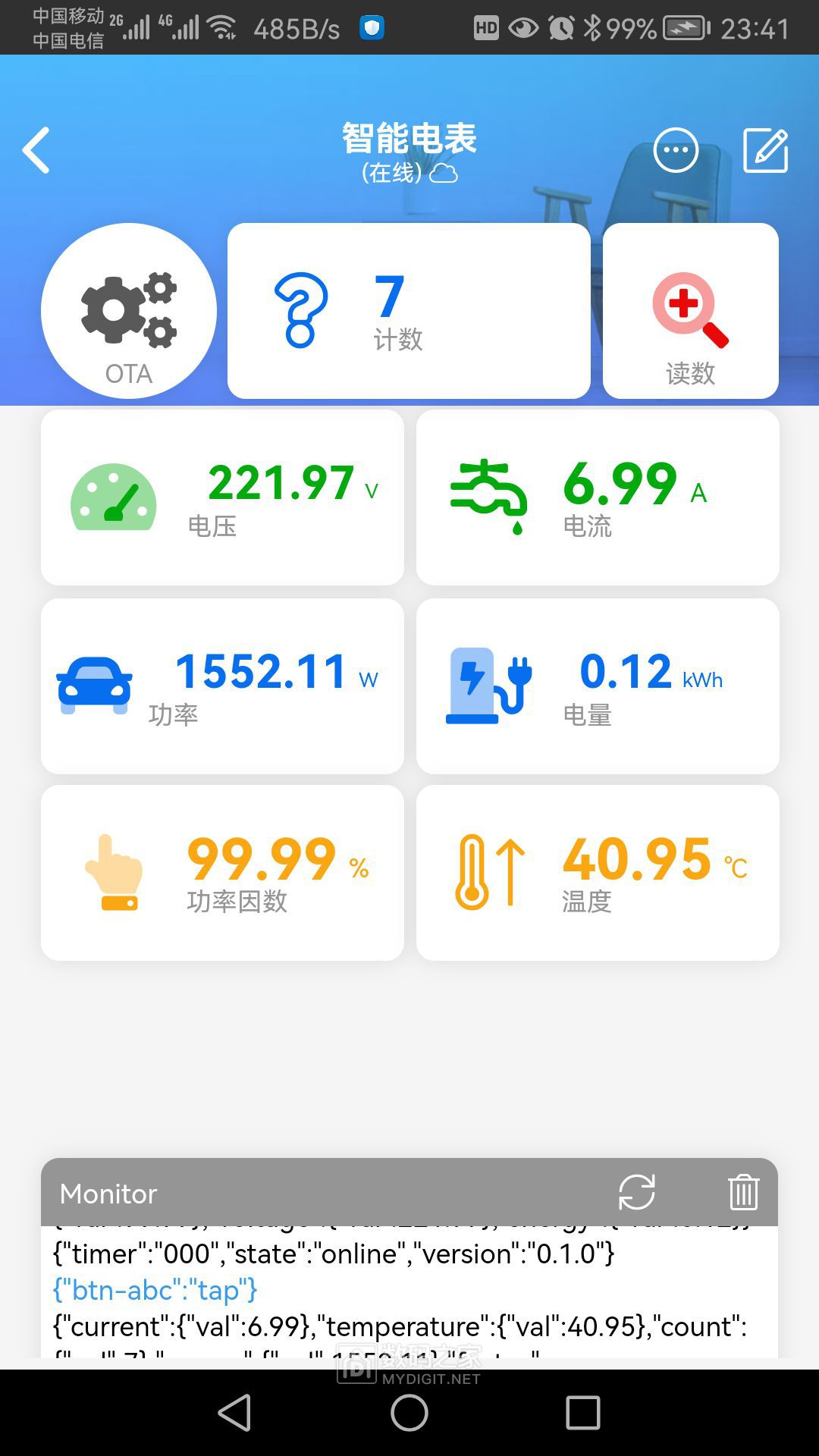

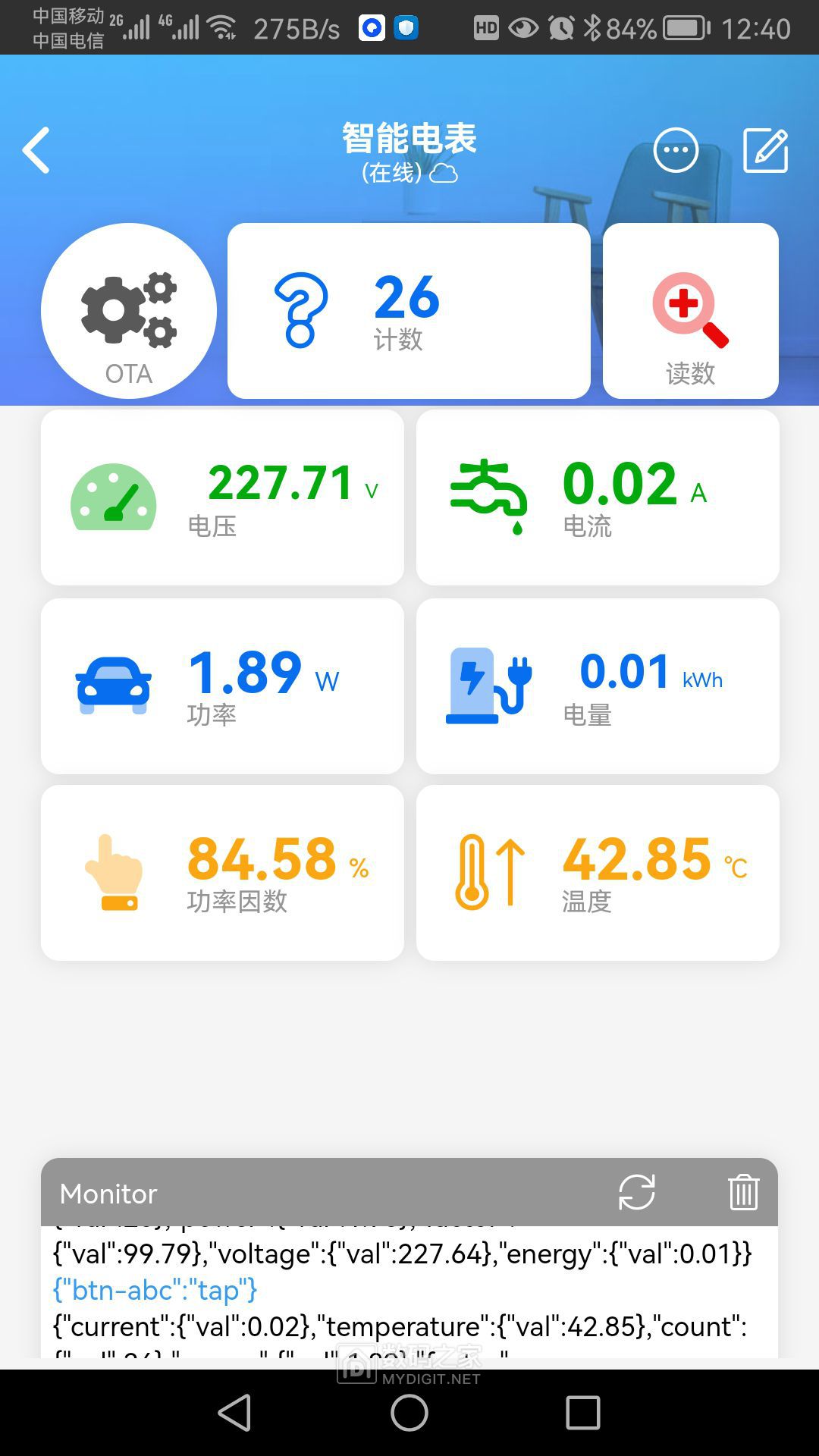

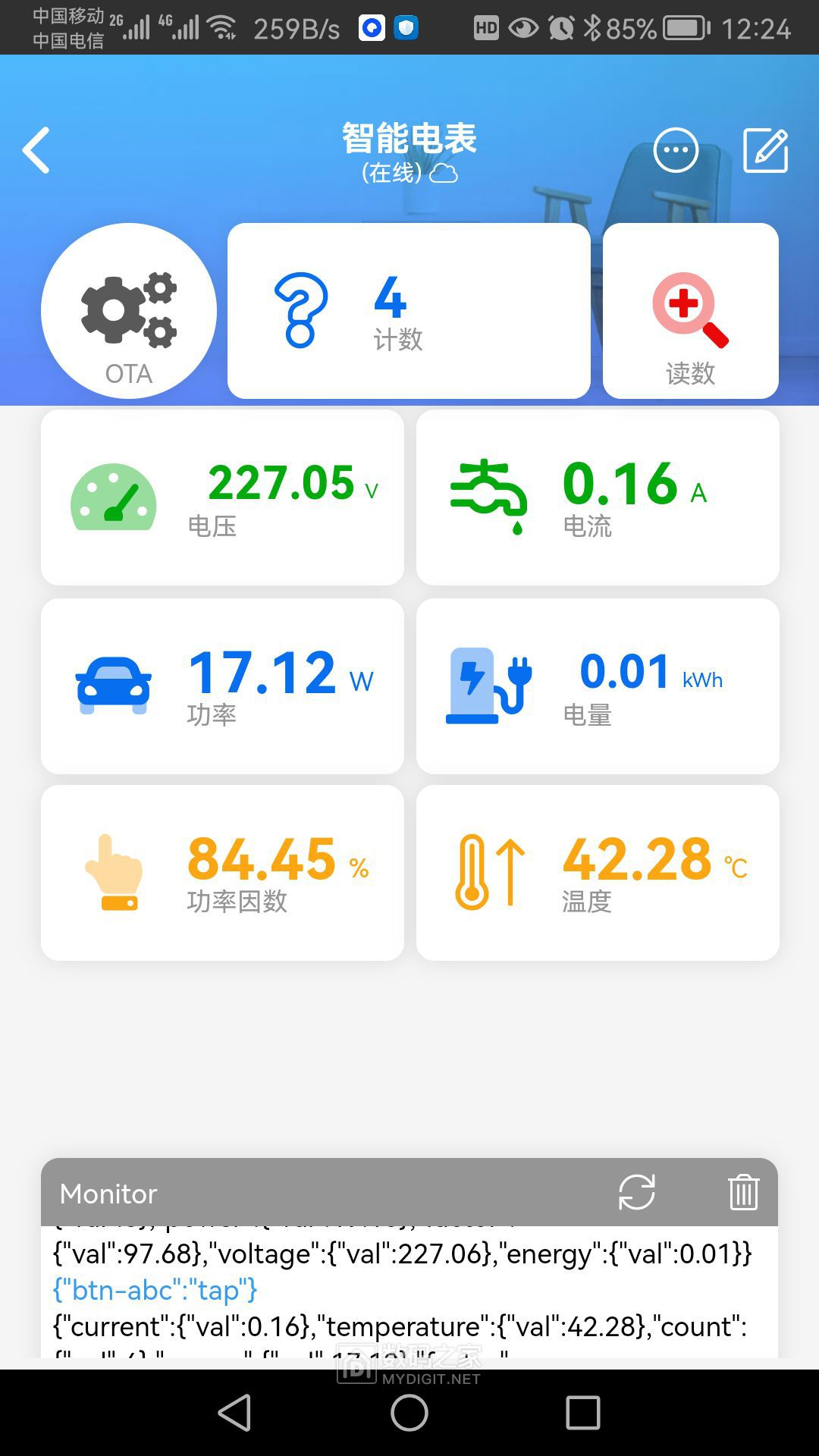

app还是用点灯科技,界面如下,电吹风最大档功率。代码后面附上。

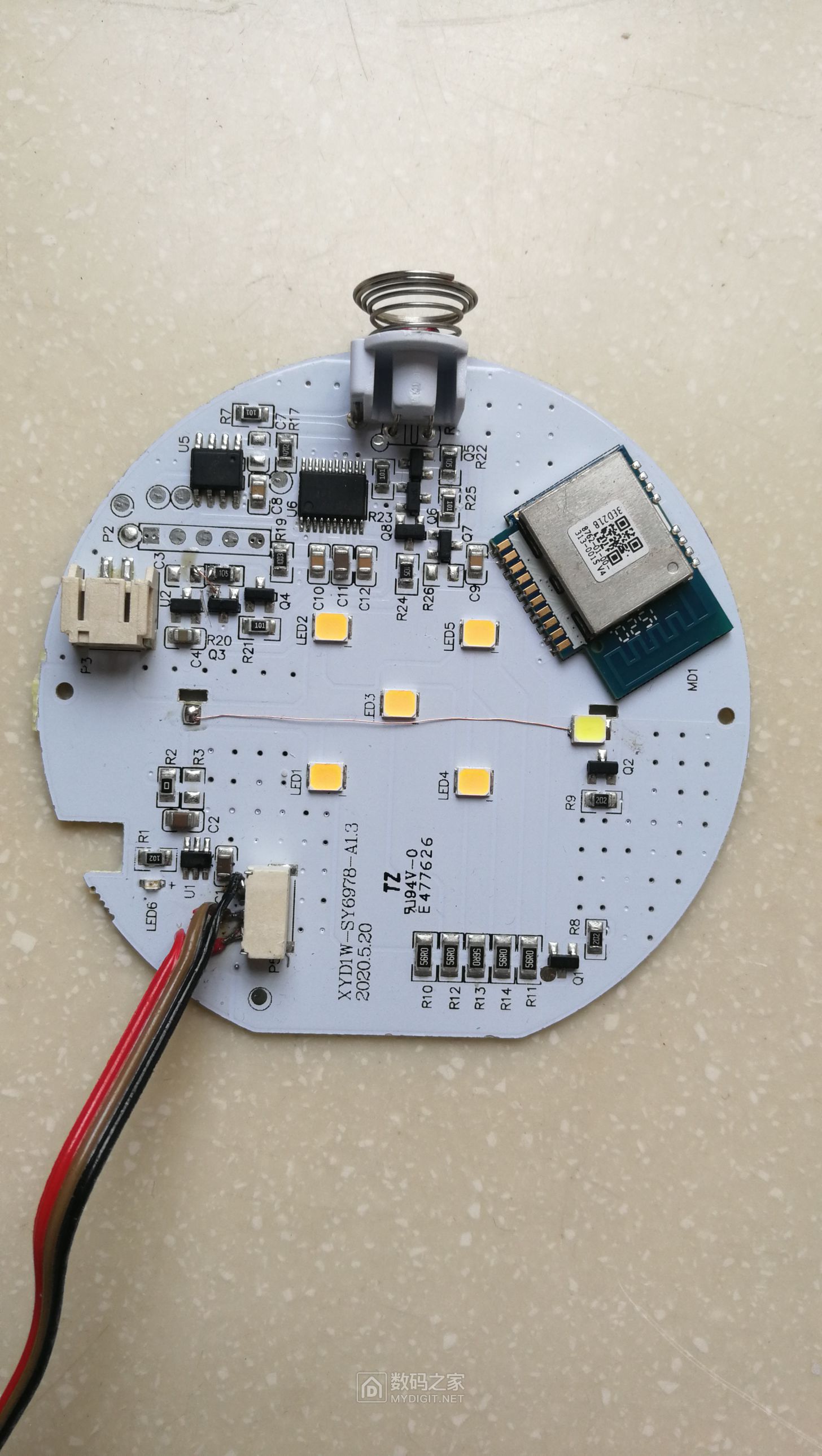

其实原来板子上的Wifi模块可以更换为上面发过图的佛山小夜灯上面的蓝牙模块(白色圆形板子),管脚是兼容的。这个蓝牙模块有SDK可以编程,用蓝牙串口发送到手机上。我用ESP32蓝牙试过是可以发送电量信息到手机上的。

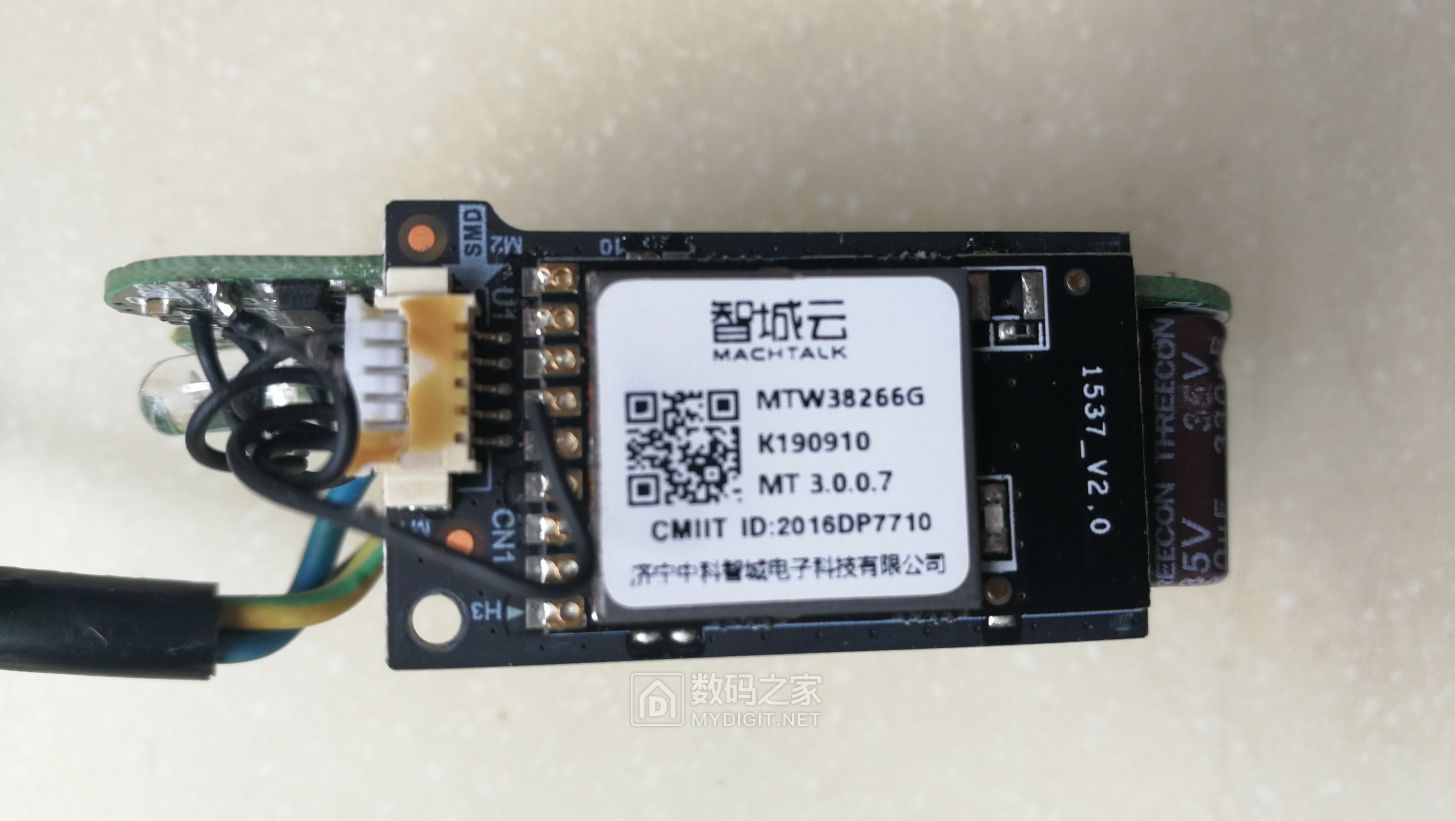

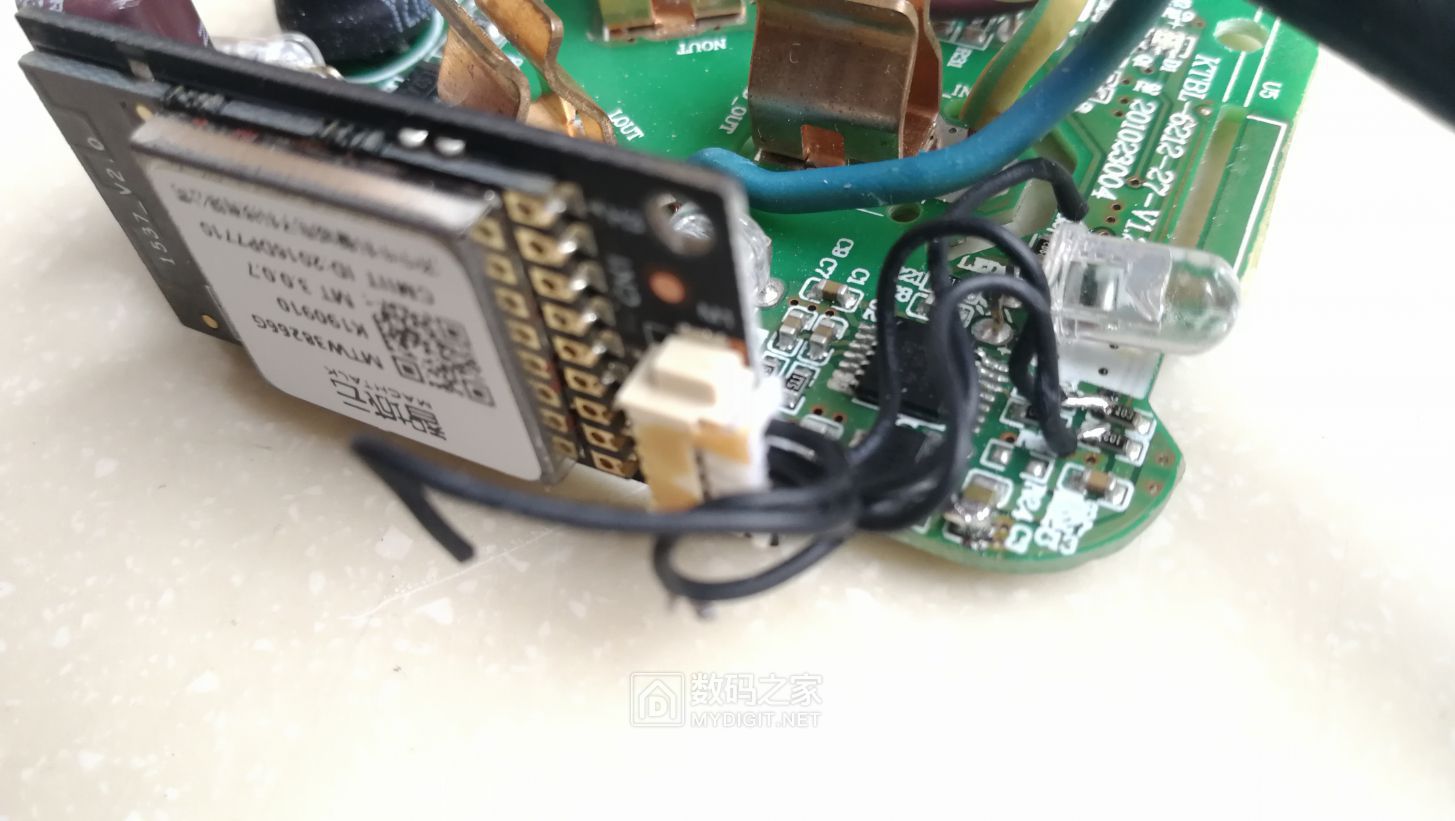

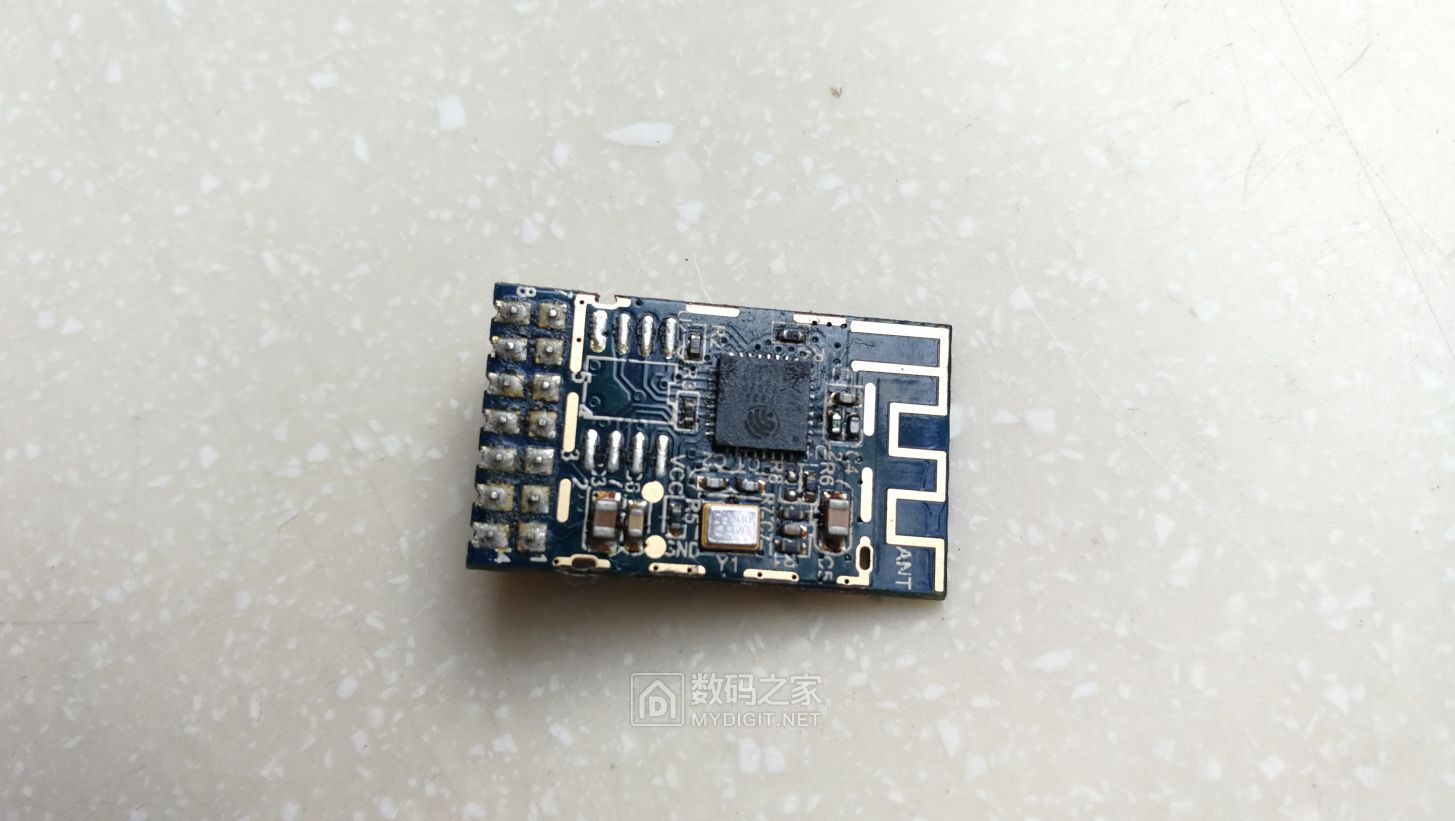

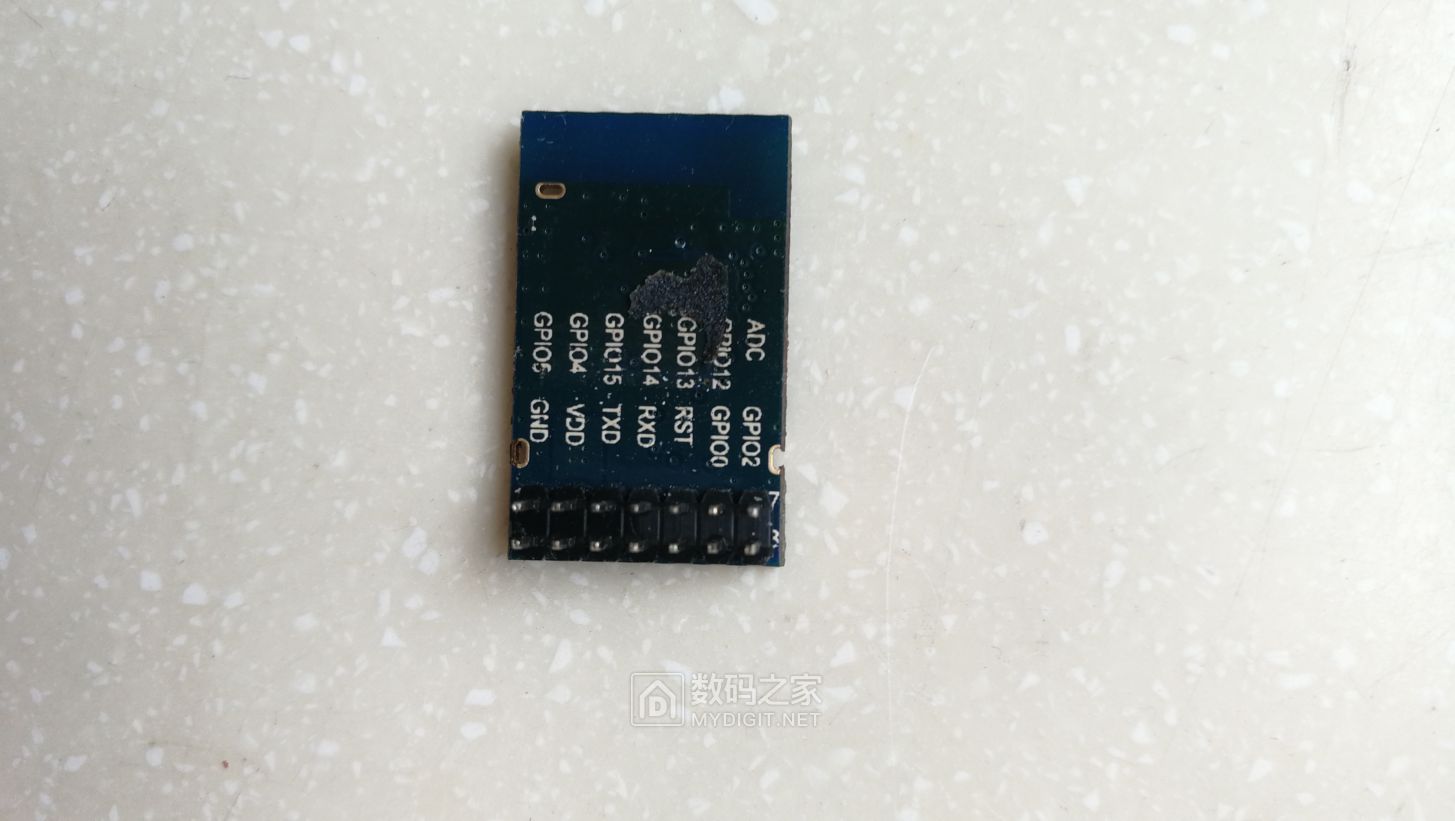

我用的还是ESP8266模块,就焊了4跟线,电源,地,串口2跟线。模块也是拆机的,废物利用。来自于这个https://www.mydigit.cn/forum.php?mod=viewthread&tid=309835





5、揭开9层宝塔的终极神器

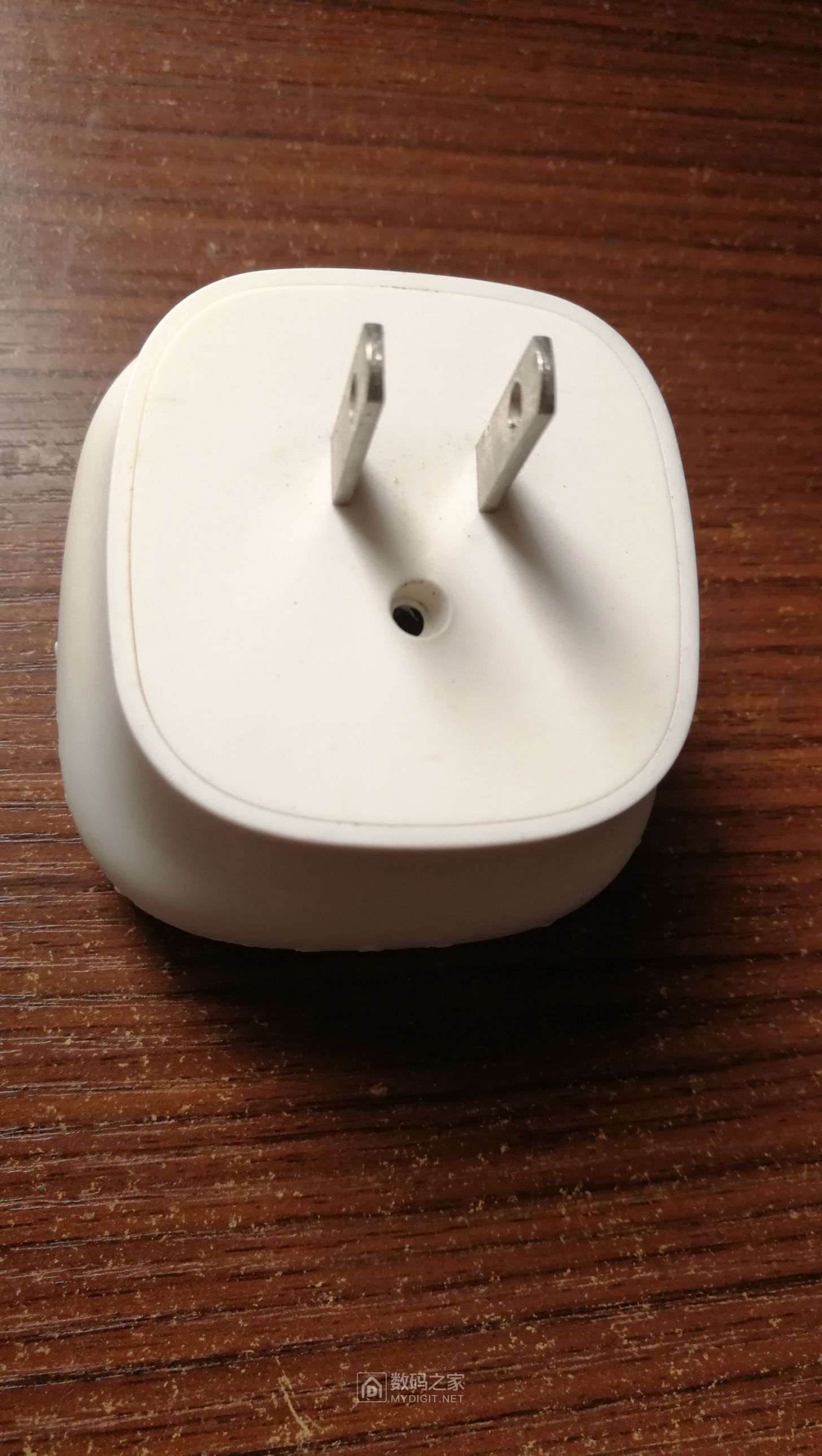

就是这货,9.9元,卖家说APP噶了,查看网上评测不得了,功能多的吓人。其中有一项功能是直连手机,即使APP噶了,还是可以用的,不管了,先入了再说。

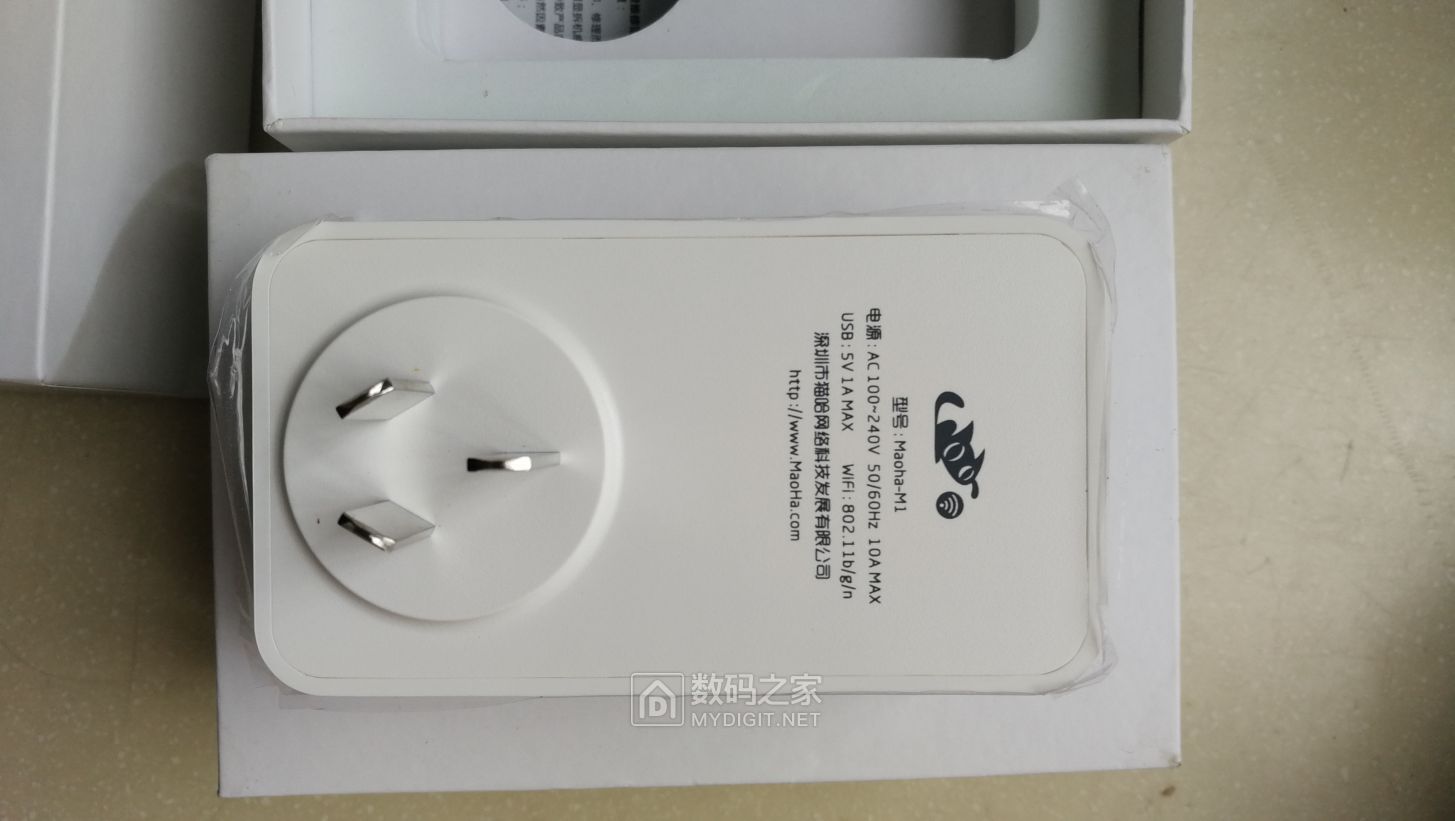

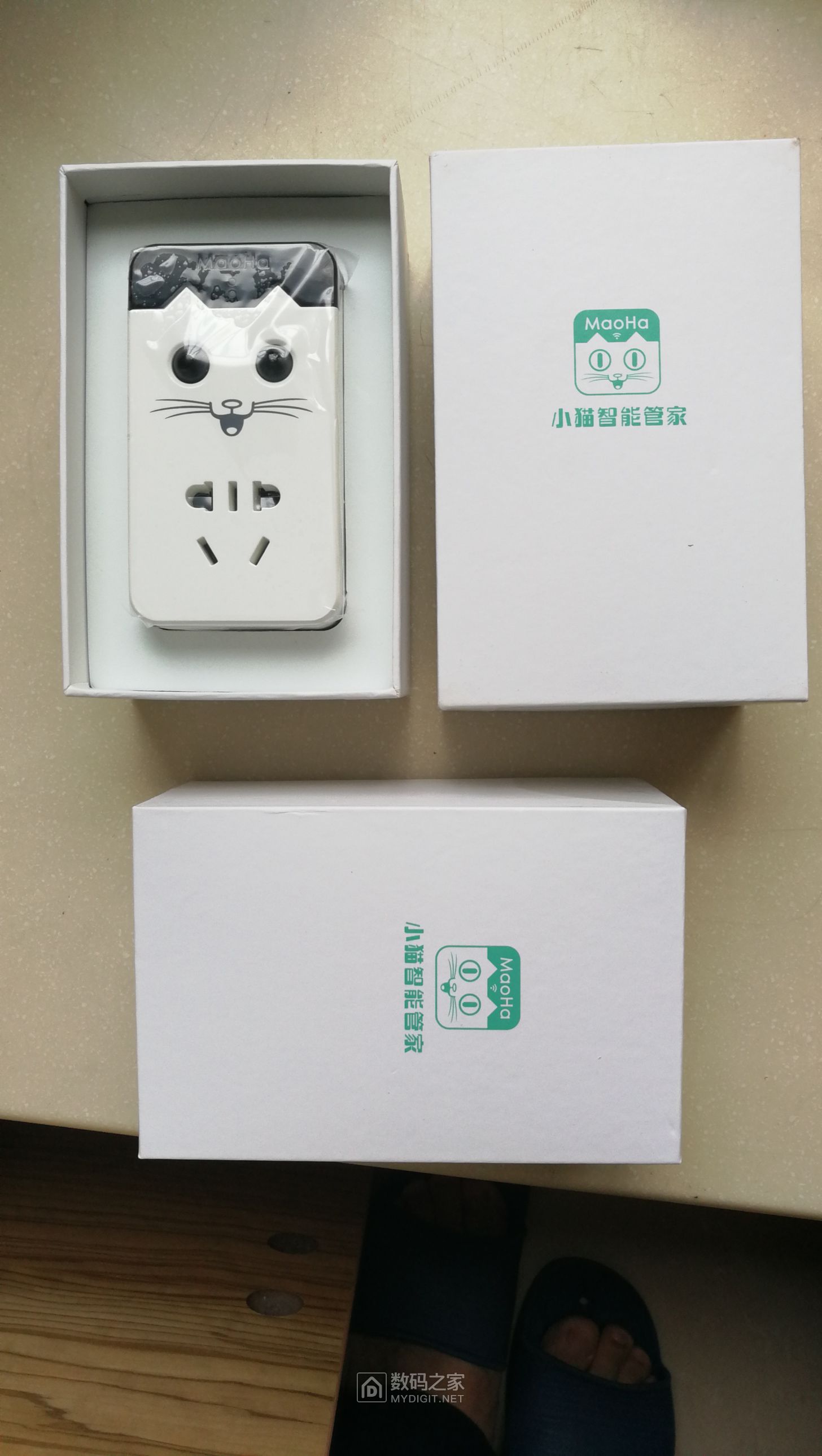

开箱,全新的,

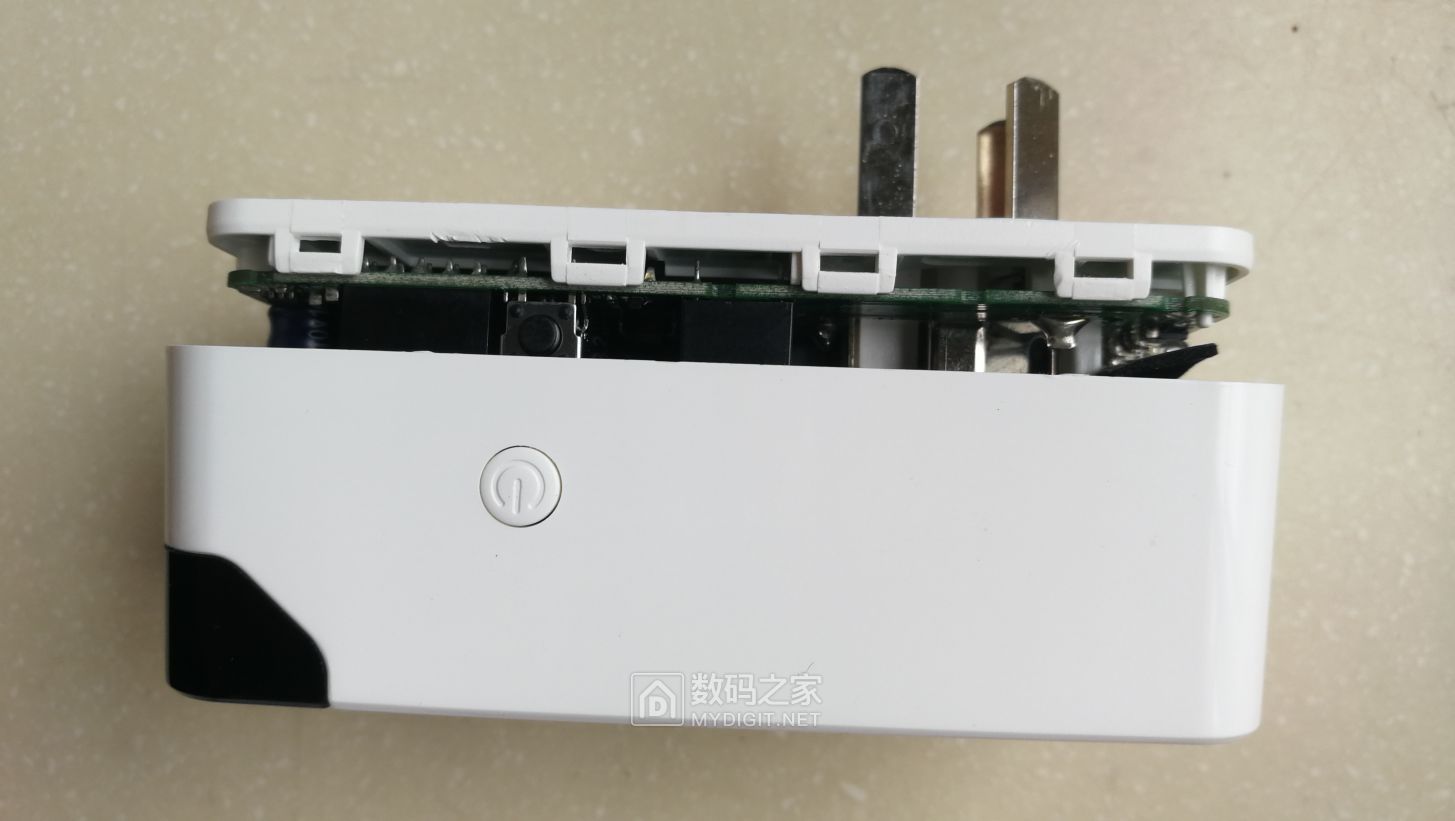

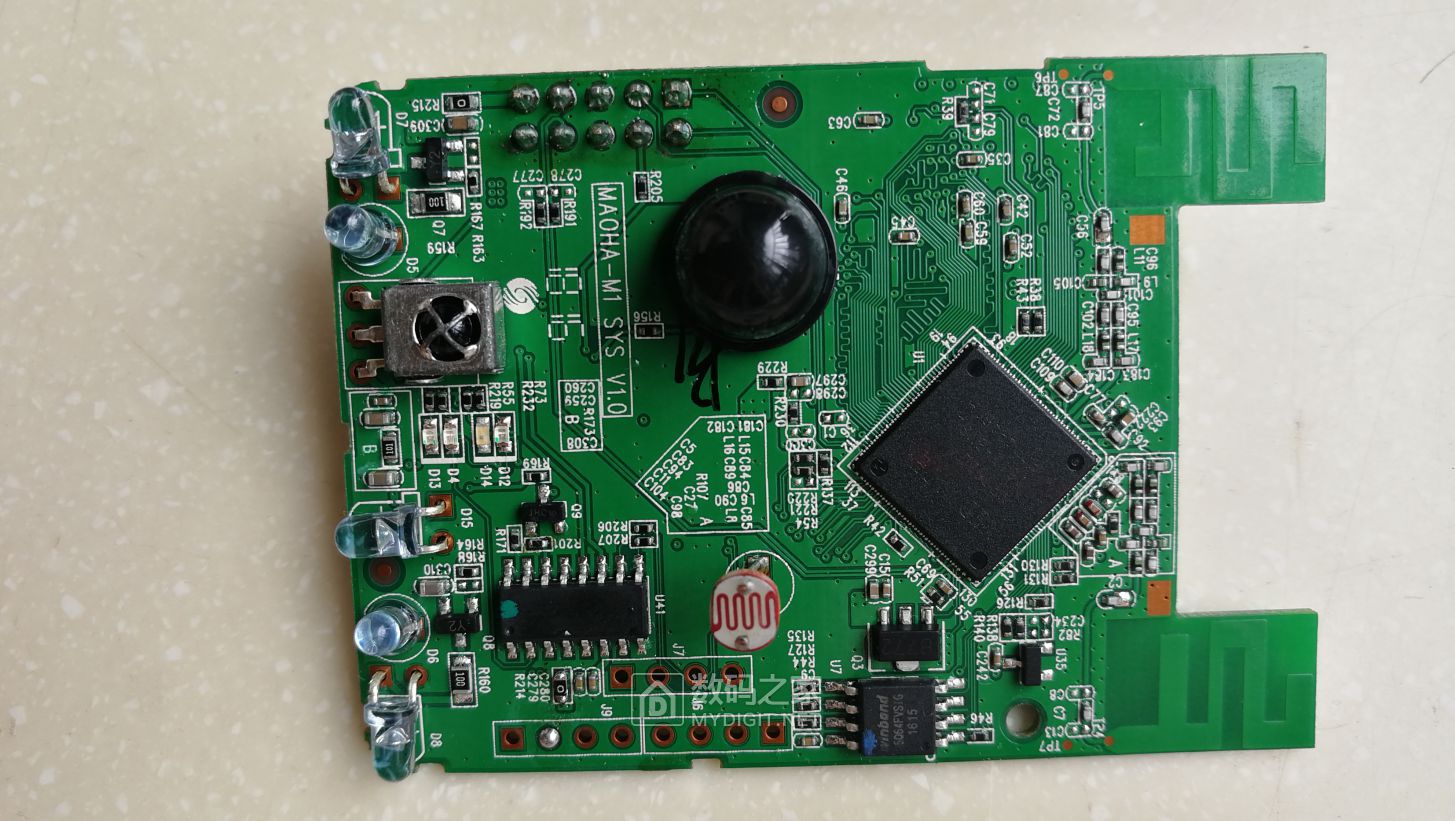

拆开,卡扣设计,很友好。







6、不信app完全不能用
就跟之前帖子一样https://www.mydigit.cn/thread-366711-1-1.html
找app,搜索下载猫哈智能1.5.4版本下载

下面讲解详细连接步骤:
a、安装app,插上插座等待绿灯慢闪,1秒闪一次。
b、按住插座上的按键5秒以上,松开,橙色灯慢闪

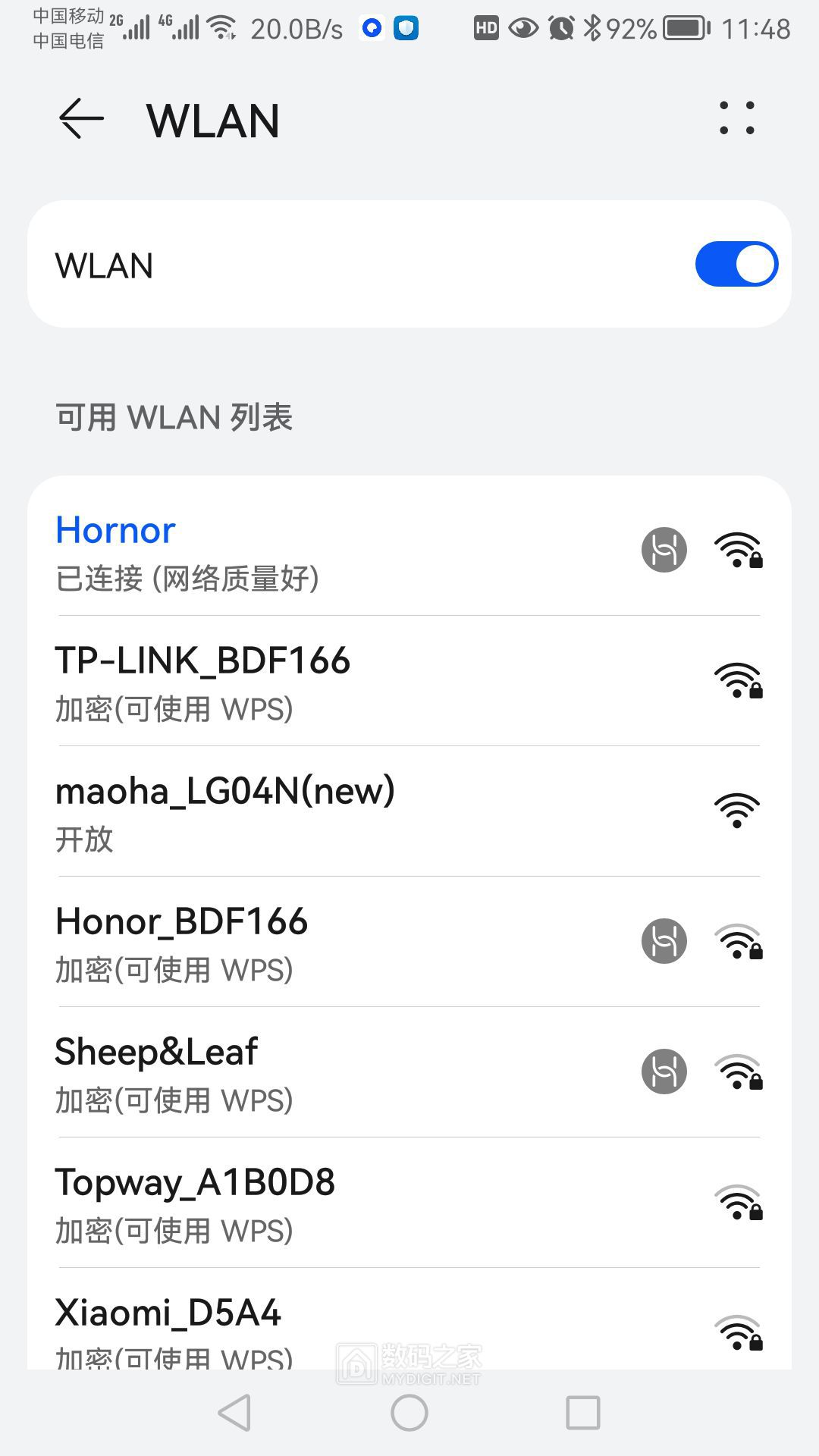

c、手机搜索wifi,发现一个maoha_XXXXX(new)的网络,连上去

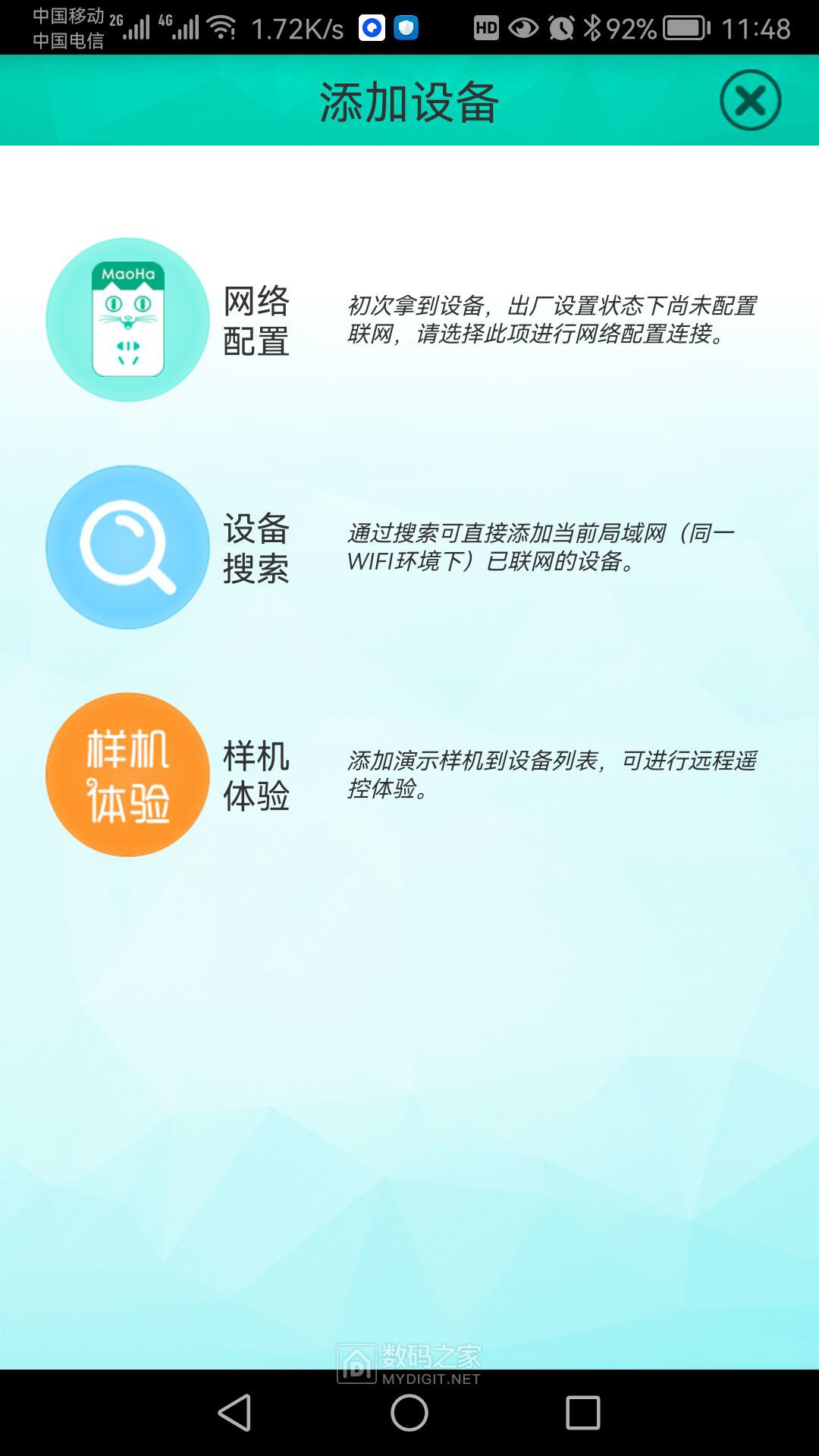

d、打开app,点击添加设备,搜索设备,会发现猫哈设备,添加上

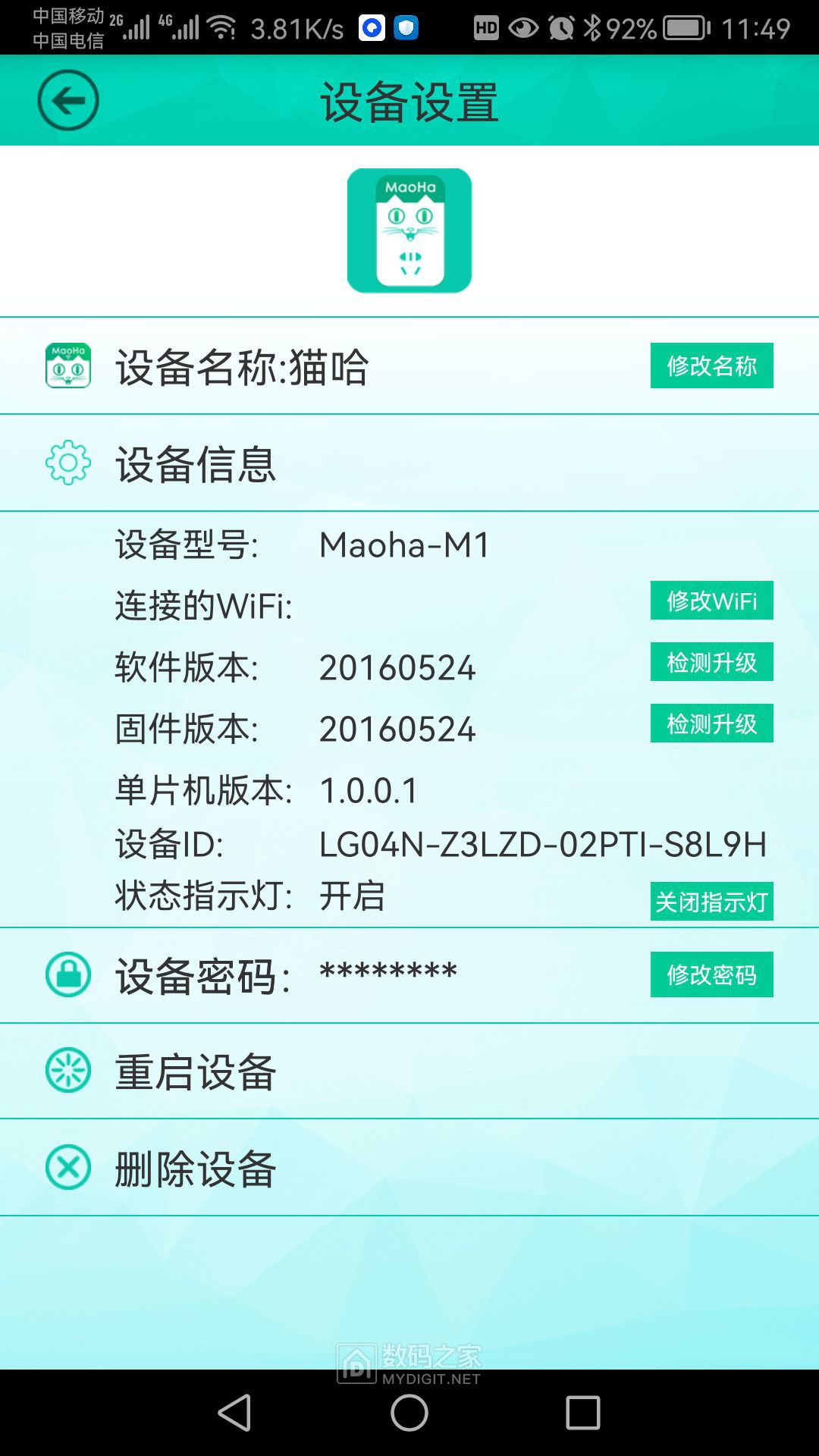

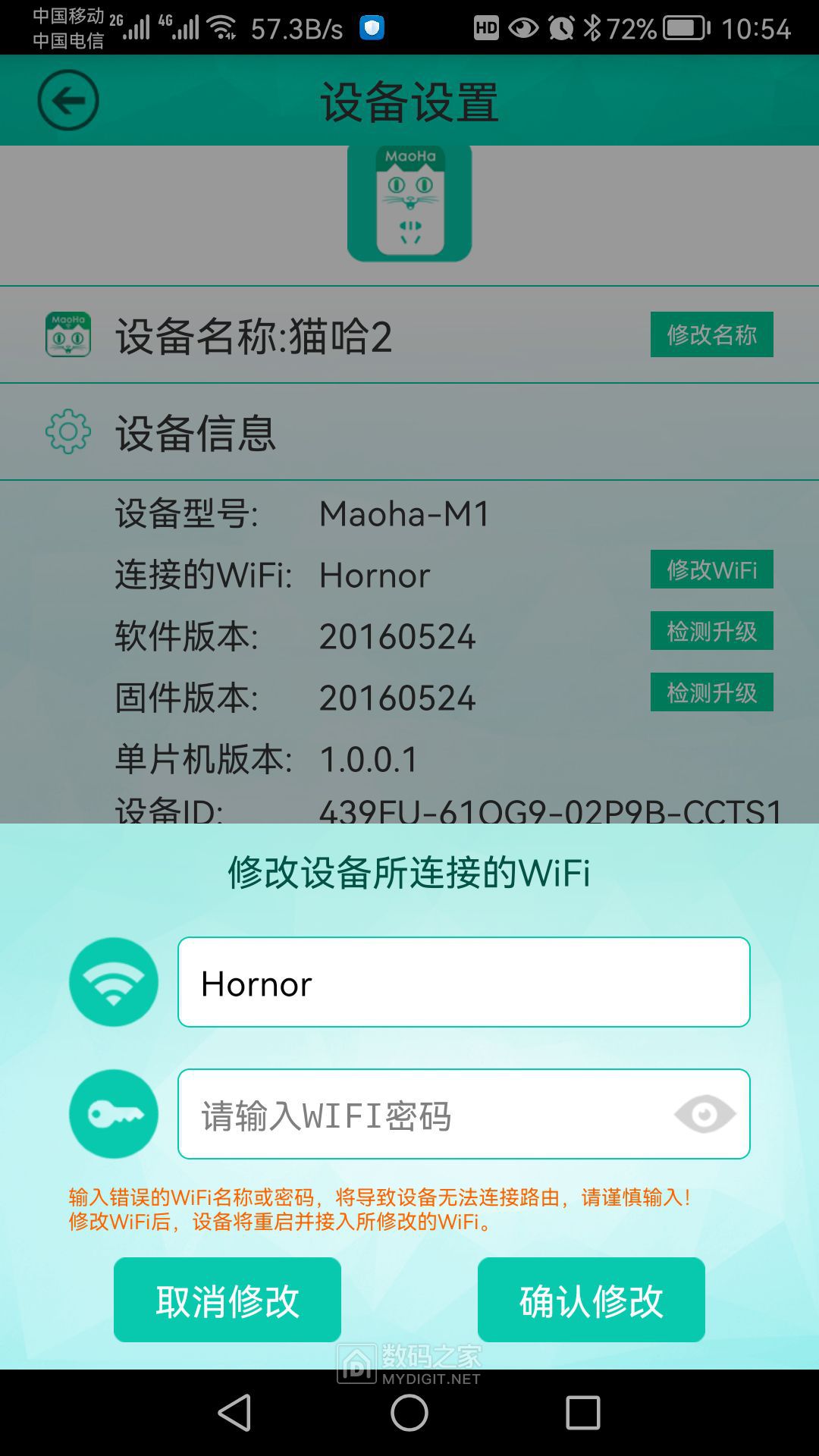

e、这时手机就可以控制插座开关了,然后点击你的猫哈设备,点击右上角设备设置会弹出新界面,点击其中的修改WiFi按钮,填入你家WiFi名和密码,点击确认修改。




f、这时设备会重启,等待一段时间就连上了,手机上网就可以愉快地控制了,无论内网和外网都可以。

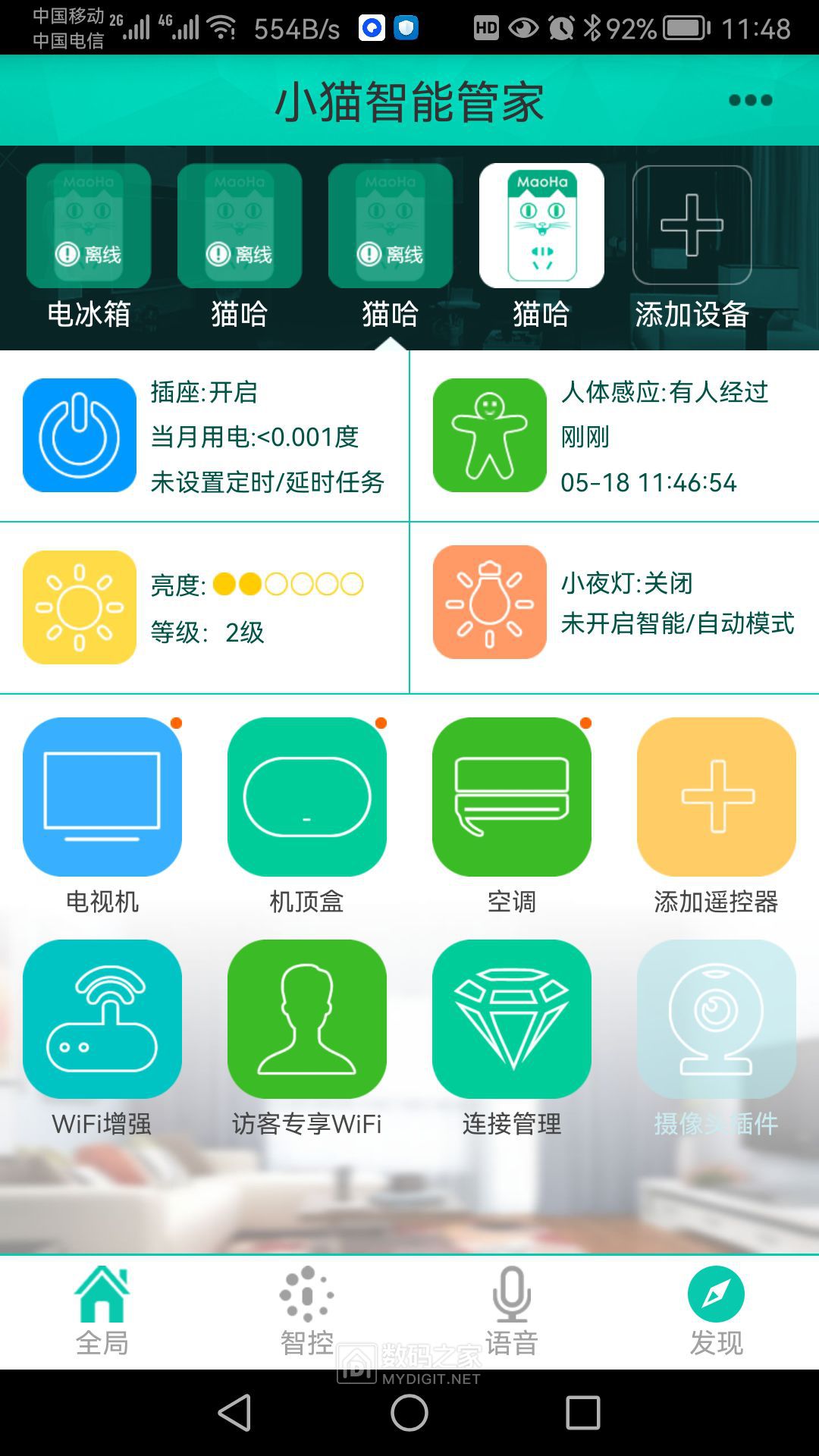

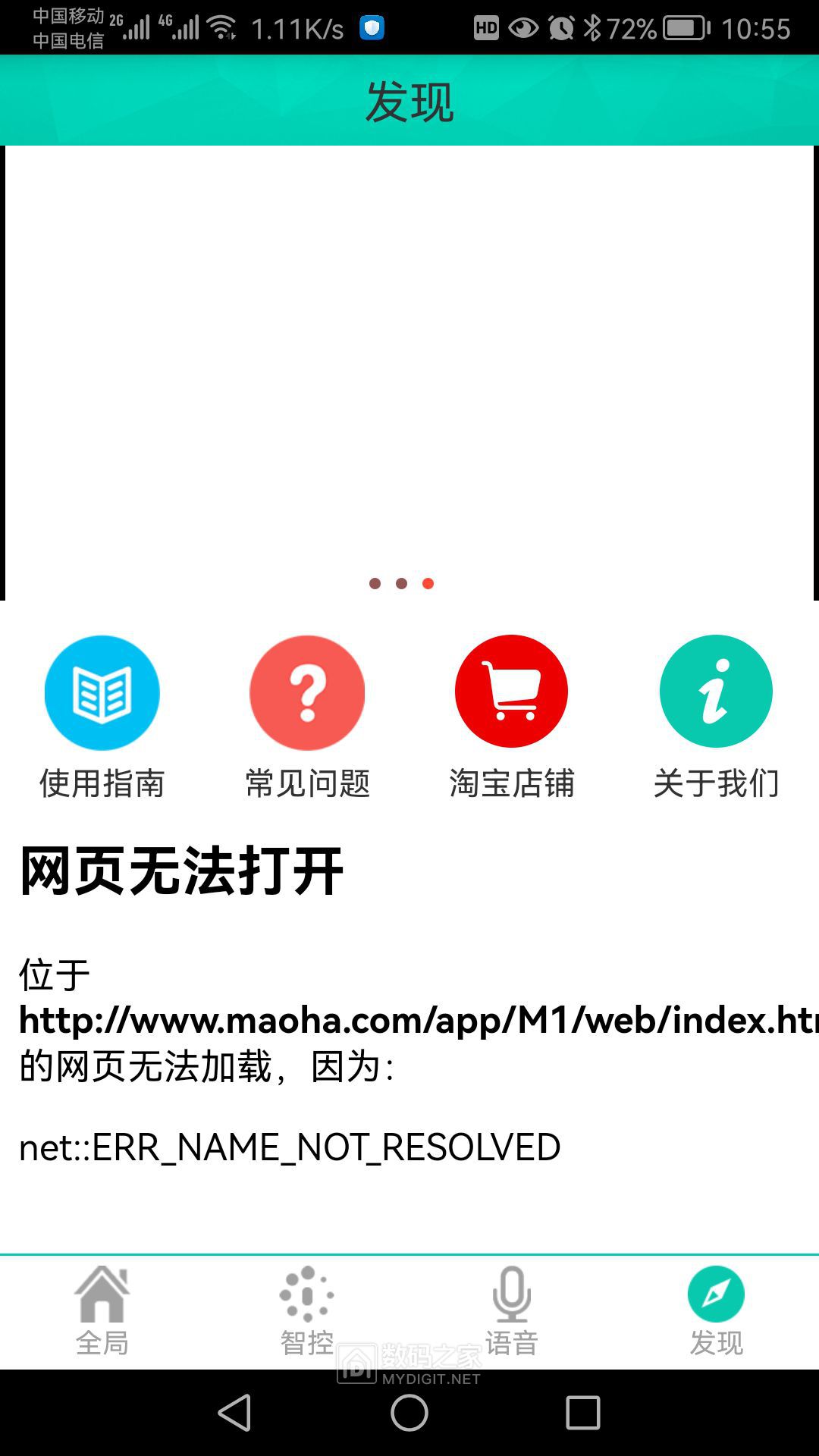

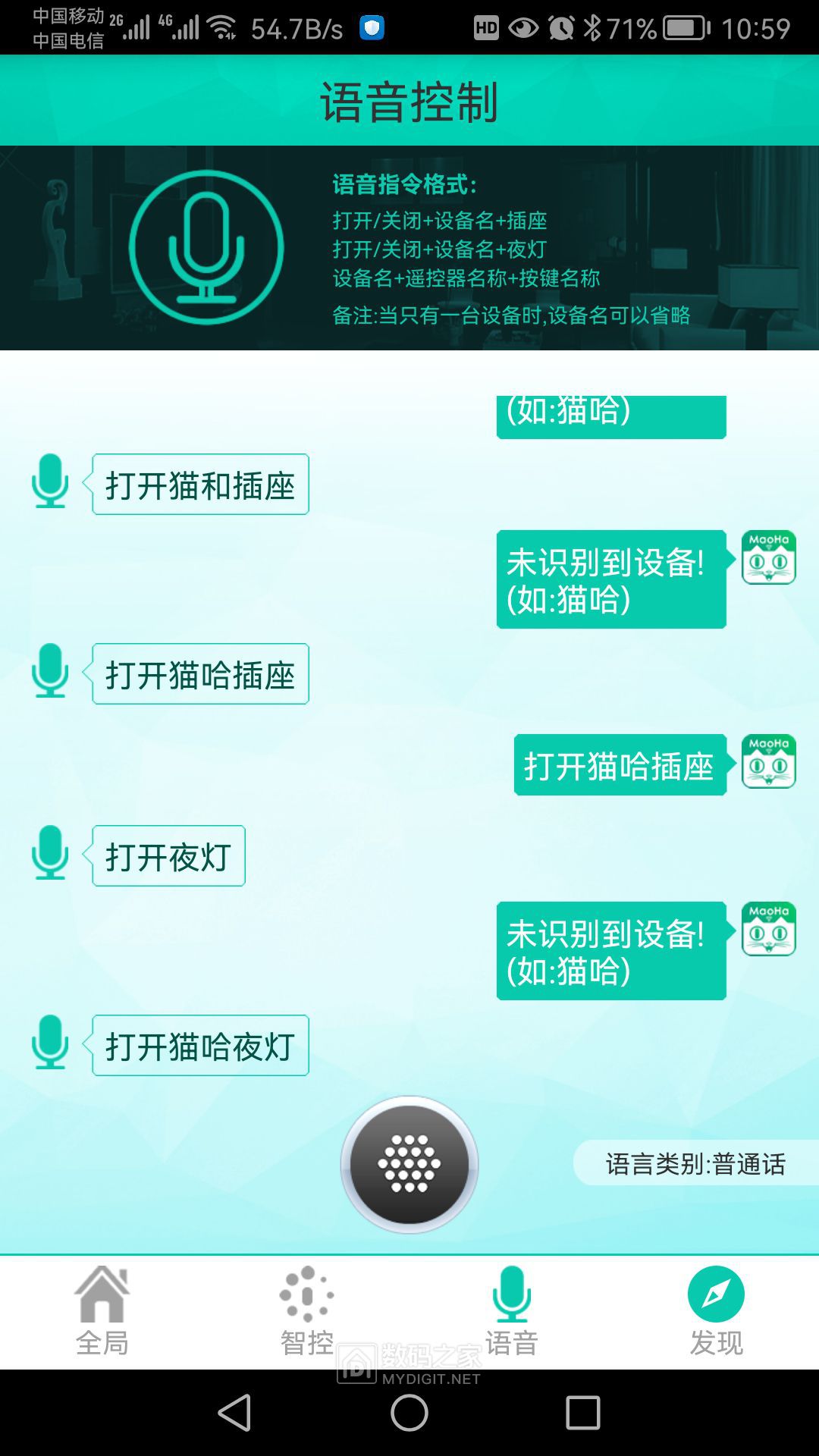

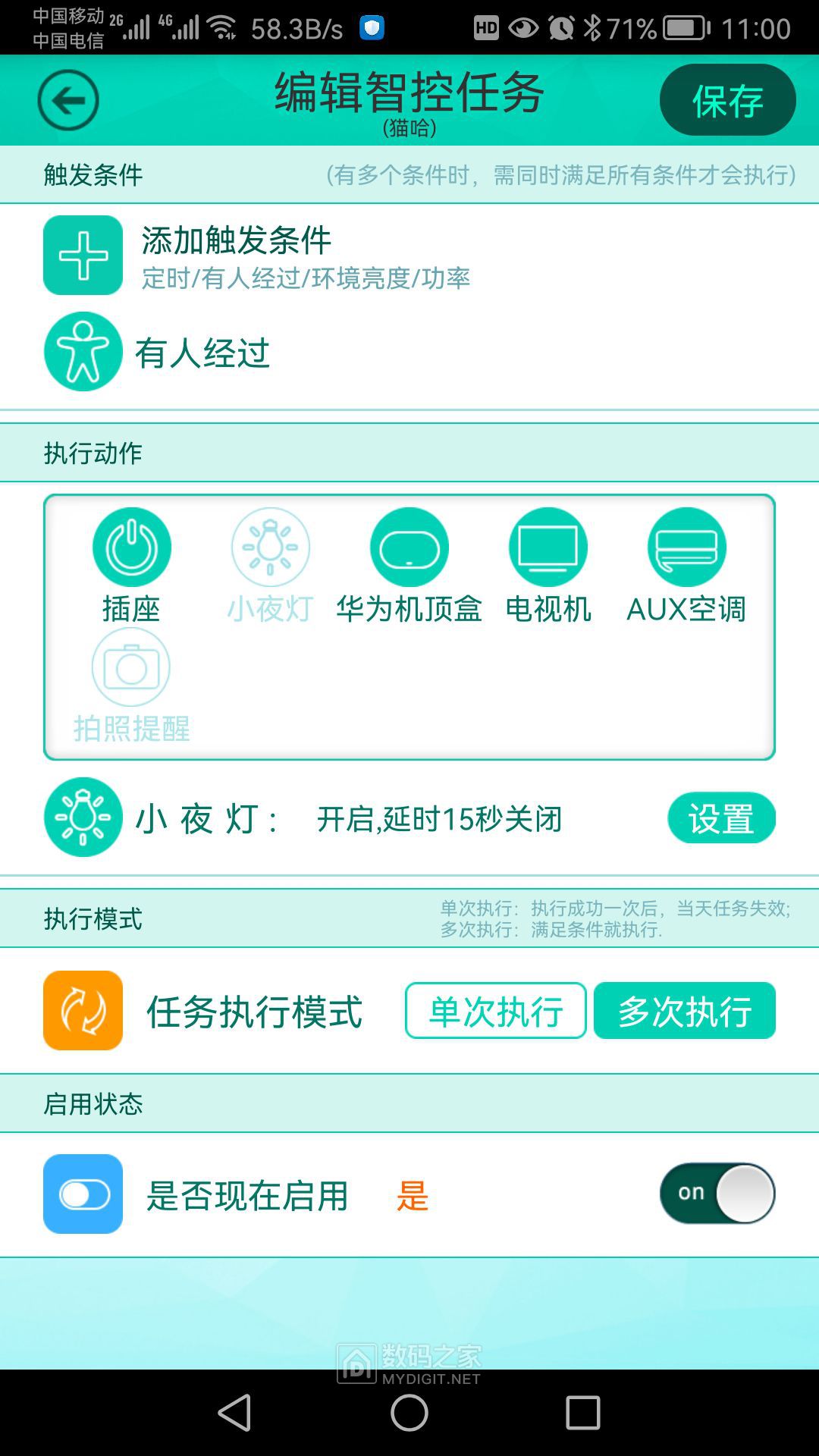

测试了所有功能都可以用,尽管显示网页无法打开,信息实时更新,可以语音控制,场景联动,甚至可以接摄像头!





缺点功耗大
利用DIY计量插座测试9层宝塔功耗17.12W,单个功耗接近2W,而DIY的功耗仅0.几瓦。





7、后记
长篇大论终于完了,看看有没有改造或同款的可以参考。
终极杀手入了之后替代以上所有功能。DIY的想法终止了。
一段时间智能插座如雨后春笋般出现,但是也如昙花一现般消失。留下了一堆电子垃圾。流向了垃圾客
前面质量不好的反而大卖,像小猫智能管家堆料的反而不行。

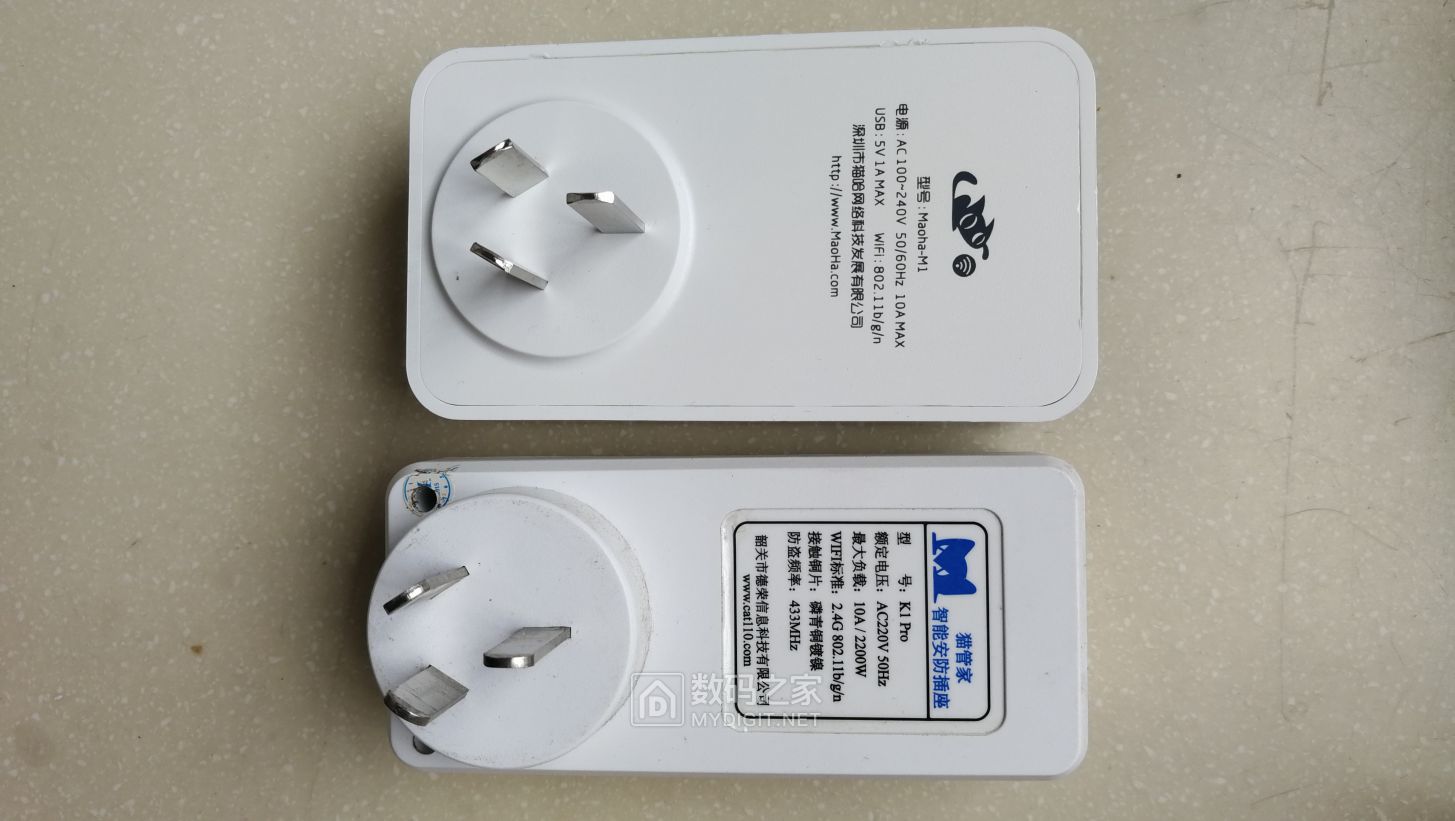

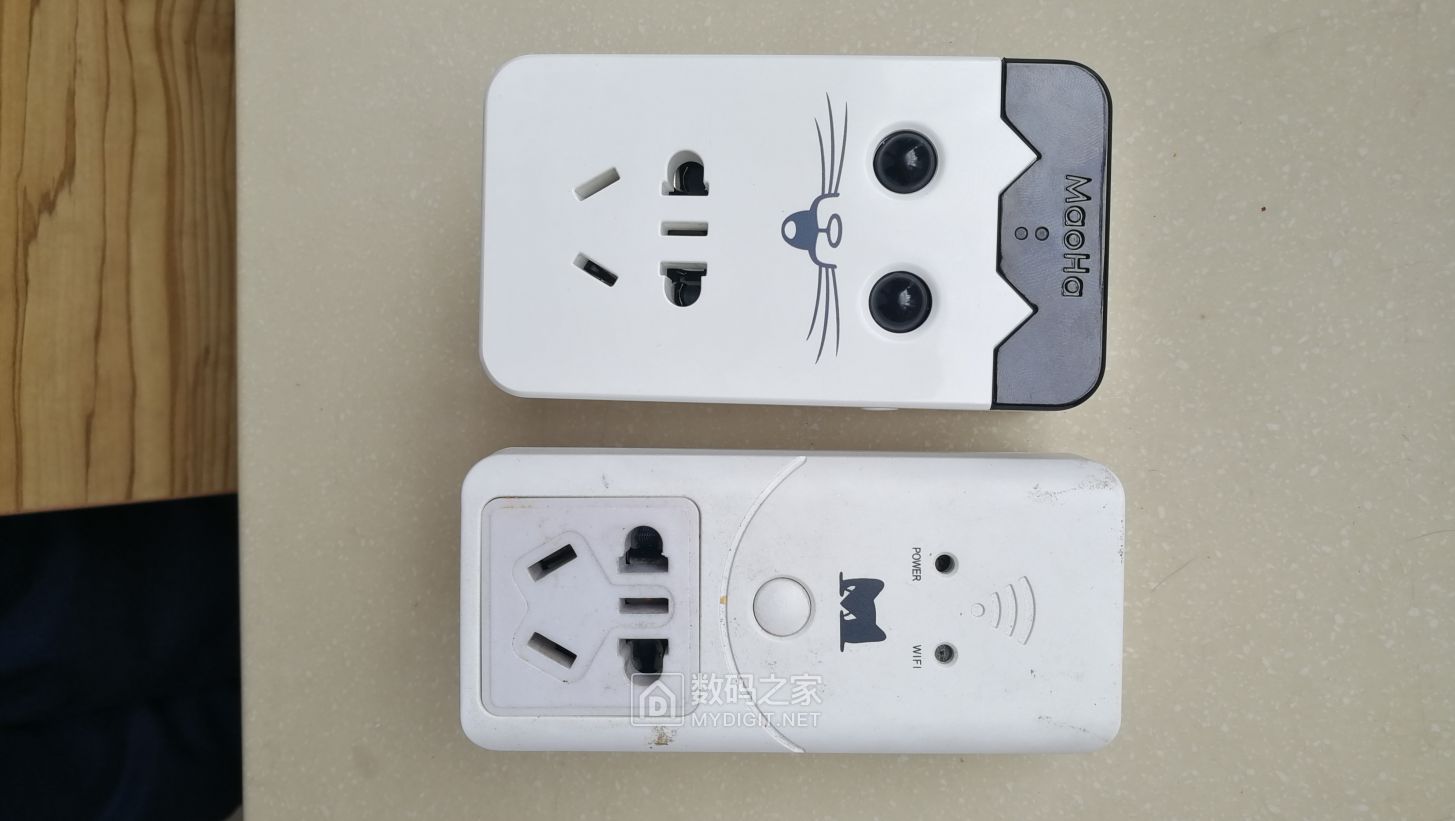

两个小猫不是一家,同框照,结局一样。




8、附件。
三个代码
BL0940_Blinker_ESP8266.ino      DIY计量插座ESP8266代码,连接blinker,需要更新账号和wifi信息
BL0940_Blinker_ESP32C3.ino      DIY计量插座ESP32代码,用蓝牙连接手机,手机安装蓝牙串口查看
cat110_RF433_2023_05.ino        猫管家平台失效DIY代码





本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

x

打赏

参与人数 4家元 +118 收起 理由
wwb2002 + 28
jf201006 + 30 優秀文章
200birds + 30
兔包公 + 30

查看全部打赏

 楼主| 发表于 2023-5-19 08:25:26 | 显示全部楼层
lht 发表于 2023-5-19 05:30
楼主在智能家居方面做了很多努力,介绍得也很详细。这里说下个人观点,互相交流探讨。
首先,使用第三方平 ...

老兄认真思考回帖了。点赞。
确实我在个人信息隐私方面关注较少,手机上装了一堆智能控制的app,各家都有。后面需要注意,感谢提个醒。
智能家居很早就用了,都是小打小闹,没有自建本地服务器,几年前云服务推广时免费租用了1年的云服务器,搭建了Blynk应用。自建服务器是我下一步目标。
语音控制,网上“稚晖君”做过类似的项目,开源项目可以参考下。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-19 08:29:04 | 显示全部楼层

没有这个东西。
网上链接参考下
https://www.bilibili.com/video/a ... 4b2cd8131ac1f94e4af
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-19 08:32:07 | 显示全部楼层
njshenxian 发表于 2023-5-18 23:46
终极杀手链接发个看看

不想给商家做广告啊。
卖电子垃圾的就那么几家哈,老王家,老五家等等。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-19 08:39:34 | 显示全部楼层
nemesis_126 发表于 2023-5-18 22:06
之前看到嫌丑没买,现在还涨价15元了,不值得玩了

看到大神的精华帖子了,改的挺好,大神软硬件精通。这个智能插座电量芯片与你推荐的是一样的。关键是这个是现成的不用改,功能还挺多。
15是加运费一起吧。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-19 08:42:14 | 显示全部楼层
wqwq212 发表于 2023-5-18 21:50
如果同时开机使用,估计发热量也不小。

我故意将9个摞起来的,单个功耗1.9W样子,还是挺大的。主要是用了一个做路由器的芯片,功能强大,但发热量大。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-19 08:44:25 | 显示全部楼层
石墨 发表于 2023-5-18 21:54
论坛玩什么的都有,有玩仪表的,有玩电池的

楼主是玩遥控插座的 ...

我什么都玩啊,论坛里哪个热乎就玩哪个。以前有胸牌,POS机,时钟,还有最近的小电磨!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-20 12:50:14 来自手机浏览器 | 显示全部楼层
gonghaiqi 发表于 2023-5-20 09:57
力创的买来就换了手机锂电池,用了N年了还是好的.
就一个电池和电容故障.

哦,那你运气好。论坛有很多故障维修贴。我以前买的几个计量插座都坏了,设计有问题,阻容降压和电池漏液是糟点,以前买的还很贵大几十,现在只要十几块钱我也不买。DIY的那个测试0.01W小功率都能显示,也挺好。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-5-21 09:50:50 | 显示全部楼层
fryefryefrye 发表于 2023-5-20 13:56
最近我也堆了一个塔,只是忘了拍照片了。
给公司做的项目,需要一个电量插座,但是要上传到自己家的平台上 ...

啊,这位是专业人士,以后向您请教,搭建个人智能家居服务器。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-6-4 21:28:52 | 显示全部楼层
sonichy 发表于 2023-6-4 20:00
有没有连接软件能看功率曲线的?

没有,猫哈的只能显示实时功率和每日电量统计。
自己编程的可以实现。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-6-16 14:58:20 | 显示全部楼层
wwb2002 发表于 2023-6-15 23:49
楼主,请问猫哈插座和手机直连,除了控制插座开关还能看电量和功率吗

可以的。功能基本不受限制。这点比较好。有些智能插座平台倒闭连按键开关都不受控。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-6-17 16:42:19 | 显示全部楼层
纯今 发表于 2023-6-17 13:33
博主:你贴文中提到而DIY的功耗仅0.几瓦,具体指哪个DIY方案,用的哪个板子?没看到你的测试截图。这就是我 ...

就是带BL0940计量芯片板子改造的计量插座。只是说能够显示小数点后2位数,精度另说。

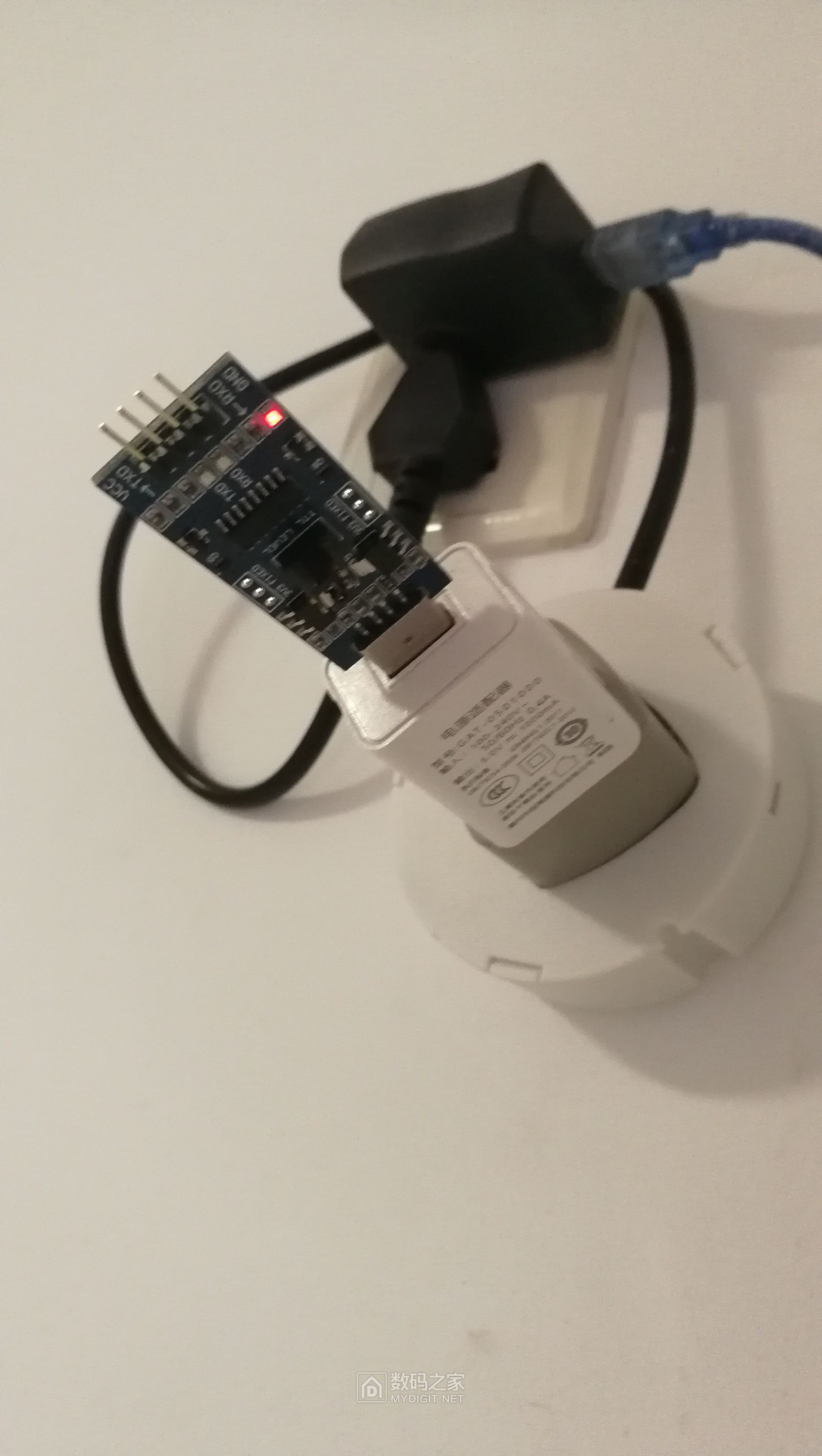

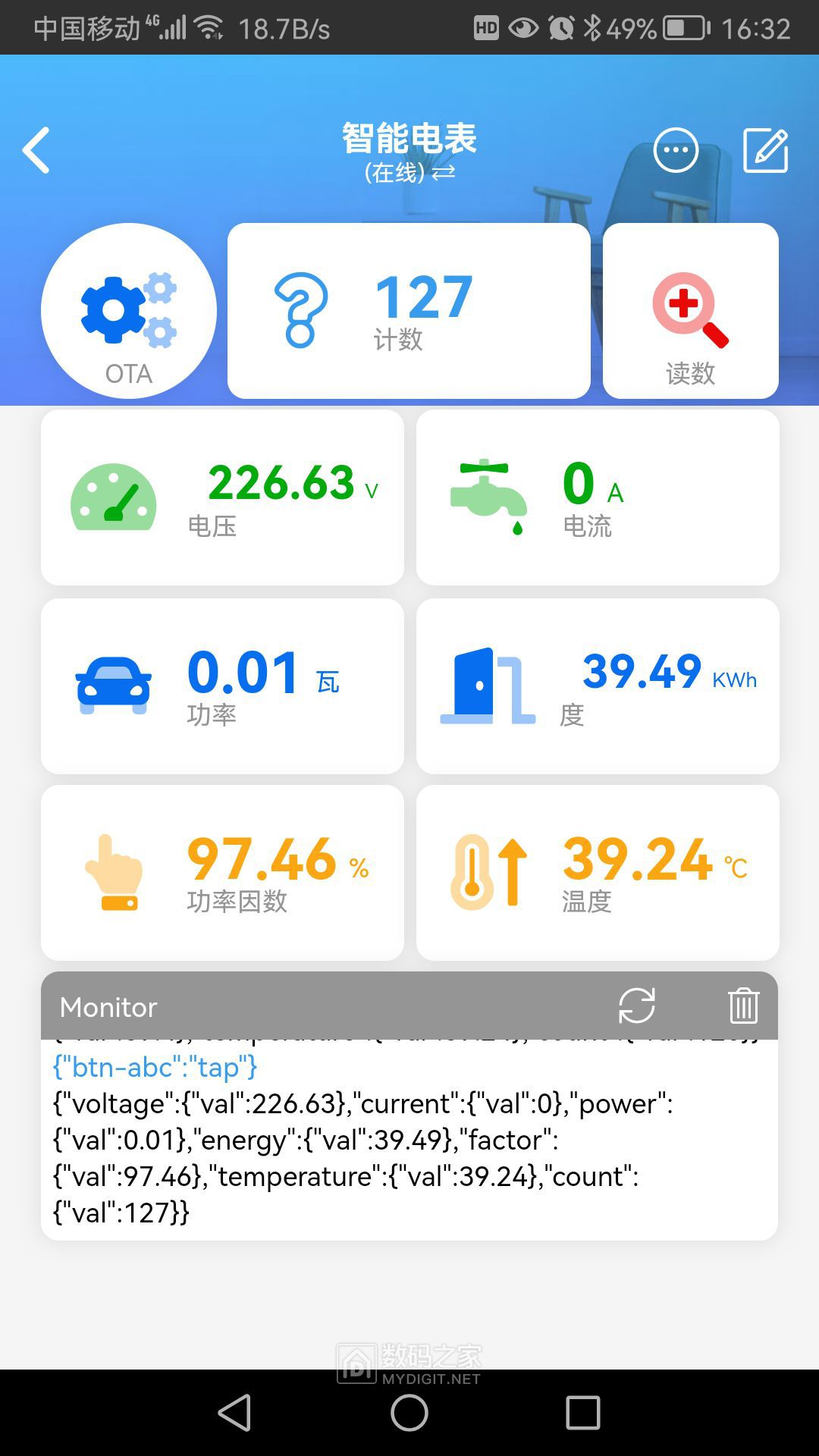

图片为证。插座只插上适配器测量功率为0W,插上一个串口后显示0.01W,偶尔也显示0W。
你可以看看数据手册和我程序中计算公式。

本帖子中包含更多资源

您需要 登录 才可以下载或查看,没有账号?立即注册

x
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-6-17 19:05:40 | 显示全部楼层
纯今 发表于 2023-6-17 17:45
感谢博主配图讲解,请问文中提到的智城云esp8266可否直接用这种原装模块替代,不用考虑电压有区别吗?能 ...

当然可以,任何ESP8266模块都可以,ESP32模块也可以。代码就是用的arduino的库,引脚就是模块的串口连接电量计芯片读取电量信息啊。模块就接了4跟线,VCC,GND,TXD,RXD。ESP8266有1个半个串口,用串口0接电量计,串口1只有TX,用于打印信息。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2023-6-26 10:19:52 | 显示全部楼层
gabykayak 发表于 2023-6-26 07:34
大神这是什么软件啊?在哪里下载,这个是不是可以射频遥控的

这个是点灯科技的app啊,你搜一下“点灯科技”,这个是要配合自己的代码来的。
回复 支持 反对

使用道具 举报
