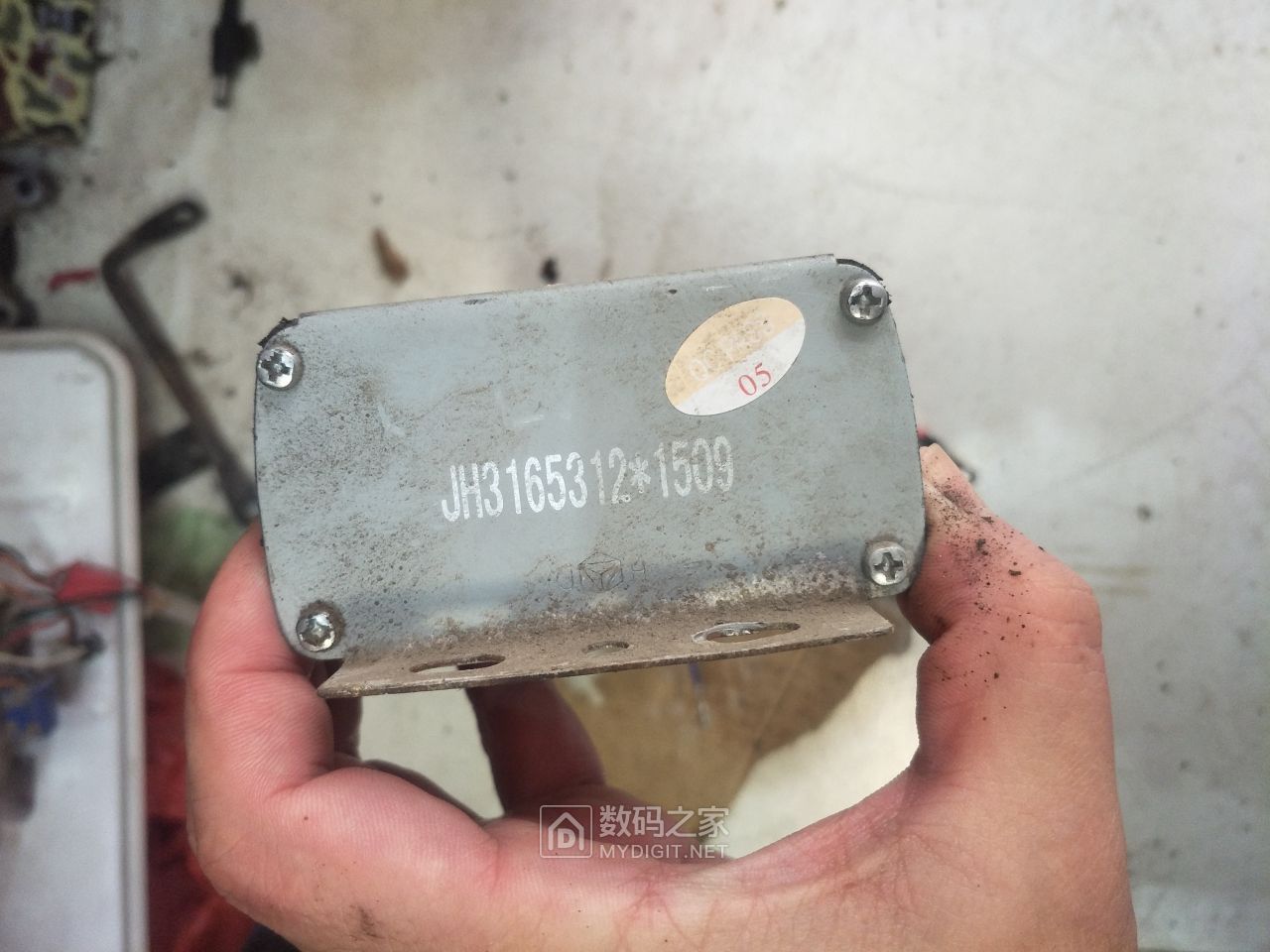

立马电动车矢量控制器无锡晶汇（A7215G-LM30-3）

dwh3606 · 发表于 2019-10-5 15:10:27

本帖最后由 dwh3606 于 2019-10-9 08:44 编辑

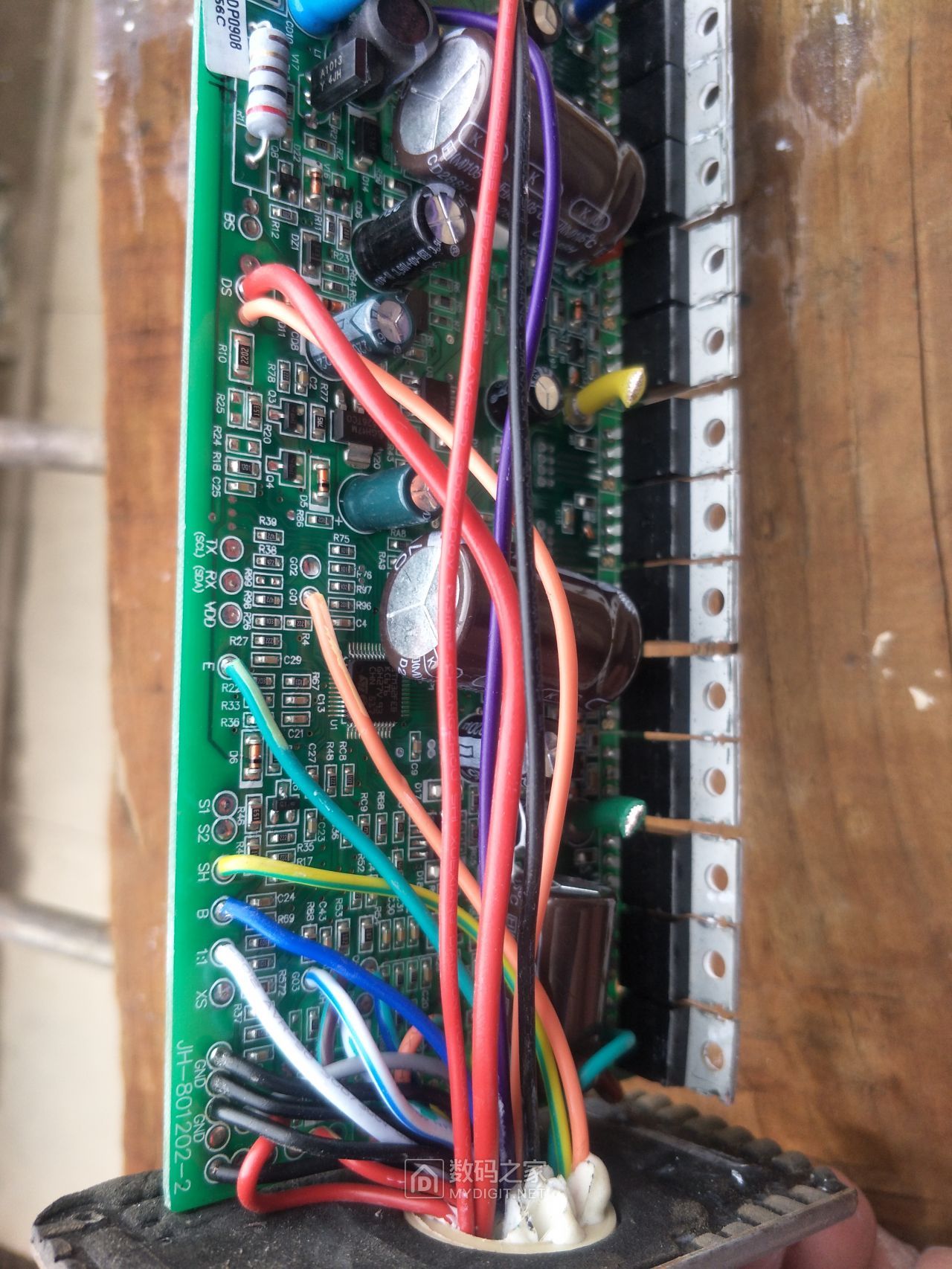

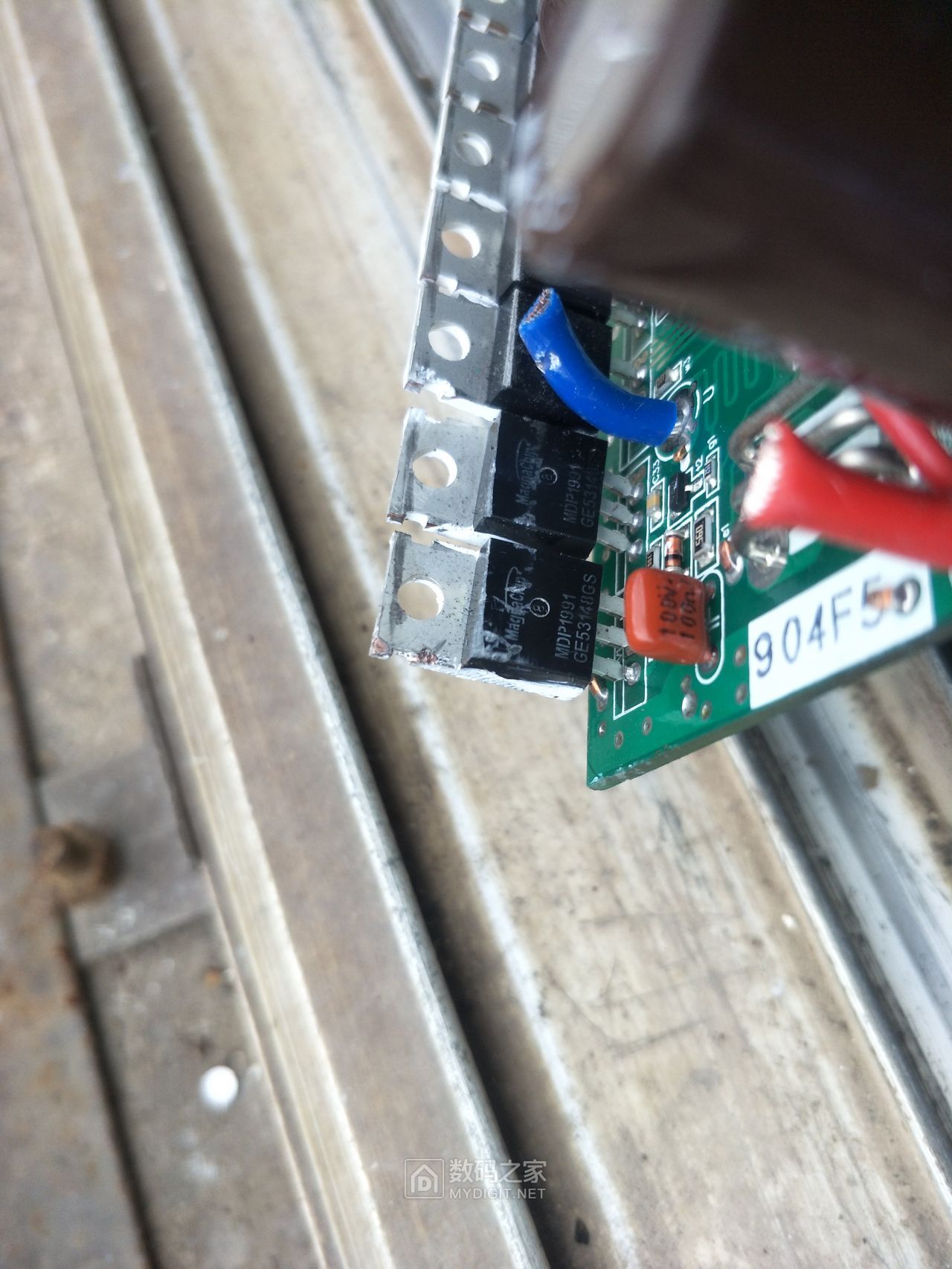

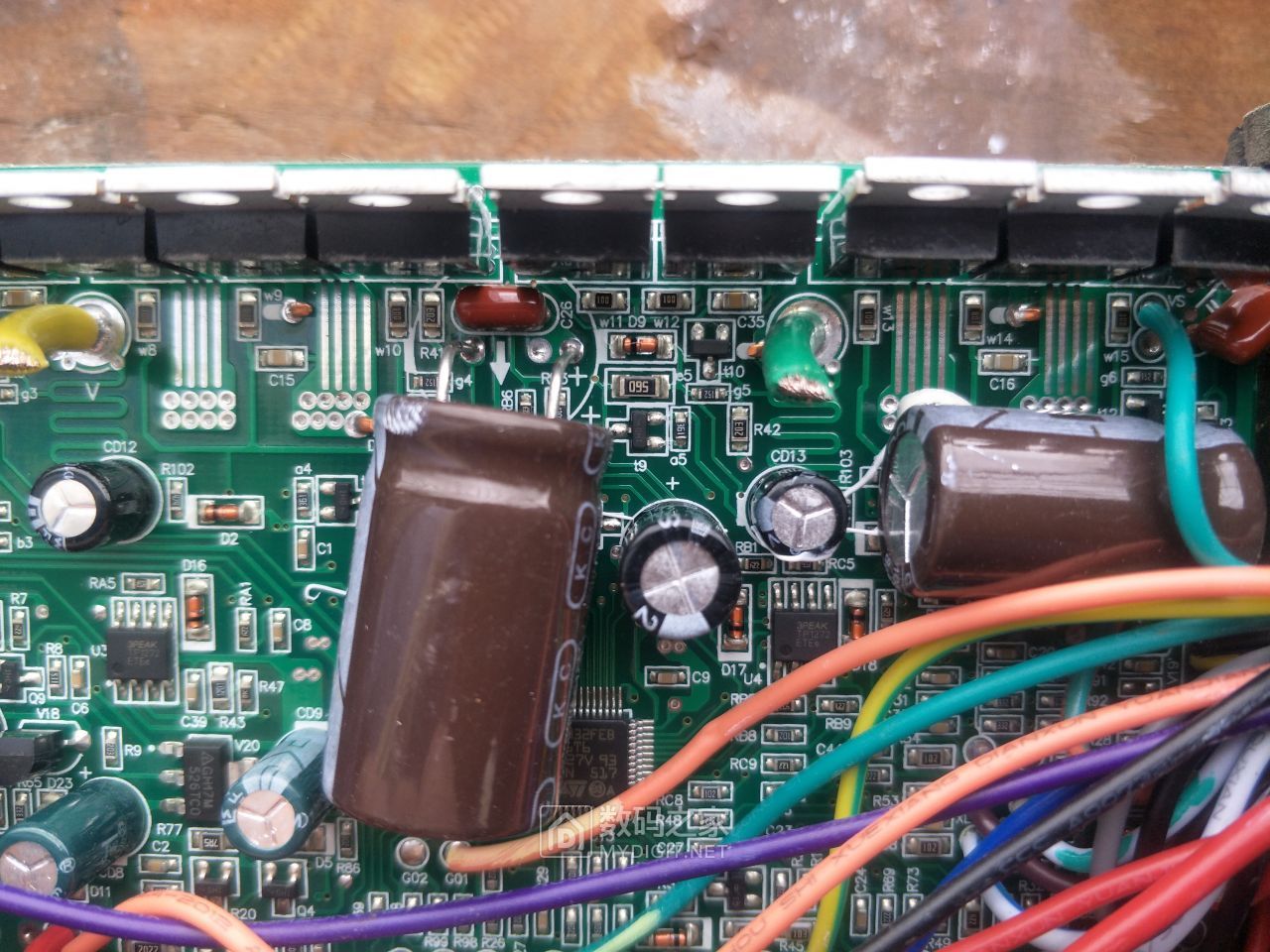

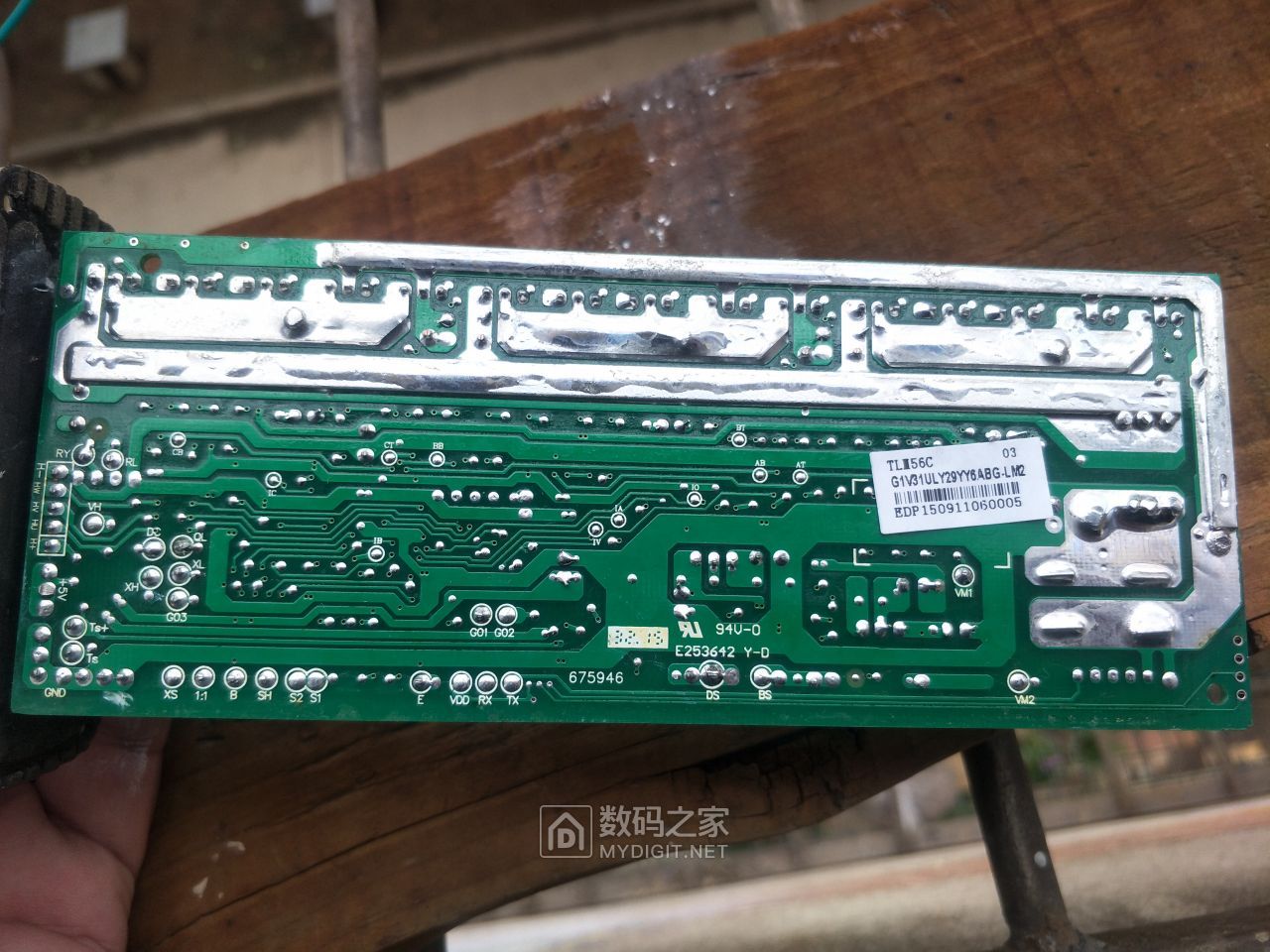

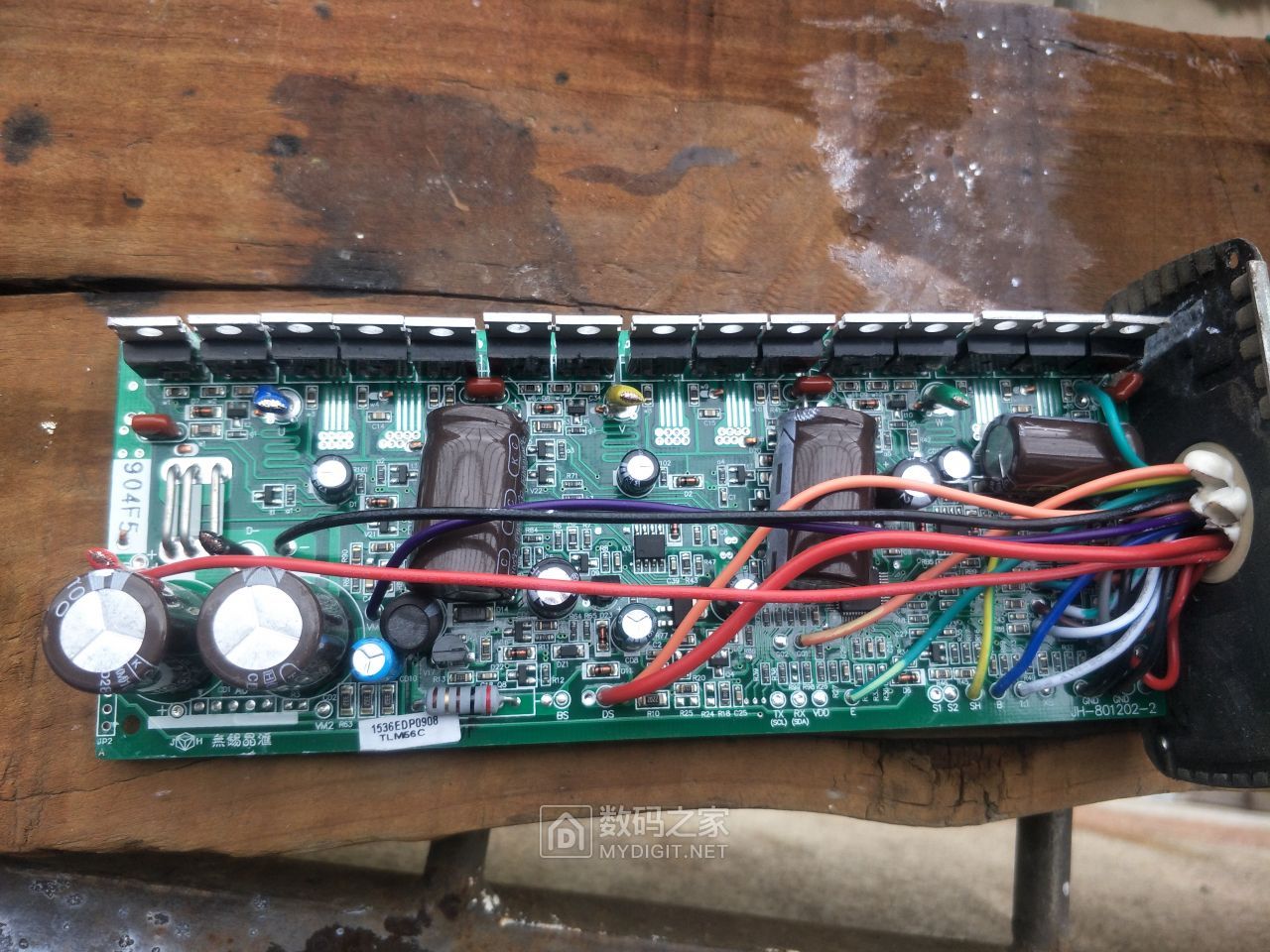

立马电动车矢量控制器(无锡晶汇生产)采用CPU型号为STM32FEBKC6T6、两片轨到轨运放TP1272、15个MDP1991功率管（每相上桥臂2个MOS管、下桥臂3个MOS管）。立马电动车矢量控制器(无锡晶汇生产)，通过采集三相下桥臂MOS管的管压降，经过轨到轨运放TP1272处理后输入到单片机AD端口来获取相线电流。参考：《南京元朗产绿佳智能型正弦波电动车控制器相电流采样原理图》《基于MOSFET内阻的电流采样及相电流重构方法》

myd23 · 发表于 2019-10-5 15:41:08

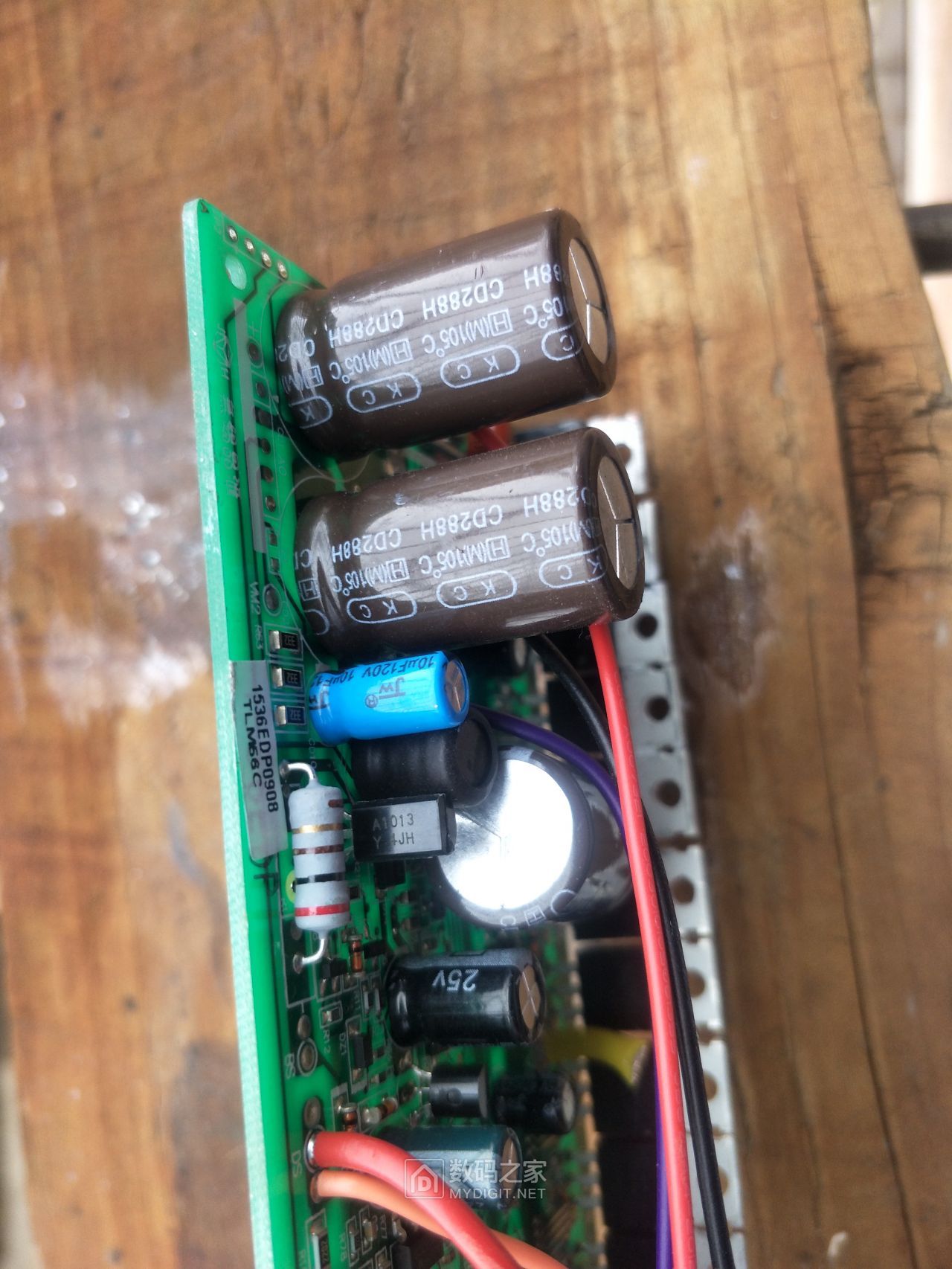

大电容用的是105度的，耐压不知道多少伏。MOS管不错。一共15个

ioioaaa · 发表于 2019-10-5 16:16:09

小鸟的才12管哎能缩就缩啦，我们这给2年缓冲期，以后只能国标小蚂蚱了

rkit · 发表于 2019-10-5 17:37:05

晶汇的控很耐艹啊

myd23 · 发表于 2019-10-5 18:49:30

没看到降压芯片。驱动MOS管一般用的都是12V或者多一点电压。
输入正极满电电压88.5V。怎么最后降到5V还是3.3V给stm32用?

whseen · 发表于 2019-10-5 20:21:06

ioioaaa 发表于 2019-10-5 16:16
小鸟的才12管哎能缩就缩啦，我们这给2年缓冲期，以后只能国标小蚂蚱了 ...

我那北京的也是，3年临时缓冲期，也以后是新国标。还好我没有入门山地车电机套件，要是装上后发现不能上路更麻烦。

tyrxylqy · 发表于 2019-10-5 20:23:22

农村没人管。怎么快怎么来

温力口 · 发表于 2019-10-5 22:32:25

谢谢分享。。。。15管的，鸡肉多多。。。。

lookball · 发表于 2019-10-5 23:34:02

看样子也是配250W电机的，舍得用15管，用料不错

驕傲的堅強 · 发表于 2019-10-6 07:42:27

感觉晶汇比高标用料实在，但防水没有高标好。

huajy293 · 发表于 2019-10-6 08:37:34

这管子够多的，动力一般摩托车都比不上

xiaoming66600 · 发表于 2022-11-8 12:04:29

请问帖主，你是怎么做到无损拆解出控制器电路板的？非常感谢了。全网好像都找不到拆这种控制器的教程

姑苏侠隐 · 发表于 2022-11-8 13:50:02

学习了新知识

dwh3606 · 发表于 2024-5-9 05:35:11

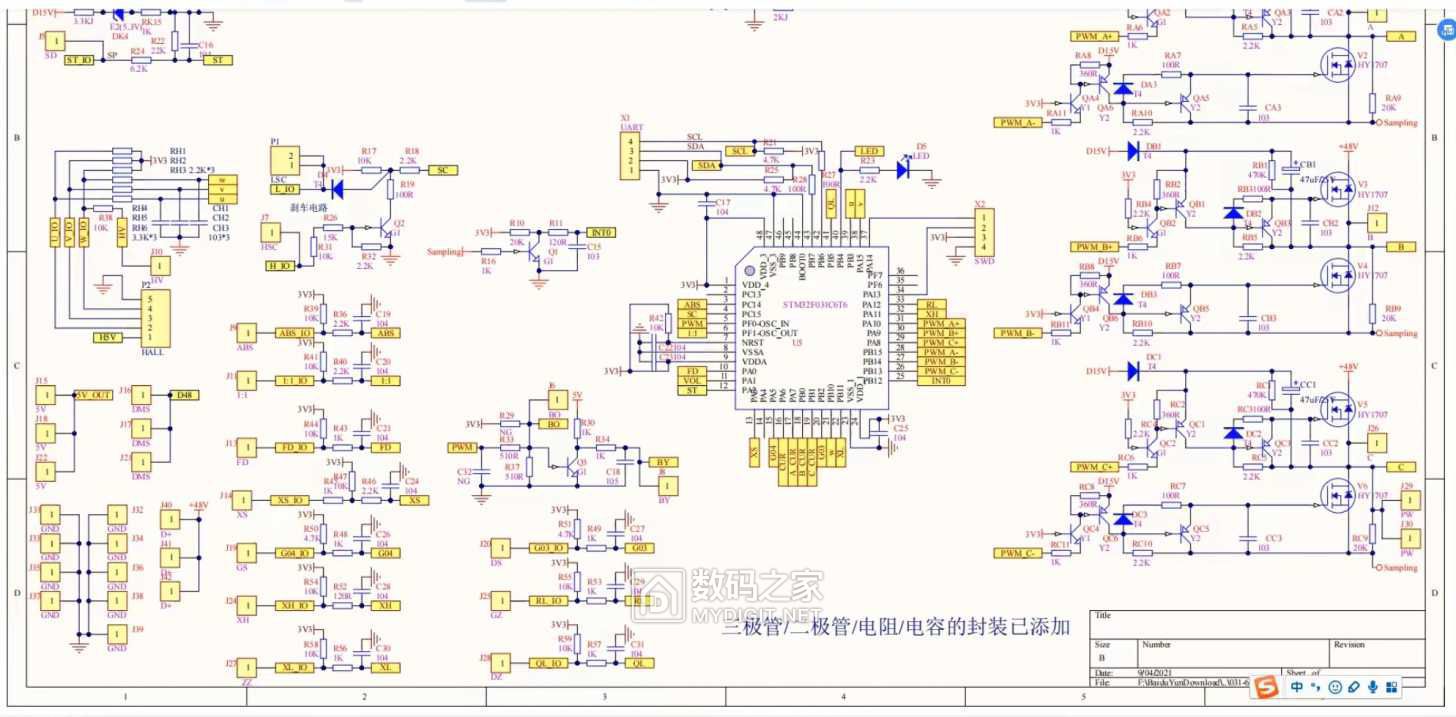

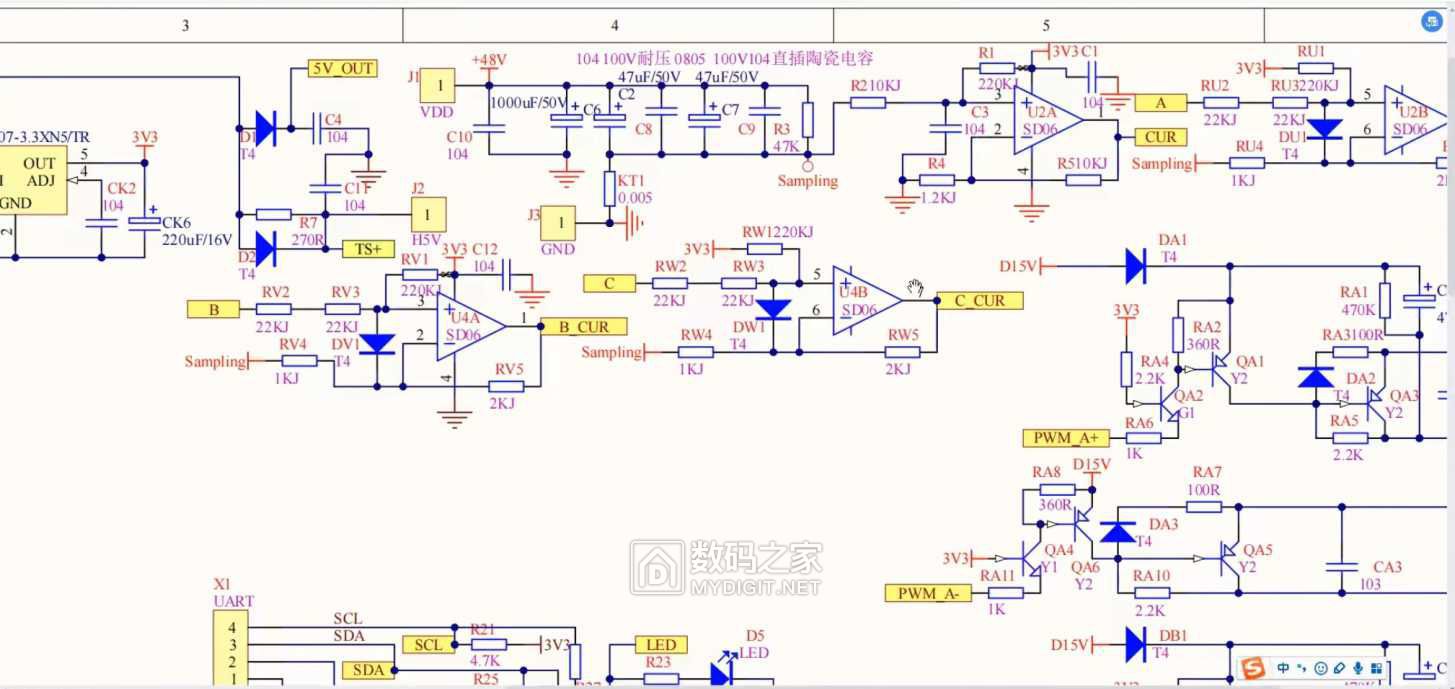

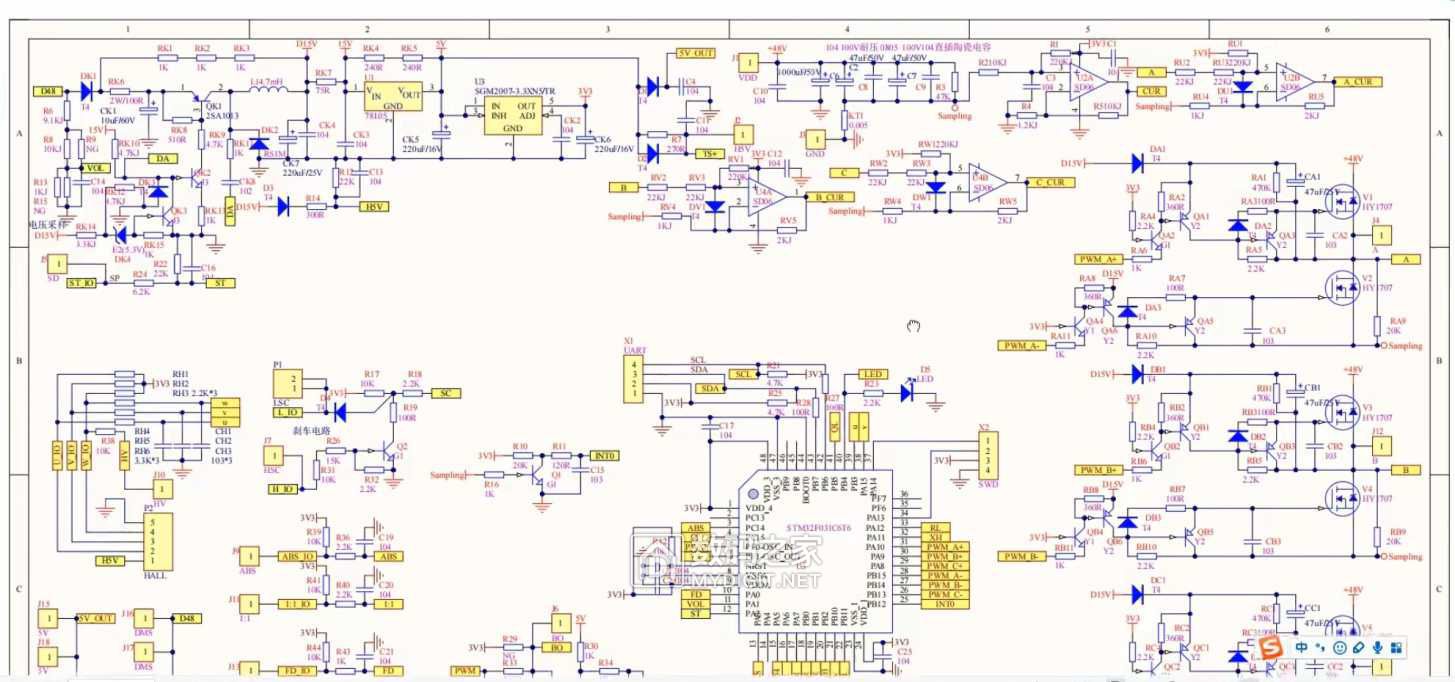

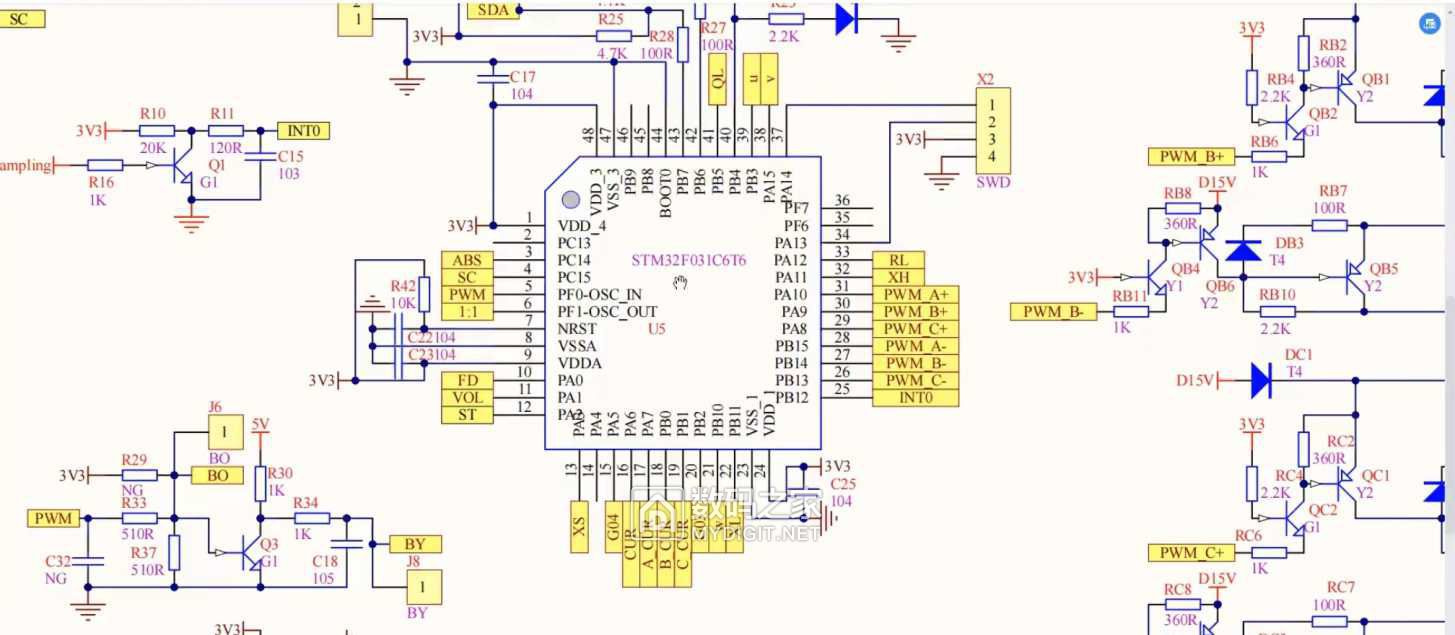

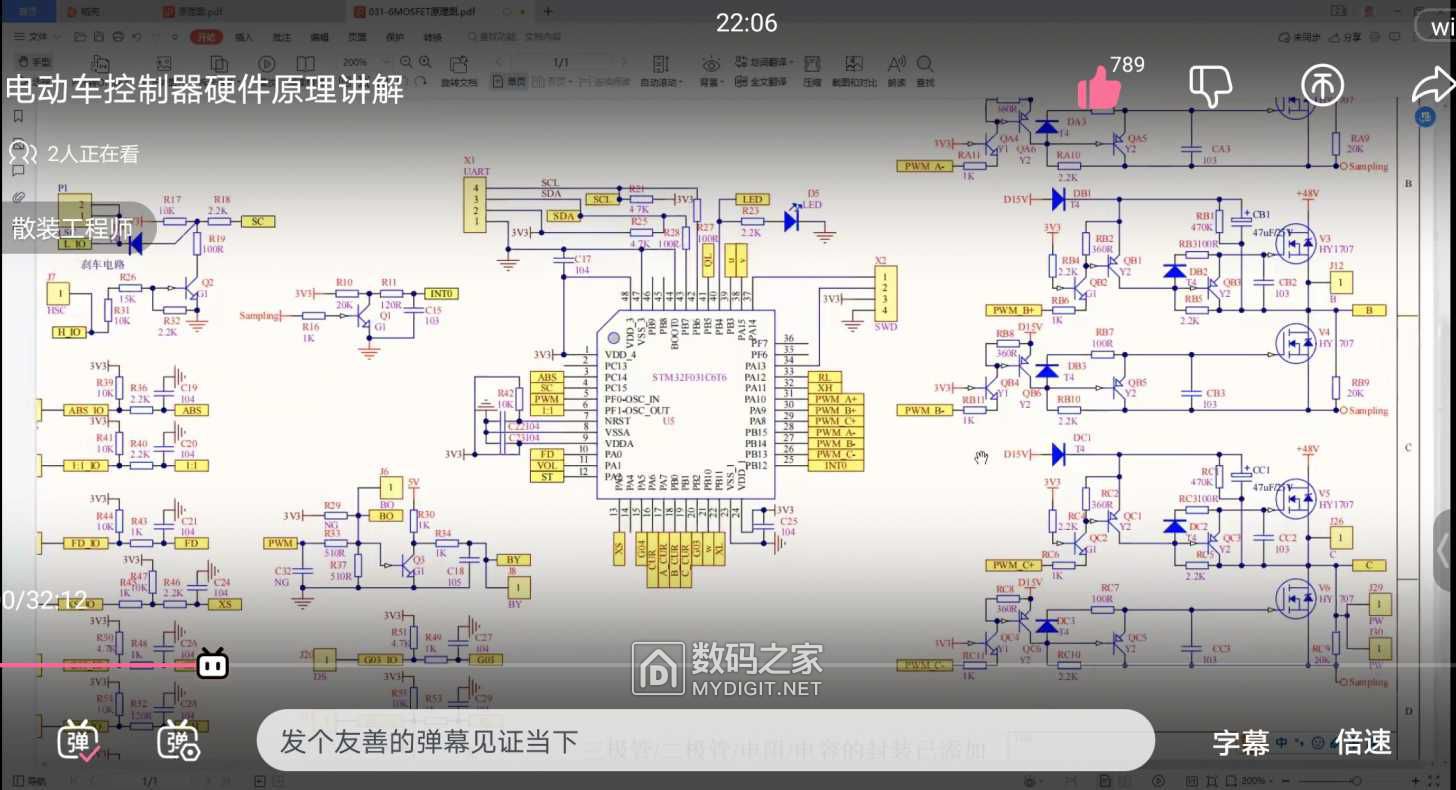

分享一个电动车矢量控制器原理图
