开源高精度电压电流表可双向电流测量功率计库仑计容量测量

871881392 · 发表于 2020-9-12 18:21:03

有些数码友友会问道：关于如何更改，能使它测量更大的电流呢，其实很简单，只需要更换适合测量更大电流的采样电阻，专业名词：“”分流器“” ，然后重新校正即可。如下图的大电流分流器。

补充内容 (2022-4-6 16:09):
https://www.mydigit.cn/forum.php ... 09&pid=12137456

补充内容 (2022-4-6 16:12):

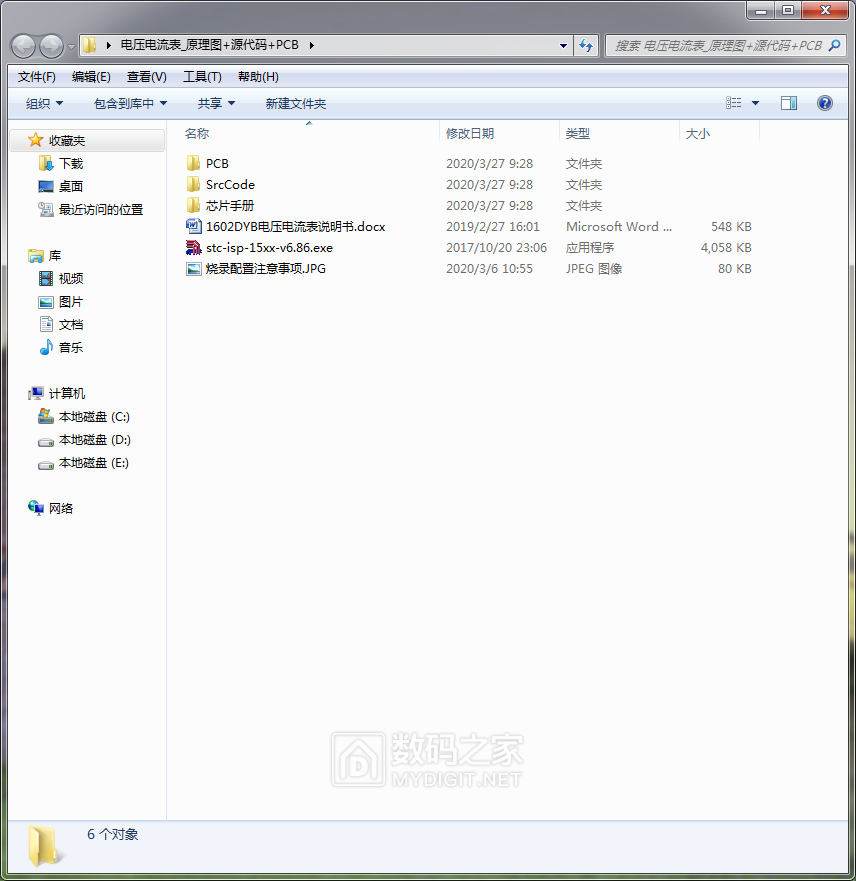

新下载压缩包，在#259楼。

亲爱的混蛋 · 发表于 2020-9-12 19:01:29

好东西，必须支持
今天没分了，明天补上

苦情僧233 · 发表于 2020-9-12 19:18:58

支持楼主资料很全，正在学单片机研究研究

qiang7260 · 发表于 2020-9-12 19:21:34

前面那个要F墙技术不过关这次狠心下载了，希望做好。

猪小呆 · 发表于 2020-9-12 19:26:34

好东西，刚好前不久用农场红包撸了两个1602表头，再撸些别的零件看能不能搞一个玩玩

2n3055 · 发表于 2020-9-12 19:36:30

有意思的表头
不过初看有2个问题：
首先，35V最高输入，线性稳压，如果真输入35V，估计会发热严重
其次，作为一个仪表，却没有任何保护电路，这不太符合常规
至于精度，线性度，稳定性，温漂，不经测试无法评论

szb314 · 发表于 2020-9-12 19:46:04

厉害了,,STC15W什么时候有24位的ADC分辨率的......

猪小呆 · 发表于 2020-9-12 19:50:53

szb314 发表于 2020-9-12 19:46
厉害了,,STC15W什么时候有24位的ADC分辨率的......

ADC好像是那颗叫TM7707的芯片，看了下淘宝要几块钱一颗呢

szb314 · 发表于 2020-9-12 19:52:29

cptw2006 发表于 2020-9-12 19:50
ADC好像是那颗叫TM7707的芯片，看了下淘宝要几块钱一颗呢

原来是这个7707啊..这么高精度的卖几块钱还是很不错的:lol:

猪小呆 · 发表于 2020-9-12 19:53:27

szb314 发表于 2020-9-12 19:52
原来是这个7707啊..这么高精度的卖几块钱还是很不错的

虽然我也不知道ADC到底是个神马东西，但是感觉很厉害的样子，就是有点贵

crazy0qwer · 发表于 2020-9-12 19:54:35

不知道精度有没有做过测试。
我不认为这样的PCB设计+TM7707+TL431基准能做到高精度(不使用高位表标定)。
TM7707做到16位顶天了，而且如果用到内部增益，精度还要降低。这个ADC应该更多是用在电子秤上面的吧。

lifjt · 发表于 2020-9-12 19:58:16

好东西记号一个。

yangyu52009 · 发表于 2020-9-12 20:01:45

mark下，以后也做个

szb314 · 发表于 2020-9-12 20:03:38

cptw2006 发表于 2020-9-12 19:53
虽然我也不知道ADC到底是个神马东西，但是感觉很厉害的样子，就是有点贵 ...

这个不贵了,进口的正版才贵.....

明天的记忆 · 发表于 2020-9-12 20:07:55

改可调电源显示不错成本十几块左右

xixia001 · 发表于 2020-9-12 20:32:50

支持楼主开源

想起来了，根据上次开源打的板子还未做好

871881392 · 发表于 2020-9-12 20:41:12

xixia001 发表于 2020-9-12 20:32
支持楼主开源

想起来了，根据上次开源打的板子还未做好

做的不错。:lol:

871881392 · 发表于 2020-9-12 20:41:48

明天的记忆发表于 2020-9-12 20:07
改可调电源显示不错成本十几块左右

:lol:成本低，简单精度高。

871881392 · 发表于 2020-9-12 20:42:55

szb314 发表于 2020-9-12 19:46
厉害了,,STC15W什么时候有24位的ADC分辨率的......

ADC TM7707 24位bit

温力口 · 发表于 2020-9-12 20:52:16

下载不了，说网络问题。:mad:
