改造一个TL494的升压电源

st911

TL494的升压电源，拆机贴https://www.mydigit.cn/thread-394394-1-1.html

计划改成输出30V左右的，电流估计几个A不成问题。

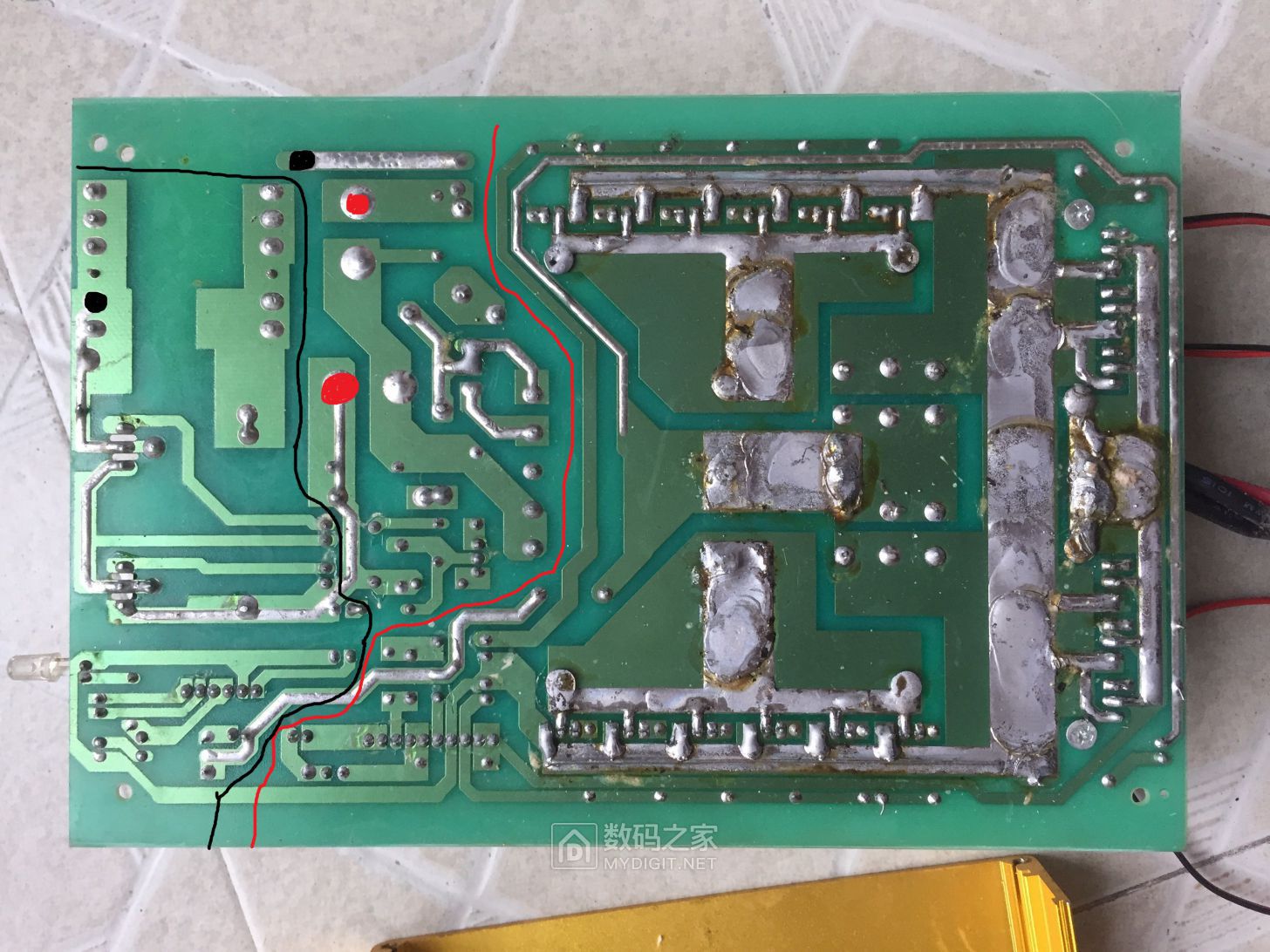

保留红线右边的部分，左边电路全部拆除

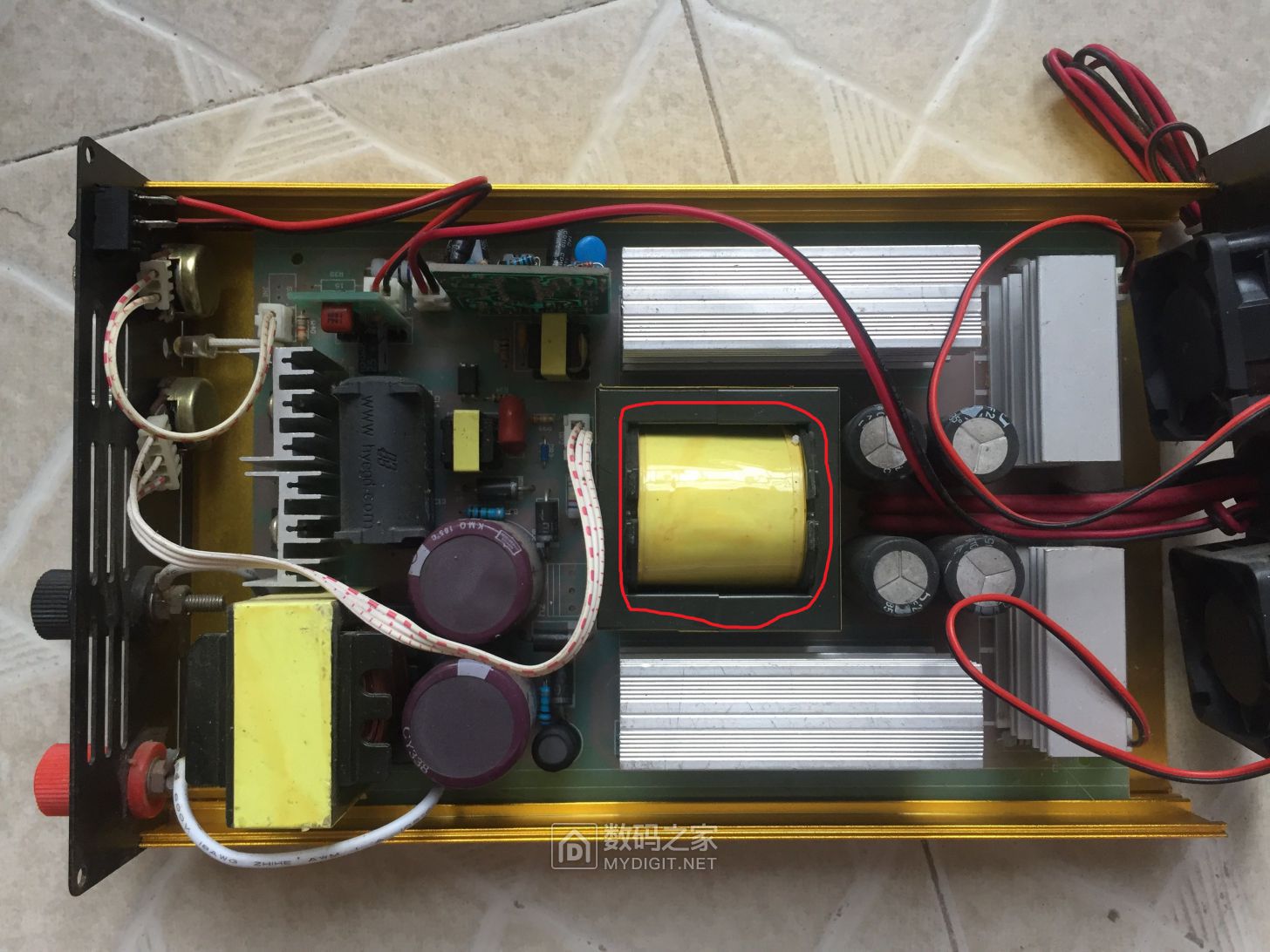

红圈中变压器要拆下重绕次级，匝数按比例减少，线径加大或者多股并绕

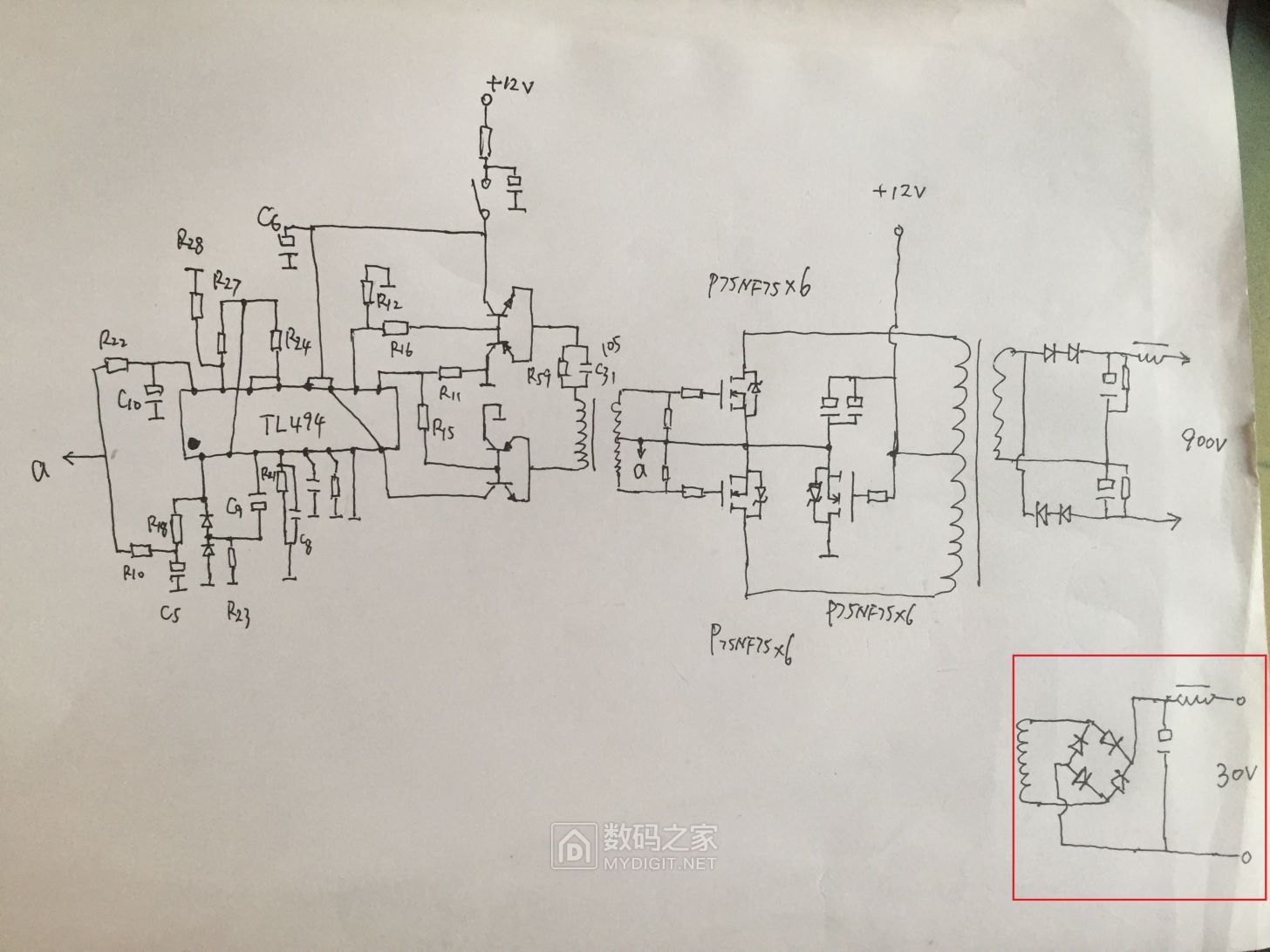

这是跑的原理图，仅逆变升压部分，高压部分未画。次级按红框改造。原理有点模糊，请教：图中两个a点是相连的，这条线是不是就是电流电压反馈的？电源负极的6只莫丝管的作用是防反接？

高频变压器拆解：https://www.mydigit.cn/thread-395745-1-1.html


另外有变压器拆解重绕经验的大神
们指点一二

newboyfeng

大工程啊

shian1960

支持一下！！！

z1w2

输出电压没有取样反馈，会随着负载大小波动的。

gl542400

不是个位A ，最少是两位数A。494配这么大的绕组

m3132427

看着用料还可以

xjmar

6个MOS管应该是电源的功率输出管。

xbxxdiy

这个是电鱼机。

林华信

a与a相连，六个场管是防12V电源反接的电路，也是DS导通电阻检测电路，当过流时，DS导通电阻变大，494接到反馈信号后会调小占空比，限制大电流。图中与105电容并联的电阻是多少？还有电路图中的元件数值标一下，有利计算出保护电流。

st911

林华信 发表于 2023-6-10 23:28
a与a相连，六个场管是防12V电源反接的电路，也是DS导通电阻检测电路，当过流时，DS导通电阻变大，494接到反 ...

大神分析的透彻，谢谢。和105电容并接的电阻色环棕黑红金，应该的102。

有点不烧

改造后实际效果如何呢？

林华信

有点不烧 发表于 2023-6-11 13:51
改造后实际效果如何呢？

想改造，要加上稳压反馈电路，两个电压比较器可以选一个作过流保护，一个作电压调节。

ec1600

  进来学习学习。

rose

10几20可以买一个。不过贵在折腾。
我有个12V  5A的插电没反应了
