为了安全，电热水器用水断电装置

走来走去2003

为了安全，自己做了个用水断电装置。原理是在热水器进水端安装水流传感器，用水时常闭继电器断开，切断电源火线。

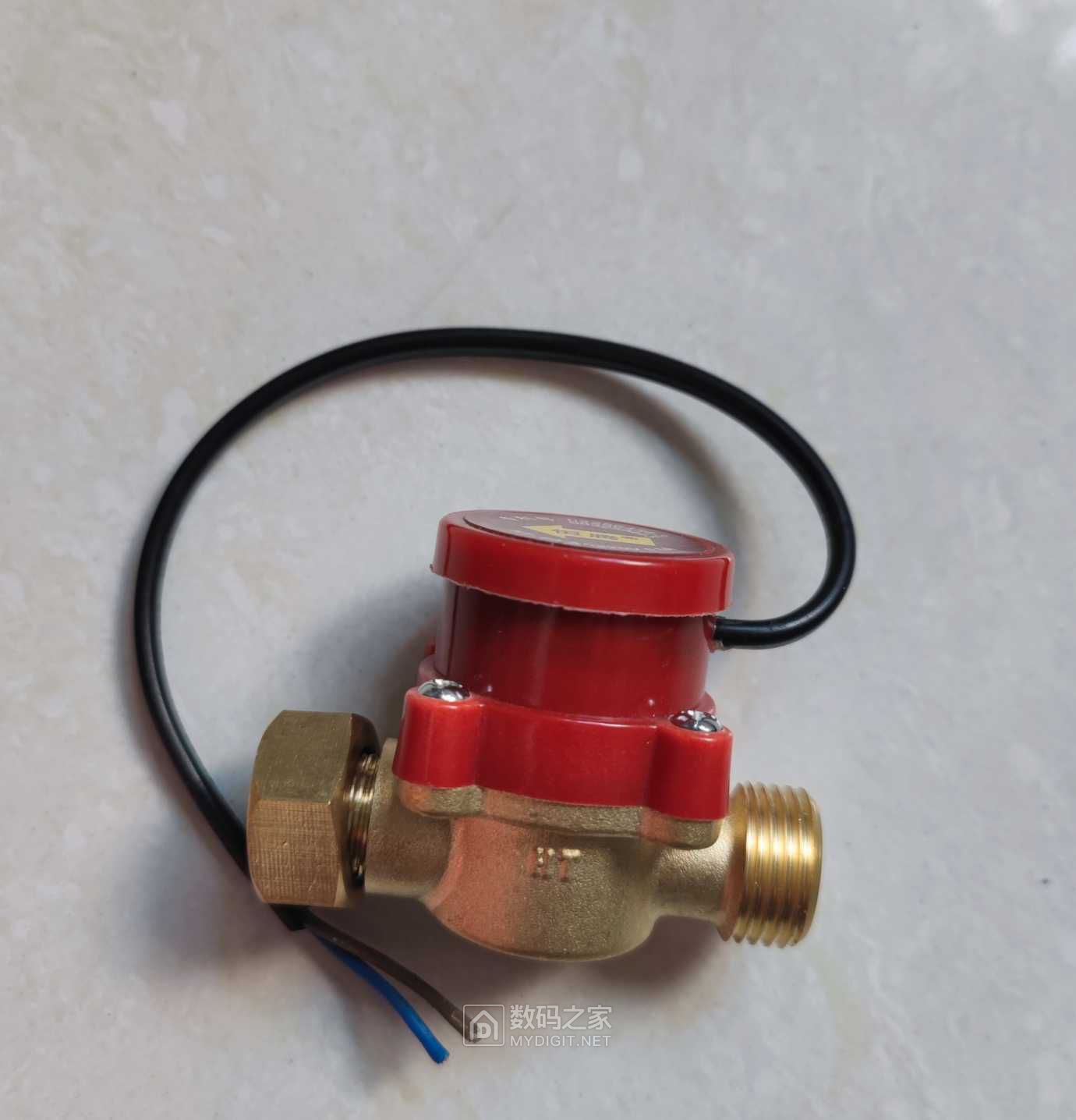

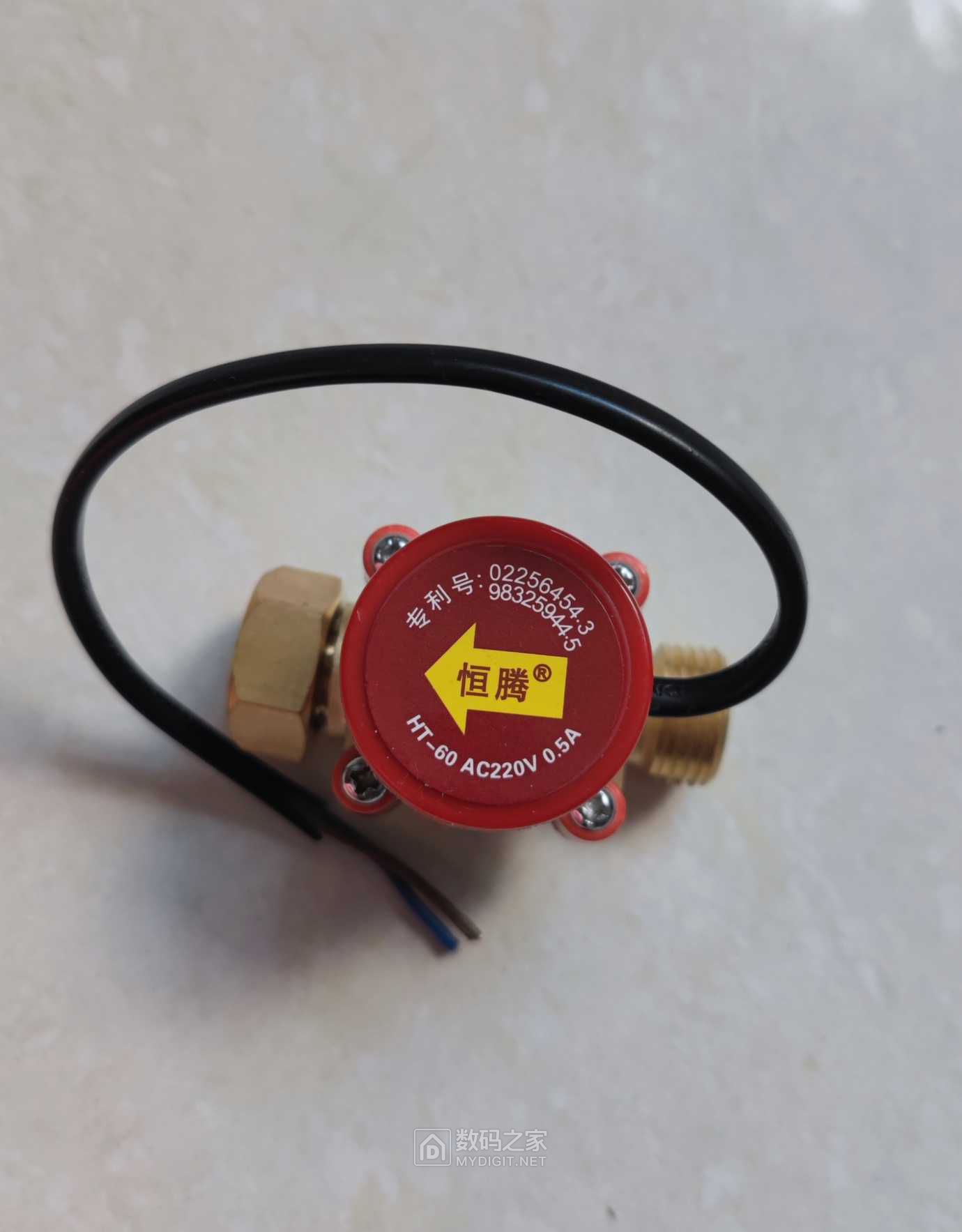

下图为使用的水流传感器

恒腾HT-60

此传感器原用于控制水泵，当有水流过时内部可控硅导通，控制水泵运转，相当灵敏。当有水流过时，线路两端有几十K电阻，用此信号控制继电器工作。

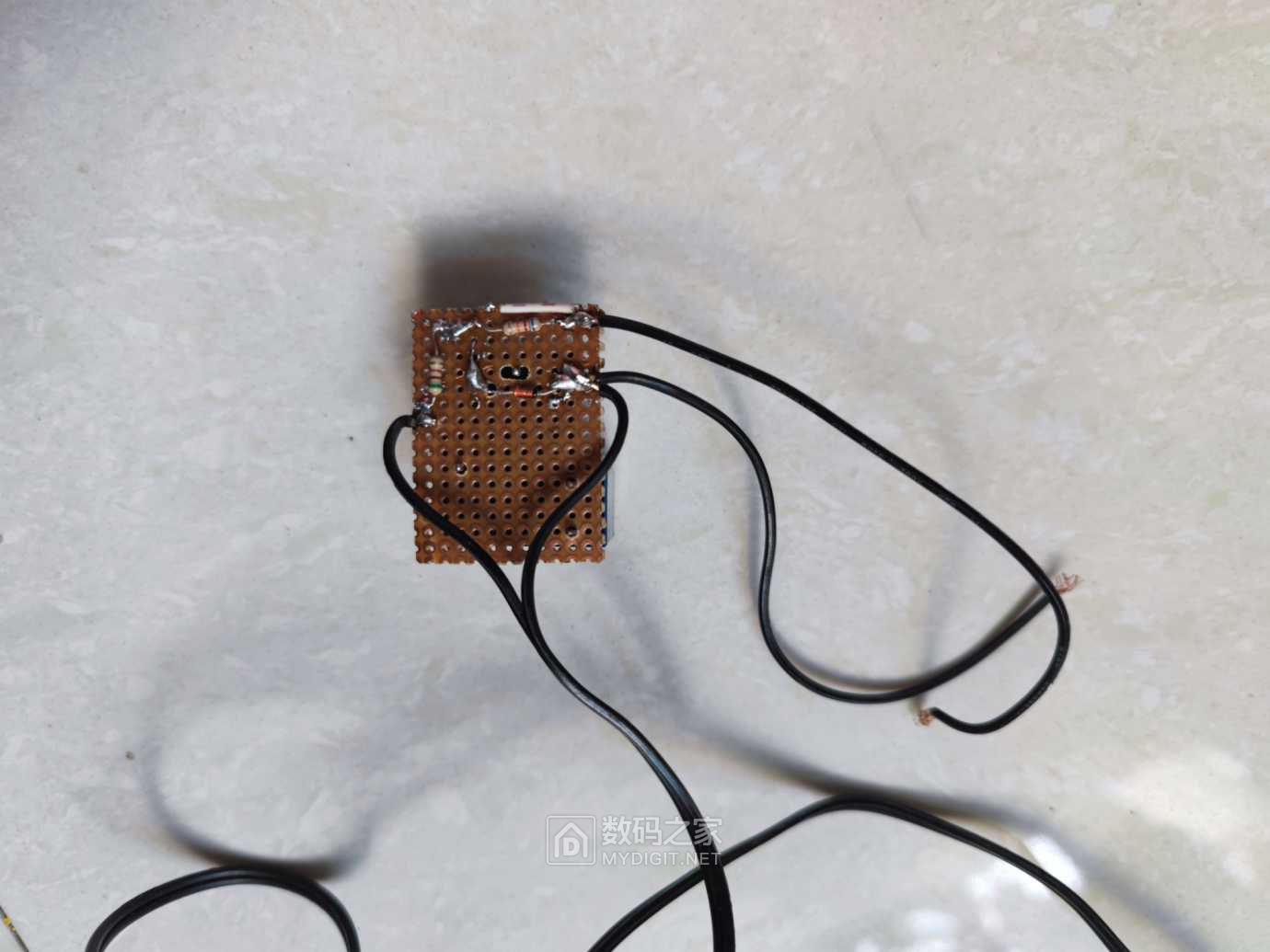

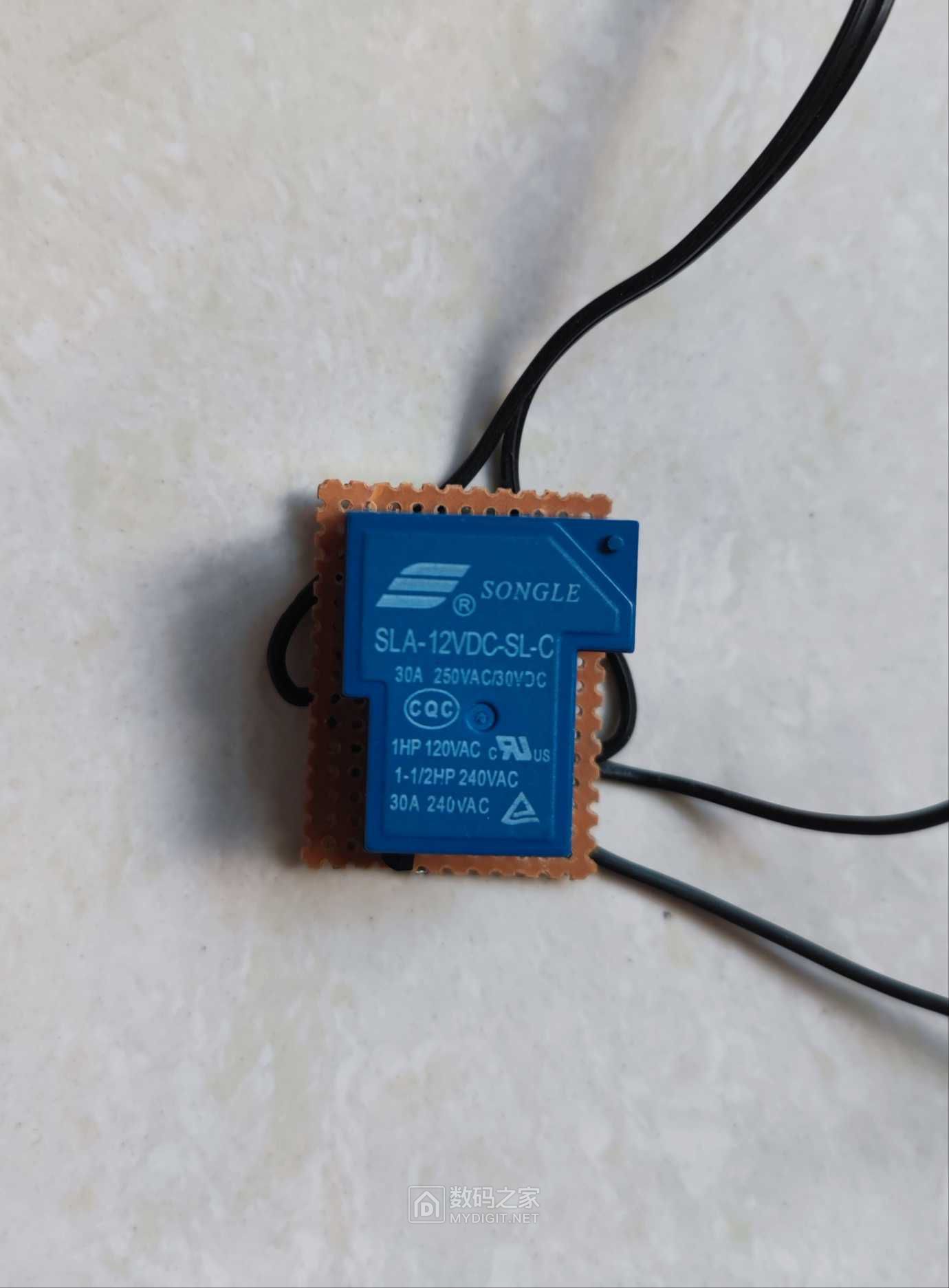

下图为用洞洞板搭接的继电器控制电路。

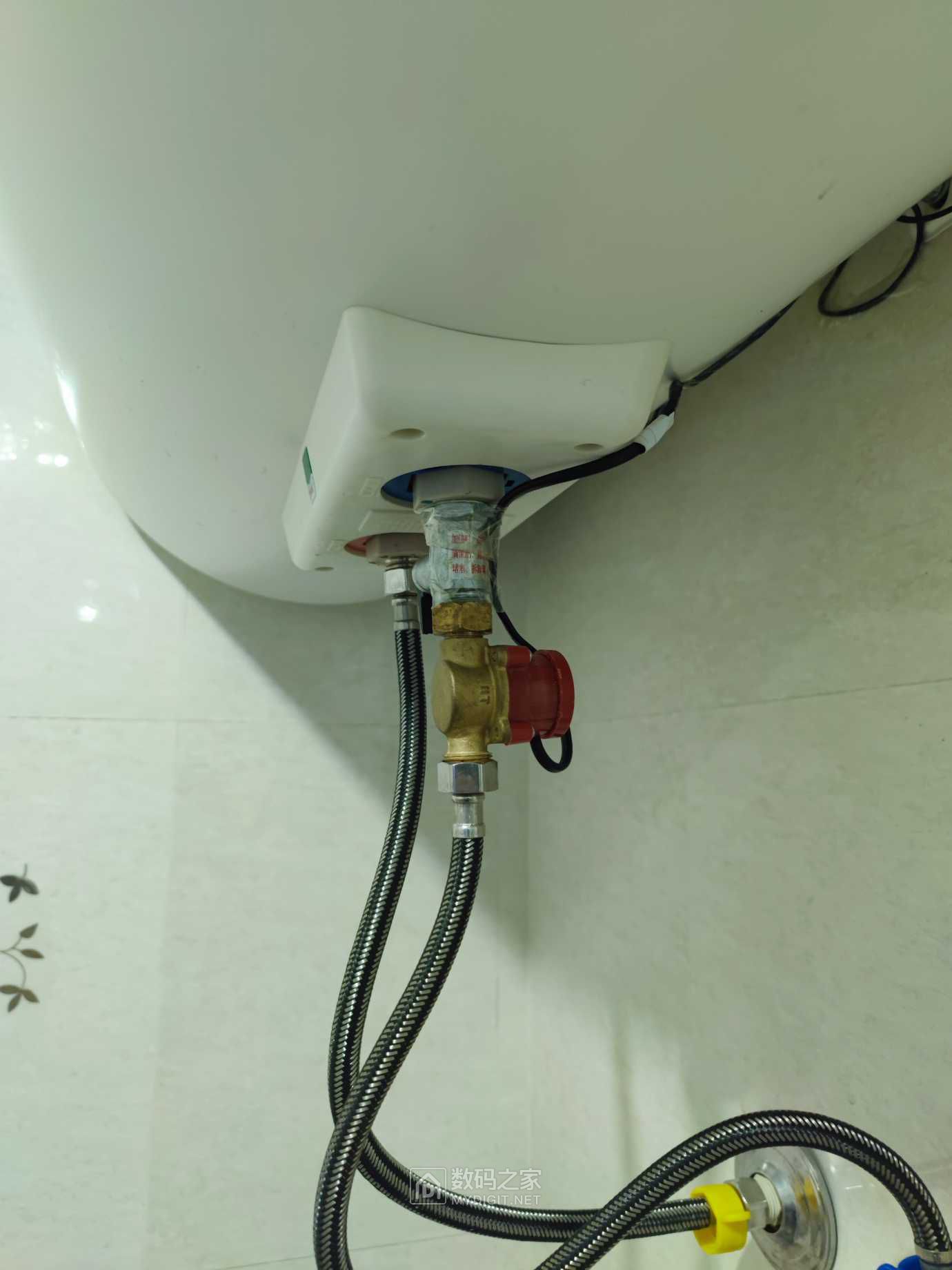

12V电源用路由器电源提供，继电器使用常闭触点，继电器控制火线。以下为传感器安装图。

控制部分已装入热水器内部，就不拆开了。实际使用效果很好。
谢谢观看。

l2588

可靠性如何？

走来走去2003

l2588 发表于 2022-11-11 15:55
可靠性如何？

用半年多了，目前为止没有发现问题。其实这种东西，因为简单所以可靠，洗澡的时候经常留意下是否有继电器吸合断开的声音就可以了。

l0577

不错，有条件可以用交流接触器，不用直流电源，双线都断开

走来走去2003

l0577 发表于 2022-11-11 16:07
不错，有条件可以用交流接触器，不用直流电源，双线都断开

刚开始用的是交流接触器，但是家里用吸合断开的声音太大了，所以才改了继电器。

5plang

走来走去2003 发表于 2022-11-11 16:01
用半年多了，目前为止没有发现问题。其实这种东西，因为简单所以可靠，洗澡的时候经常留意下是否有继电器 ...

再加个绿色的led灯，断电后，绿灯亮，这样比听继电器要好点

低调走过

用交流接触器就不要拆热水器了，可以安装在插座附近。

山泉水

既然已经这样做了，还是双线断开好

sylphy023

假设一下 没有用水的时候热水器漏电了，通电，水带电，龙头也带电，然后洗澡的一摸龙头，触电了挂了，然后开水，断电，把自己洗干净擦干净
再假设一下，洗的过程中漏电了，这个时候因为正在用水，没电，洗完了一关龙头，来电了，顺着龙头把人电死了，然后把自己擦干净走了

a0815

sylphy023 发表于 2022-11-11 16:55
假设一下 没有用水的时候热水器漏电了，通电，水带电，龙头也带电，然后洗澡的一摸龙头，触电了挂了，然后 ...

有那么点意思，脑补一下..........................

另外，楼主说：洗澡的时候经常留意下是否有继电器吸合断开的声音就可以了。

为何要留意呢？？电热水器，外壳上，通电时，不是有指示灯吗？？？

hellozwt

插头用带漏电保护的

云雾山中

有可靠的地线，加上漏保空开应该就行了！

走来走去2003

sylphy023 发表于 2022-11-11 16:55
假设一下 没有用水的时候热水器漏电了，通电，水带电，龙头也带电，然后洗澡的一摸龙头，触电了挂了，然后 ...

多虑了，前面还有漏电保护。

走来走去2003

云雾山中 发表于 2022-11-11 17:13
有可靠的地线，加上漏保空开应该就行了！

以前的房子，没有等电位地线。

sjtx1971

这种继电器我记得大都是单路的，应该用双路的继电器更安全些，一般的10A以上继电器都可以的

走来走去2003

sjtx1971 发表于 2022-11-11 17:17
这种继电器我记得大都是单路的，应该用双路的继电器更安全些，一般的10A以上继电器都可以的 ...

是单路的，只是断开了火线。

tulips

给这个装置再加一个指示灯比较好！

能达到目的就是不错的改装

sjtx1971

走来走去2003 发表于 2022-11-11 17:19
是单路的，只是断开了火线。

最好用双路的，因为零线带电的事也很多，当然接地和漏电保护器要更重要

xjmar

水流传感器，现在的小产品真是多啊。

lijielzj

好像网上有卖的，叫什么漏电保护器……
