MY808_DIY：墨水屏点亮折腾记录（0）

lyy-cy · 发表于 2020-12-31 17:00:29

看论坛好多人在玩墨水屏，也心动了，咸鱼买了几个来折腾。
有一起玩的朋友么？欢迎留言讨论。

买的是这种，借用网友的图一张。

具体型号：HINK-E0213A04-G01

这种基本不能无损拆开，可能拆手机屏的工具能开；

背面的触点就可以，很好焊接。

虽然不值钱，但是也要保护下。

MSP430的单片机，和AVR很像，学了几天，能点灯了。

图像模式很容易，第一天就搞定了。

下面这个是文字模式；
这种屏的x轴，y轴，和一般理解是反的。

到了这一步，基本可以认为……

屏点亮了，下来该考虑怎么应用了。

》》待续……

墨水屏点亮折腾记录（1）
https://www.mydigit.cn/thread-231292-1-1.html
汉硕电子价签低功耗问题已解决
https://www.mydigit.cn/thread-228145-1-1.html
Hanshow_汉硕墨水屏腾记录（2）
https://www.mydigit.cn/thread-234856-1-1.html

zshuntao · 发表于 2020-12-31 17:18:46

这个分辨率有点低不如小米温湿度计细腻。

希望 · 发表于 2020-12-31 17:31:22

zshuntao 发表于 2020-12-31 17:18
这个分辨率有点低不如小米温湿度计细腻。

像这屏一般多少PPI

ww5223017240 · 发表于 2020-12-31 17:33:57

是直接和控制板通信？我以为是拆屏和屏直接通信呢:sweat:控制板是什么主控？貌似是STM8？

lyy-cy · 发表于 2020-12-31 18:45:46

希望发表于 2020-12-31 17:31
像这屏一般多少PPI

250 X 122 的分辨率
2.13寸的都这样

lyy-cy · 发表于 2020-12-31 18:46:33

ww5223017240 发表于 2020-12-31 17:33
是直接和控制板通信？我以为是拆屏和屏直接通信呢控制板是什么主控？貌似是STM8？ ...

MSP430
不是stm8

触景情伤 · 发表于 2020-12-31 19:35:38

原来屏上的主控是啥玩意儿？能不能用原来的主控折腾？

ww5223017240 · 发表于 2020-12-31 19:57:55

lyy-cy 发表于 2020-12-31 18:46
MSP430
不是stm8

不是问你的控制板，是问屏上那块板，貌似有个单片机的吧

lyy-cy · 发表于 2020-12-31 20:51:25

本帖最后由 lyy-cy 于 2020-12-31 21:00 编辑

触景情伤发表于 2020-12-31 19:35
原来屏上的主控是啥玩意儿？能不能用原来的主控折腾？

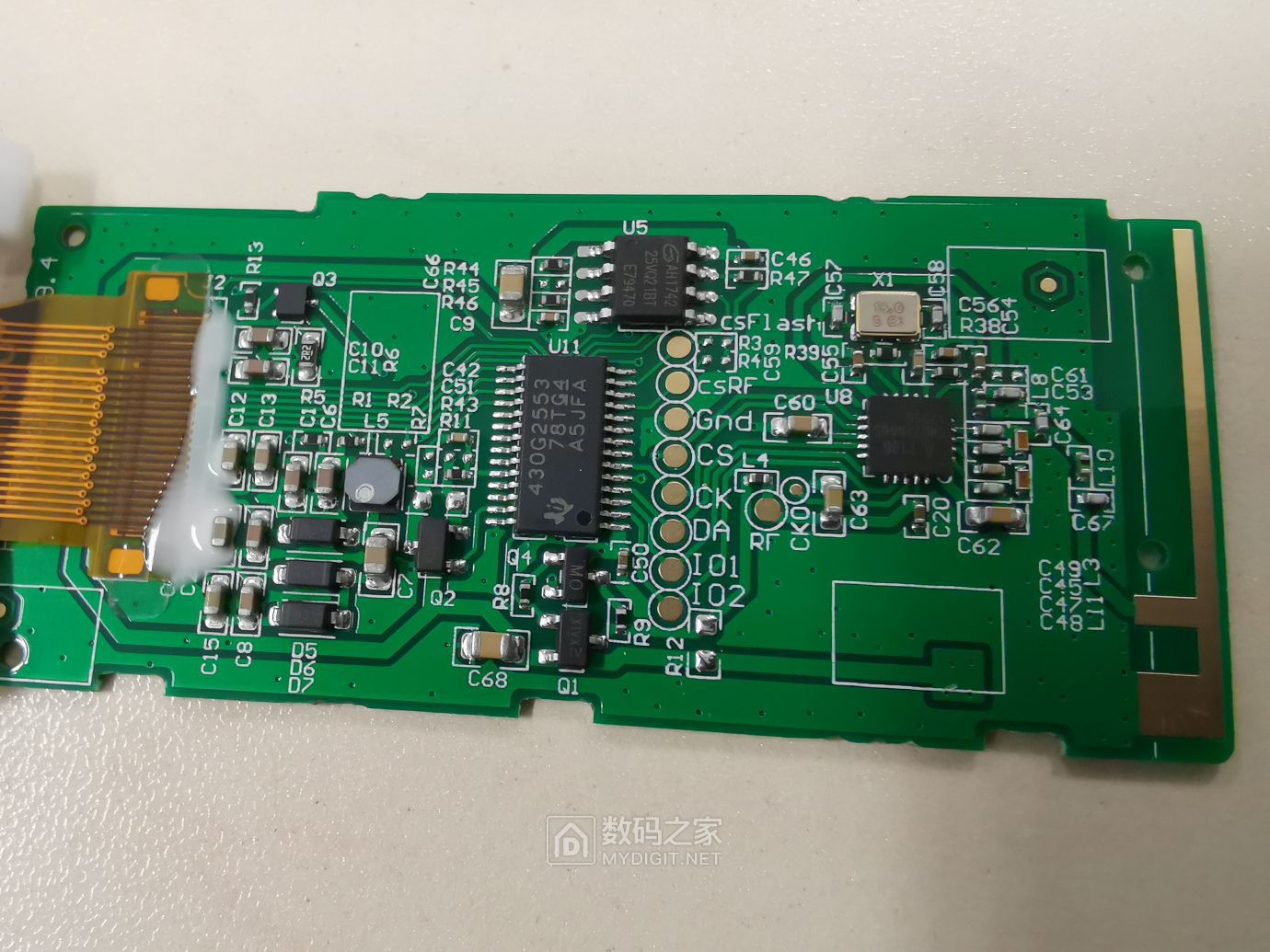

外面的部分就是利用了下载功能

下面这篇文章内有高清大图（感谢原作者）
https://www.mydigit.cn/forum.php?mod=viewthread&tid=163976

要不是为了利用原来主控，我也不至于花30元和好几天去折腾msp430:lol:

目标是不拆机搞定想要的功能。
