又一汉朔4.2电子墨水屏价签的亚种 WFH0420CZ11

liaodongling · 发表于 2021-9-28 12:37:58

本帖最后由 liaodongling 于 2021-9-28 14:07 编辑

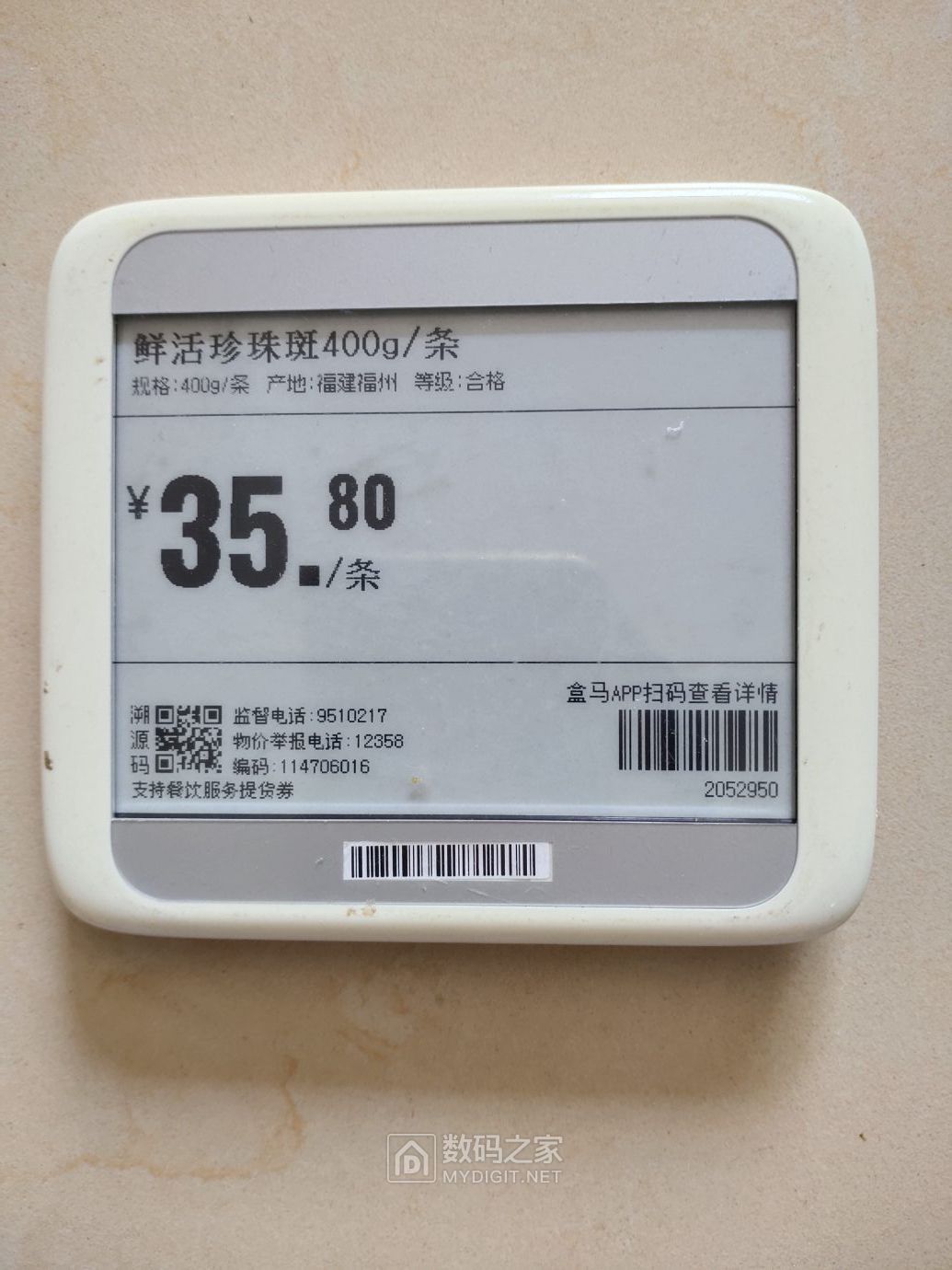

某鱼淘到的，外观、型号均跟WFH0420CZ35屏幕的那款墨水屏价签一模一样。与WFH0420CZ35一样，也是双驱动IC的墨水屏。但是直接写入WFH0420CZ35的程序没反应。

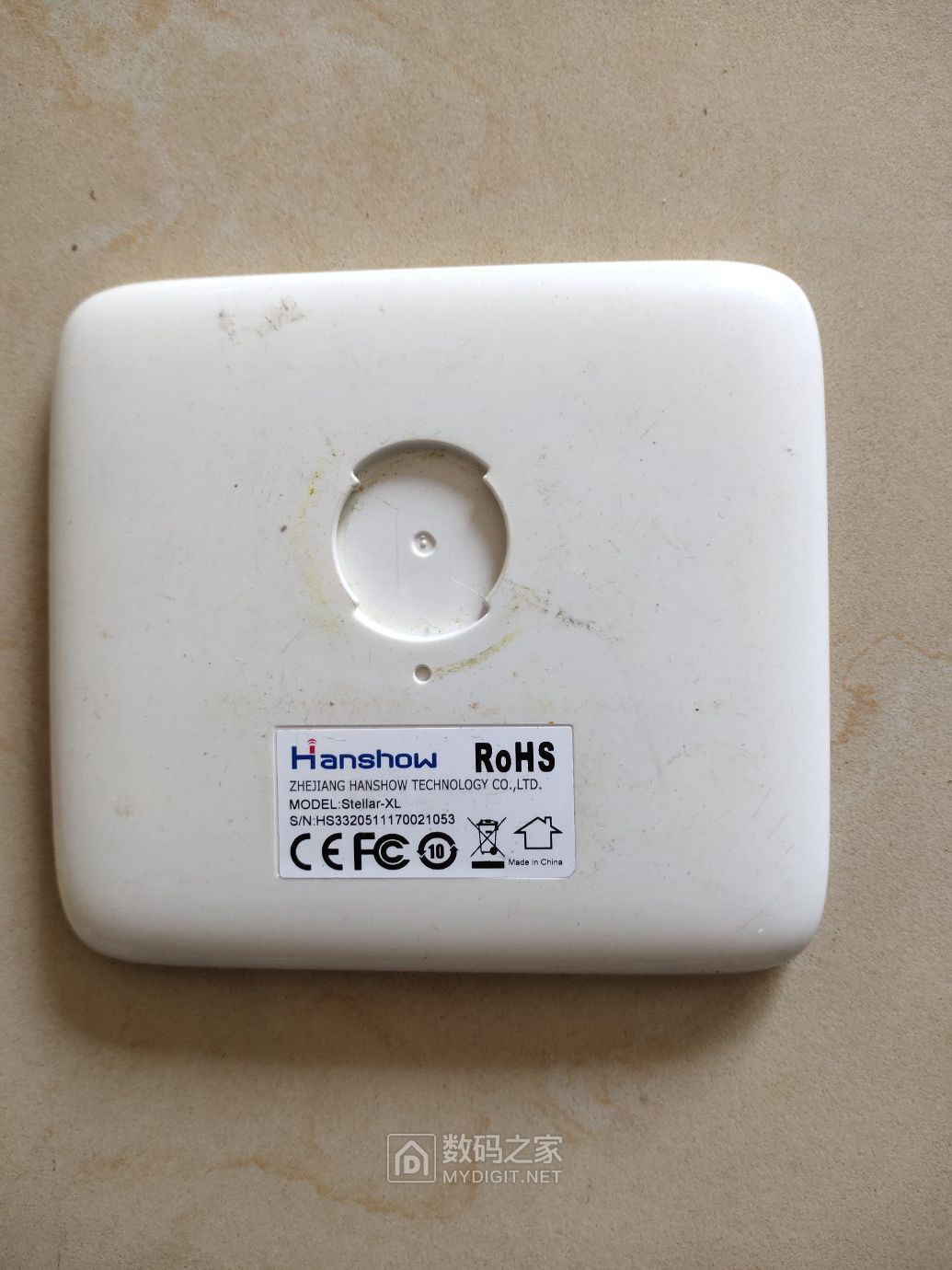

下面是拆机图，有这款墨水屏的欢迎大家一起来研究

reiyawea · 发表于 2021-10-13 22:54:55

试一下我这个固件，直接烧录到小板上，再复位，应该会刷出上下颠倒的价签。

linlp168 · 发表于 2021-12-10 08:52:16

WFH0420CZ35的测试程序有吗？

gandalf · 发表于 2023-5-5 15:02:59

WFH0420CZ11 可以按照 GDEW0154T11 搞驱动，是两片 UC8154 级联驱动的。

peterzhen · 发表于 2023-5-10 22:36:14

gandalf 发表于 2023-5-5 15:02
WFH0420CZ11 可以按照 GDEW0154T11 搞驱动，是两片 UC8154 级联驱动的。

有例程吗？

gandalf · 发表于 2023-9-24 14:47:15

可以参考： https://github.com/dotnfc/EPD_mp ... s/panel/epd_cz11.py

效果可以看看： https://www.bilibili.com/video/B ... 267cb093c260c0c766c (1.4倍速)

1065307738 · 发表于 2024-1-18 14:42:32

楼主你发的这个屏驱动起来了么？能分享一下你的驱动程序么。。。

1065307738 · 发表于 2024-1-18 14:43:12

gandalf 发表于 2023-9-24 14:47
可以参考： https://github.com/dotnfc/EPD_mpy_efont/blob/main/examples/panel/epd_cz11.py

效果可以看 ...

你好你这个视频驱动的程序能分享个么那个参考的地址打不开了

仓木 · 发表于 2024-3-28 15:35:52

gandalf 发表于 2023-5-5 15:02
WFH0420CZ11 可以按照 GDEW0154T11 搞驱动，是两片 UC8154 级联驱动的。

WFH0420CZ11移植了GDEW0154T11，没有反应

ygsmzj · 发表于 2024-3-31 11:38:57

仓木发表于 2024-3-28 15:35
WFH0420CZ11移植了GDEW0154T11，没有反应

咋移植的？分享一下程序呗。46550650@qq.com

ygsmzj · 发表于 2024-3-31 11:41:07

1065307738 发表于 2024-1-18 14:43
你好你这个视频驱动的程序能分享个么那个参考的地址打不开了

#-*- coding:utf-8 -*-
# panel driver, referenced from GDEW0154T11
# FPC Label: WFH0420CZ11
# Panel : WF0420T1PCZ11
# IC : UC8154
# Product : Stellar-XL
# by dotnfc, 2023/09/20
#----------------------------------------------------------------
# image format
# 2-bit grayscale (4 grayscale), horizontal scanning (from left to right), and bottom to top (from bottom to top)
# 200x300 + 200x300 two images
from micropython import const
from machine import SPI, Pin
from time import sleep_ms
from framebuf import *
from logger import *
from board import *
import struct
BUSY = const(0) # 0=busy, 1=idle
class EPD(FrameBuffer):
# Display resolution
WIDTH = const(400)
HEIGHT = const(300)
BUF_SIZE = const(WIDTH * HEIGHT // 8)
def __init__(self):
self.spi = SPI(1, baudrate=20000000, polarity=0, phase=0, sck=EPD_PIN_SCK, mosi=EPD_PIN_SDA)
self.spi.init()
self.cs = EPD_PIN_CS
self.cs2 = EPD_PIN_CS2
self.dc = EPD_PIN_DC
self.rst = EPD_PIN_RST
self.busy = EPD_PIN_BUSY
self.cs.init(self.cs.OUT, value=1)
self.cs2.init(self.cs2.OUT, value=1)
self.dc.init(self.dc.OUT, value=0)
self.rst.init(self.rst.OUT, value=0)
self.busy.init(self.busy.IN)
self.buf = bytearray(self.BUF_SIZE)
super().__init__(self.buf, self.WIDTH, self.HEIGHT, MONO_HLSB)
# lut standard
LUT_VCOM0 = bytearray(b'\x02\x03\x03\x08\x08\x03\x05\x05\x03\x00\x00\x00\x00\x00\x00')
LUT_W = bytearray(b'\x42\x43\x03\x48\x88\x03\x85\x08\x03\x00\x00\x00\x00\x00\x00')
LUT_B = bytearray(b'\x82\x83\x03\x48\x88\x03\x05\x45\x03\x00\x00\x00\x00\x00\x00')
LUT_G1 = bytearray(b'\x82\x83\x03\x48\x88\x03\x05\x45\x03\x00\x00\x00\x00\x00\x00')
LUT_G2 = bytearray(b'\x82\x83\x03\x48\x88\x03\x05\x45\x03\x00\x00\x00\x00\x00\x00')
# lut from firmware
# LUT_VCOM0 = bytearray(b'\x19\x1e\x04\x28\x28\x05\x1e\x19\x04\x00\x00\x00\x00\x00\x00')
# LUT_W = bytearray(b'\x19\x5e\x04\xa8\x68\x05\x9e\x19\x04\x00\x00\x00\x00\x00\x00')
# LUT_B = bytearray(b'\x99\x9e\x04\xa8\x68\x05\x5e\x59\x04\x00\x00\x00\x00\x00\x00')
# LUT_G1 = bytearray(b'\x99\x9e\x04\xa8\x68\x05\x5e\x59\x04\x00\x00\x00\x00\x00\x00')
# LUT_G2 = bytearray(b'\x99\x9e\x04\xa8\x68\x05\x5e\x59\x04\x00\x00\x00\x00\x00\x00')
def conv_data(self, dat):
'''Convert 8 bits to a short'''
result = 0
for bit_position in range(7, -1, -1):
bit_value = (dat >> bit_position) & 1 # 获取当前位的值（0或1）
if bit_value:
result = result << 2
else:
result = result << 2 | 3
return result
def refresh(self, buf = None, full=True):
'''Update screen contents.
Args:
- buf: the display contents to screen, can be none to use internal buffer
- full: whether to update the entire screen, or just the partial of it
'''
pitch = self.WIDTH // 8
cx = pitch // 2
startx = 0
self.init_full()
self._command(0x10)
if buf is not None:
for _ in range(self.HEIGHT):
for x in range(0, cx):
self._datax(buf[startx + x], True) # to ic1
for x in range(cx, pitch):
self._datax(buf[startx + x], False) # to ic2
startx = startx + pitch
else:
for _ in range(self.HEIGHT):
for x in range(0, cx):
self._datax(self.buf[startx + x], True) # to ic1
for x in range(cx, pitch):
self._datax(self.buf[startx + x], False) # to ic2
startx = startx + pitch
if full:
self.update_full()
else:
self.update_partial()
self.wait_until_idle()
def _command(self, command, data=None):
# command sequence
self.cs(0)
self.cs2(0)
self.dc(0)
if isinstance(command, int):
command = bytearray([command])
self.spi.write(command)
self.cs(1)
self.cs2(1)
# now optional data
if data is not None:
if isinstance(data, int):
data = bytearray([data])
self._data(data)
self.cs(1)
self.cs2(1)
def _data(self, data):
# data sequence
self.cs(0)
self.cs2(0)
self.dc(1)
if isinstance(data, int):
data = bytearray([data])
self.spi.write(data)
self.cs(1)
self.cs2(1)
def _datax(self, data, cs1=True):
'''Write a byte to the panel'''
# data sequence
if cs1:
self.cs(0)
self.cs2(1)
else:
self.cs(1)
self.cs2(0)
self.dc(1)
# caller is responsible for making sure: data is integer
# if not isinstance(data, int):
# raise ValueError('data must be an integer')
# convert data to a 4 grayscale format, in BigEndian format
self.spi.write(struct.pack('>h', self.conv_data(data)))
self.cs(1)
self.cs2(1)
def power_on(self):
self._command(0x04)
self.wait_until_idle()
def power_off(self):
self._command(0x02)
self.wait_until_idle()
def init(self):
self.init_full()
def init_panel(self, reset=True):
if reset:
self.reset()
self._command(0x01, b'\x07\x00\x0d\x00'); # power setting
self.power_on()
self._command(0x00, 0xdf); # panel setting: df-bw cf-r
self._command(0x50, 0x67); # VCOM AND DATA INTERVAL SETTING
self._command(0x30, 0x2a); # PLL setting
self._command(0x61, b'\xc8\x01\x2c'); # resolution setting
self._command(0x82, 0x0A); # vcom setting
def init_full(self):
self.init_panel()
self._command(0x20, self.LUT_VCOM0)
self._command(0x21, self.LUT_W)
self._command(0x22, self.LUT_B)
self._command(0x23, self.LUT_G1)
self._command(0x24, self.LUT_G2)
def init_partial(self):
self.init_panel(False)
self._command(0x20, self.LUT_VCOM0)
self._command(0x21, self.LUT_W)
self._command(0x22, self.LUT_B)
self._command(0x23, self.LUT_G1)
self._command(0x24, self.LUT_G2)
def update_full(self):
self._command(0xe0, 0x01) # CASCADE SETTING (CCSET) 0xe0
self._command(0x12) # DISPLAY REFRESH (DRF) (R12H)
sleep_ms(10)
self.wait_until_idle()
def update_partial(self):
self._command(0xe0, 0x01) # CASCADE SETTING (CCSET) 0xe0
self._command(0x12) # DISPLAY REFRESH (DRF) (R12H)
sleep_ms(100)
self.wait_until_idle()
def wait_until_idle(self, timeout=4000):
while self.busy.value() == BUSY:
sleep_ms(100)
timeout = timeout - 100
if timeout <=0 :
raise RuntimeError("Timeout out for waiting busy signal")
def reset(self):
self.rst(1)
sleep_ms(10)
self.rst(0)
sleep_ms(10)
self.rst(1)
sleep_ms(10)
# specify the memory area for data R/W
def set_memory_area(self, x_start, y_start, x_end, y_end):
# self._command(0x11); # set ram entry mode
# self._data(0x03); # x increase, y increase : normal mode
# # x point must be the multiple of 8 or the last 3 bits will be ignored
# self._command(0x44)
# self._data(x_start // 8)
# self._data((x_start + x_end - 1) // 8)
# self._command(0x45)
# self._data(y_start % 256)
# self._data(y_start // 256)
# self._data((y_start + y_end - 1) % 256)
# self._data((y_start + y_end - 1) // 256)
# self._command(0x4e)
# self._data(x_start // 8)
# self._command(0x4f)
# self._data(y_start % 256)
# self._data(y_start // 256)
# self.wait_until_idle()
pass
# to wakeup panel, just call reset() or init()
def sleep(self):
self.power_off()
self._command(0x82, 0x00) # VCOM_DC SETTING (VDCS) (R82H)
self._data(0x01, b'\x02\x00\x00\x00') # POWER SETTING (PWR) (R01H) , gate switch to external
sleep_ms(100)
self.power_off()
#self.wait_until_idle()
def main():
import time
epd = EPD()
epd.init()
epd.fill(1)
epd.text('Hello world', 10, 60, 0)
epd.line(0, 10, 380, 10, 1)
epd.refresh()
#time.sleep(1)
#epd.text('dotnfc here', 0, 10, 0)
#epd.refresh(full=False)
# epd.sleep()
if __name__ == "__main__":
main()

复制代码

ygsmzj · 发表于 2024-3-31 21:24:05

reiyawea 发表于 2021-10-13 22:54
试一下我这个固件，直接烧录到小板上，再复位，应该会刷出上下颠倒的价签。

已经付费下载，这个要怎么用，具体讲讲，谢谢。

仓木 · 发表于 2024-4-2 09:15:42

ygsmzj 发表于 2024-3-31 11:38
咋移植的？分享一下程序呗。

没反应还要分享么，起码也得等成功了啊。

ygsmzj · 发表于 2024-4-4 17:07:59

仓木发表于 2024-4-2 09:15
没反应还要分享么，起码也得等成功了啊。

这几个数值能查出来吗？应该是多少？
int BUSY_Pin = 25;
int RES_Pin = 26;
int DC_Pin = 27;
int CS_Pin = 15;
int SCK_Pin = 13;
int SDI_Pin = 14;

ygsmzj · 发表于 2024-4-7 17:30:30

gandalf 发表于 2023-5-5 15:02
WFH0420CZ11 可以按照 GDEW0154T11 搞驱动，是两片 UC8154 级联驱动的。

GDEW0154T11实测可以驱动wfh0420cz11，但是修改参数后只能显完整显示半边，看msp430的程序是通过对P3OUT发送不同的值实现驱动两块UC8154，但是GDEW0154T11里面没有P3OUT这样的操作方法，仿写类似的代码，修改edpcs2low，和epdcs2high没有效果。大神能给个指导吗？使用esp32驱动板，怎样实现驱动wfh0420cz11的另半边屏幕。（屏确定是好的，msp430例程是可以点亮全屏的）
