CAD初学者首先就是查看图纸以及临摹图纸,其实就是经验以及技巧的积累。CAD图纸绘制并没有所想象中的简单,有的图形的绘制方法也并不止有一种方法。更多的则是需要我们去思考,单说圆角矩形的绘制方法也有很多。具体的操作步骤演示如下:

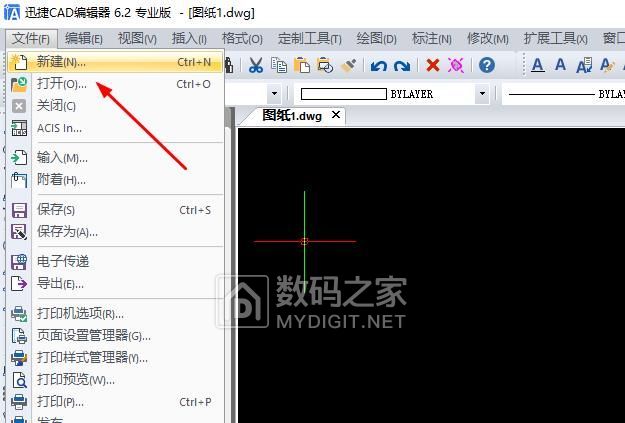

第一步:点击电脑桌面上方中迅捷CAD编辑器图标并进行运行,随之我们会进入到CAD编辑器操作界面。点击界面上方中新建图标,或点击文件—新建命令。
第二步:圆角矩形的绘制方法并不只有一种方式,先从直线绘制矩形开始。在界面左侧有着直线图标命令;或者你也可以点选绘图—直线命令,在图纸上绘制出矩形。

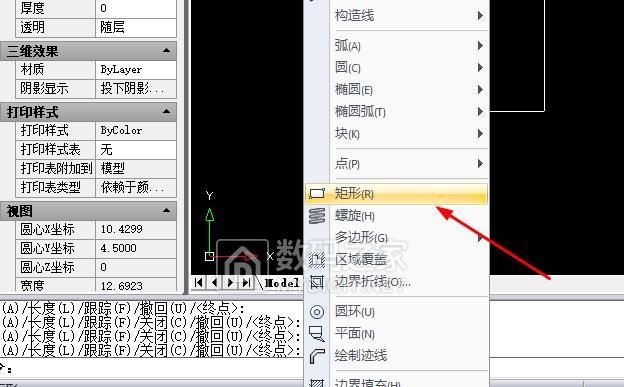

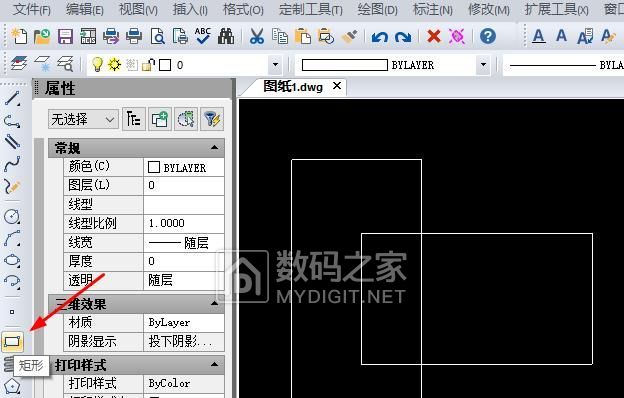

第三步:矩形的还有着另外一种更简单的绘制方法。在界面的左侧中就有着矩形图标,或者你也可以直接点击界面上绘图窗口下拉框内矩形命令。

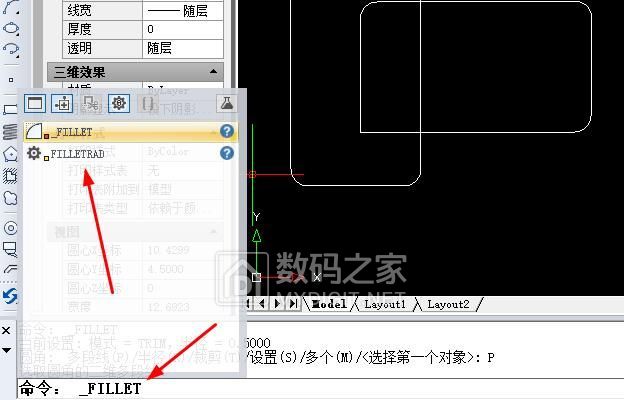

第四步:下面则是把图纸中绘制的直角矩形利用圆角命令,使其变成圆角矩形。点击界面右侧窗口内矩形命令,或者是在界面下方命令中直接输入FILLET指令。

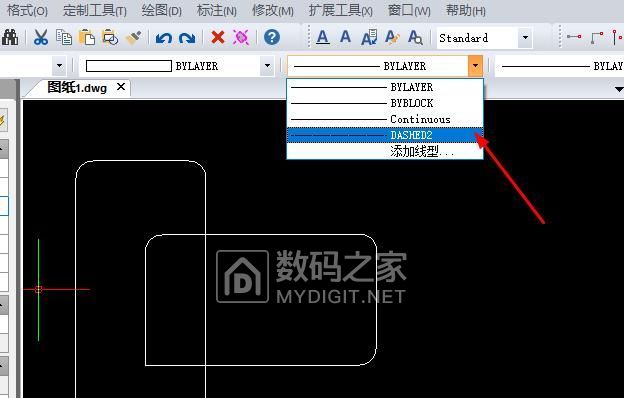

第五步:之前就说过绘制图形的线型会有着不同,更改图形线型可以点击界面左侧窗口内线型命令,或者是选择界面上方中的线型命令同样可以。
以上就是小编今天所要分享的全部内容,对此你有什么不懂或者是疑问之处?不妨试着自己多动手进行操作几遍。希望对大家能够有所帮助!
