『雪人 DIY』高价面前醒一醒，亲自动手顶一顶——OLED诞生记

snowman007

一楼 放效果
二楼 放原理跟关键代码

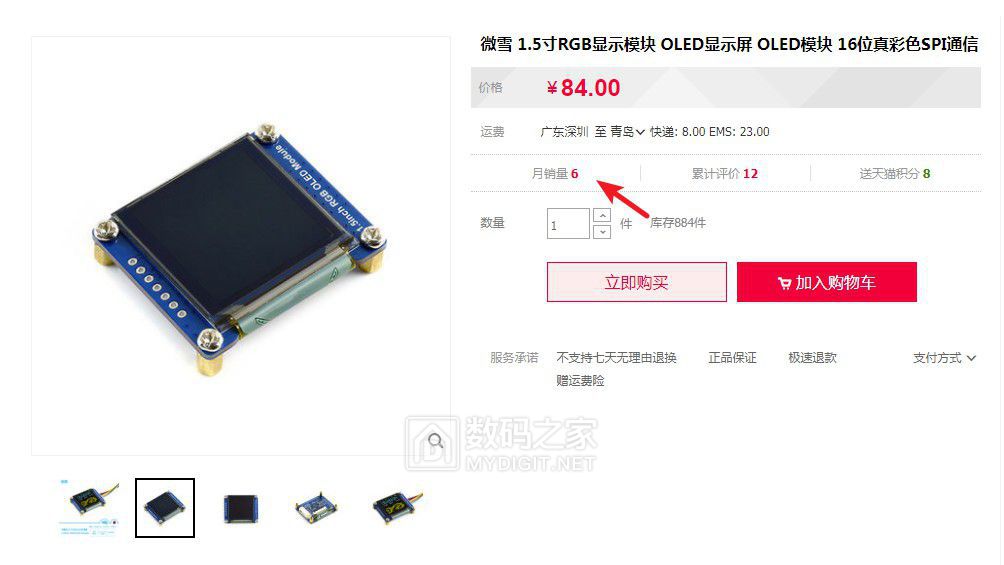

去年弄了点oled屏，一直没有功夫去弄它，这段特殊时期正好空出大把时间，于是开搞，去深水宝一查，结果吓了我一跳，对就是下面这张图。
金子做的屏啊，80多~~~~算上邮费，一张亲爱的毛爷爷出去了喂，有木有:dizzy:
贵不可怕，可怕的竟然还有人买，这样的土豪朋友能介绍给我么:lol:

所以还是自己动手丰衣足食，手中有屏，心中不慌:biggrin:

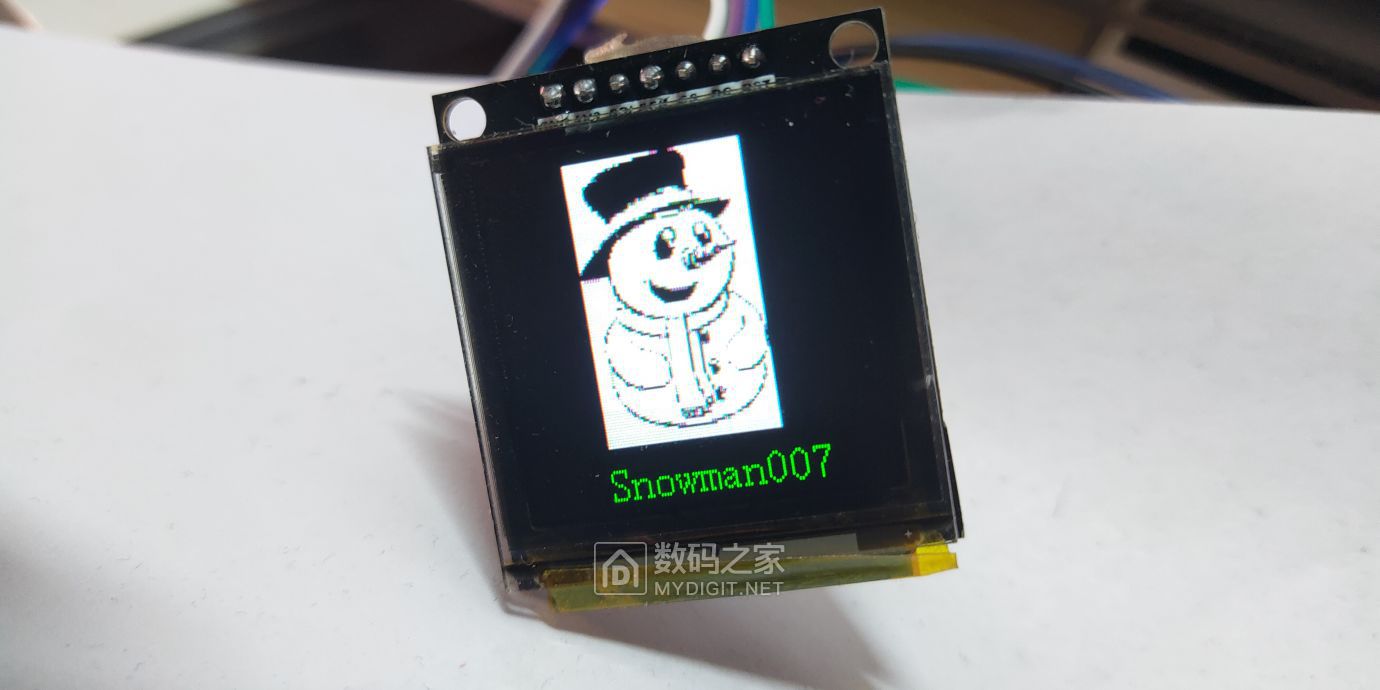

于是就诞生了下面这个


雪人就是这么6，这么帅气~~~（不准打脸(￣ε(#￣)☆╰╮(￣▽￣///)）

言归正传，借用下对方的参数截图

128x128 65k彩色 ，16位真彩，参数还是很给力的




老规矩，先上效果图




手册截图

寿命大约20k小时，这跟的led寿命差不多啊，24小时全天侯亮屏，大约3年左右，感觉给焊台用最合适，各种表的话，寿命还是太短。

每个单元都是rgb三个灯珠混色的，以前有种无背光电视也是这个原理吧

大妹纸，图彩没调好，妹纸不够靓:lol:

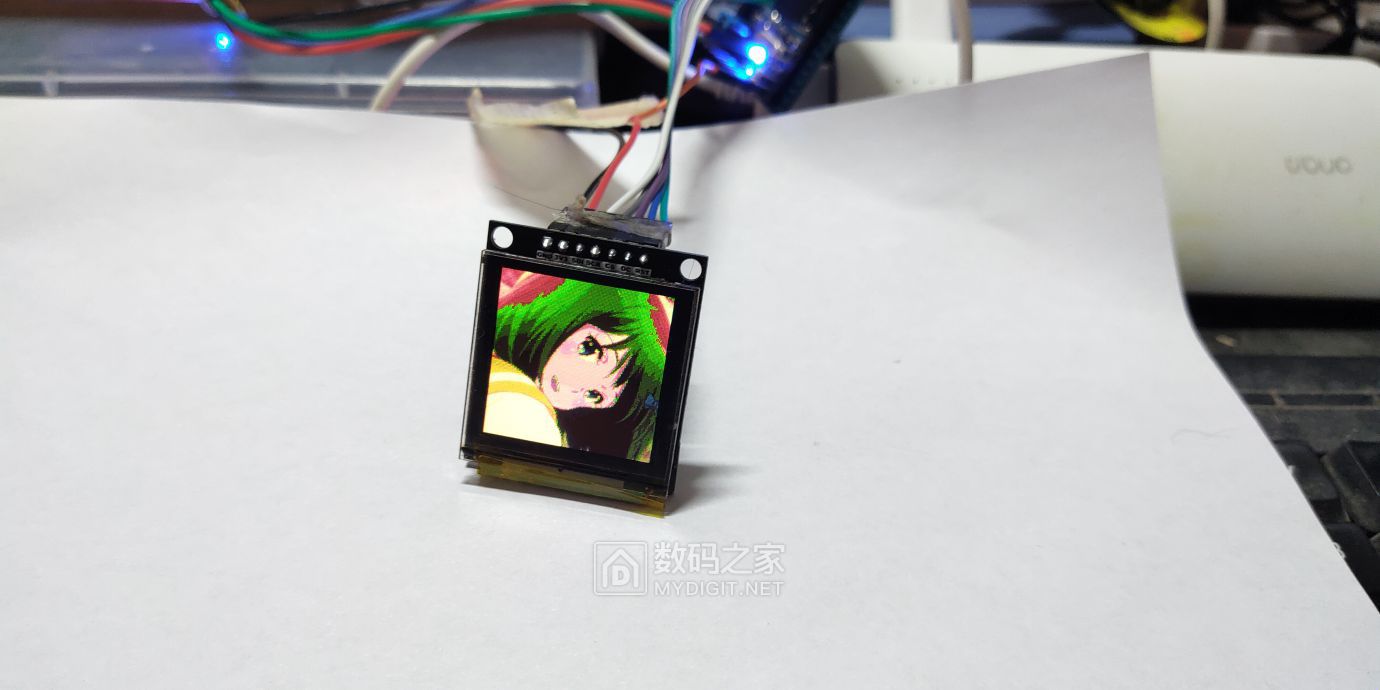

还是看萝莉吧，比较养眼

嗯嗯，雪人也很帅~~~~

snowman007

人艰不拆了 发表于 2020-3-21 21:02
你是改硬件了？好像只是修改了驱动程序啊

画板，打板，撸代码，一条龙服务，成本大约30左右，打算给焊台上个这个屏

snowman007

该楼注意是原理图跟代码，内容比较长原理图代码实在多，只放了关键内容


用的stm32103的u，实测用stm8s003刷完全没问题，就是刷图需要外挂flash。
这里代码主要是stm32的，因为刷图比较方便。


初始化spi

1.

2. void SPI1_Init(void)

3. {

4.         /* ¶¨ÒåspiÓëGPIOÅäÖòÎÊý½á¹¹Ìå */

5.         SPI_InitTypeDef  SPI_InitStruct;

6.   GPIO_InitTypeDef GPIO_InitStructure;

7.

8.         /* ´ò¿ªSPI1µÄ¶Ë¿ÚʱÖÓ¡¢AFIOÓëÍâÉèʱÖÓ */

9.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1 | RCC_APB2Periph_AFIO, ENABLE);

10.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);

11.

12.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 | GPIO_Pin_7;        //³õʼ»¯PA5£¨CLK£©ÓëPA7(MOSI)

13.   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

14.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;        //¸´ÓÃÍÆÍìÊä³ö

15.         GPIO_Init(GPIOA, &GPIO_InitStructure);

16.

17.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;        //³õʼ»¯PA6£¨MISO£©

18.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;        //¸¡¿ÕÊäÈë

19.         GPIO_Init(GPIOA, &GPIO_InitStructure);

20.

21.         SPI_InitStruct.SPI_Direction = SPI_Direction_2Lines_FullDuplex;        //È«Ë«¹¤

22.   SPI_InitStruct.SPI_Mode = SPI_Mode_Master;        //SPIÖ÷ģʽ

23.   SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;        //8λÊý¾Ý½á¹¹

24.   SPI_InitStruct.SPI_CPOL = SPI_CPOL_High;        //ʱÖÓ¼«ÐÔ¸ß

25.   SPI_InitStruct.SPI_CPHA = SPI_CPHA_2Edge;        //µÚ¶þ¸öʱÖÓÑØÓÐЧ

26.   SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;        //NSSÒý½ÅÈí¼þ¿ØÖÆ

27.   SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_8;        //²¨ÌØÂÊ8·ÖƵ

28.   SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;        //¸ßλÏÈ·¢ËÍ

29.   SPI_InitStruct.SPI_CRCPolynomial = 7;        //CRCУÑé7

30.   SPI_Init(SPI1, &SPI_InitStruct);        //³õʼ»¯

31.

32.         SPI_Cmd(SPI1, ENABLE);        //ʹÄÜSPI1

33. }


复制代码

初始化oled

1. void OLED_Init(void)

2. {

3.   OLED_GPIO_Init();     //³õʼ»¯RES¡¢DCÓëCSÒý½Å

4.

5.   OLED_RES_Set();

6.   Delay(100);

7.   OLED_RES_Clr();

8.   Delay(200); //ÑÓ³Ù£¬ÓÉÓÚµ¥Æ¬»úÉϵç³õʼ»¯±ÈOLED¿ì£¬ËùÒÔ±ØÐë¼ÓÉÏÑÓ³Ù£¬µÈ´ýOLEDÉϵç³õʼ»¯Íê³É

9.   OLED_RES_Set();

10.   Delay(200);

11.

12.   Write_Command(0xFD);  // ½âËøOLEDÇý¶¯IC£¨SSD1351£©µÄÃüÁîÊäÈë

13.   Write_Data(0x12);

14.

15.   Write_Command(0xFD);  //ÉèÖà ÃüÁA2,B1,B3,BB,BE Ϊ¿É·ÃÎÊ״̬

16.   Write_Data(0xB1);

17.

18.   Write_Command(0xAE);  //¹ØÏÔʾ£¨½øÈë˯Ãßģʽ£©

19.

20.   Write_Command(0xB3);  //ÉèÖÃÏÔʾʱÖÓ·ÖƵ&ÄÚ²¿Õñµ´Æ÷ƵÂÊ

21.   Write_Data(0xF1);   //ʱÖÓ2·ÖƵ£¬Õñµ´Æ÷ƵÂÊ×î¸ß

22.

23.   Write_Command(0xCA);  //ÉèÖÃ MUX Ratio

24.   Write_Data(0x7F);   //128

25.

26.   Write_Command(0xA2);  //ÉèÖÃÏÔʾƫÒÆ

27.   Write_Data(0x00);   //ÎÞÆ«ÒÆ

28.

29.   Write_Command(0xA1);  //ÉèÖÃÏÔʾÆðʼÐÐ

30.   Write_Data(0x00);   //0x00

31.

32.   Write_Command(0xA0);  //ÉèÖÃÖØÓ³Éä¸ñʽ

33.   Write_Data(0x74);   //ˮƽµØÖ·Ôö³¤Ä£Ê½¡¢ÁеØÖ·0Ó³Éäµ½SEG0¡¢ÑÕÉ«Êý¾Ý´«Êä˳ÐòD[15:0] = [RRRRR:GGGGGG:BBBBB]¡¢É¨Ãè·½Ïò£ºCOM127~COM0¡¢Ê¹ÄÜÆæż·ÖÀë¡¢ÑÕɫģʽ65K

34.

35.   Write_Command(0xB5);  //GPIO0&GPIO1ÉèÖÃ

36.   Write_Data(0x00);   //GPIO0&GPIO1ÉèΪ¸ß×迹£¨Ó²¼þµç·ÖÐÁ½Òý½ÅûÓÐÁ¬½Ó£©

37.

38.   Write_Command(0xAB);  //¹¦ÄÜÑ¡ÔñÉèÖÃ

39.   Write_Data(0x01);   //ʹÄÜVDDÄÚ²¿ÎÈѹÆ÷¡¢Ñ¡Ôñ8λ²¢ÐнӿÚ

40.

41.   Write_Command(0xB4);  //VSLÉèÖÃ

42.   Write_Data(0xA0);   //ʹÄÜÍⲿVSL

43.   Write_Data(0xB5);

44.   Write_Data(0x55);

45.

46.   Write_Command(0xC1);  //ÉèÖÃÉ«²ÊµÄ¶Ô±ÈµçÁ÷

47.   Write_Data(0xC8);   //A-->Red

48.   Write_Data(0x80);   //B-->Green

49.   Write_Data(0xC8);   //C-->Blue

50.

51.   Write_Command(0xC7);  //Ö÷¶Ô±È¶ÈµçÁ÷¿ØÖÆ

52.   Write_Data(0x0f);   //0x0f

53.

54.   Set_Gray_Scale_Table(); // ÉèÖûҶȱíÂö³å¿í¶È

55.

56.   Write_Command(0xB1);  //ÉèÖý׶Î1£¨¸´Î»½×¶Î£©&½×¶Î2£¨Ô¤³äµç£©µÄÖÜÆÚ

57.   Write_Data(0x32);   //½×¶Î1Ϊ5¸öʱÖÓÖÜÆÚ¡¢½×¶Î2Ϊ3¸öʱÖÓÖÜÆÚ

58.

59.   Write_Command(0xBB);  //ÉèÖÃÔ¤³äµçµçѹ

60.   Write_Data(0x17);   //0.5*VCC

61.

62.   Write_Command(0xB6);  //ÉèÖÃSecondÔ¤³äÖÜÆÚ

63.   Write_Data(0x01);   //1¸öʱÖÓÖÜÆÚ£¨1DCLKS£©

64.

65.   Write_Command(0xBE);  //ÉèÖÃVCOMHµçѹ

66.   Write_Data(0x05);   //0.82*VCC

67.

68.   Write_Command(0xA6);  //ÉèÖÃÏÔʾģʽ£ºÕý³£Ä£Ê½

69.

70.   Fill_RAM(0x0000);  //ÇåÆÁ

71.

72.   Write_Command(0xAF);  //¿ªÏÔʾ

73. }

复制代码

设置灰度阶

1. void Set_Gray_Scale_Table(void)

2. {

3.   Write_Command(0xB8);

4.   Write_Data(0x02);     // Gray Scale Level 1

5.   Write_Data(0x03);     // Gray Scale Level 2

6.   Write_Data(0x04);     // Gray Scale Level 3

7.   Write_Data(0x05);     // Gray Scale Level 4

8.   Write_Data(0x06);     // Gray Scale Level 5

9.   Write_Data(0x07);     // Gray Scale Level 6

10.   Write_Data(0x08);     // Gray Scale Level 7

11.   Write_Data(0x09);     // Gray Scale Level 8

12.   Write_Data(0x0A);     // Gray Scale Level 9

13.   Write_Data(0x0B);     // Gray Scale Level 10

14.   Write_Data(0x0C);     // Gray Scale Level 11

15.   Write_Data(0x0D);     // Gray Scale Level 12

16.   Write_Data(0x0E);     // Gray Scale Level 13

17.   Write_Data(0x0F);     // Gray Scale Level 14

18.   Write_Data(0x10);     // Gray Scale Level 15

19.   Write_Data(0x11);     // Gray Scale Level 16

20.   Write_Data(0x12);     // Gray Scale Level 17

21.   Write_Data(0x13);     // Gray Scale Level 18

22.   Write_Data(0x15);     // Gray Scale Level 19

23.   Write_Data(0x17);     // Gray Scale Level 20

24.   Write_Data(0x19);     // Gray Scale Level 21

25.   Write_Data(0x1B);     // Gray Scale Level 22

26.   Write_Data(0x1D);     // Gray Scale Level 23

27.   Write_Data(0x1F);     // Gray Scale Level 24

28.   Write_Data(0x21);     // Gray Scale Level 25

29.   Write_Data(0x23);     // Gray Scale Level 26

30.   Write_Data(0x25);     // Gray Scale Level 27

31.   Write_Data(0x27);     // Gray Scale Level 28

32.   Write_Data(0x2A);     // Gray Scale Level 29

33.   Write_Data(0x2D);     // Gray Scale Level 30

34.   Write_Data(0x30);     // Gray Scale Level 31

35.   Write_Data(0x33);     // Gray Scale Level 32

36.   Write_Data(0x36);     // Gray Scale Level 33

37.   Write_Data(0x39);     // Gray Scale Level 34

38.   Write_Data(0x3C);     // Gray Scale Level 35

39.   Write_Data(0x3F);     // Gray Scale Level 36

40.   Write_Data(0x42);     // Gray Scale Level 37

41.   Write_Data(0x45);     // Gray Scale Level 38

42.   Write_Data(0x48);     // Gray Scale Level 39

43.   Write_Data(0x4C);     // Gray Scale Level 40

44.   Write_Data(0x50);     // Gray Scale Level 41

45.   Write_Data(0x54);     // Gray Scale Level 42

46.   Write_Data(0x58);     // Gray Scale Level 43

47.   Write_Data(0x5C);     // Gray Scale Level 44

48.   Write_Data(0x60);     // Gray Scale Level 45

49.   Write_Data(0x64);     // Gray Scale Level 46

50.   Write_Data(0x68);     // Gray Scale Level 47

51.   Write_Data(0x6C);     // Gray Scale Level 48

52.   Write_Data(0x70);     // Gray Scale Level 49

53.   Write_Data(0x74);     // Gray Scale Level 50

54.   Write_Data(0x78);     // Gray Scale Level 51

55.   Write_Data(0x7D);     // Gray Scale Level 52

56.   Write_Data(0x82);     // Gray Scale Level 53

57.   Write_Data(0x87);     // Gray Scale Level 54

58.   Write_Data(0x8C);     // Gray Scale Level 55

59.   Write_Data(0x91);     // Gray Scale Level 56

60.   Write_Data(0x96);     // Gray Scale Level 57

61.   Write_Data(0x9B);     // Gray Scale Level 58

62.   Write_Data(0xA0);     // Gray Scale Level 59

63.   Write_Data(0xA5);     // Gray Scale Level 60

64.   Write_Data(0xAA);     // Gray Scale Level 61

65.   Write_Data(0xAF);     // Gray Scale Level 62

66.   Write_Data(0xB4);     // Gray Scale Level 63

67. }

68.


复制代码

设置好了就可以刷屏了

1. void Display_Char(unsigned char x, unsigned char y, unsigned char Var_Char, int Colour_RGB)

2. {

3.   unsigned char i, j; //¶¨Òå±äÁ¿

4.   unsigned char Var_Temp, x_Temp; //¶¨Òå±äÁ¿

5.

6.   x_Temp = x; //»ñÈ¡xÆðʼ×ø±ê

7.   for (i = 0; i < 16; i++)

8.   {

9.     Var_Temp = ACSII_Font[Var_Char - 0x20][i];  //»ñÈ¡×Ö·ûÔÚÊý×éµÄÆ«ÒÆÁ¿

10.     for ( j = 0; j < 8; j++)

11.     {

12.       if (Var_Temp & 0x80)  //ÏÈ»­×î¸ßλµÄµã£¬Îª1Ôò»­¶ÔÓ¦µÄÑÕÉ«

13.         Draw_Point(x, y, Colour_RGB);

14.       //else

15.         //Draw_Point(x, y, 0x0000); //Ϊ0ÔòºÚÉ«£¨¶¼²»ÁÁ£©£¬¿É×÷Ϊ±³¾°É«

16.

17.       Var_Temp <<= 1; //ÒÆλ£¬×¼±¸»­ÏÂÒ»¸öµã

18.       x++;  //x×ø±ê¼Ó1

19.

20.       if((x - x_Temp) == 8)

21.       {

22.         x = x_Temp; //x×ø±ê»Øµ½ÆðʼλÖÃ

23.         y++;  //y×ø±ê¼Ó1

24.         break;  //Í˳öµ±Ç°Ñ­»·

25.       }

26.     }

27.   }

28. }

复制代码
