我看不懂74LS221的真值表，图中3个我用红圈标注的地方，是什么含义？

dfgh1324

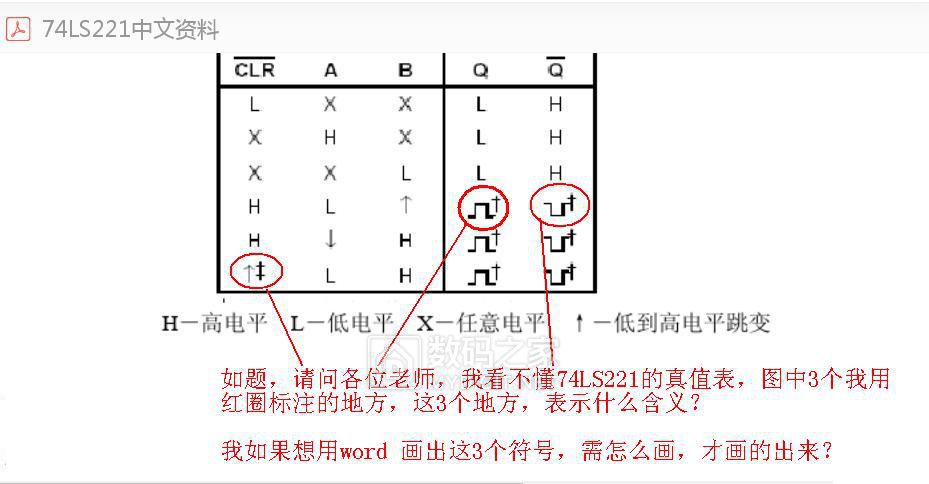

如题，请问各位老师，我看不懂74LS221的真值表，图中3个我用红圈标注的地方，这3个地方，表示什么含义？

我如果想用word 画出这3个符号，需怎么画，才画的出来？ 感谢各位老师的指点！

因为我昨晚看工程师修电路板， 电路板检测时发现有一处电压超出了，应为18±0.5V， 实际电脑检测出电压为 18.6V
工程师查看电路图， 说，图纸上来看，输出有2种电压，18V，28V，用到了门电路及74LS221

工程师首先查18v输出旁，2个反向串联的稳压二极管，怀疑这2个稳压二极管 性能不佳，又怀疑图纸上 18v输出旁 电阻，考虑 加大电阻阻值

后来又查图纸，看74LS221，专门看了 74LS221 的真值表。判断输出

我也搜了一下，74LS221， 看了74LS221 的真值表，但我看不懂 真值表，图中3个我用红圈标注的地方，这3个地方，表示什么含义？

zzy_85569381

不是说内部是两个单稳态触发器吗，Q端应该输出一个高电平脉冲暂稳态，然后回到稳态低电平，Q非端相反

苏州熊猫

实在画不出来就去找个高清图，然后截图保存，要用就贴图。

高级一点的就是造字，做成矢量图等等。
