IP2326自带均衡两节锂电充电模块，由画封装开始

feiyu0098 · 发表于 2021-4-26 14:43:34

最近画了个IP2326自带均衡两节锂电充电模块，这个IC立创EDA里没有，需要自行绘制封装，借此机会简单讲下立创EDA的使用方法，抛砖引玉，欢迎指正

首先找到IC的DATASHEET，官网、立创商城、半导小芯等等都可以，翻封装信息这一页，这里可以看到芯片各种尺寸数据
然后打开立创EDA，新建一个封装

IP2326是QFN-24封装，但是立创EDA自带其他QFN-24芯片的封装库，随便找一个打开

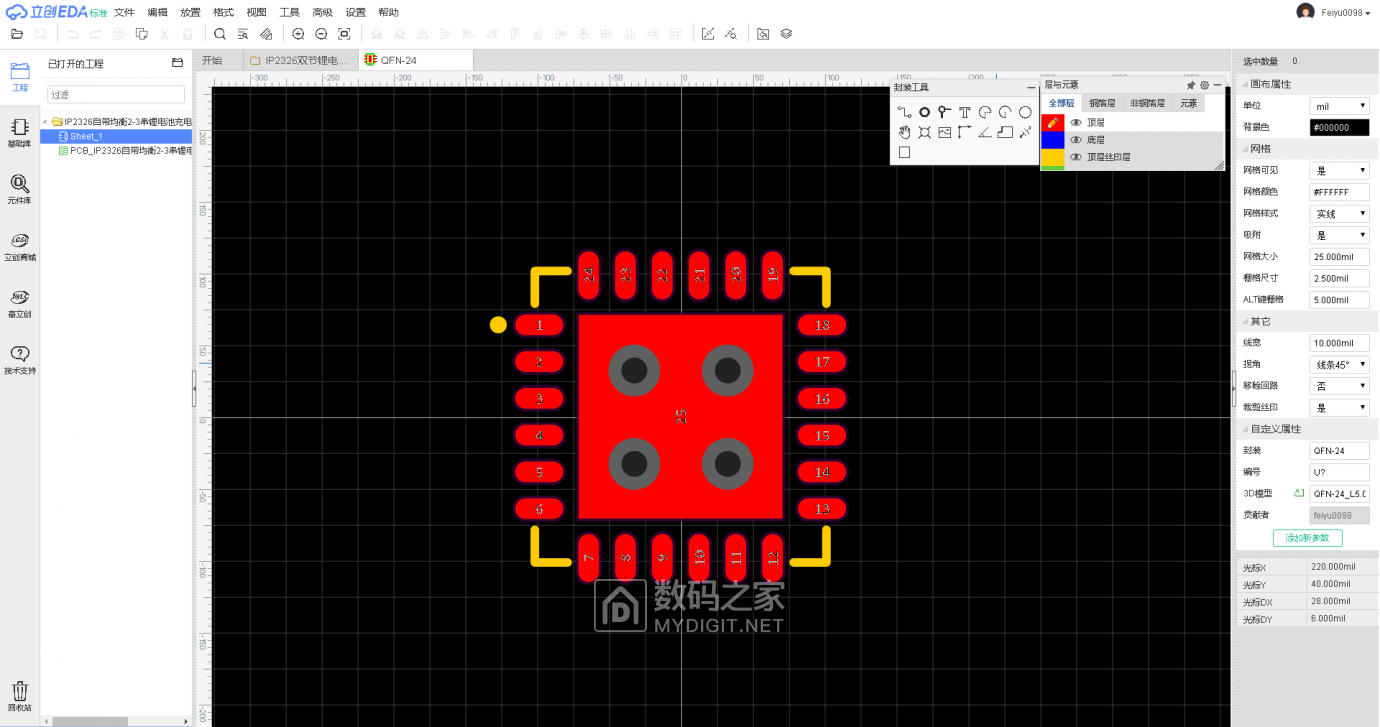

IP2326需要考虑散热，随意在原有封装的底部焊盘打几个过孔，完成后在右侧自定义封装属性里输入名称等信息
3D模型一栏点开后搜索QFN-24，调整XYZ轴的位置，将模型和焊盘对齐，完成后就可以保存封装了

再次打开DATASHEET，找到引脚定义，接着到立创EDA新建一个符号

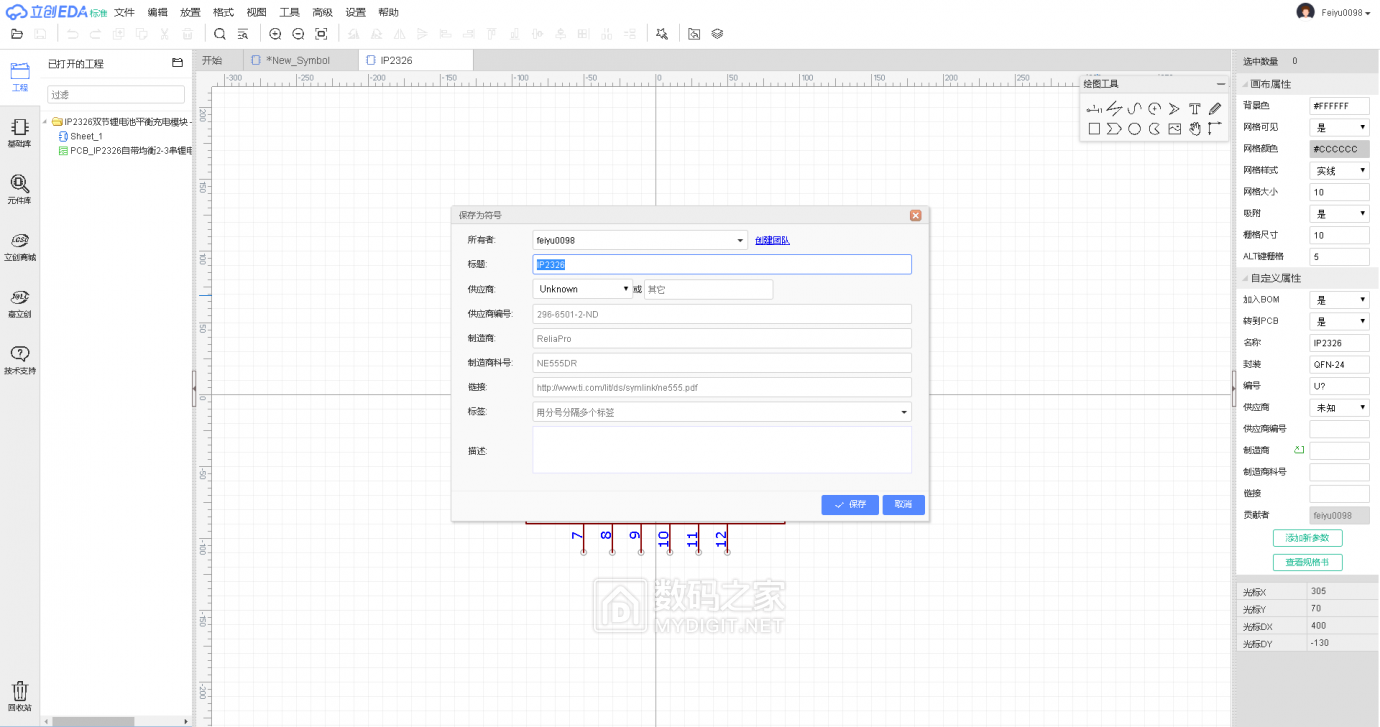

按照引脚定义绘制

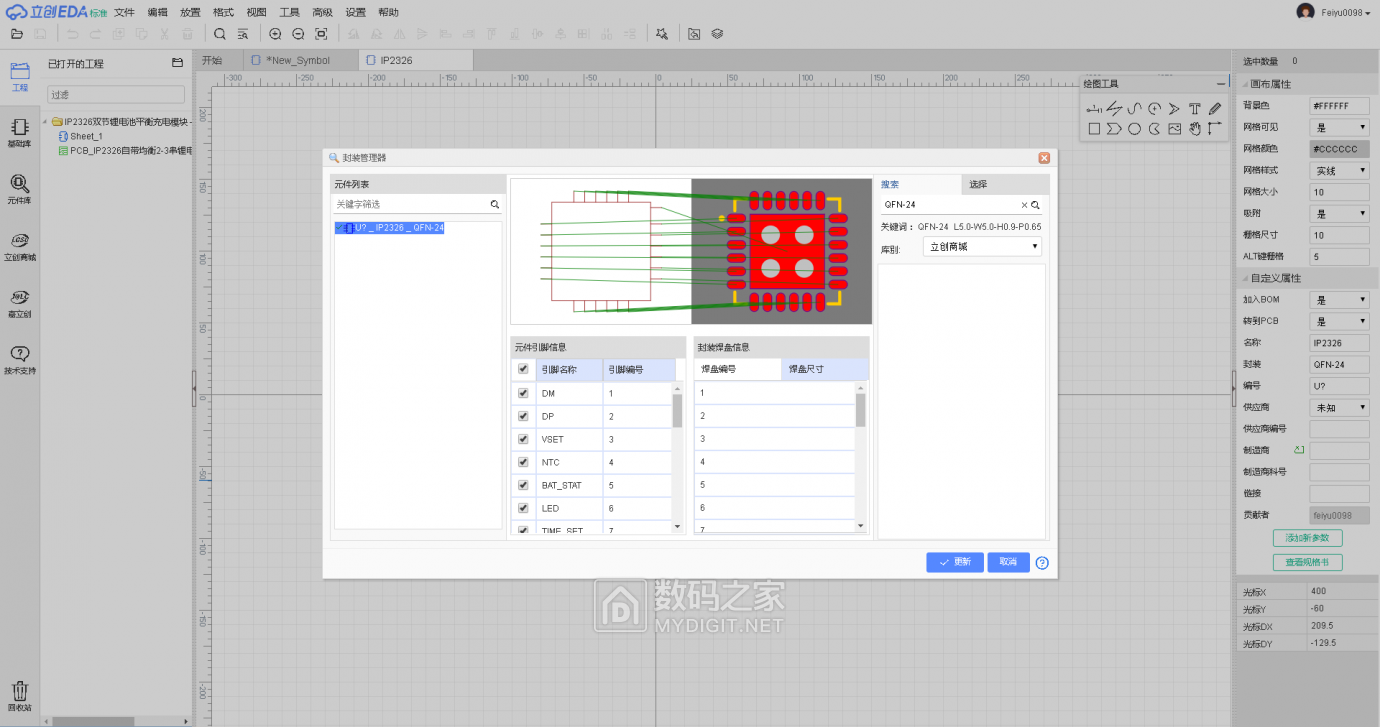

绘制完成后点击右侧封装，搜索刚才保存的封装名称，检查引脚和焊盘是否对应

没有问题就可以保存符号了

新建一个原理图，在我的个人库里找到刚才保存的符号，放入元件

按照DATASHEET典型电路绘制原理图

绘制完成保存后选择原理图转PCB

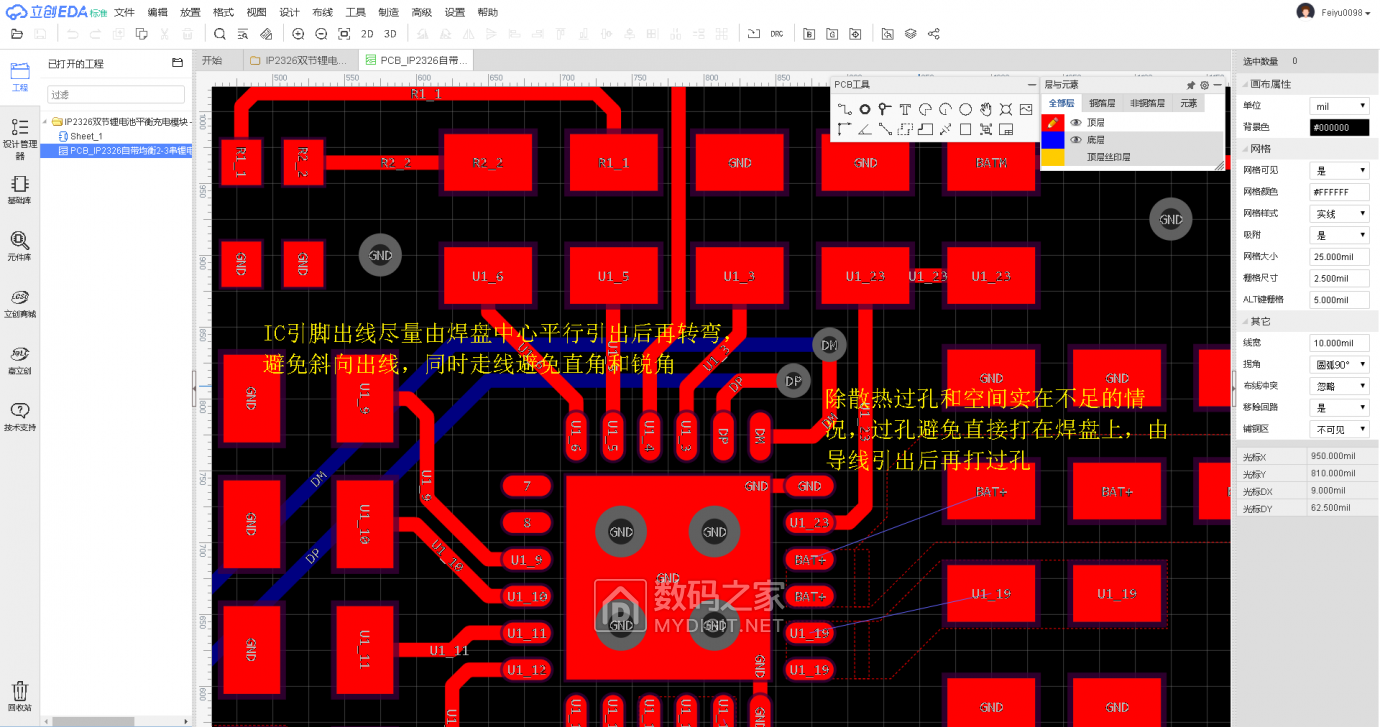

一些绘制PCB的注意事项

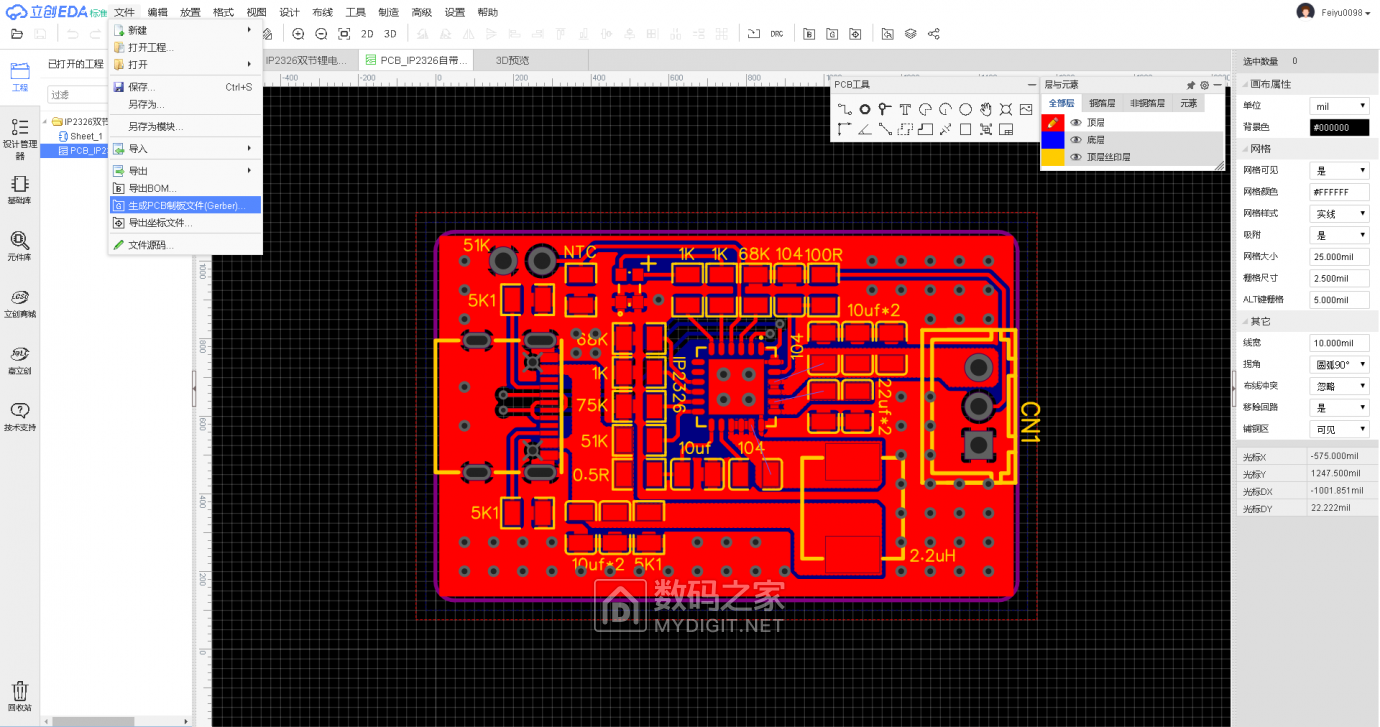

绘制完成后检查下网路完整性和DRC规则，没问题就可以生成GERBER发给嘉立创或者捷配打样

最后附上3D预览

感谢观看！
