非常精妙的AD电压取样电路 求大神帮忙推导一下

[复制链接]
maijinzhi
发表于 2022-11-4 17:24:08 | 显示全部楼层 |阅读模式

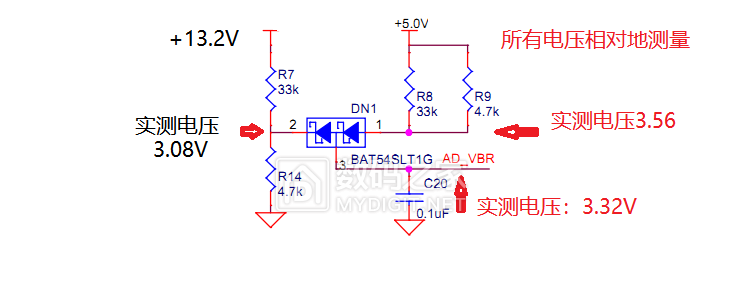

从别人原理图看到一个比较另类的AD电压取样
可以把高压隔离开，又能检测到电压。
电流如下：

原理我大概知道，但是无法通过公式计算出来
求大神帮忙推导一下。
电压取样, 取样电路

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？立即注册 微信登录

x

相关帖子

欢迎点赞/打赏/收藏，助力作者文章获得热度奖励，帖子“火”了来领赏（奖励1000~3000家元）
回复

使用道具 举报

jf201006
发表于 2022-11-4 20:06:27 来自手机浏览器 | 显示全部楼层
应该是用节点电流推导吧。
回复 支持 反对

使用道具 举报

发表于 2022-11-4 20:10:51 | 显示全部楼层
D1是两个稳压二极管还是普通二极管？
回复 支持 反对

使用道具 举报

maijinzhi
 楼主| 发表于 2022-11-4 21:39:27 | 显示全部楼层
天天好身体 发表于 2022-11-4 20:10
D1是两个稳压二极管还是普通二极管？

普通的肖特基BAV60
回复 支持 反对

使用道具 举报

朱明
发表于 2022-11-7 04:01:08 | 显示全部楼层
y=ax+b

a =（3.32-2.5）/ 13.2
b = 2.5
回复 支持 反对

使用道具 举报

xfu
发表于 2022-11-23 21:09:58 | 显示全部楼层

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？立即注册 微信登录

x
回复 支持 反对

使用道具 举报

xfu
发表于 2022-11-23 21:12:53 | 显示全部楼层

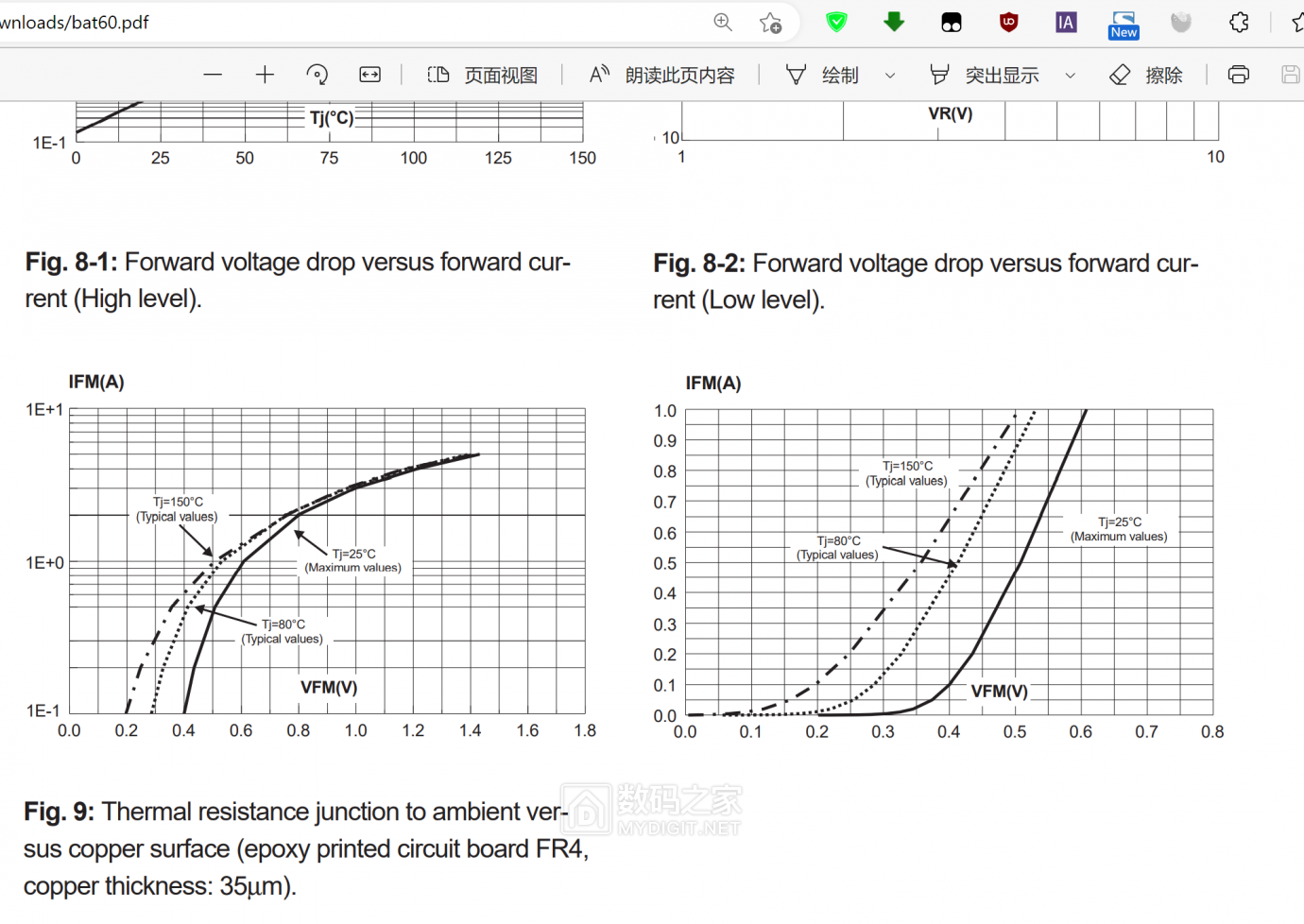

单个 正向压降 0.24

本帖子中包含更多资源

您需要 登录 才可以下载或查看，没有账号？立即注册 微信登录

x
